电子管胆机输出变压器的制作工艺

时间:2014-10-03 16:44来源:www.tubebbs.com 作者:steve845 点击:

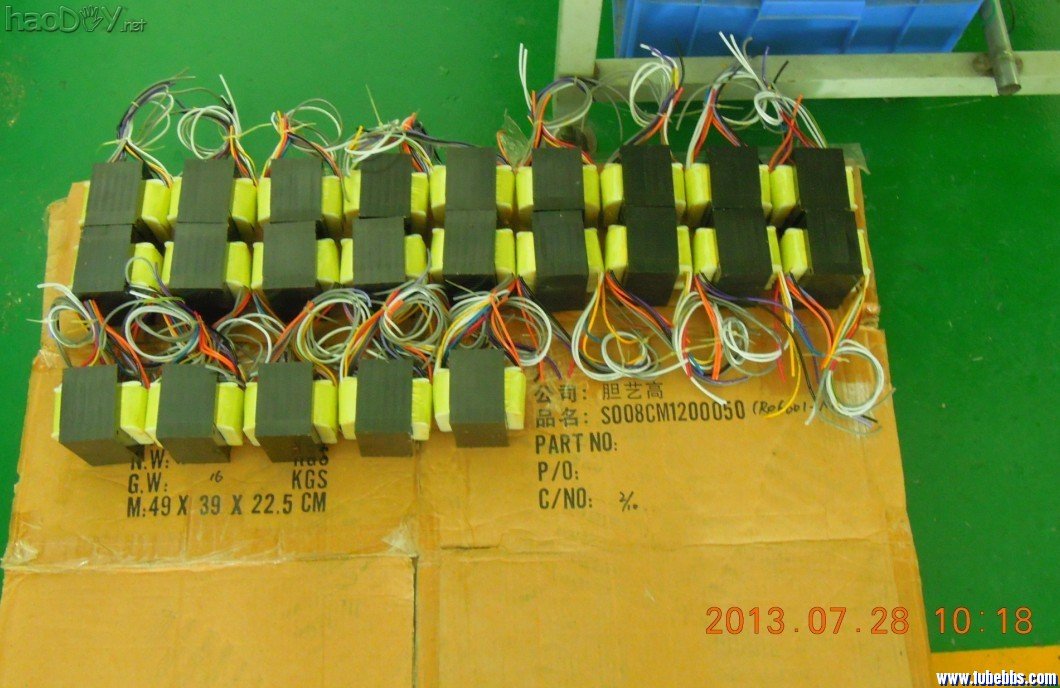

输出变压器是 胆机 制作的瓶颈,品质的好坏直接 影响 到 放大器 的性能 待灌封的变压器-1.jpg (160.8 KB) 漆包线分很多种,适合输出变压器的漆包线有两种,UEW和PEW这两种漆包线绕制出来的变压器声音也略有不同。 UEW漆包线绕制的变压器声音比较柔和,PEW漆
输出变压器是胆机制作的瓶颈,品质的好坏直接影响放大器的性能





电子管胆机输出变压器的制作工艺

漆包线分很多种,适合输出变压器的漆包线有两种,UEW和PEW这两种漆包线绕制出来的变压器声音也略有不同。
UEW漆包线绕制的变压器声音比较柔和,PEW漆包线声音偏硬。
这两款漆包线电气性能也不同,UEW漆包线耐温性能差,抗过电流能力也不如PEW.
UEW的声音令多数发烧友接收,绝大多数输出变压器是用UEW漆包线绕制

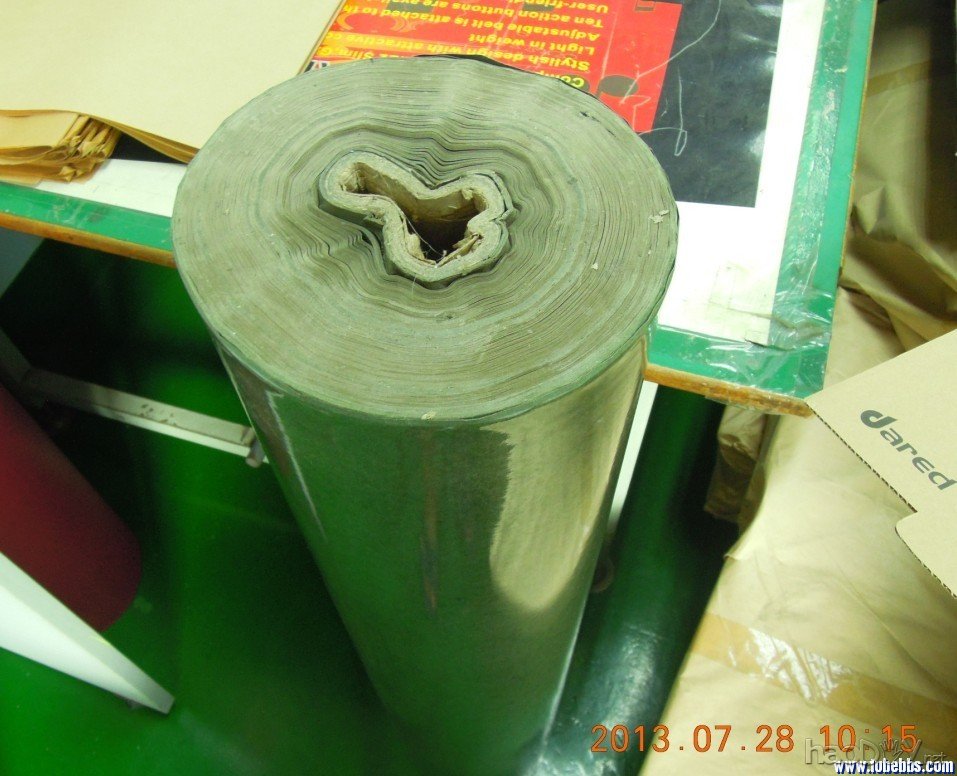

输出变压器绝缘材料也分很多种,层间绝缘的材料通常用电缆纸,组件绝缘的材料用唛拉胶纸和电缆纸,包牛时用快把片和青壳纸





电子管胆机输出变压器的制作工艺






电子管胆机输出变压器的制作工艺






电子管胆机输出变压器的制作工艺






电子管胆机输出变压器的制作工艺

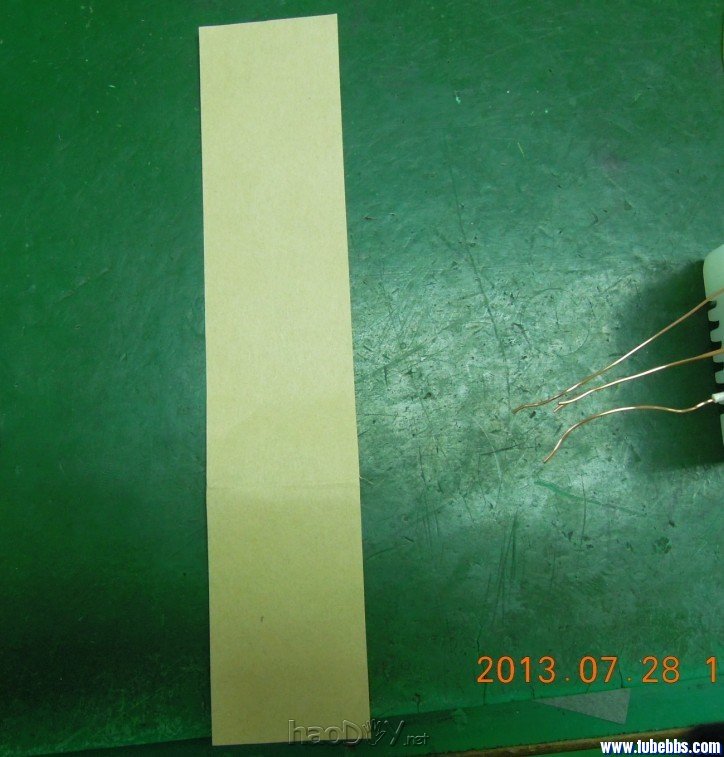

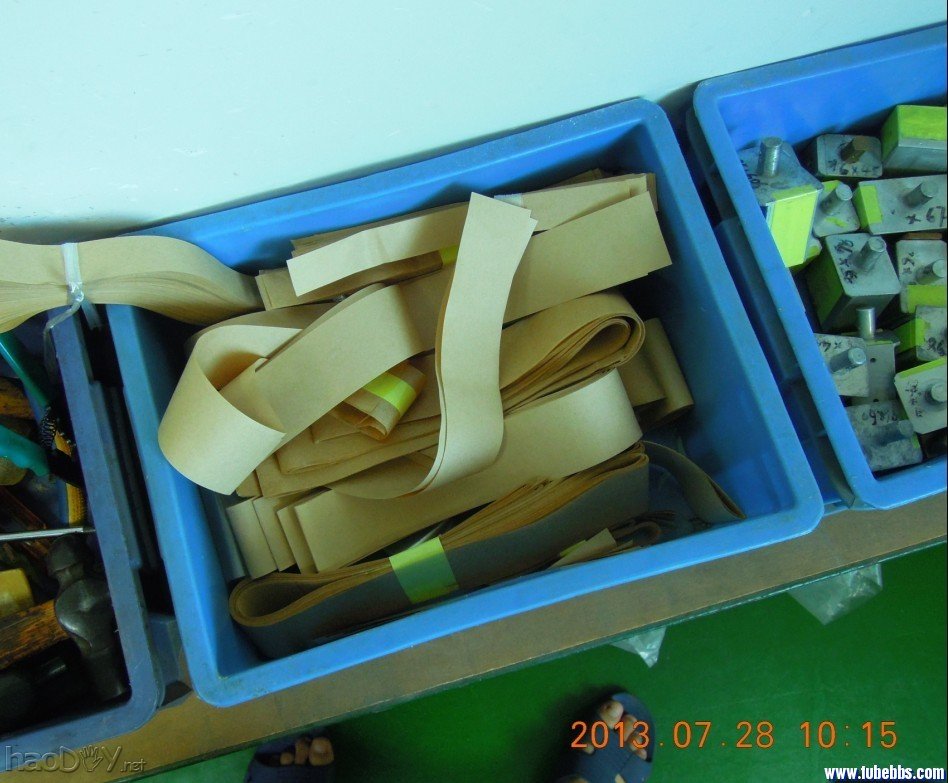

电缆纸耐压不高,通常用于组间绝缘,另外电缆纸的介电系数比较低,比较容易极化,在输出变压器中使用能够产生很多谐波,这些谐波主要是二次谐波,能够美化声音。所以电缆纸在输出变压器得到广泛的应用。

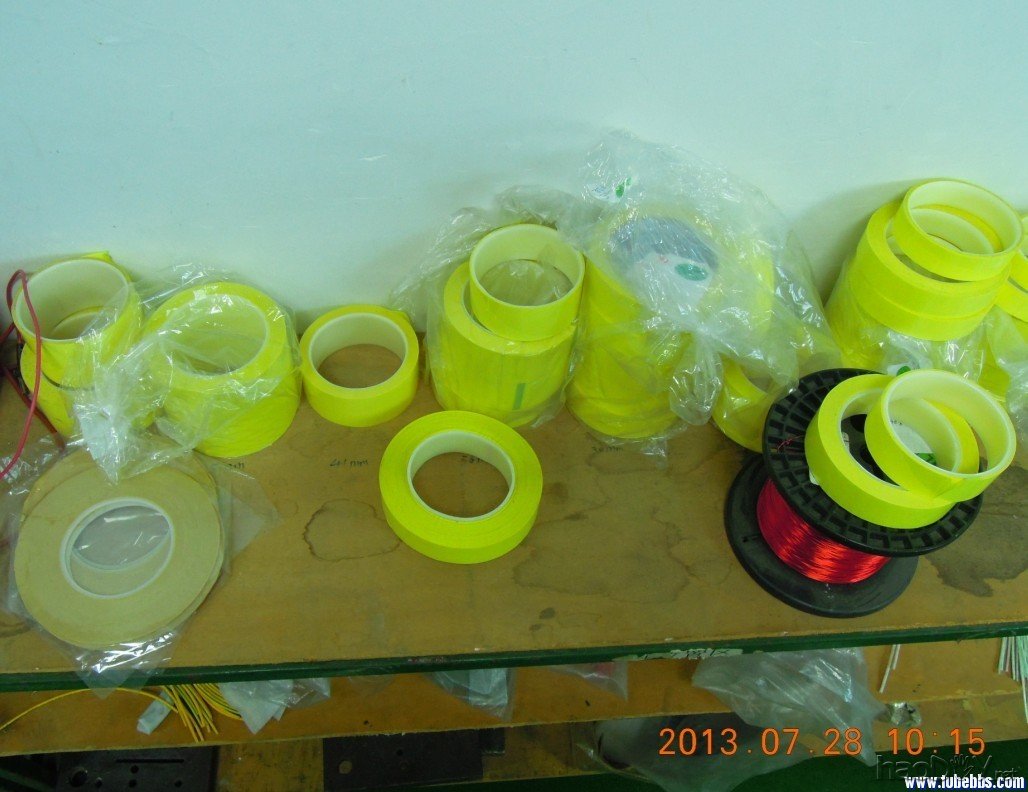

唛拉胶纸电气性能优良,单层绝缘就可以承受3000VAC的绝缘,通常用于初次级间的绝缘。





电子管胆机输出变压器的制作工艺

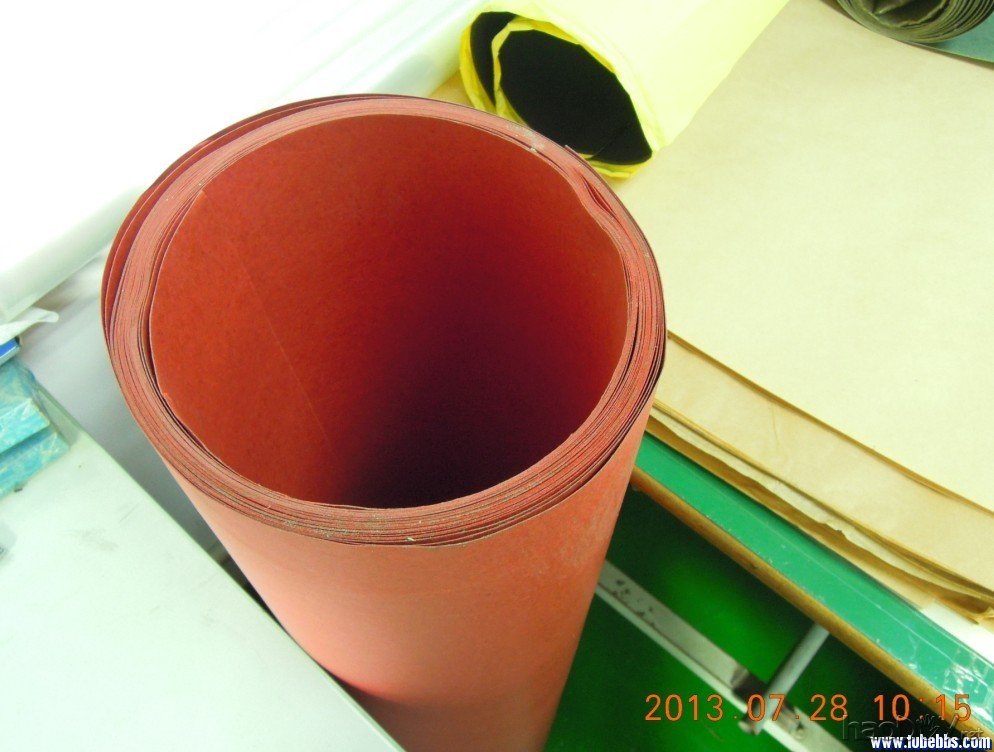

青壳纸韧性很好绝缘性能优良通常用于最外层的绝缘





电子管胆机输出变压器的制作工艺


骨架一般采用尼龙66的骨架,这种骨架绝缘性能好,机械强度很好,耐高温。还有一些厂家选用纸质骨架,这种骨架主要用于吉他放大器,目的是产生足够多的二次谐波。胆机音频变压器可根据个人喜爱选用不同的骨架。
