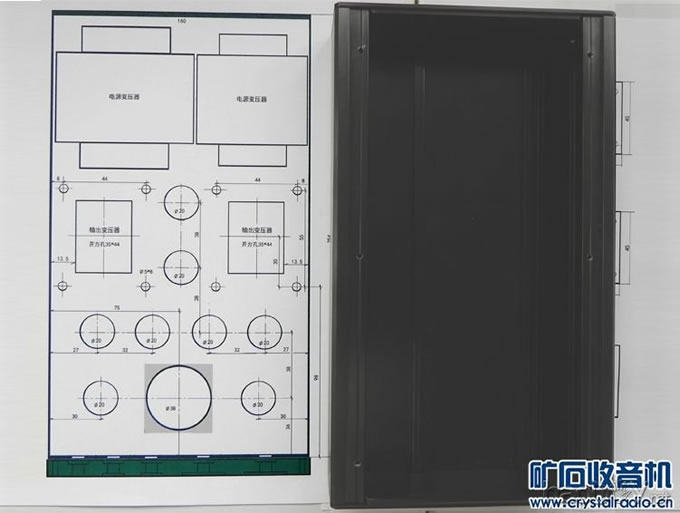

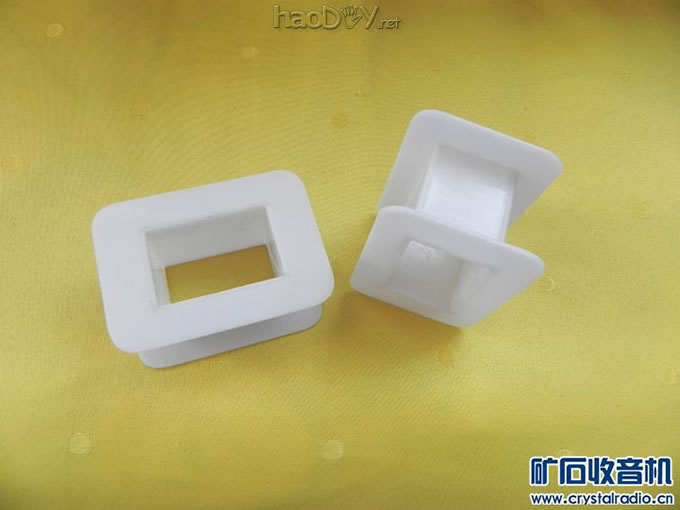

原本想做台6p14推挽机，手里有几支6p15电子管，在旧货市场淘了两个不间断电源变压器，家里还有两个66*36旧变压器铁芯，（都是0.5片，其中一个还是F片）有什么就用什么吧，在市场淘了一个260*150*45的铝合金机箱，大热天在家里掏眼、打孔、连锯带锉，忙活了几天，总算有了成果。 输出牛是用手摇钻改绕线机绕的，4加3绕法。电牛原来想重绕，增加高压绕组，但是手里没有合适的漆包线，又觉得太费事，就将两个不间断电源变压器反接吧。这俩个变压器一个96*50（约180w）另一个是76*50(约90w)功率足够，初级220v有3个抽头，次级13v(双线并绕)中心有抽头、还有14v一组。我将96*50的次级13v双线并绕的接头焊开分成了四个6.5v绕组，其中两组供双路共8个电子管灯丝，另两组6.5v串联后接在76*50变压器的13v绕组上，14v绕组供延时电路用。再将76*50变压器220v绕组与本身的14v绕组串联，整流后得到大约310v直流电压。 为了美观不在机箱上留下固定管座的螺丝孔，用附铜板做了一块底板安装管座，（这下费了劲了，上下孔要对正，开孔器不能偏一点，好在是铝合金机箱，加工还算容易一些。）这块附铜板有好处，可以大面积接地，搭棚的元器件凡是接地的就近焊在附铜板上。电源板上设计了30秒高压延时电路。 参考前辈的6p14pp电路图进行了修改，增加了音调电路，阻容参数进行了调整。前面板考虑了半天做成什么样，正好有一块绿色亚克力的相框，尺寸与机箱相配，自己设计并用打印机打了一张logo，放在亚克力板下面，自我感觉良好。 焊接通电调试，一切正常。本人将放大器接入双8寸落地音箱，电位器放在10点位置已有爆棚感觉，低音丰满，高音清晰，比以前制作的6p14单端功率显然大了不少，灯丝电源一端接地后，耳朵贴近音箱听不到交流声。 换上6p14管（管座1、3脚已连接）声音没有太明显的变化，感觉还不如6p15奈听，（有的参数可能需要调整）总体讲6p15是不错的管子，且价格便宜。 总结一下：音调电路有点画蛇添足了，调整低音电位器变化不大，调整高音电位器到0位时会产生嚎叫，（请各位老师给以指教本人万分感谢） 铝合金机箱选小了，显的比较拥挤，原来想放两个UV表只好做罢，散热还不成问题，开机2个小时后变压器温度稳定在46度左右。 牛盖不配套，96、76牛用的都是86的盖，这还是从卖变压器老板那里费了半天劲淘来的，66的盖一侧还有开孔，又焊又剪费了不少力气，买了罐自喷漆将几个盖喷了一遍，手潮喷的不乍地，请各位老师多提意见和建议本人先谢了
|
