6sj7(6j8p)+fu7(807)电子管单端胆机制作

时间:2012-09-11 18:41来源:www.diypchifi.com 作者:桑植老烧 点击: 次
应K锅要请做台胆机，要功率稍大一点的单端，还是上807吧，准备用五级管推。 确定好电路，准备开工，先布局再开孔，上图 2012-6-23 00:03 上传 下载附件 (150.43 KB) 2012-6-23 00:03 上传 下载附件 (128.47 KB) 2012-6-23 00:03 上传 下载附件 (103.02 KB) 2
应K锅要请做台胆机，要功率稍大一点的单端，还是上807吧，准备用五级管推。

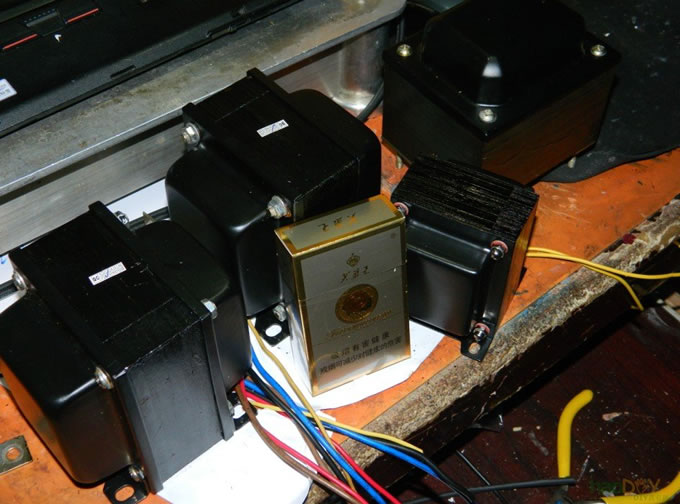

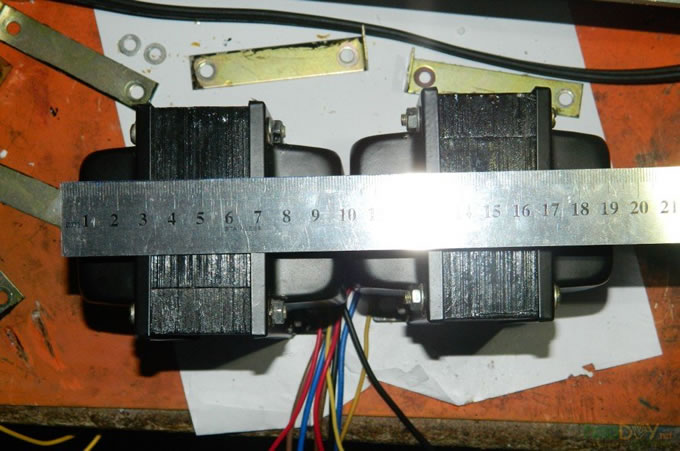

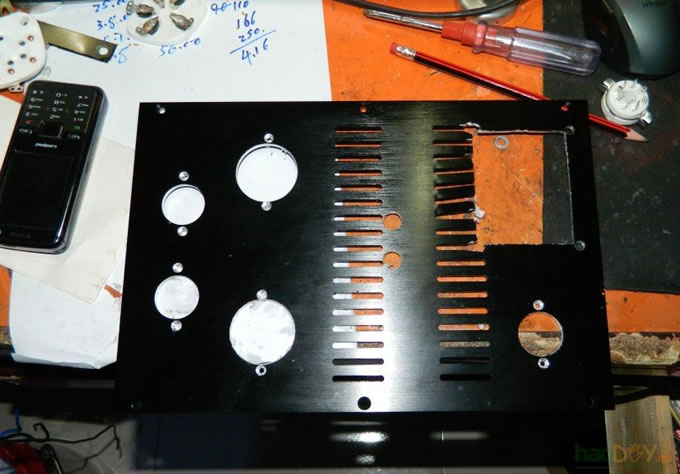

确定好电路，准备开工，先布局再开孔，上图
6sj7(6j8p)+fu7(807)电子管单端胆机制作

6sj7(6j8p)+fu7(807)电子管单端胆机制作

6sj7(6j8p)+fu7(807)电子管单端胆机制作

6sj7(6j8p)+fu7(807)电子管单端胆机制作

6sj7(6j8p)+fu7(807)电子管单端胆机制作

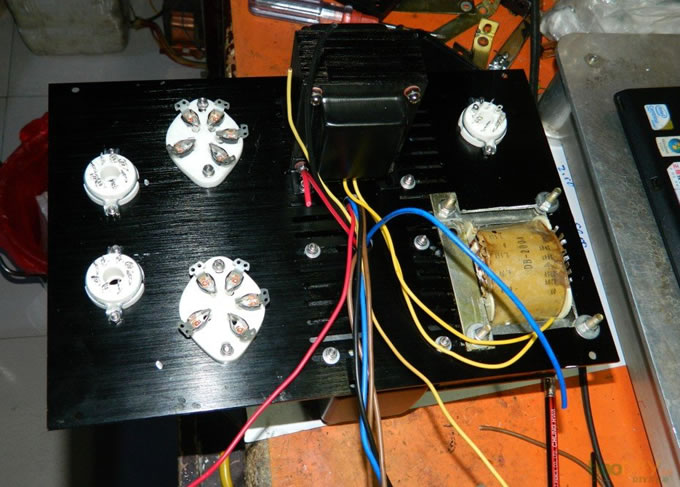

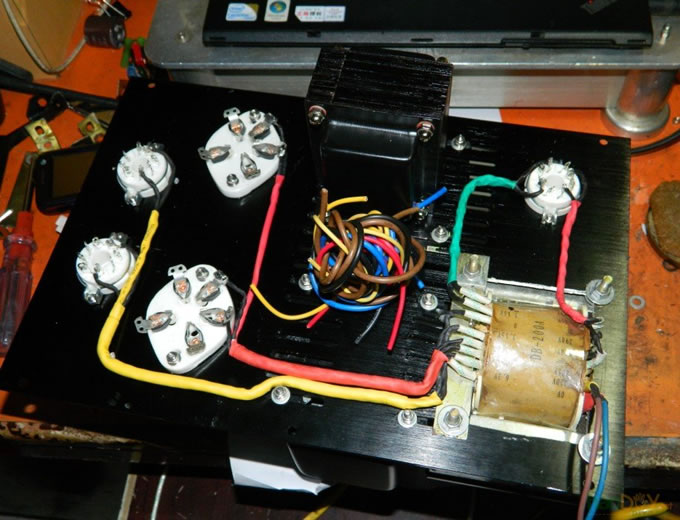

搞了一个上午，灯丝，电源基本完成，通电试灯丝。

6sj7(6j8p)+fu7(807)电子管单端胆机制作
6sj7(6j8p)+fu7(807)电子管单端胆机制作

6sj7(6j8p)+fu7(807)电子管单端胆机制作
6sj7(6j8p)+fu7(807)电子管单端胆机制作
一却正常

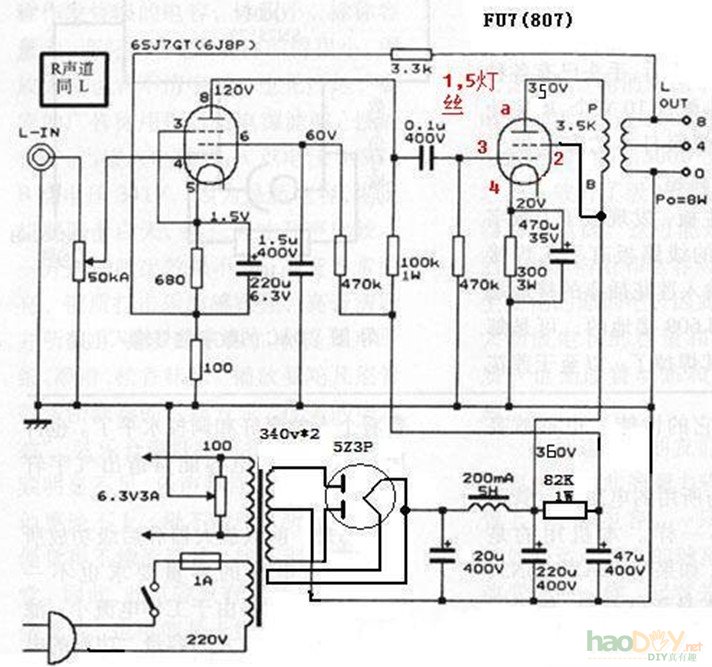

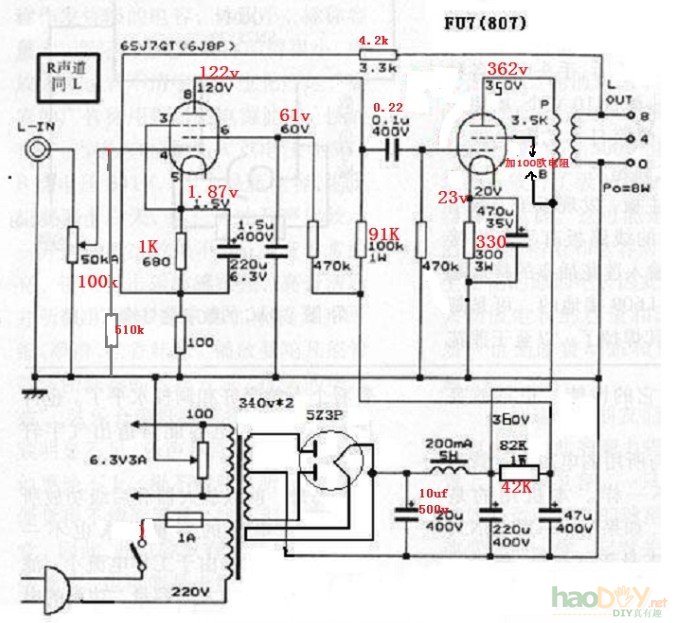

上电路图
6sj7(6j8p)+fu7(807)电子管单端胆机制作

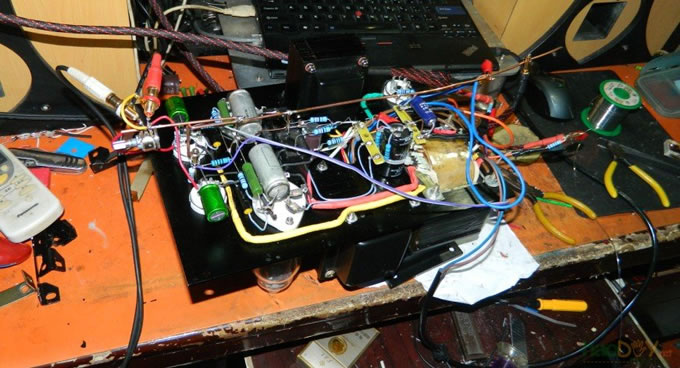

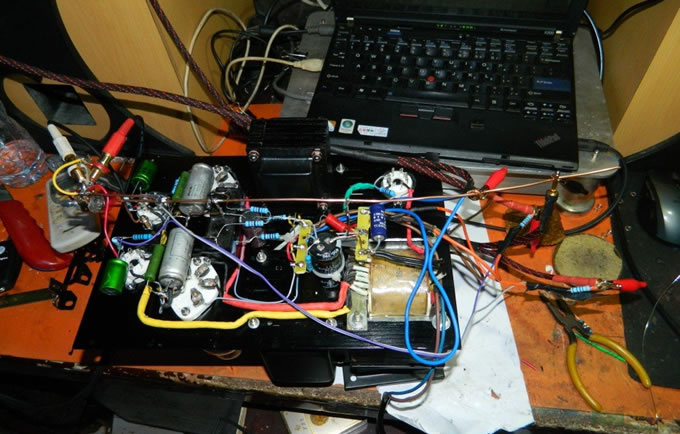

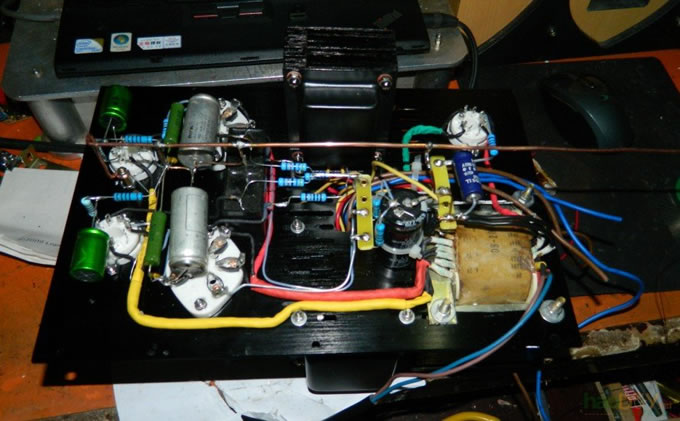

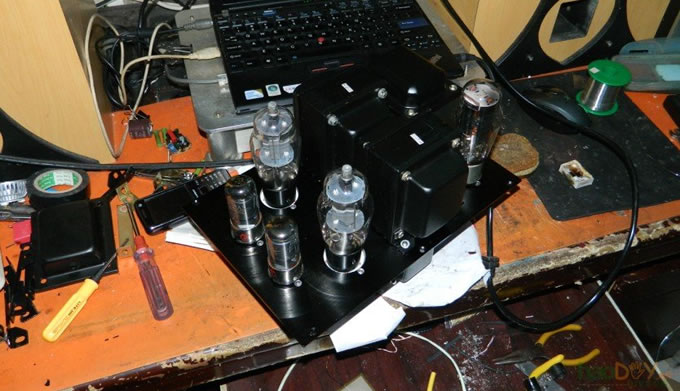

喇叭接线柱没有到货，先裸奔吧，也方便调整。
6sj7(6j8p)+fu7(807)电子管单端胆机制作


6sj7(6j8p)+fu7(807)电子管单端胆机制作

6sj7(6j8p)+fu7(807)电子管单端胆机制作

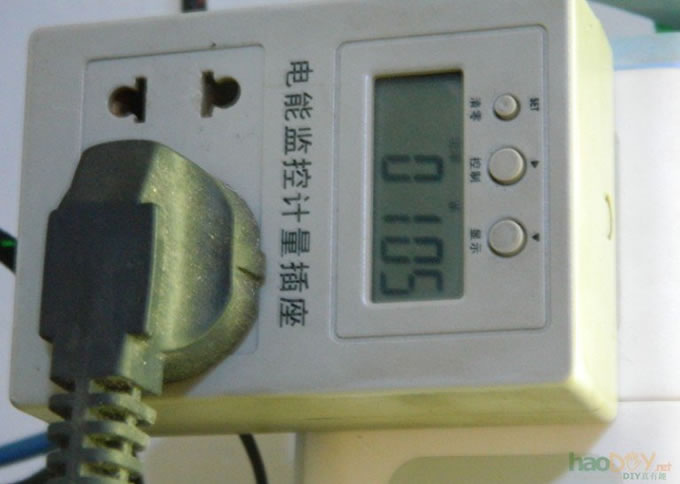

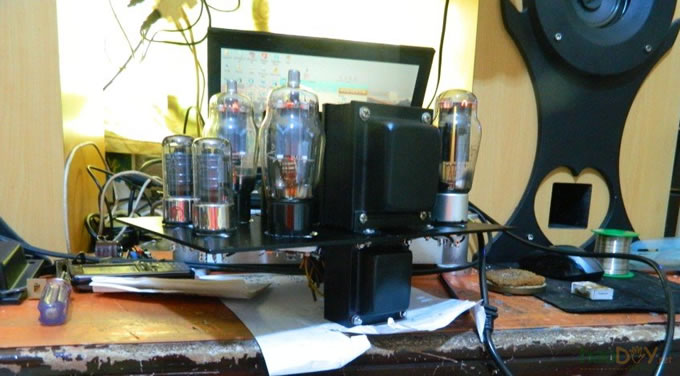

实际功耗

6sj7(6j8p)+fu7(807)电子管单端胆机制作





6sj7(6j8p)+fu7(807)电子管单端胆机制作
