300B电子管单端胆机---制作篇

时间:2013-01-24 10:28来源:www.tubebbs.com 作者:lzd 点击:
受香港几个 朋友 委托,要为其制作全部我自己 DIY 的 300B 单端 ,从 机壳 到牛等等,线路提供几个方案,包 括:1、牛推。2、五极--三极推动。3、两级三极推动。 4、五极直推。综合各方面,觉得用五极管直推300B最经 典最简洁,著名的柴尔300B(310A推300B)
受香港几个朋友委托,要为其制作全部我自己DIY

300B单端,从机壳到牛等等,线路提供几个方案,包

括:1、牛推。2、五极--三极推动。3、两级三极推动。

4、五极直推。综合各方面,觉得用五极管直推300B最经

典最简洁,著名的柴尔300B(310A推300B)就是这线

路,确定选用,前级管先用英国6J7G(KTW61),以后

可以直插苏联6米7美国6J7G听区别,再略改线路上

EF37A,可以用最少的零件,做出300B的韵味,功放

用桂光4300BLX。这正是我想做的,有朋友订制,我就

欣然接受了。

     下面就从黄铜机壳开始,跟着进行牛制作(另文介绍

)测试,布线,调试,最后到成品进行过程实录,前些时

把这台机的样板也在交易坛出了,(被广西胆友购去收

藏)很多朋友见后想仿制电话中提了很多问题,难以一

一答复,现在在此上图当答复了,感谢部分烧友的信任和

支持!这图片拍摄出来本想投稿香港某音响的,估计

水平有限而信心不足,作罢!

                                                                                    LZD


1、机壳制作:

              因为考虑业余条件下直热管胆机的降噪问题,机壳我会考虑优先选

用不导磁材料制作,铜、铝、木等,考虑材料的加工性能和电气性能,用

铜板做外壳是我的最终选择,事实证明这个选择十分正确,投资几百元,

加工简单,而交流声可以做到6MV以内,几不可闻。

下面是机壳的制作过程

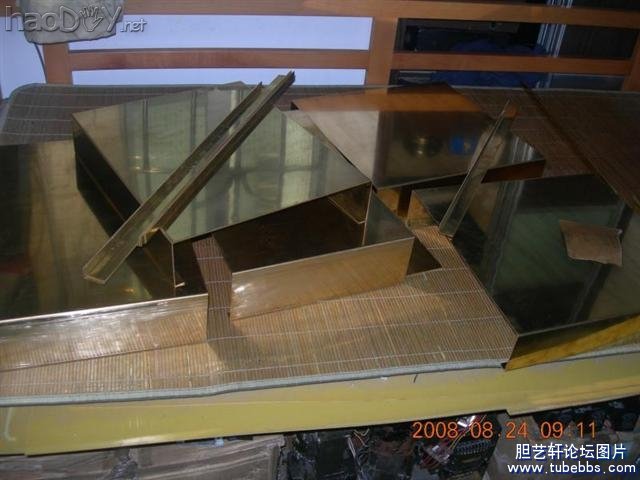

五金厂加工回来的半成品

300B电子管单端胆机---制作篇

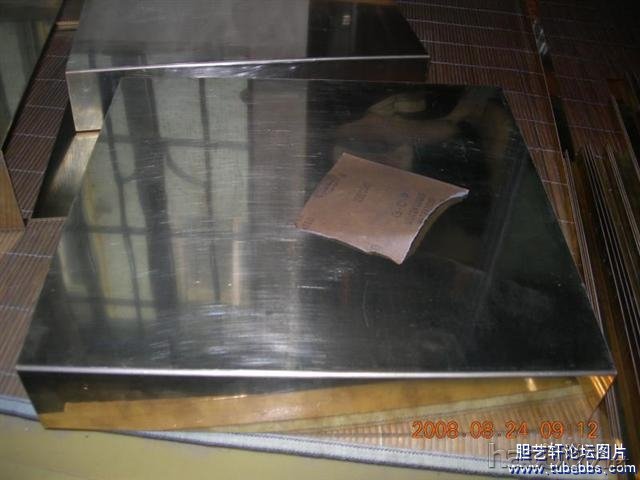

打磨去斑

300B电子管单端胆机---制作篇

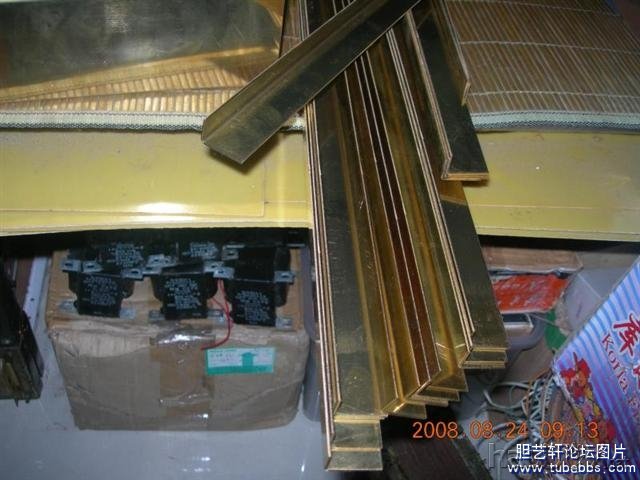

自制角铜

300B电子管单端胆机---制作篇

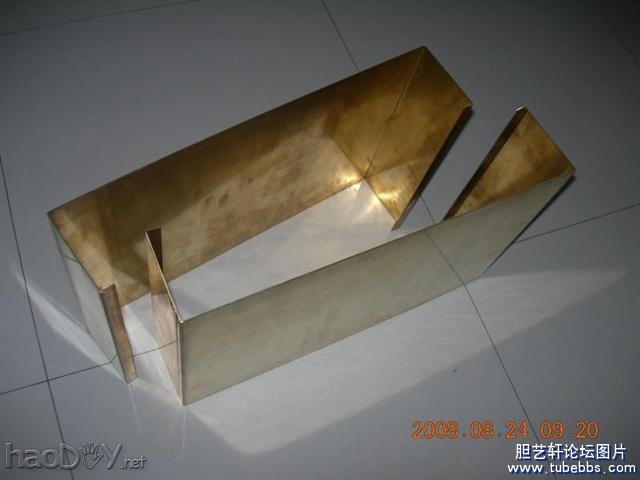

铜壳半成品

300B电子管单端胆机---制作篇

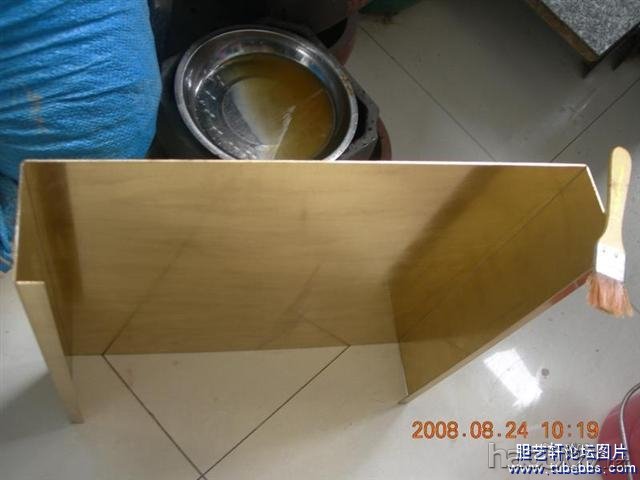

上油防氧化

300B电子管单端胆机---制作篇



晾干(我家金毛大王的哨位)

300B电子管单端胆机---制作篇
