复古300B电子管胆机制作~~~~~~Wayne

时间:2014-09-20 12:06来源:itbbs.pconline.com.cn 作者:韦恩 点击:
Hieveryone 很久不来看看了,因为一直工作很忙,再加上出差多,几乎没时间再折腾,趁着给自己放了一个月的假,出去周游了下,静静的坐下来思考下自己应该做个什么让自己开心点呢~~~~~~还想起曾经做过的那些电子管吗~~~~~确实,EL34、KT88、2A3~~~只有300B还
Hi everyone
      很久不来看看了,因为一直工作很忙,再加上出差多,几乎没时间再折腾,趁着给自己放了一个月的假,出去周游了下,静静的坐下来思考下自己应该做个什么让自己开心点呢~~~~~~还想起曾经做过的那些电子管吗~~~~~确实,EL34、KT88、2A3~~~只有300B还没有尝试过,这颗被吹嘘得已经变身很多倍的胆皇是否还是那么的坚挺,想到这里,决定动手制作一台自己的300B,本次使用的元件不是特别的顶级,因为300B是第一次接触,我先感受下,觉得可以就继续往下磨,本机采用了300B最经典常用的电路,使用了PSVANE 贵族之声 Hi-Fi 版 300B 电子管+俄罗斯 EH 5U4G EH 整流电子管+俄罗斯 EH 6SN7 EH 电子管,大概花了3000块的成本,开始了我的300B旅程~~~~~~~
然后又打造了一套我车上用的功放,,几款功放试听下来,确实300B有独到的地方,只是我目前的喇叭需要更换,灵敏度不够~~~~~~音源我采用了无损播放器,模拟部分应该是06好,现在先用款04 MX,迟点这个放车上,再购一款06 MX做家用~~~~~~

早期曾经做过无数石机,IC和场效应对管,但是第一次接触电子管以后就深深的被吸引,一直玩了快十年,几乎世面上能看到的好的线路都仿制过,但唯一300B一直没去动手,主要是因为工作太忙,现在趁着有时间,我需要打造一款适合自己的300B~~~

设计好电路以后就去订制印刷版~~~~~双面加厚~~~~板子很重~~~

应烧友要求,我做点详细的注释~~~~~~
复古300B电子管胆机制作~~~~~~Wayne
300B是上个世纪30年代研制生产的 本是工业用管,用于Hi-Fi放大器是在70—80年代才流行,所以流行的线路很少,300B单端机经典线路是用五极管推动,因为五极管的频响宽,更能发挥300B的特点,典型的线路是WE310A作电压放大的300B机,由于WE310A不容易找到,则现在较多是用容易找到的五极管6SJ7推300B的线路(其他五极管如6JB、6AU6等都可以用),还可以在增益级之后再加一推动级。近年来,由于数码音源的普及,数码音源输出电平较高,为了减少电压放大级的失真.而改用屏流较大的三极管作电压放大, 从理论上讲五极管比三极管的噪音电平高,或输入信号电平较高时,易引起失真,但制作得法仍然可以得到满意的效果。

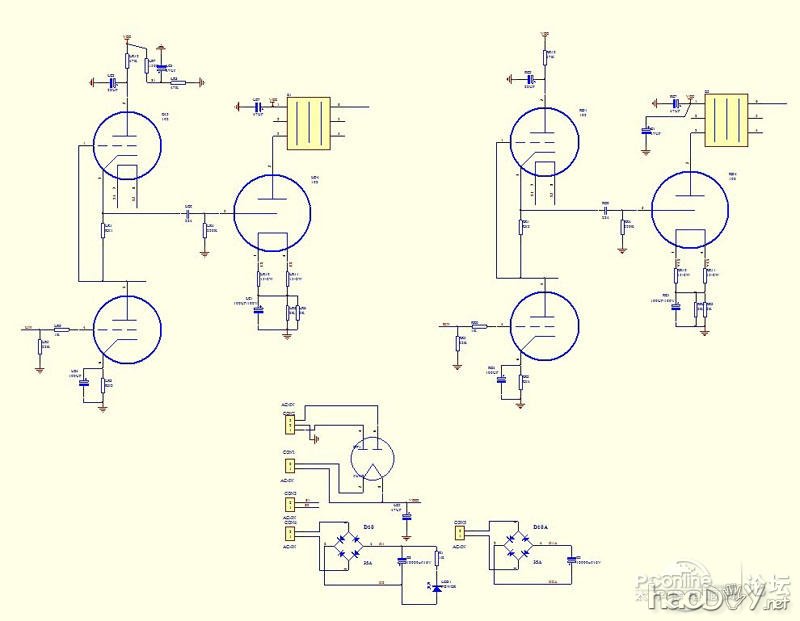

我使用的是是一个素质高而且容易制作的线路,简洁明了,V1是增益级,V2是推动极,V3为功放级,V4是高压整流,全机用三只胆管。功放级采用的是300B经典的单端输出线路,自给偏压的供给方式,自给偏压的方式不单使功放管工作安全,而且还可以增加胆味.而固定偏压时虽然输出功率稍大,动态也大,但音色受到影响,不能充分发挥300B娇润音色的特点。因此,偏压的供给方式不同,音色的表现也不一样。300B工作在甲类状志,屏极电压在400V时,可以得到8W以上的不失真输出功率,输出变压器初级阻抗3.5kΩ,次级可接4、8、16Ω的扬声器。阴极电阻的阻值—般在820Ω—1kΩ之间选取,阴极电阻接有旁路电容,以使阴极电阻上的电压稳定。阴极电阻经C5接有负反馈电压至栅极,不过C5的负反馈作用很小,因为C5比C4的容量小得多,对音频电压的阻抗比C4大,音频成分基本被C4旁路了,经C5反馈到栅极的分量很少,并且又经R9的分压,所以反馈给栅极的分量很小。
推动级V2用1/2 6SN7(6N8P),此管是中μ、低内阻电压放大管,线性好,音乐感亦好。由于300B的μ较低(5.32),要求栅极推动电压±30V,所以这一级选用6SN7,此级工作在甲类状态,C3是级间交连电容。如果阁下的底盘足够宽敞,可以容纳下较多的电子管时,此级不妨用双管并联使用,使内阻更低并提高驱动电压。若底盘管孔是小九脚管时 可改用12AU7,推动效果也不错。

复古300B电子管胆机制作~~~~~~Wayne

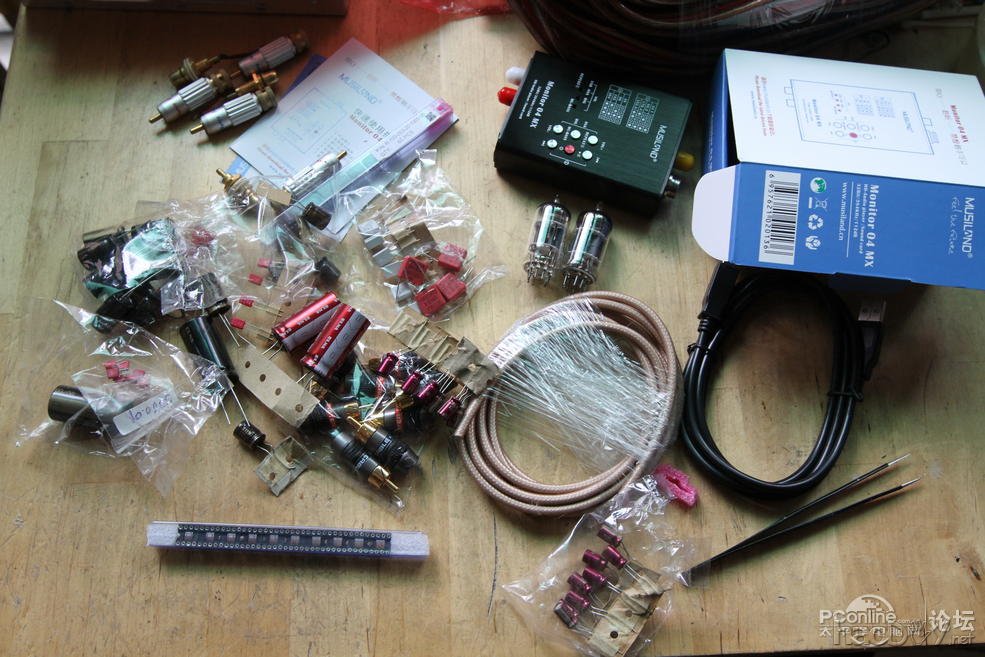

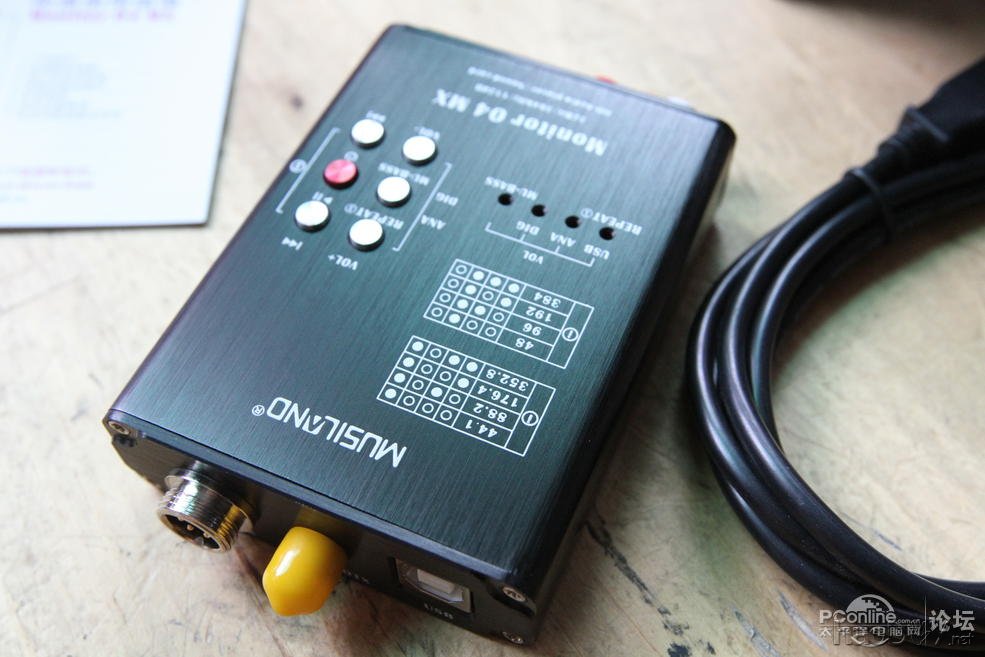

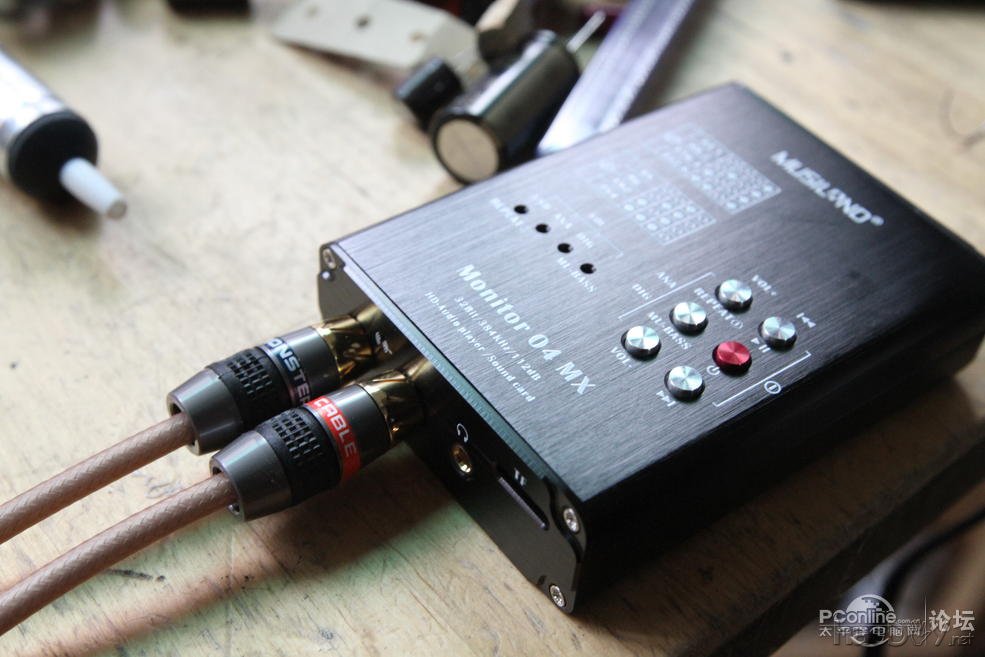

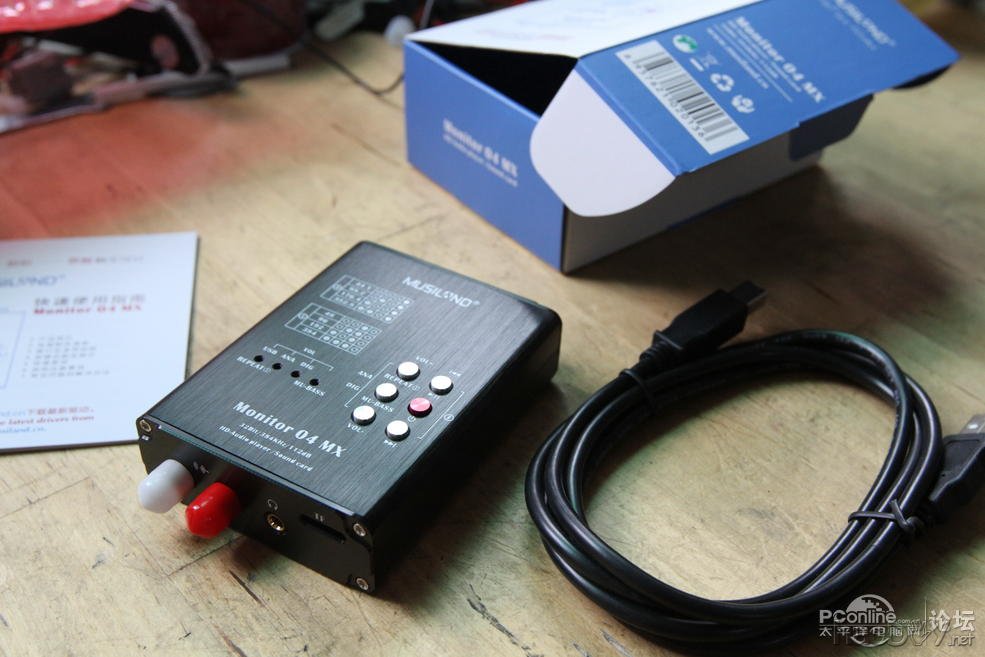

此乃无损播放器,具体功效请查看他官方说明,代替CD机吧,我觉得现在数字的还是比通过机械读取的东西要好点,但是转盘我还是会研究并打造一款双24dB解码的CD机,否则我几千张CD就没用了~~~~:)
复古300B电子管胆机制作~~~~~~Wayne

复古300B电子管胆机制作~~~~~~Wayne

复古300B电子管胆机制作~~~~~~Wayne

复古300B电子管胆机制作~~~~~~Wayne

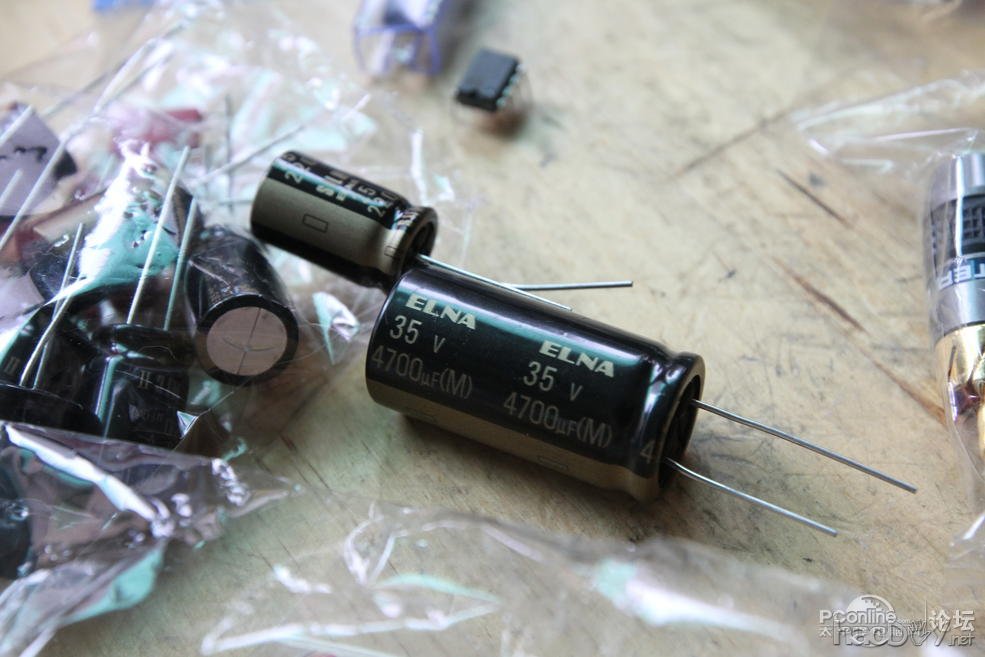

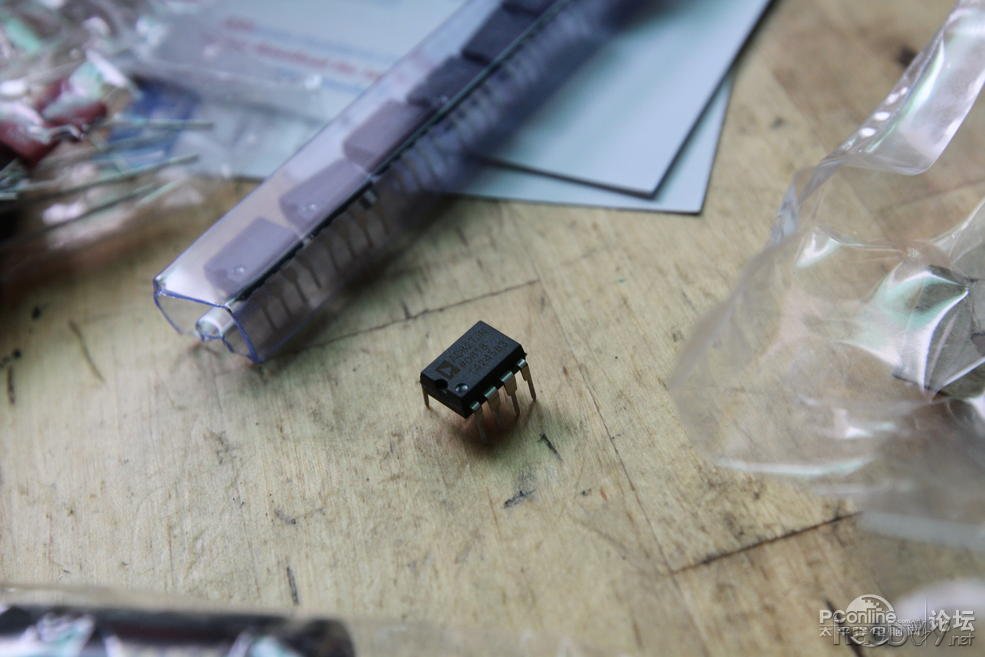

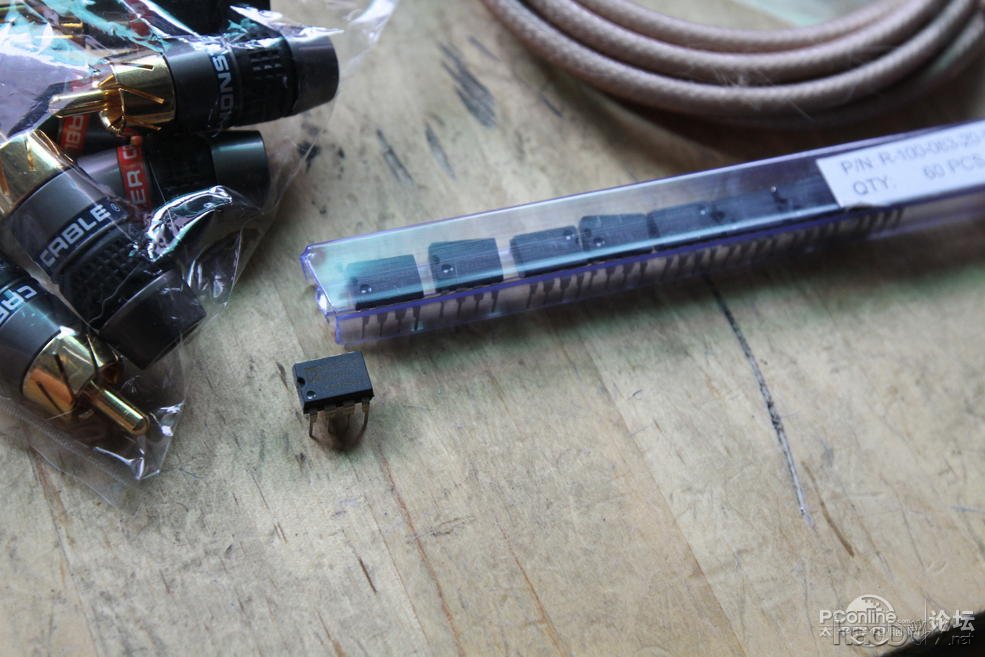

这颗是AD827,用来磨我的IC3886功放的,陶封目前看是最好的,价格有点厉害,一颗差不多都要百来块了。
复古300B电子管胆机制作~~~~~~Wayne

复古300B电子管胆机制作~~~~~~Wayne
我的一些库存电子管,有进口的,也有国产的,各种管应该都有,以后做为收藏~~~~:)
复古300B电子管胆机制作~~~~~~Wayne

复古300B电子管胆机制作~~~~~~Wayne

复古300B电子管胆机制作~~~~~~Wayne

复古300B电子管胆机制作~~~~~~Wayne

复古300B电子管胆机制作~~~~~~Wayne

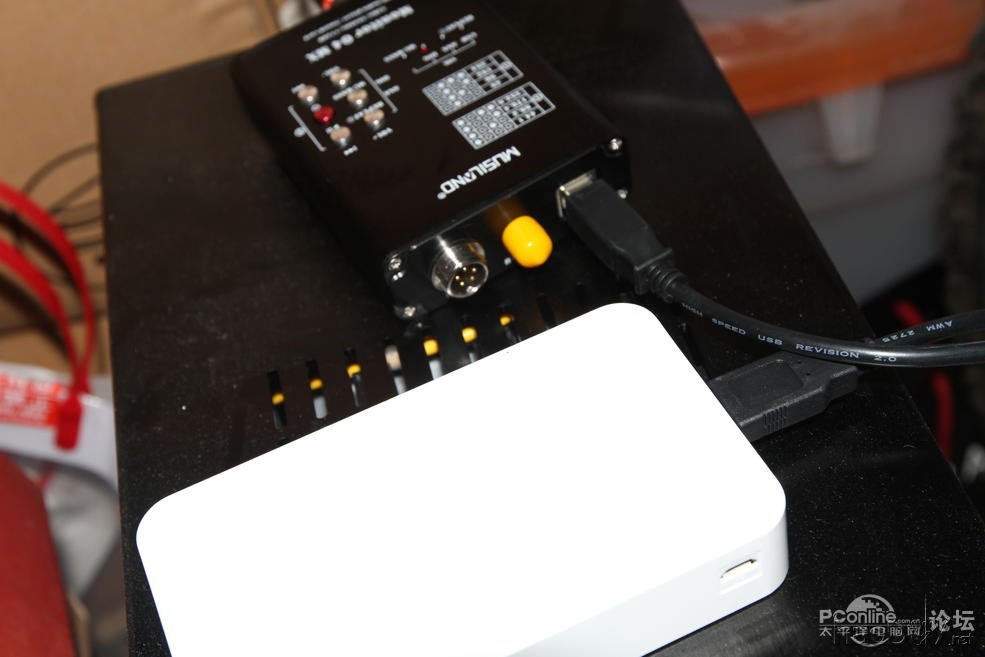

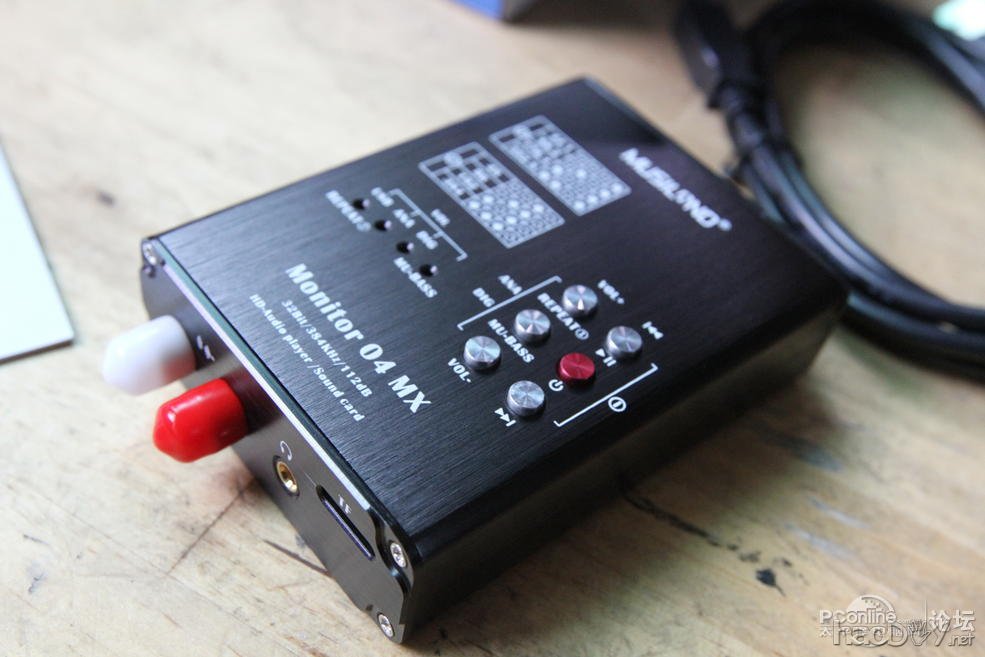

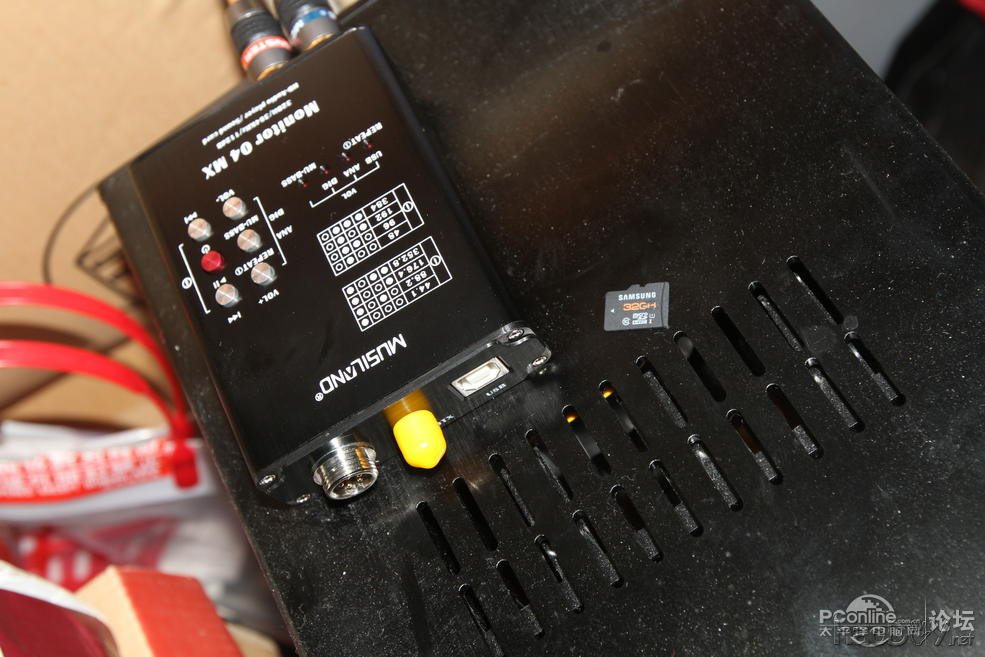

单机下这款无损播放器可以读取TF卡上的无损音乐,04MX的数字解码相当好,模拟的算是一般,不过我不想再加设备了,04MX以后会放在车内使用。
复古300B电子管胆机制作~~~~~~Wayne

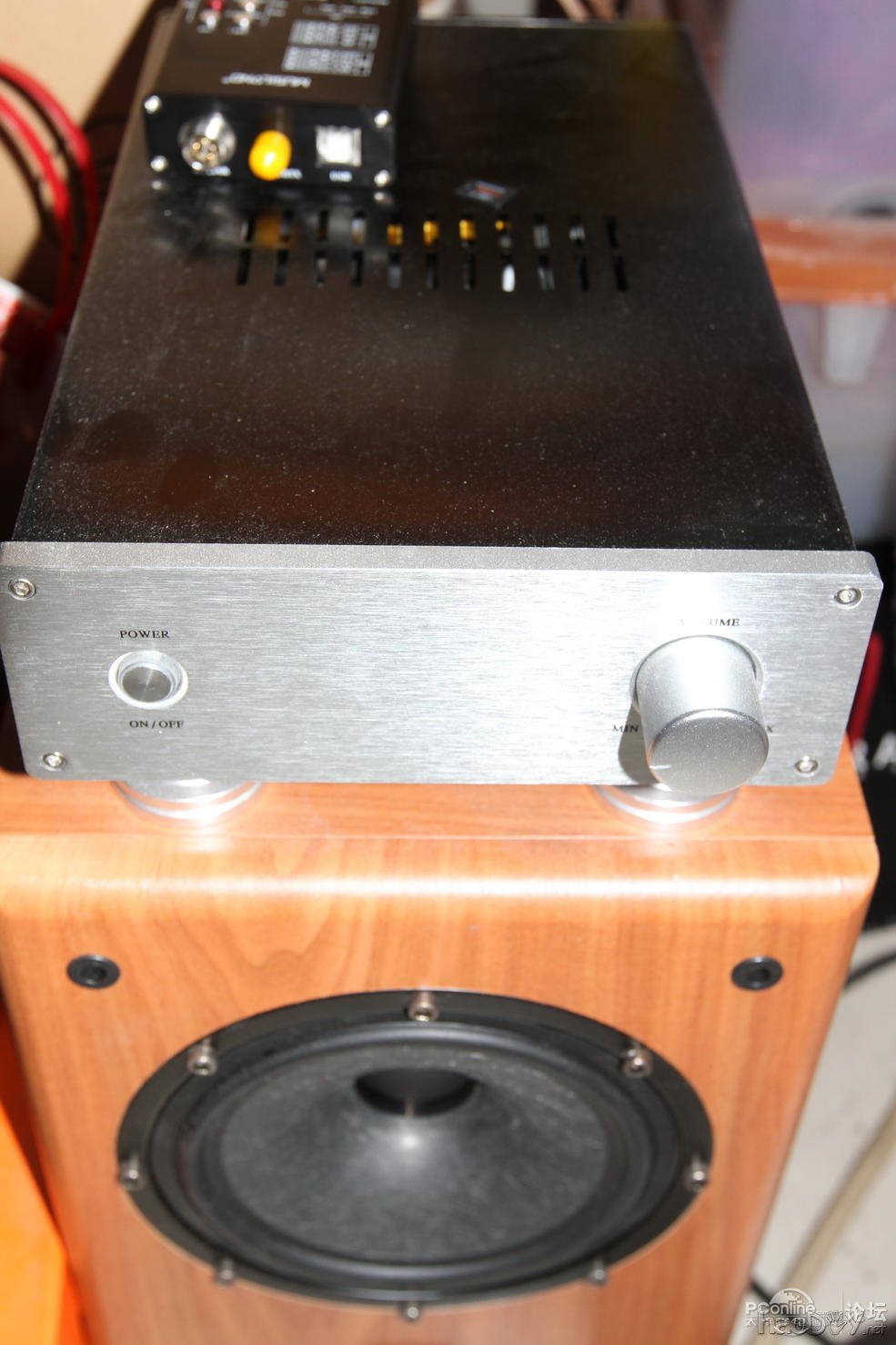

这个是我的IC功放3886,+AD827,用料比较扎实,我是随便做的玩玩的~~~~~
复古300B电子管胆机制作~~~~~~Wayne
