300B电子管单端胆机---制作篇(4)

时间:2013-01-24 10:28来源:www.tubebbs.com 作者:lzd 点击:
下载次数:43 2009-1-14 19:47 1KHZ波形 下载次数:44 2009-1-14 19:47 101HZ波形 3、选料制作 我装胆机不大喜欢用存量太少的管子,因为我认为只要合理选 择使用零件,也可补偿管子的差距,做出较好声的胆机,部分零

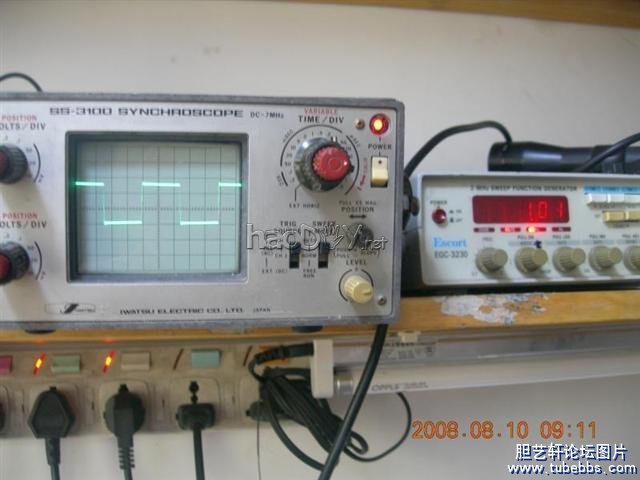

1KHZ波形

300B电子管单端胆机---制作篇

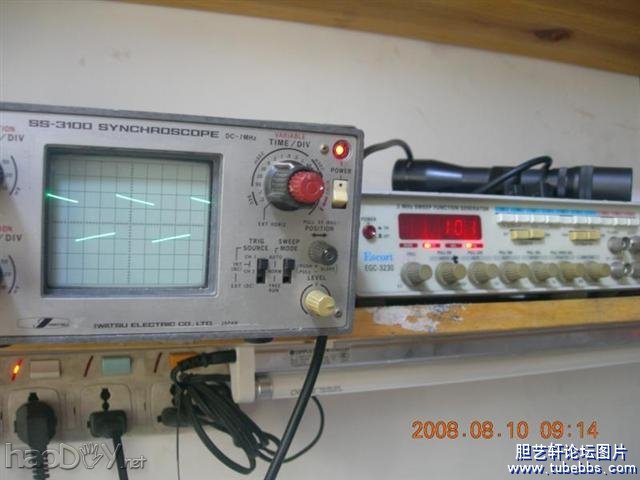

101HZ波形

300B电子管单端胆机---制作篇

3、选料制作

      我装胆机不大喜欢用存量太少的管子,因为我认为只要合理选


择使用零件,也可补偿管子的差距,做出较好声的胆机,部分零件

如下:

       输入、输出端子用纯铜镀金的就可,整机电阻选用国产大红袍

或美国AB电阻(各做了两台,听感不作介绍),电源电容本次选

用思碧4组合电容,经耐压试验和漏电测试,前级管子用英国6J7G

(KTW61),音量电位器用美国AB200K,耦合电容对音色影响明

显,这里选用思碧0。22U/600V品种,功放管用桂光4300BLX,整

机布线使用西电单股和多股线,焊丝最好用含银丝,可有效减少接

触电阻和假焊现象。整流管用旁热式5Z8P,电流达400MA,高压

加载可以延时近20S,(直热式整流管达不到这要求)可有效缓冲

高压对功放管子的冲击,用在本机十分合适,且这管子不贵,决定

选用。

下图是部分零件和制作过程

(图片已上)




4、整机调试

      按线路图对照实物检查一次无误后,把保险管插上,为防止出

现短路烧东西的现象,先用一只1A的作调试用,只插入5Z8P,开

机,5Z8P应该慢慢亮起来,高压慢慢出现了,约20S达到最高电

压(空载接近500VDC),听机子应该无明显的放电“啪啪”声,

闻应该无发热的异味,测量管座各个电压是否正常,包括灯丝电

压,整流管出的高压,4300B管座高压,5极管座的高压等。。。

如果保险管开机就熔断,应该仔细查清有无短路或引起过载而烧保

险管的地方。各个电压正常后,更换保险管为2A,把50K电阻

(6J7屏极处)置中,75欧平衡电阻(4300B灯丝处)置中,音量

电位器置接地电阻最少位置,直接正常连接音箱,插入全部管子,

开机,应该可见各管子慢慢亮起来,再测量各个电压应该和图纸标

明电压基本相符,仔细调整75欧平衡电阻使交流声最少(实际机子

可做到噪声低于6MV),然后关机,加入讯号就可正常使用了,期

间可以调整50K的电阻听听推动力的区别!如果有示波器和信号发

生器可进一步测试调整(略)。

                                          (全文完)

                                     如有任何错漏之处,请不吝指正。多谢!


                                                                          广州LZD






[ 本帖最后由 lzd 于 2009-1-15 20:04 编辑 ]



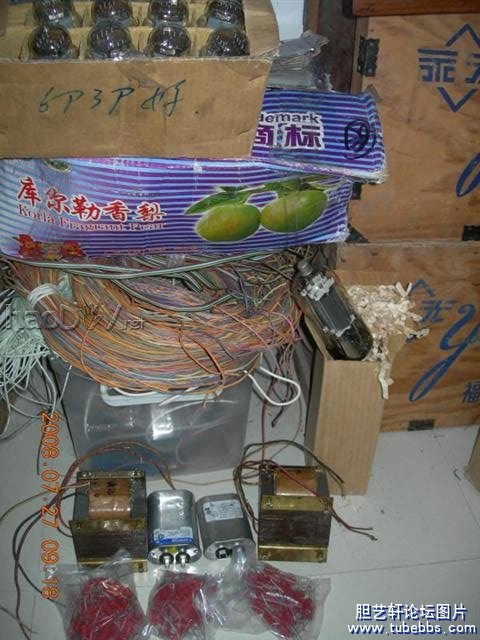

所用线材

300B电子管单端胆机---制作篇

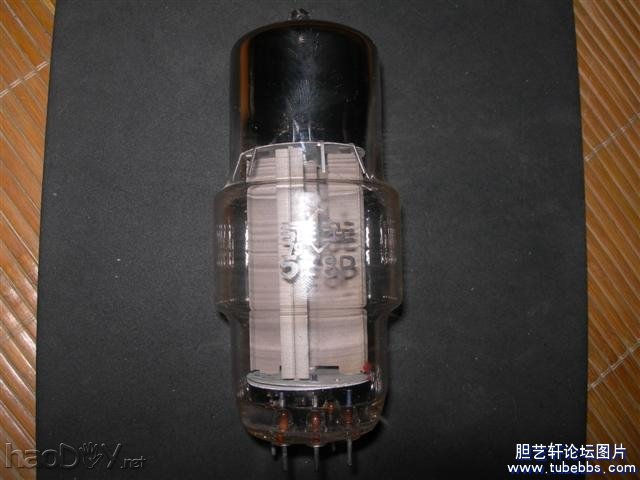

5Z8P
