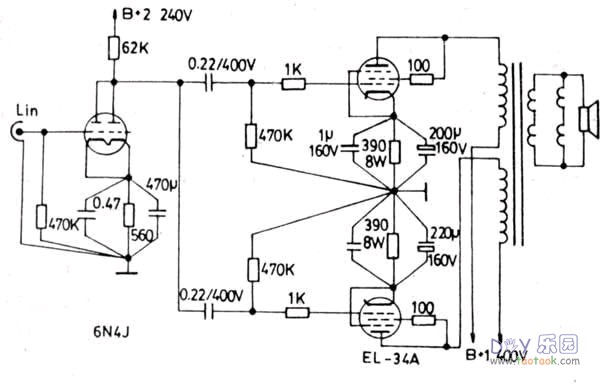

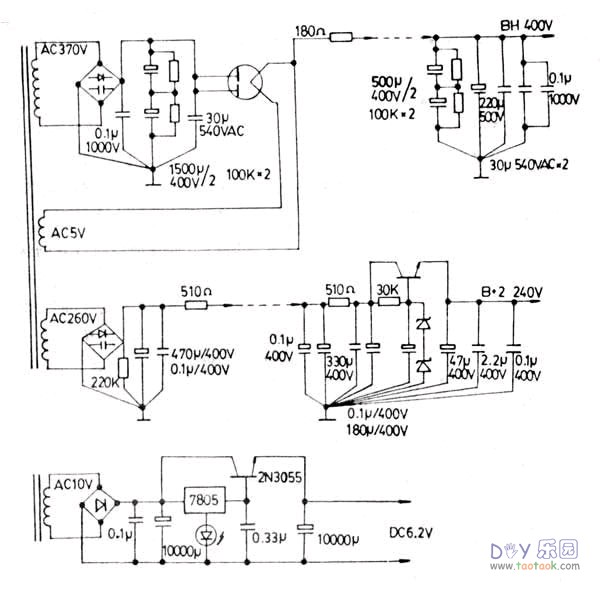

区区十来瓦的单端甲类真空管功放推著名的音箱AR一610将如何?我告诉您：气势恢宏，音色、音场、定位都好过推挽机，在十五平方米的房里爆到地动毫不脚软。这就是我去年精心打摩的并联单端甲类胆功放的真实表现。 几年前不幸在朋友家中了胆毒，再也不愿听晶体管机单薄尖刻的声音，于是加入土炮党，先后打造了数部电子管前后级。然而，真正让我折服的，还是这部功率最小，体积最大的并联单端真空管功放，其高频泛音之美，真可谓绕梁三日不绝。 单端功放的优点是毋容置疑的。音色丰满润泽，绝无交越失真及开关失真，其效率较低的劣势，对于如今人们来说是微不足道的。用胆管制作单端功放，更可称得上是功放的最高境界，尤其是用直热三极管300B，可是，目前即使是曙光300B，其价格也令我辈工薪族敬而远之。如果使用流行功率管造单端，输出功率实在是无法对付目前的低效率喇叭。唯一的好办法就是采用并联输出，可以达到既增加功率又经济的目的。我去年制作的这部并联单端胆功放，电路原始经典但十分简洁(见图1)，仅有两级放大。为取得最低的失真和最佳的音质，从头至尾使用并联三极管联结，无环路负馈。最初的设计是三极放大，在电压放大和功率放大之间还有一级由6N6T构成的阴极输出，用以降低电压级输出阻抗。后经听音比较，有此级音质无改善，反而降低了瞬态和透明度，故干脆去掉。 末端功率管曾先后试用了桂光的FU一7，曙光的FU一7和EL一34A，有趣的是，同是FU一7，桂光管较清雅，低频的延伸较差，曙光管则浑厚一些，中频十分饱满，放人声和国乐简直可称霸。EL一34A则不愧为音响名管，表现出更好的音乐性，音色也柔美一些。输出变压器可以说是胆机的灵魂。市场上不少厂机最令人不满意之处，就是输出变压器太小，很难想象会有平坦的频率响应。单端输出，因初级电流同相，铁芯磁化严重，要求就更高。我选用的是一种日产优质的矽钢片，舌宽35mm，叠厚80mm。如果绕电源变压器，功率足有600VA。绕制时注意初级要双线并绕，以便给两只功率管提供各自独立的负载，这比两只管子共用一个绕组的方法听起来高频更清晰，估计是相移较小。为减少分布电容，初级分四层，次级间绕夹在其中。铁芯要顺向插，留0．1—0．3mm的气隙。 电源采用了混和整流电路，即晶体管整流后，再由真空二极管输出，这样可综合两种整流方式的优点。原设计时，前置级和功率级的电源均采用此方式，试听发现，前置级有无此方式实在听不出差别，最后仅在功率级采用了这种混和整流方式。不过不同的真空整流管表现也不同，直热式整流管的声音很透明，旁热管则更接近多数人所认为的“胆”味，有一点朦胧，我个人喜欢真空管的圆润和晶体管的解析力，因此选择了曙光直热整流管523P。  单端电路因不具备共模抑制力，所以对电源纹波要求很严。按常规应采用CLC滤波，我手头没有合适的低频扼流圈，只好用CRC方式，但是要加大滤波电容量。对于滤波电容，我的体会是混用不同充放电速度的电容滤波效果最好。我在CRC π型滤波器的两端都用了电解质和薄膜电容，特别是用了一种船用的高压大容量聚丙烯电容，型号是CBB66S，540VAC，30μ。前端一个，后面两个。千万要用大容量聚丙烯电容滤波，有没有它，效果大不一样。并上它，背景异常干净且不说，低频的弹性和延伸力明显改善。但用多了也是徒劳，我的经验是与电解电容的比例在1：10就足够了。当然也不能忘记还要再并上小容量聚丙烯电容。我用的是购自汕头原音的一种红色WIMA MKS电容，1000V 0．1μ。虽是拆板品，但质量绝对比不明来路的货色可信，而且正好可焊在那个大聚丙烯电容的出线端子上，十分方便。(电源部分见图2)。  整机开声后，做了一些小试验，主要是耦合和退耦电容。首先是前置级的阴极退耦电解电容。该电容对频响影响甚大，普通电解达到470μ时低频已是浑浊不堪，中频也暗淡无光。换用著名的黑金刚，大有改善，但不如ELNA，其速度较快，低频的聚焦力更好一些，而且与胆机的特点可刚柔相济。但是，表现最好是我偶然从汕头原音购来的德国产ROE电解，其全频表现平衡，难能可贵的是有一种日本货所缺乏的活生感。据说这种电容因其貌不扬而备受冷落，看来还是耳朵收货比较好。如果不一定要求十足的HiFi，去掉这个电解电容频响会有所展宽，音色更显柔和，但因此引入了交流负反馈，瞬态和力度稍有下降。 其次是前置和功率放大之间的耦合电容。在我试过的各种电容中，进口货以WIMAM KPl0最好，其音质听起来最没有个性，通透快速。其它进口电容SOLEN也算不错。国产货中，油浸纸介音色柔和异常，但感应噪音也不小。比较令人振奋的是一种国产七十年代的金属化纸介电容，型号是CJl0 400V 0．22μ音色十分灿烂辉煌，在聆听TELARC的录音时，铜管乐真正是泛出了十足的光泽，与W1MA相比有过之而不无不及。 工艺布局是出靓声的另一关键。这部每声道十余瓦的功放，因变压器个头大，电容器众多，不得不用两个机箱。一个是电源，一个是放大器本身，正好解决相互干扰问题。所有的接地均先在本级阴极电阻处做星状联结，然后再分别接至前置阴极电阻处，最后在此引线一点接机壳。我试验过多次，这种星状接地是信噪比最高，音质最好的方式。 (责任编辑：admin) |
