6c6+2a3电子管单端胆机改进制作

时间:2012-08-30 19:09来源:未知 作者:admin 点击:
为一位网友画的步线图,我用的是CDR9软件画的~~~ 布局 线路~~ 实物布局中。电容太多,排位困难~~图上两个电解声音一般,还是建议用TCC油罐做第一级~~。 大D油罐8UF大D啡色纸筒40UFX2(轴向引脚)压降电阻20UF(轴向引脚)廉栅电阻10UF(轴向引脚),这样配置

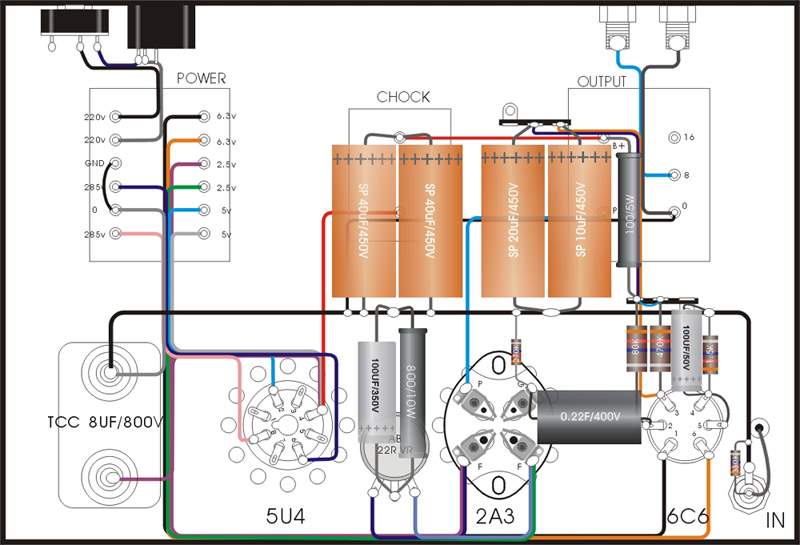

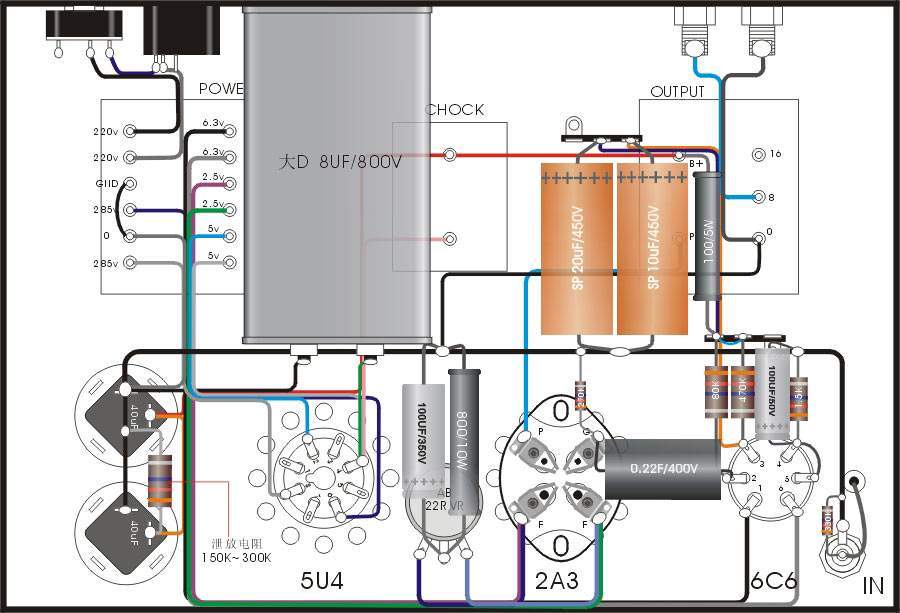

为一位网友画的步线图,我用的是CDR 9软件画的~~~
6c6+2a3电子管单端胆机改进制作

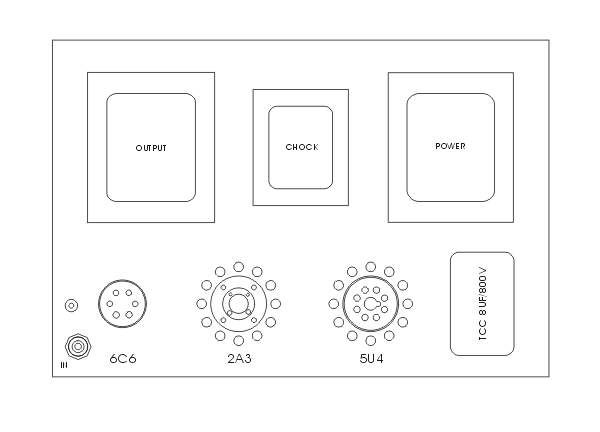

布局
6c6+2a3电子管单端胆机改进制作

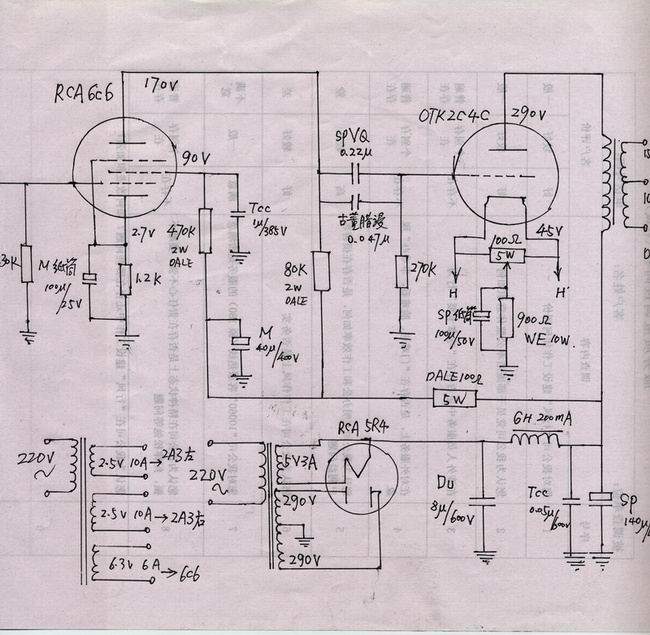

线路~~
6c6+2a3电子管单端胆机改进制作

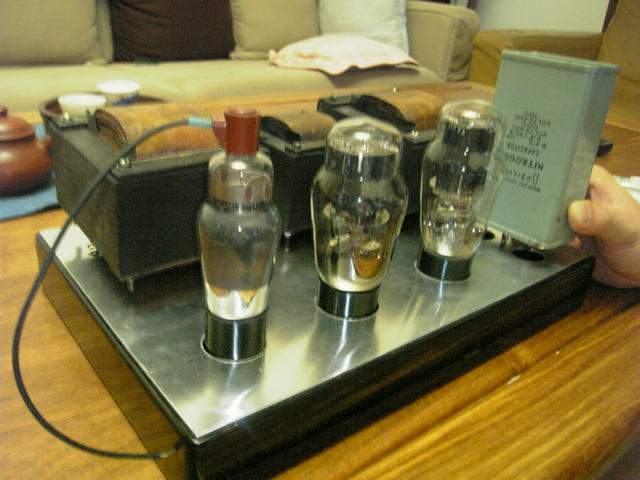

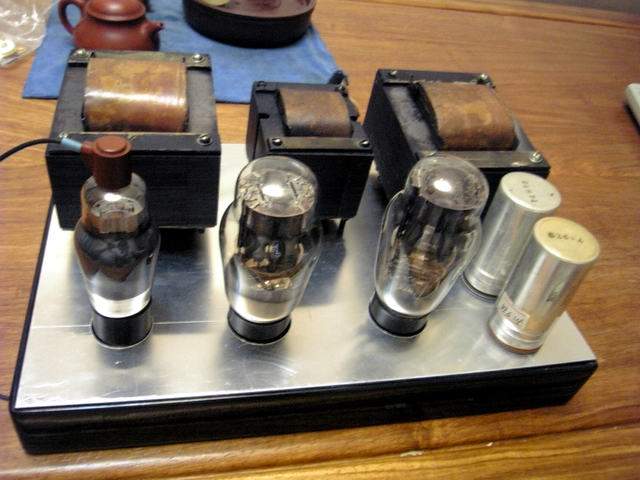

实物布局中。电容太多,排位困难~~图上两个电解声音一般,还是建议用TCC油罐做第一级~~。
6c6+2a3电子管单端胆机改进制作
大D油罐8UF——大D啡色纸筒40UF X 2(轴向引脚)——压降电阻——20UF(轴向引脚)——廉栅电阻——10UF(轴向引脚),这样配置,声音保证不会令你失望的

6c6+2a3电子管单端胆机改进制作

修改后布局~~
6c6+2a3电子管单端胆机改进制作

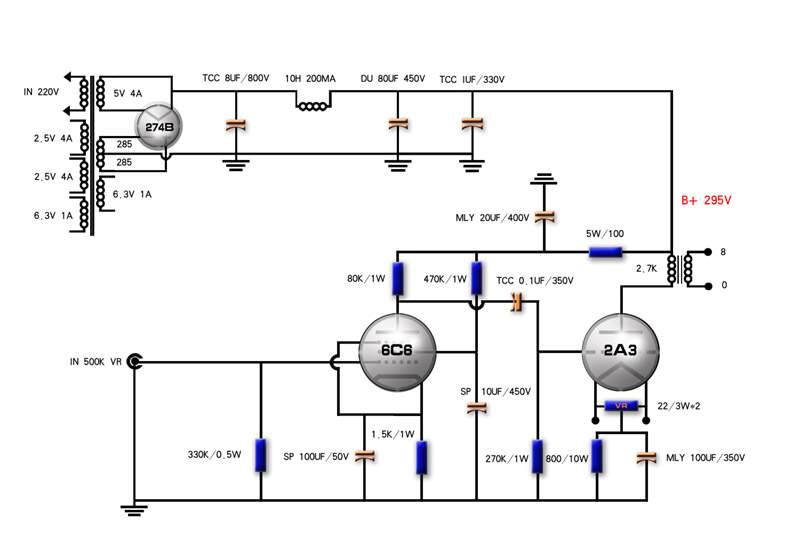

 新线路

6c6+2a3电子管单端胆机改进制作
随着对胆机的了解与认识,迷上了古董的胆机世界,也随之迷上了古董风格,包括零件与外观,个人认为玩胆就是玩古董,古董的造型更能配合这种独特的魅力~~~~

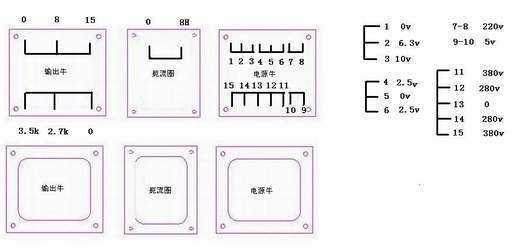

牛牛的接线图
6c6+2a3电子管单端胆机改进制作

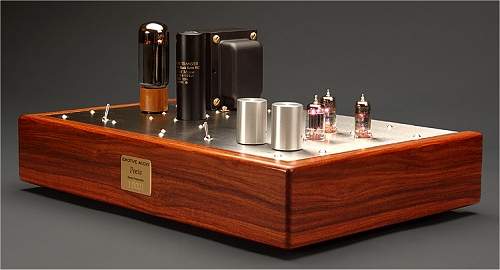

心目中的机壳
6c6+2a3电子管单端胆机改进制作
