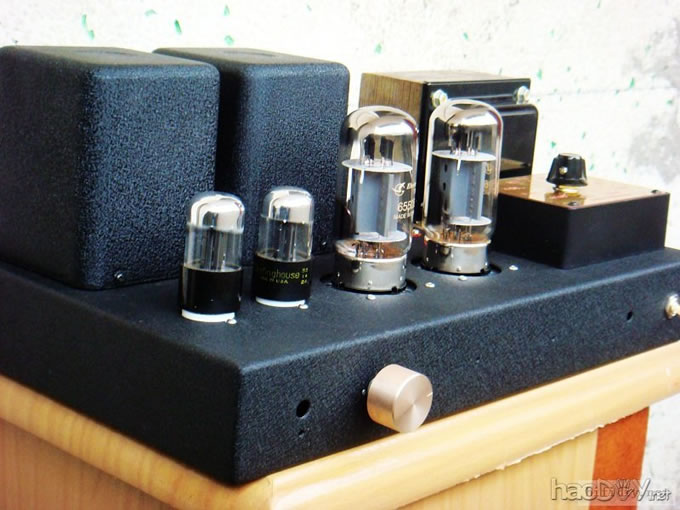

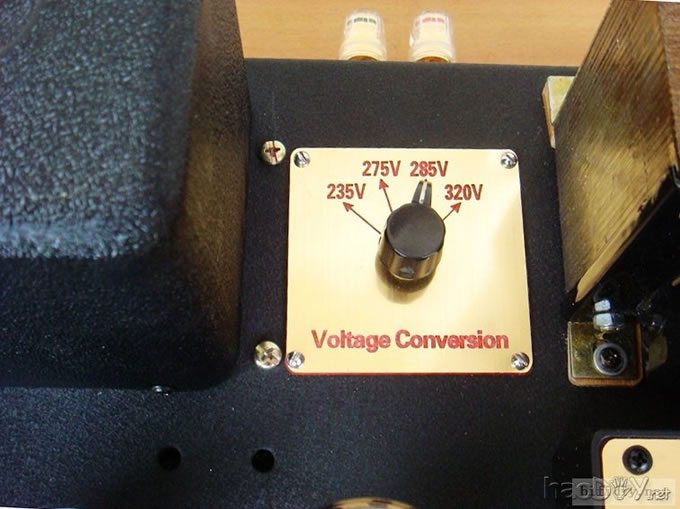

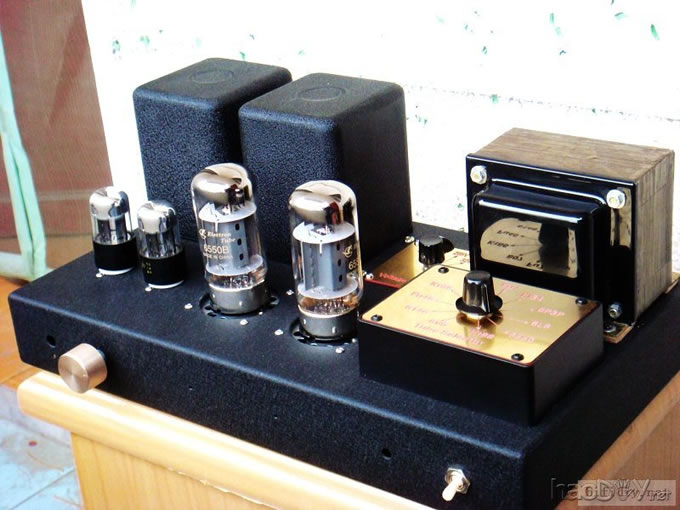

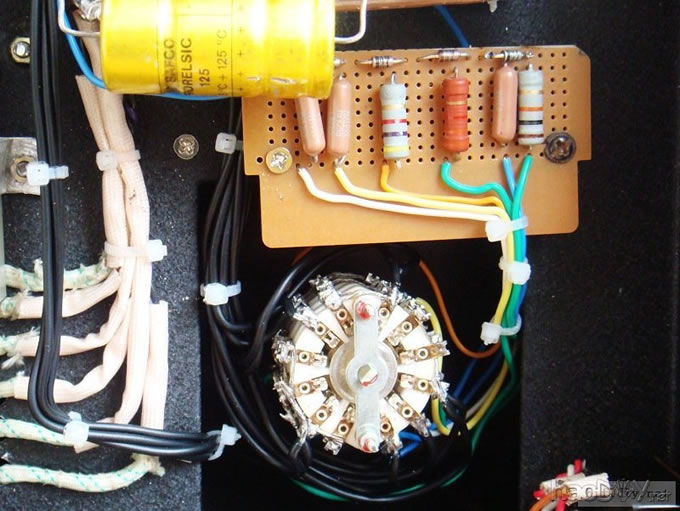

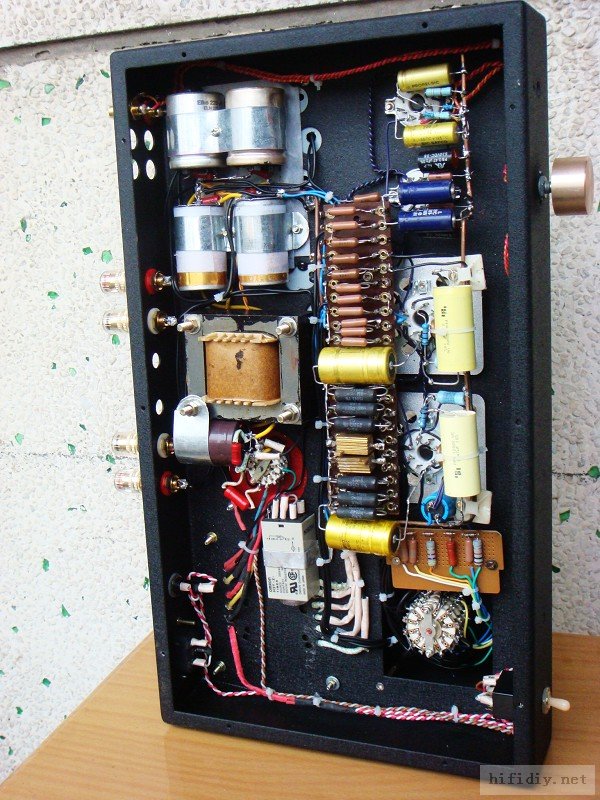

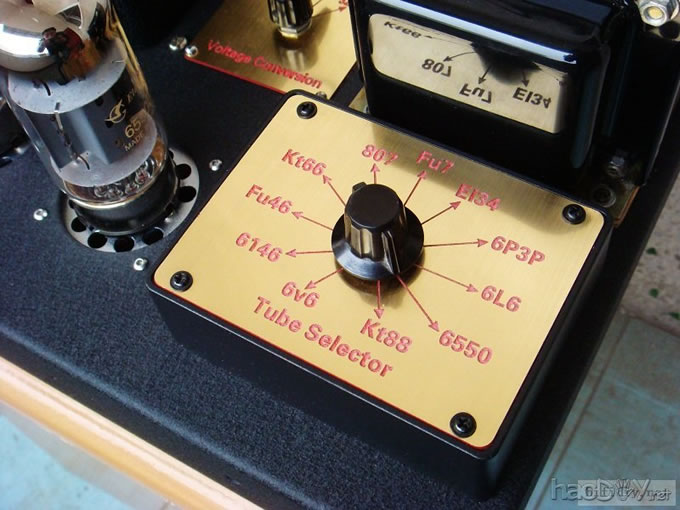

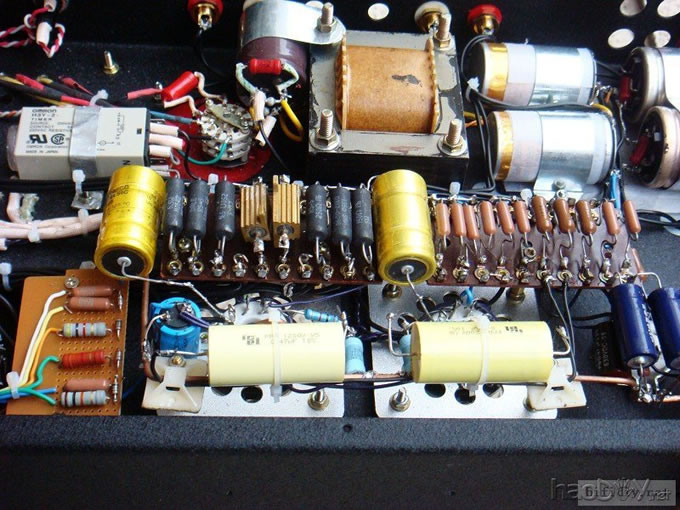

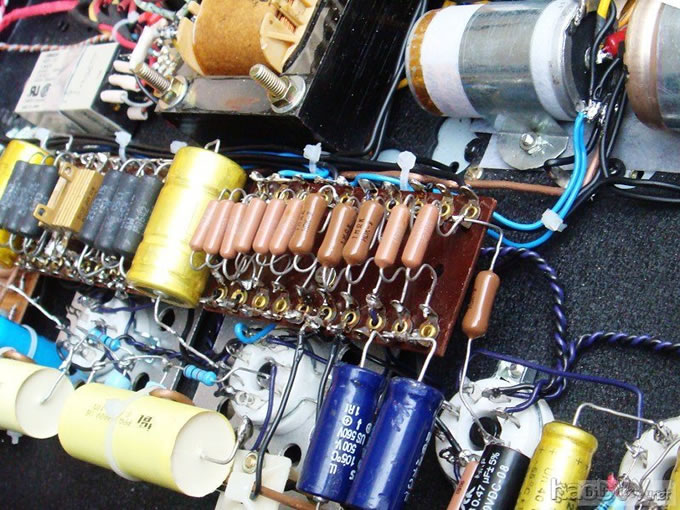

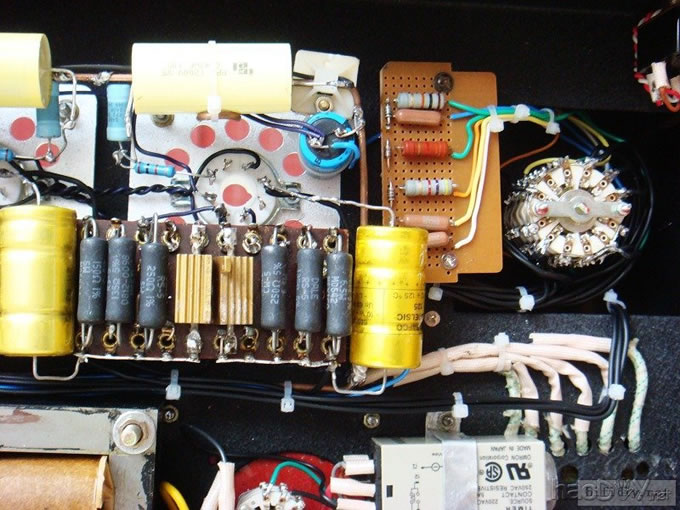

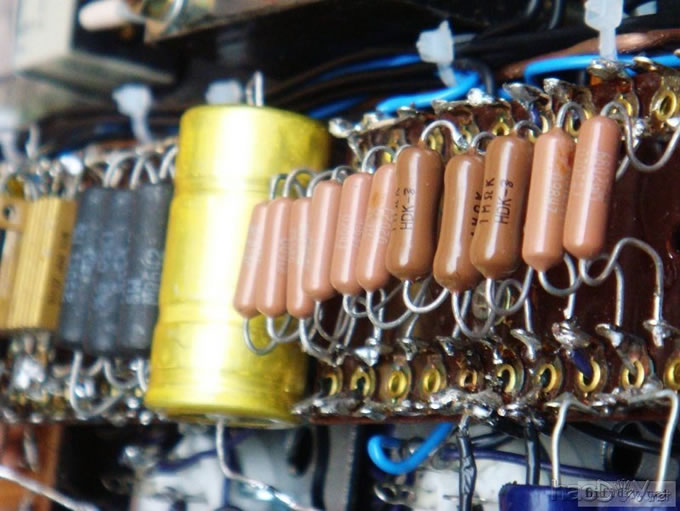

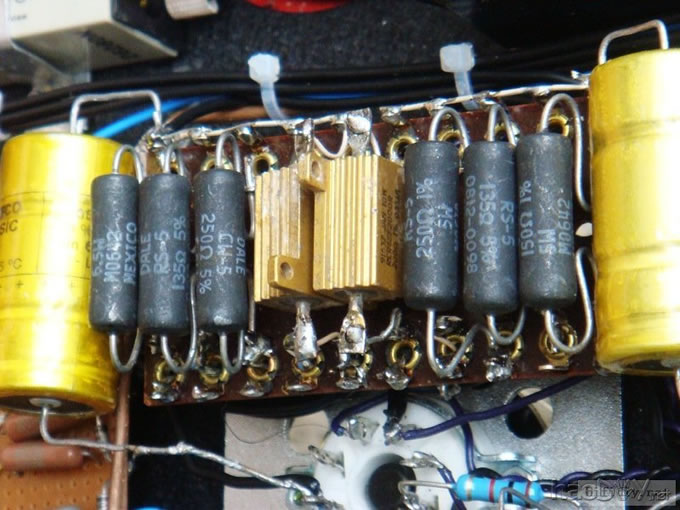

前段时间做了FU7纯二，勿庸置疑的是：纯二线路的确是一款不可多得的单端线路，失真控制很好，电路构思新颖，通用性很强，稳定性很高，性价比超高！但人总是不满足的，不仅仅钟情于807，便产生了一个所谓的雁荡计划，能否将所以置顶贴里的纯二功率管一锅端呢？ 在认真观察了各个线路的不同参数之后，答案是肯定的，首先看到，电路的整体结构没有太多变化，所用的电牛的次级电压有以下几种：320V 275V 285V 235V,所用的功率管的阴级电阻有以下几种：250R 220R 180R 130R 150R ,电压放大极电源的压降电阻有以下几种：6.2k 3.9k 12k(6550为单声道应用，可并联两个12K共用)．所用的帘栅级稳压有以下几种组合 2K 112V+10K 60+2K 94V+4.7K 94V+3.3K 112V+9.1K,对于各部分的参数严格忠于设计要求，不变动（唯一的就是6V6输出牛阻抗为５K,我的牛有2.5K,次极接4R接8R音箱反射，实际听了效果不错）．对帘栅极稳压采用的30V+30V+33V+20V稳压管串连，从不同的节点处加电阻就可以形成上面的各种帘栅级稳压组合．在了解这些之后切换的方案就成为可能．本想是电源次级电压一起切，但考虑到高压的干扰＼布线问题，将电源电压单独做一切换，并且安放在靠里的位置，以免误操作．管子为另一切换，是用一个四刀１１档的波段开关，四刀分别切换压降电阻＼帘栅级稳压＼阴极电阻（双声道占两刀）． 一切明朗之后，因为元器件花了一段时间均已准备到位，花了几天的时间终于做好了．发贴和大家分享． 同时将所用主要元件做一说明：喜万年代工 6SN7GTA＼功率管可选＼主滤波：ROE ELKO各两只串联提高耐压＼电阻DALE＼耦合电容：ICEL 0.47 1000V＼退耦：西门子43699系列＼阴极电容SIC\电压级0.47退耦用索伦电容．大家可以参考． 声音就不多描述了，只能说非常 非常好声！有机会测试指标说话吧 另外，在此机制作过程中，J版给予了大力帮助，从元件的选用＼电路布局等各个方面给予了极大的帮助和支持，在此郑重表示感谢

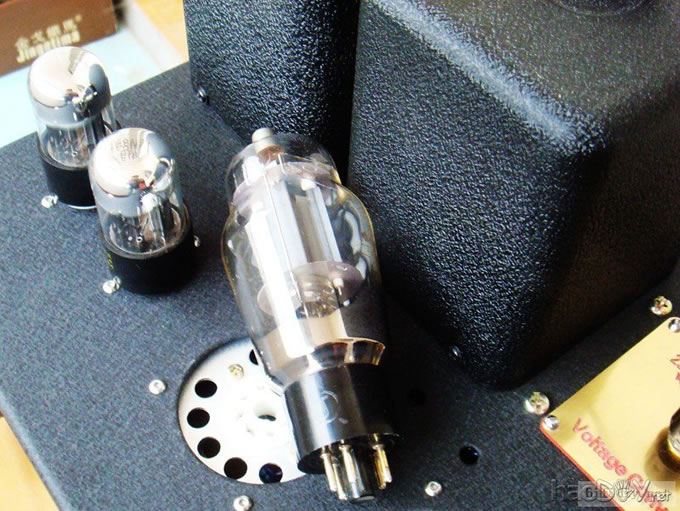

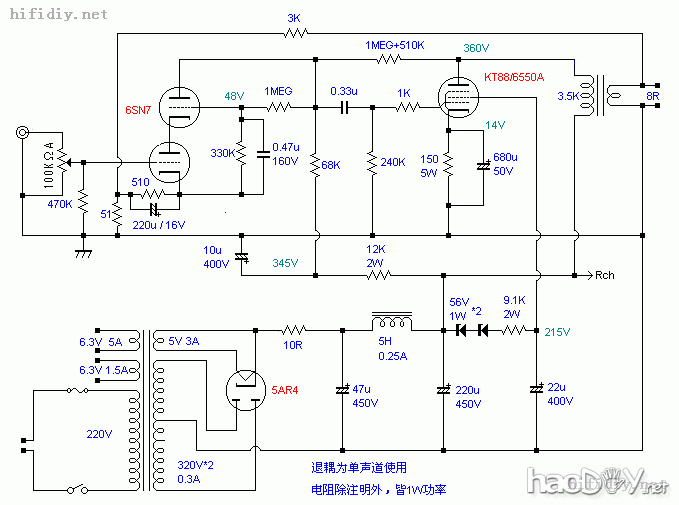

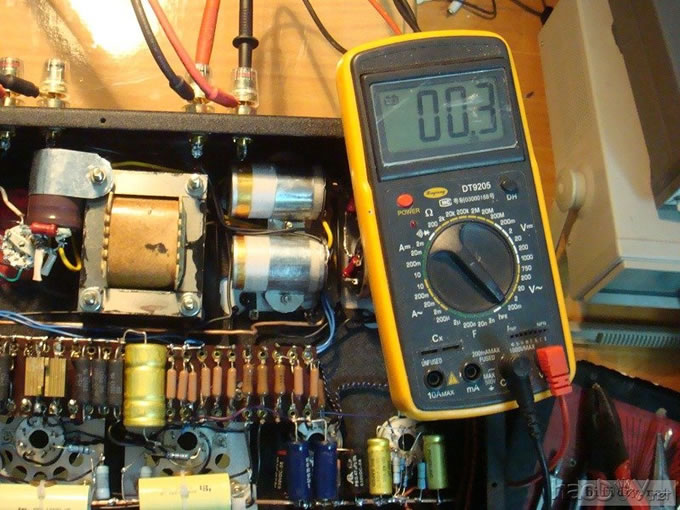

因为手头正好有十一档的开关。而且如果不同管子如果工作点稍有不同可以单独微调 听感实在不敢多言，因为表达能力有限，也与个人爱好相关。不过最近经常听6550和FU7，可以说一下。6550空气感一流，FU7声音密度感好，推动力都不错。 总电路实际上就是J版置顶贴的全部综合，结合这个贴子前面所讲，已经比较清楚了。画图无非就是加上切换开关，而且比较难画，就不画了。 不同管子的切换并不是每种管子阳流合适就可以，还牵涉到阳极电压，帘栅级电压，阴极电阻等共同决定管子的工作点，要达到3.5K的输出，按J版的原图标识工作状态是最佳的。还有J版的纯二并不适合固定栅偏压。 两声道独立的降压电阻和退耦。如果是纯二线路，6550 807 EL34 输出牛可以通用，只要功率够。 6550/KT88单端，输出功率13.5W
|
