0．0

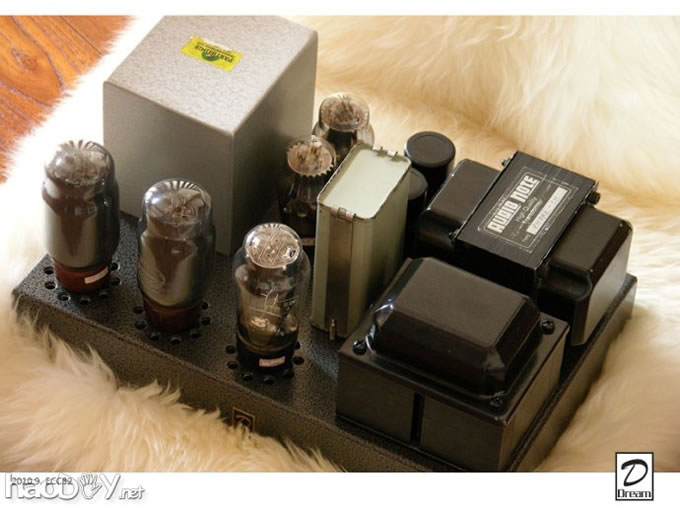

身居北京的黑胶大师四友兄是在下的好友。去年造访“四府”时，谈起他有一对英国雀仔的推挽输出变压器、想让在下帮他测试、试听一下。今年初，完成了这对变压器的测试和试听任务，向四友兄汇报之后，他进而提出让在下利用这对变压器为他做一部机器，并指明要求使用EL34管子。之后的日子，与四友兄多次讨论他的声音取向、希望的机器声音风格、机器外观、元件组合等等。按照四友兄的要求，这台机器拟用于推动他的15寸银TANNOY箱子，要求中高频质感好、细致。
1．0

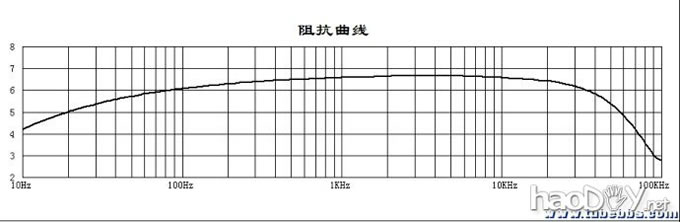

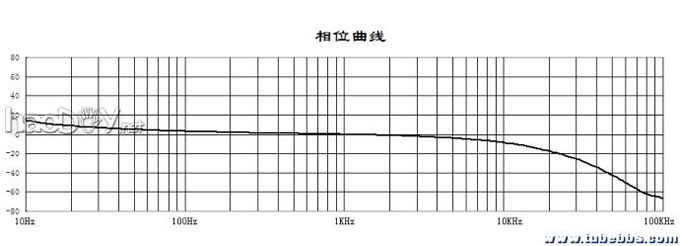

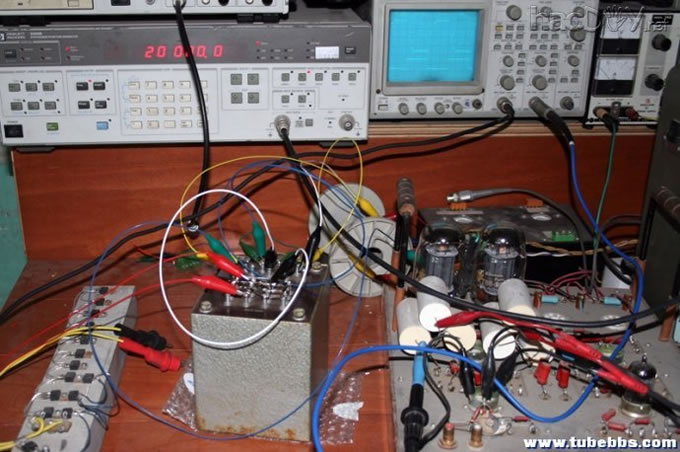

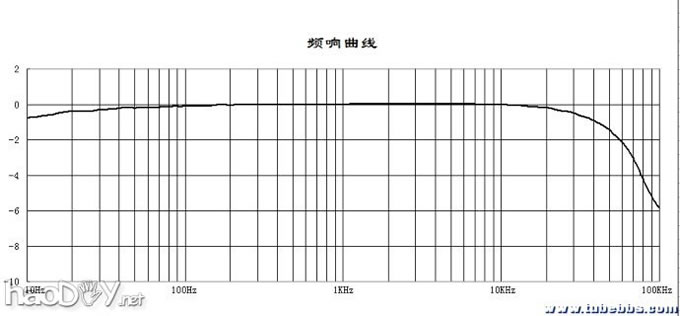

变压器是电子管放大器的核心，四友兄提供的变压器是英国的PARTRIDGE P4106，在当地的乐潘电子厂进行了测试，有关数据见附图。
2.0

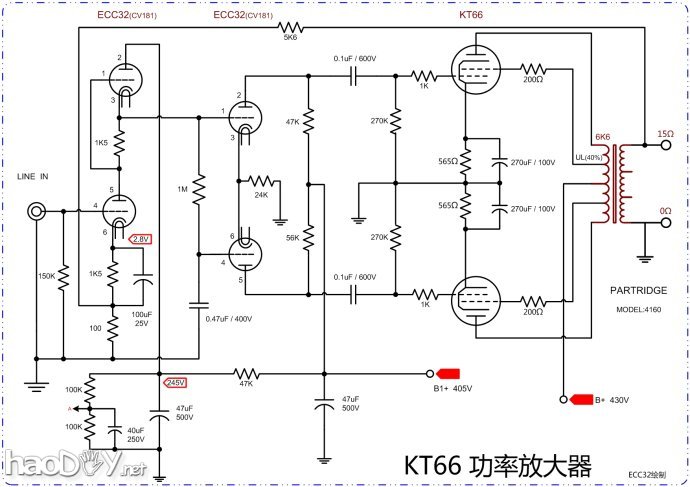

根据变压器测试的结果，我向四友兄建议使用KT66管子做功率放大管，但他手里KT66的管子不多，而且表示更喜欢EL34，根据他手里的管子和听音取向，在下设计了以下的电路：

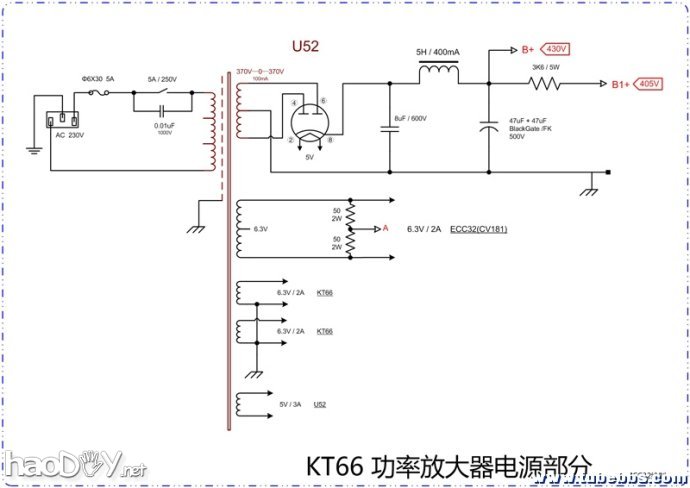

从电路图可见，第一级采用了ECC32的SRPP电路，取其频响宽、高频响应好的特点，第二级采用ECC32做长尾倒相，也是最简洁的倒相线路，参考以往做机的经验，管子的屏极电阻值取得相对较高以获得较好的韵味。末级采用超线性接法，也十分普遍常见。整机线路设计的平淡无奇，可以说是用的是“一颗淡淡的平常心”。
3．0 (责任编辑：admin) |
