混搭的乐趣——西电WE106/WE20A+TANGO牛电子管胆前级制作

时间:2013-02-11 18:41来源:未知 作者:ecc32 点击:
一.实践和观点 前置放大器(以下简称前级)是Hi-Fi系统中重要组成部分,也是发烧友颇为重视、甚至引发种种争议的一个东西。在叙述本人的制作之前,我想引用《前置放大器设计发展史》(【日】是枝重治著韩昌升译袁橹林校,以下简称《前史》)的文章,结合个人

混搭的乐趣——西电WE106/WE20A+TANGO牛电子管胆前级制作



    一.实践和观点


    前置放大器(以下简称“前级”)是Hi-Fi系统中重要组成部分,也是发烧友颇为重视、甚至引发种种争议的一个东西。在叙述本人的制作之前,我想引用《前置放大器设计发展史》(【日】是枝重治著韩昌升译袁橹林校,以下简称《前史》)的文章,结合个人在前级放大器方面有限的实践,谈谈对前级的一些看法。作于1985年、发表于1987年的《前置放大器设计发展史》从前30年前级的各种线路设计、音质评价入手,分析了各种前级的电路、声音特征,是截止目前我读过的最全面、客观的关于前级的文章(如果说有些许不足,那就是对颇为重要的WE系列前级研究的没有提及)。虽然,作者仅仅是一位业余研究家。但其一些观点在时隔20多年后的今天读来还时时令人拍案叫绝。
    按照《前史》作者的预测,随着密纹唱片的出现而发展起来的前级。对于广泛使用的CD唱机、不再需要通过RIAA均衡器的情况。势必分成两个方向来发展:

    第一个方向是专搞选择功能和音量调节功能而成为所谓“选择箱(select box)”式的存在。
    第二个方向是设置十分讲究的音质调整电路,借以维持前置放大器的存在。

    (以上斜体字为《前史》原文摘抄,下同)
    前级经过了20多年的技术发展,十分准确的印证了是枝重治的预言。
    在目前,我接触的发烧友中,持上述两种观点并身体力行的都存在。甚至更有人认为,只要放大器的放大倍数足够、能调音量,前级就是一个可有可无的东西。
    而在下的实际听音和分析认为,夹在CD机(或其它声源)与功率放大器之间的变压器或电位器无源前级能否出好声,不仅仅取决于它本身,还和前面的CD机的输出特性和能力有关。电压的增益与功率的放大实在是两回事情。一部分无源前级在播放小作品时柔媚动人、但大作品时显得动态不足,相对较柔弱也是这个原因。
    “只要放大器的放大倍数足够,有可以调整音量的后级放大器或在CD、DAC输出端可以调整音量,前级就是一个可有可无的东西。” 的观点,在下不敢苟同,这个观点是片面的,持这个观点的人可能还没有理解前级存在的根本意义所在。
    至于在下本人,因为以交响乐为欣赏主体,故一直在学习、实践有源前级,试图将前级作为一种音质调整器件对待。



混搭的乐趣——西电WE106/WE20A+TANGO牛电子管胆前级制作



混搭的乐趣——西电WE106/WE20A+TANGO牛电子管胆前级制作

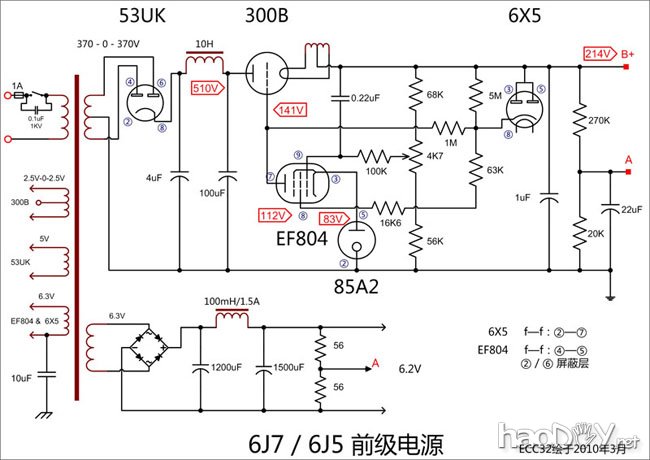

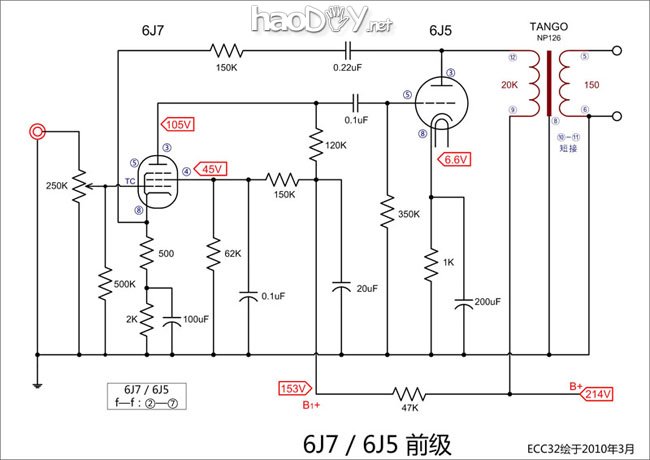

线路与电源图


    《前史》作者的某些观点十分富于见解并有趣,比如:


    1)设计前置放大器的必要条件
    在前置放大器设计家中,是不乏性格独特的人物的。笔者以为,只有对于事物很执著、具有躁郁气质的人,才能制作也良好的作品来,如前所述,前置放大器这种东西只靠在电路下工夫是并不能做得好的。它要求设计者必须是入迷的音乐爱好者,同时又是能对事物进行系统性分析,从人-机之间的有机结合的角度来对待机器的人。笔者基至认为考虑前置放大器的电路和考虑前置放大器整体在本质上是互不相关的两码事,并且还要断然地讲这一点是最重要的!有趣的是,在有名的前置放大器设计家中,很少有专门搞电路的人。像最著名的S.B. Marantz就是如此。他曾是一名美工设计师。
    在下曾对这段话感到非常困惑,经过了这些年的前级实践。目前,对这个观点有了初步理解:
    在音响放大器系统中,前级是掌控重播声音神韵的主角。
    前级的作用除音量控制、功能切换和阻抗匹配之外,存在的最根本目的是掌控整个放大器系统的神韵!它决定了系统声音的音响性和音乐性。从HI-FI角度,发烧友常说的“线条、动态、声场、包围感、临场感………”都取决于前级。从这个意义上说,仅仅保证前级电路技术的正确性是远远不足够的!
    制作一部优秀的前级除了技术正确之外,对作者的音乐素养和对正确声音的把握能力要求比后级更高。电子技术,在放大器尤其是前级制作充当是“解决问题”的角色。而艺术修养对声音的正确与否的把握是“发现问题”的基础。所以,在前级的制作中艺术性优先于技术性。在目前的技术条件下,试图仅靠电路技术、仪器测试就可以做出好前级是不可能的。


    2)稳压电源在前级的应用
    然而如果从设计思想来看,首位又应该给哪一个呢?我认为应属于辰口肇氏的针对包络失真采取了措施的前置放大器。这是一个革命性的前置放大器,是本着“放大器不过是电源的调制器”这一想法出发设计的先驱。本机的特点是全部废除了去耦电路和采用了稳压电源。辰口氏的意见是,去耦电路的能力随着频率的下降而下降,当接近直流时更是如此,会产生不可忽视的包络变动。因此,他给交流放大器用上了到那时为止主要是用于直流放大器的稳压电源,并在设计交流放大器式前置放大器时,特别注意了耦合时间常数的选取。辰口氏前置放大器是和前述和田氏放大器同样都提出了重要的设计思想,而且是提出了更为重要的设计思想的。辰口氏前置放大器可以说是奠定了今天具在代表性的电子管式前置放大器美国Audio Research公司SP-10基础。
    Audio Audio公司的SP-10从一切方面说都属于电子管式负反馈型均衡电路的最成熟的产品。可以说它把Marantz型电路发展到了登峰造极的地步。其均衡电路的初级与次级都采用了6DJ8两管并联。
    它最值得注意的地方是电源,十分讲究。它为均衡电路中两管并联的6DJ8分别设置了独立的稳压电路,仅均衡电路就总共用了6个稳压电源。稳压电路由半导体构成,可以说相当于并联去耦电路中的去耦电阻,而作为它们后盾的则是以6L6GC为调整管的稳压电源(图40)。这就完全消除了各级通过电源而产生的耦合。
    做得最彻底的是灯丝电源,也是由各自独立的稳压电路对左右声道各放大级供电的。
    是笔者极为喜爱的一种前置放大器。笔者认为它不失为最后装点重视均衡型控制放大器的极为成功之作。
    在发烧友的讨论之中,前级的高压电源用还是不用稳压电源一直争执不下,比较有代表性的观点是说用了稳压电源之后,声音会缺乏活力、会“死”、“硬”。甚至有人提出在市电稳定的情况下,根本不必用稳压电源。是这样的吗? (责任编辑:admin)
