胆机输出牛变压器MM2绕法第一版正式公布

时间:2012-10-21 12:19来源:hifidiy.net论坛 作者:忘记咪咪 点击:
MM2绕法第一版正式公布,本绕法只在本坛发布,不得转载。这个绕法只是一个结构形式,希望各位可以自由发挥,所以不要直接问我什么什么牛要怎样做之类。当您在设计制作中遇到困难可以提出来,我会尽量帮忙。 有几点经验供大家参考:输出牛次级的绕法(确切的
MM2绕法第一版正式公布,本绕法只在本坛发布,不得转载。这个绕法只是一个结构形式,希望各位可以自由发挥,所以不要直接问我“什么什么牛要怎样做之类”。当您在设计制作中遇到困难可以提出来,我会尽量帮忙。
有几点经验供大家参考:输出牛次级的绕法(确切的说应该是次级的结构)比初级重要;初级采用Z字绕法没有必要(可以搜索我以前的帖子,关键词:分布电容);不要过分追求初级大电感量,要考虑效率下降带来的负面影响。

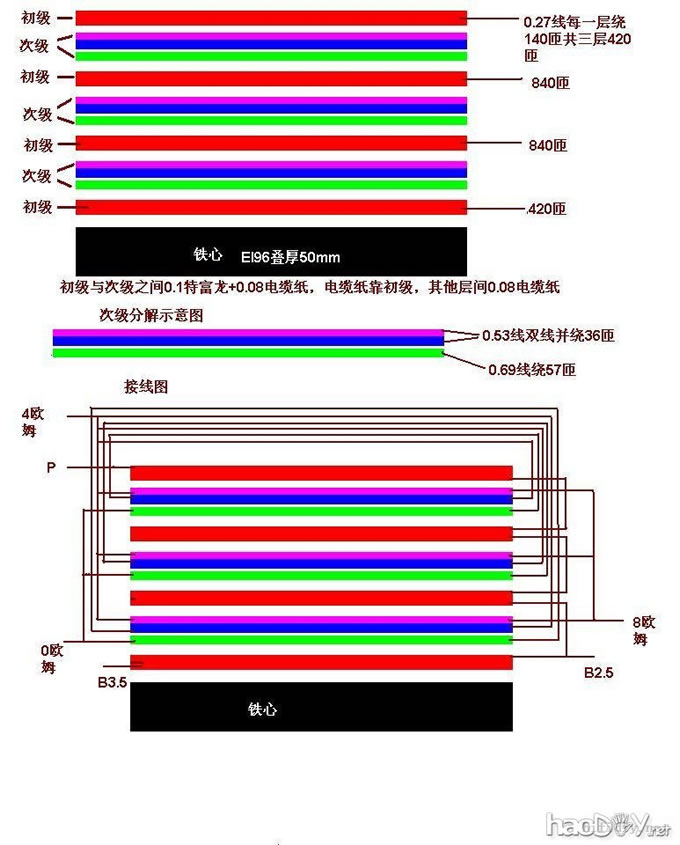

胆机输出牛变压器MM2绕法第一版正式公布



第二版正在实验,同样的匝数谐振频率已经到了130KHz(未浸漆),可能明年与大家见面。

谐振频率高了就可以不用特富龙了,成本就下来了

2520匝谐振频率在不浸漆时是115-120K。

是这对300B、2A3,KT88和6550建议用大一号铁心,数据适当更改就可以了。

并绕的是为了时4欧姆绕组与8欧姆绕组占的宽度一样,并绕的分布电容不参与谐振,因此谐振频率不会因为分布电容增加而降低,并绕等效到初级P端的分布电容约增加20-30PF,该电容会对高频衰减,对抑制振铃反而有帮助,从实验结果来看并绕的方式更有利。

次级绕法比初级重要是我多次实验的结果,在我以前的帖子里提到过,最重要的还是谐振频率的问题,其中的规律我还在摸索。
