A类超线性12SL7 SRPP / KT88 SIPP电子管放大器

一对推挽类A，超线性单块管放大器，可以使用几种不同的KT77 / 6L6GC / KT88与12SL7驱动程序和6NO30管，真空管，包括。放大级是基于紧凑型的Hi-Fi功放的梅尔文·莱博维茨。

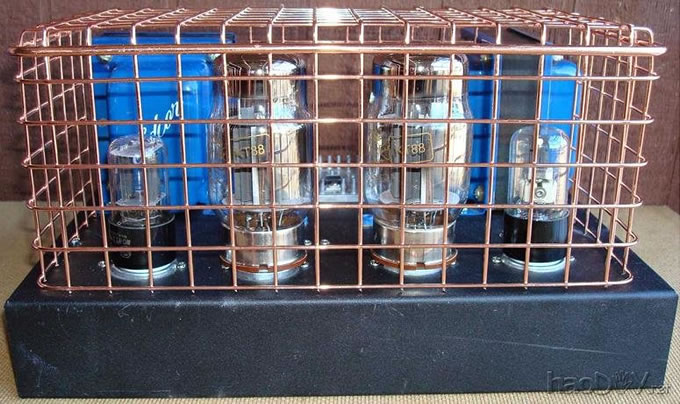

照片1：OddBlocks前视图金狮奖KT88管

什么是一个6NO30吗？听起来像一个俄罗斯管。这不是，请继续阅读来了解一下。一件事做它，自己动手（DIY）音频的是，它是一个旅程，而不是终点，它永远不会结束。一个项目到另一个地方。唯一的限制是时间和金钱。DIY音频了很多关于完美。虽然我是很乐意与我以前的电子管放大器的项目，我觉得有提高的空间（在这里再一次的旅程）。以前的项目，OddWatt的225（6SL7 SRPP / KT77-A级推挽电子管放大器）是在日常操作和（的JJ KT77管道）有一个美妙的声筒。奇数块都比较类似，只是它们是两个独立的放大器，并计划前，能够使用任何共享相同的引脚安排（6L6GC，KT77，KT88，EL34，6CA7和所有的变种）的功率管。TubeDepot 。com这些管子- NOS和新的生产有一个很好的选择。我最初使用KT77管，因为我是熟悉的声音，这将是一个很好的起点。我尝试了电Harmonix公司KT88管放大器。使用EH KT88管一直是混合的情况。EH KT88可以提供更多的权力，但声音是不同的KT77。此外，他们的行为并不在这个特殊的放大器。我怀疑的原因是有关的热问题和使用共同的（联合）阴极偏压。该电路允许的偏差进行调整（25欧姆可变电阻器），但EH管不保持同步。或其他管（不可预测的是哪一个）将开始进行超过其公平分担的电流。随着电流平衡的设计是一个重要的考虑因素，这是不好的。相比之下，JJ的6L6GC管和JJ KT77平衡在1毫安和呆在那里。这是可能的，这是一个情况，只是一个品牌的KT88s。因为我已经获得一组新的生产金狮奖KT88管，他们表现完美。我为什么不会进一步推测的一个品牌工程，以及其他不。这仅仅是事情的方式。如需更完整的描述两个阶段的放大器工作的的原OddWatt项目（ECC802S SRPP / EL84（6BQ5）管推挽放大器）。SRPP驱动器和SIPP输出的工作很好地结合在一起。9针的应用程序的另一种驱动程序的类型是5751。管将直接替代八进制12SL7在这个电路中。其他管5751（12AU7，12AT7和12AX7）具有相同的基本尝试过，但没有执行，以及5751。

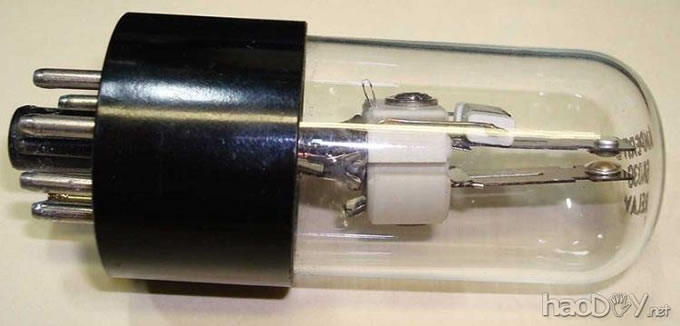

照片2：6NO30热继电器管

由于在几乎所有的管项目危险电压使用。接触处的电压在该电路中的各点可以是致命的。如果你不熟悉管设备或高电压与没有经历过，也许这并不是一个合适的项目。

这是一对单块放大器 - 每个都有其自己的电源。在某些方面，这是更复杂的和昂贵的，而且在某些方面更便宜，更容易和具有优势。对于初学者来说，如果你只需要1安培，那么你只需要建立一个。第二，如果你需要（也许是一个重低音扬声器），那么你可以建立三种。在立体声版本，它需要两个电源变压器，整流器和滤波器。但变压器的成本低于所需的一个单一的机箱立体声放大器的1。一个附带的好处是，你不需要一组车轮移动的放大器。一个单一的机箱放大器的重量超过50磅。

SRPP / SIPP管的放大器设计与CCS

设计的目的，我发现，几乎潜在的功率管分为两类。“A”组KT77，6CA7，EL34，6L6GC和相似的变种。“B”组由KT88，KT90，6550及其变种。不同的是在两者的偏置电压和最大功耗。在测量和听力部分，我与差异。以前Oddwatt放大器（其他项目）的基本电路是一样的。我看不出有什么理由搞砸了一件好事。虽然有一些改进。CCS在原来的放大器LM317是一个标准的稳压器IC。我自切换到LM317HV的。击穿电压裕度更好。我明白，这是终止，但也有许多可用的部分房屋。这真的是只需要“B”版本。“A”版本可以使用标准的LM317。至目前为止我还没有被告知任何故障在任一应用程序，但我感觉不舒服的37伏评级KT88应用的标准件。 (责任编辑：admin)
