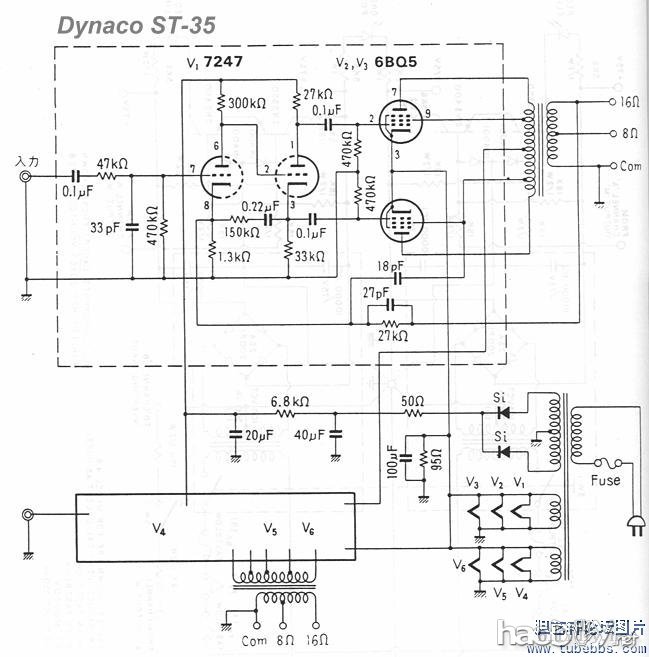

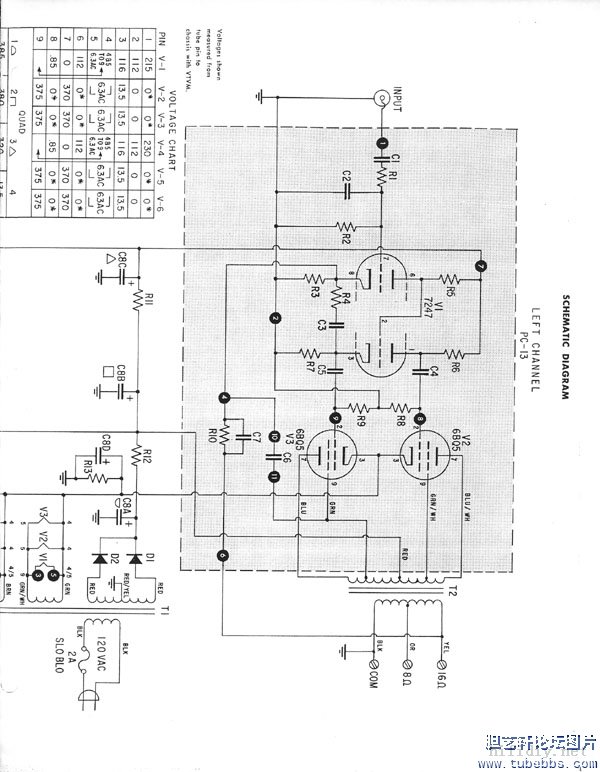

DYNACO ST-35（A）.jpg (72.6 KB)

DYNACO ST-35（B）.jpg (86.77 KB)

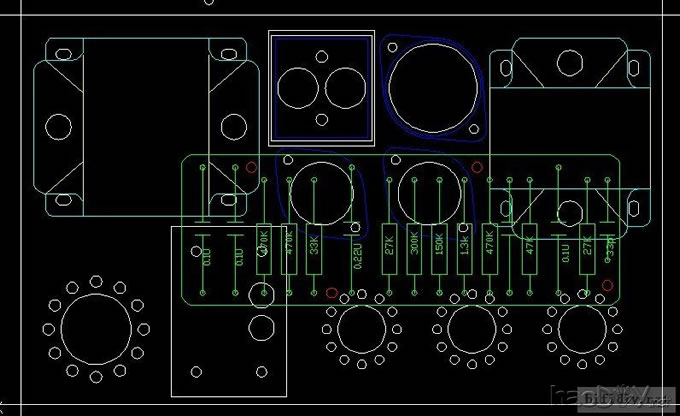

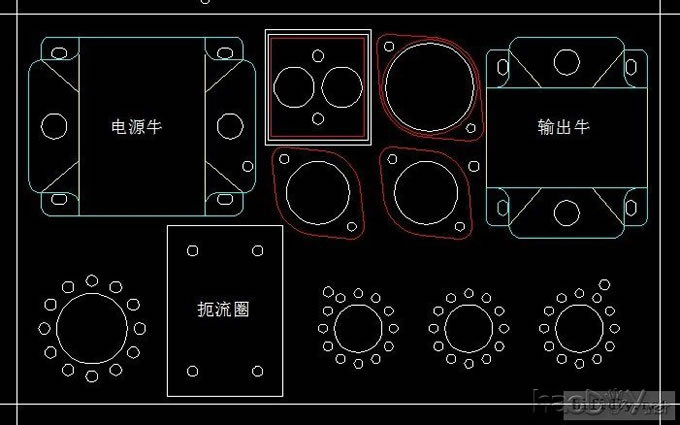

把搭棚板放置到机箱里面，并找出合适位置作为搭棚板的固定孔：图中4个红圈。

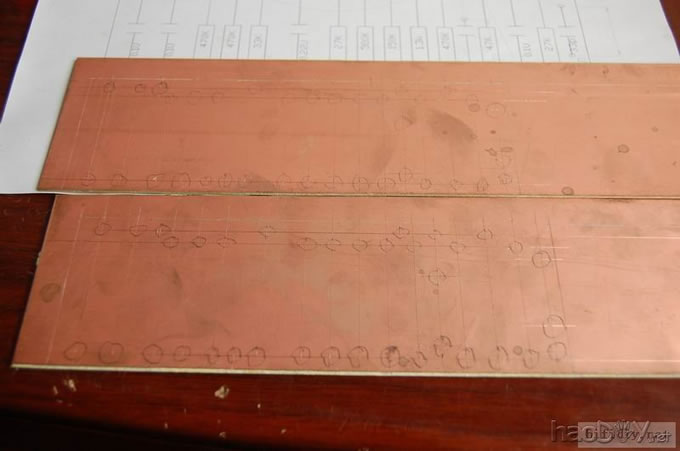

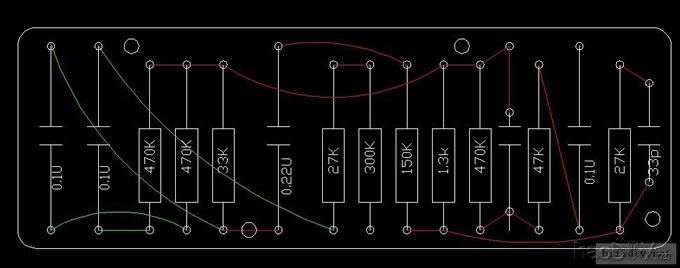

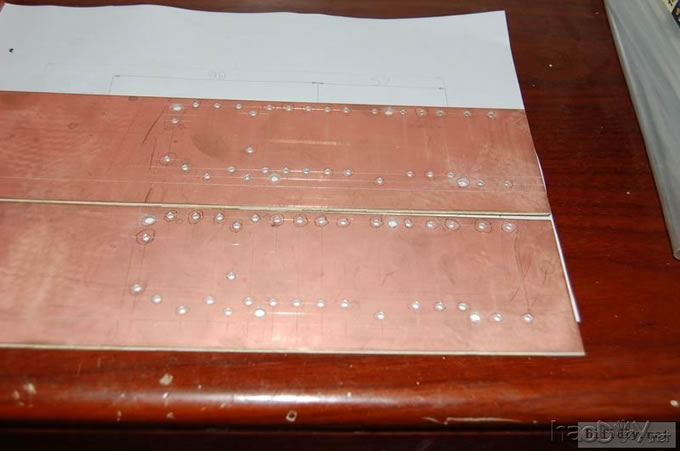

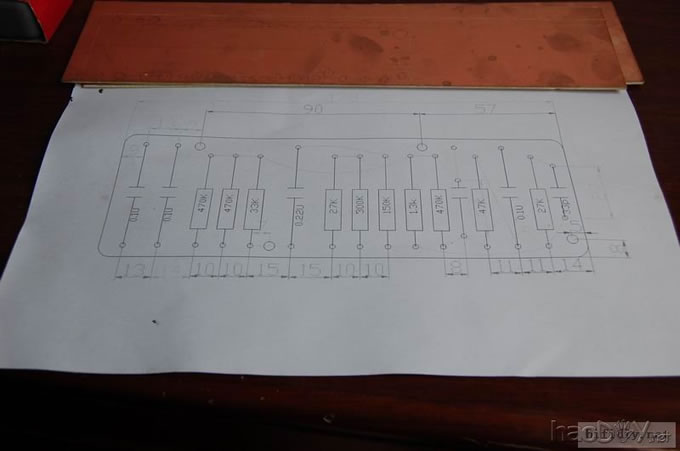

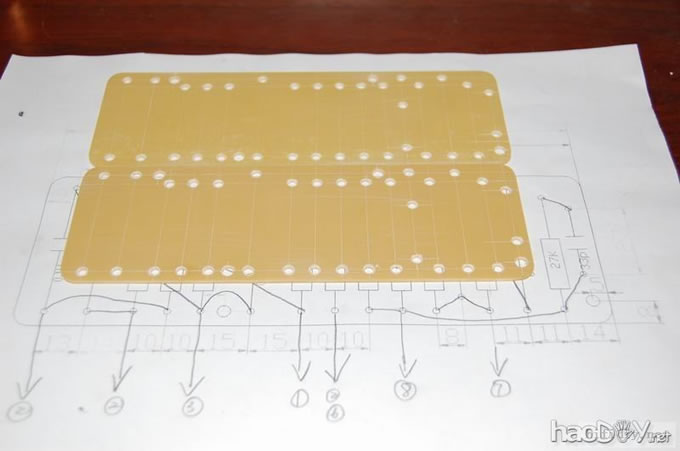

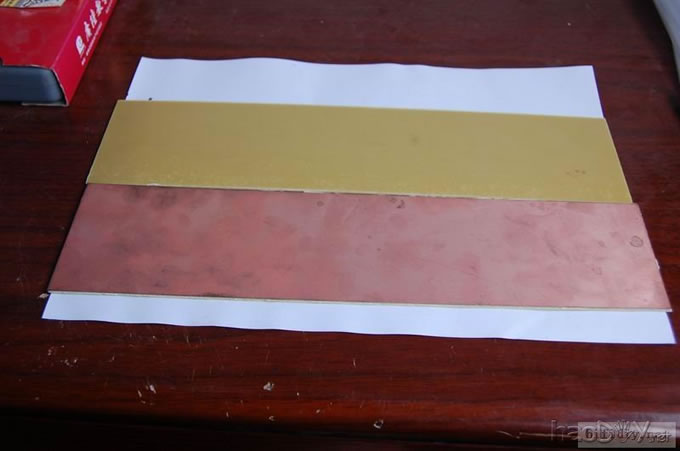

装配图纸设计完毕后开始制作搭棚板：我用的2MM后环氧覆铜板。根据CAD搭棚板图纸画线钻孔



搭棚板开好孔后用三氯化铁腐蚀。锯掉多余部分并打磨边角。

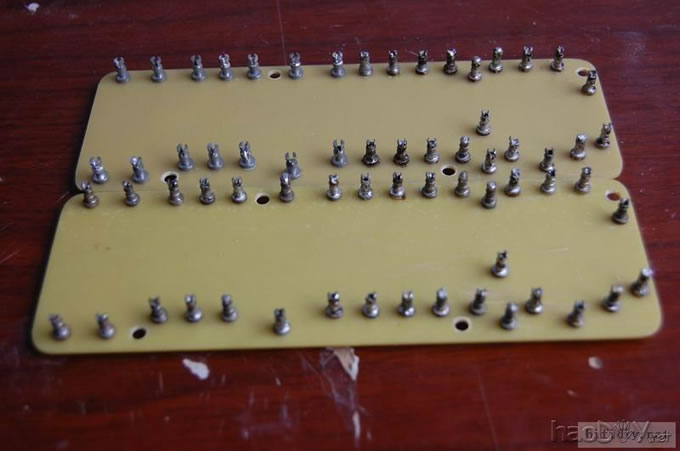

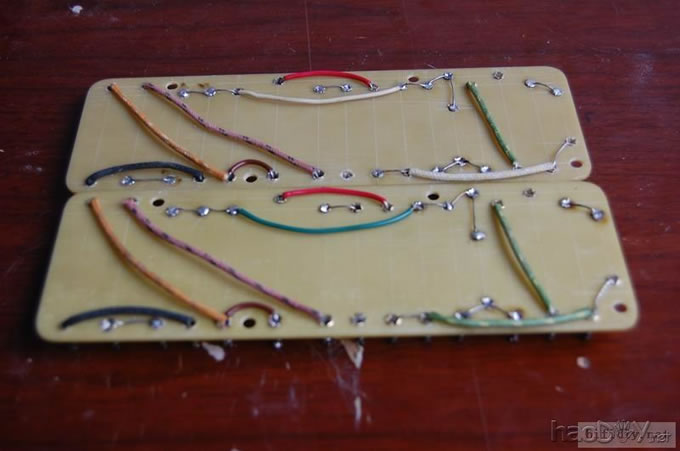

卯上搭棚钉，并连接背后连线。

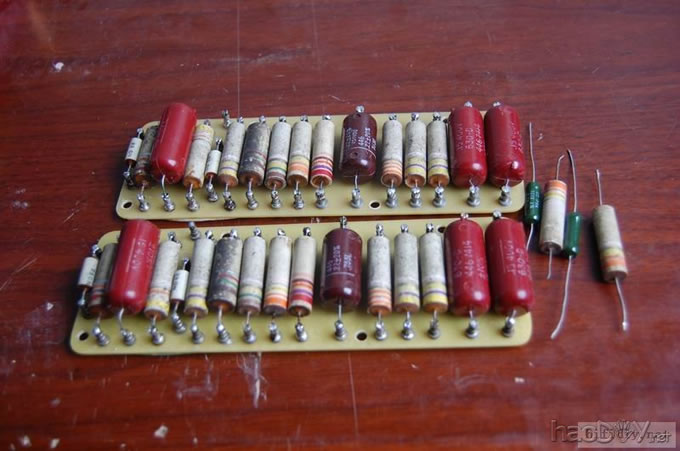

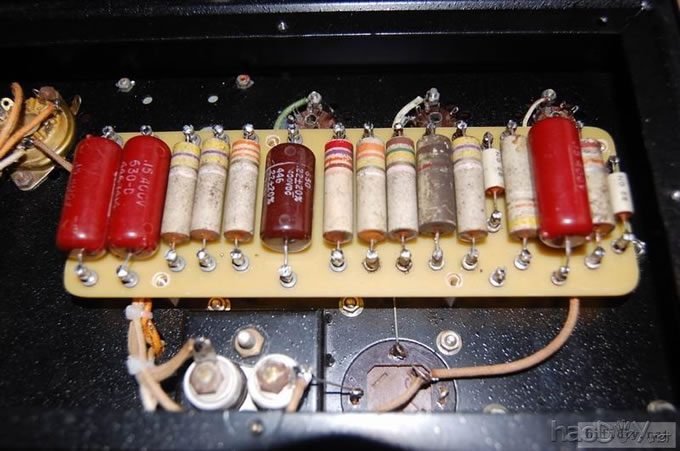

开始焊接电阻电容。用的全部是英国瓷色环高精度粗管电阻。

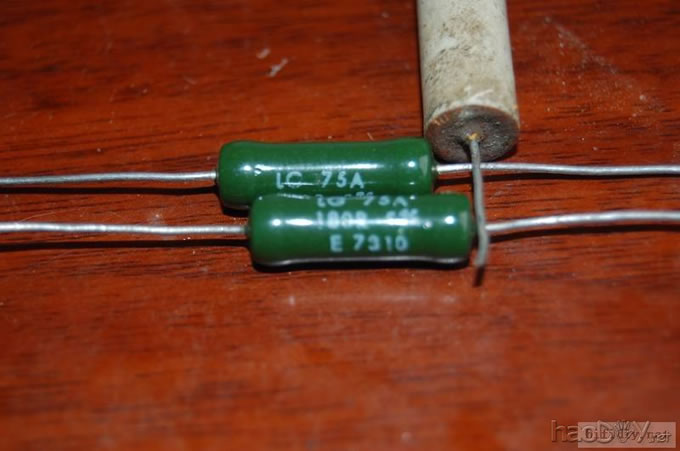

EL84的阴极电阻：也是英国货。

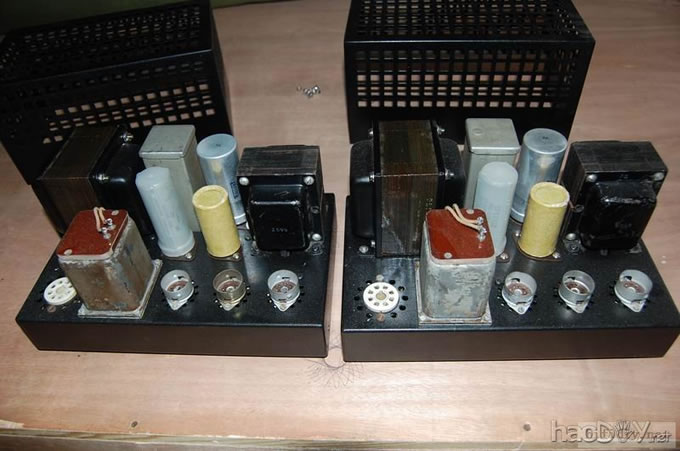

把订做好的机箱装上牛、电容、管座、接线座等。

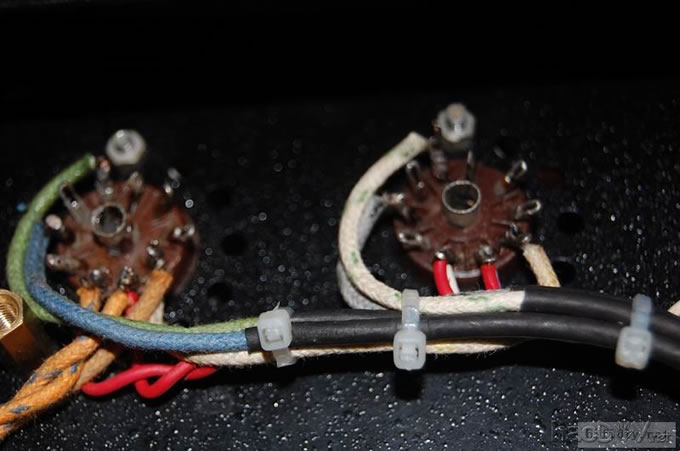

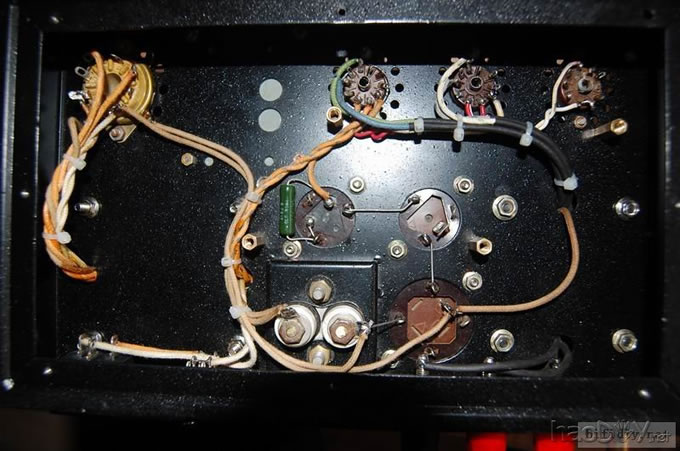

连接好机内该连接的电线，并整理捆扎。

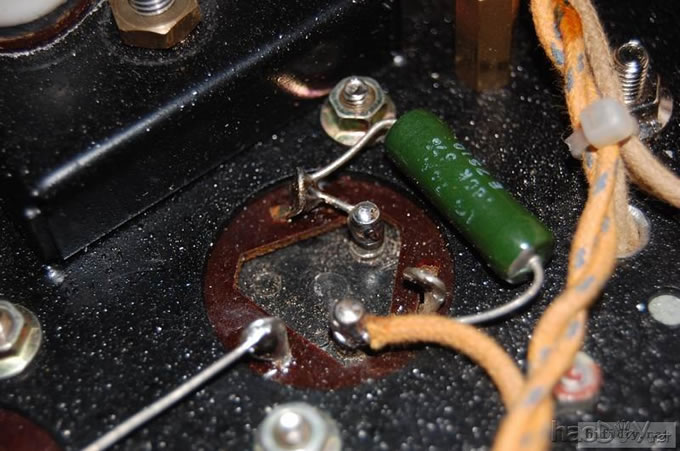

焊接EL84的阴极电阻


焊接推动级的降压电阻，并接好推动级的供电线。

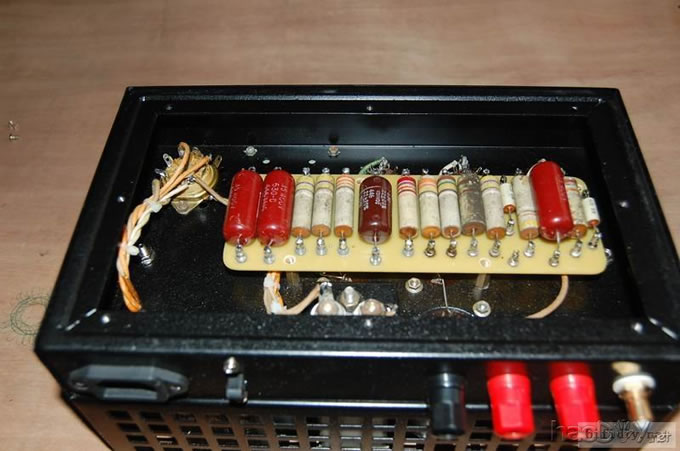

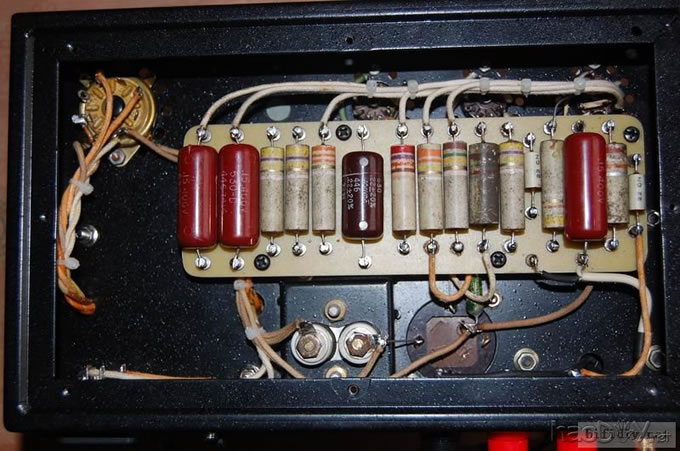

把搭棚板放置试试，十分合拍

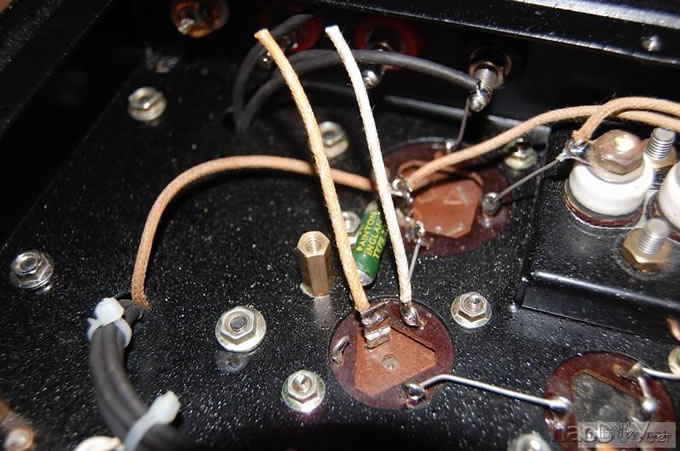

焊接好与放大部分的管座连线

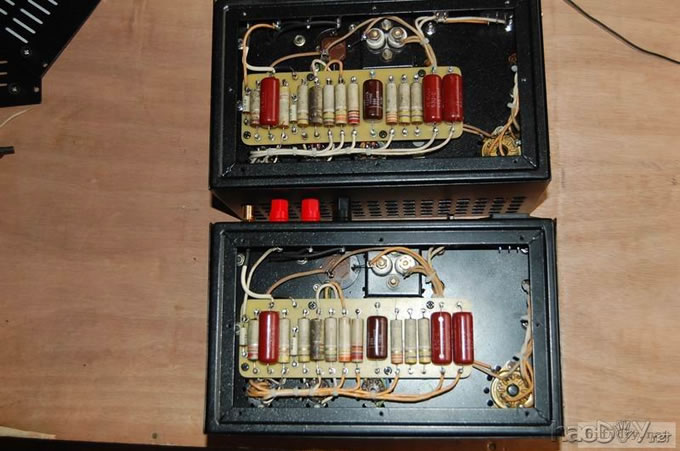

一对机器焊接工作完毕

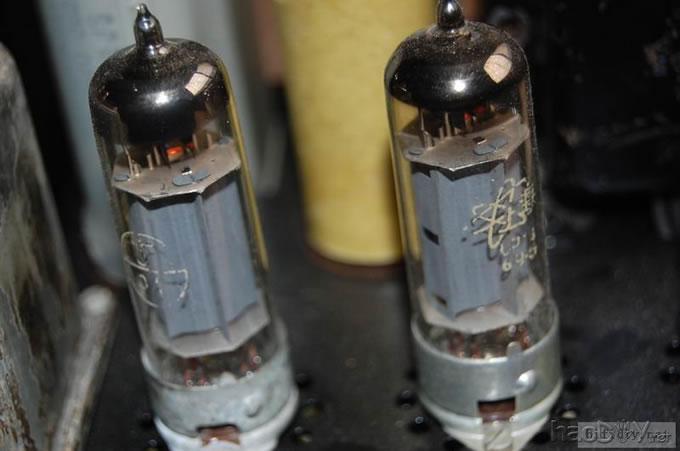

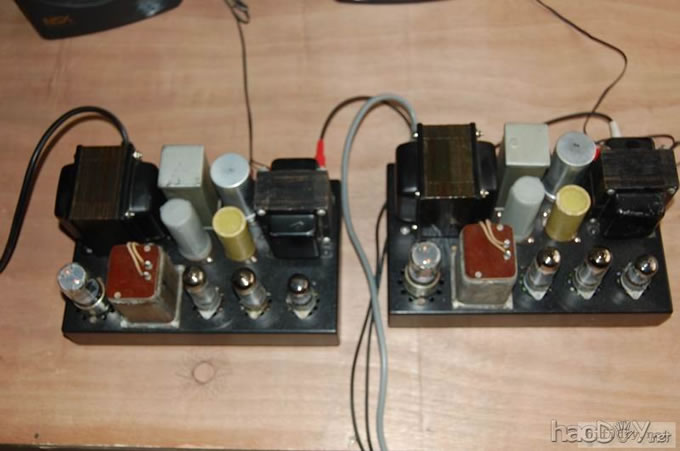

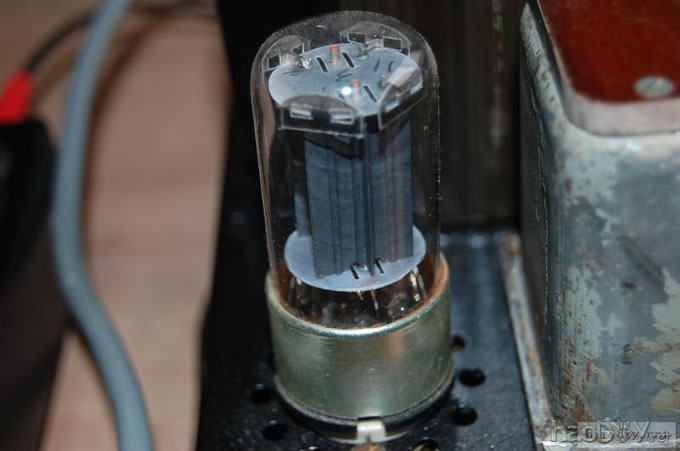

插上炮灰管子，通电试机。

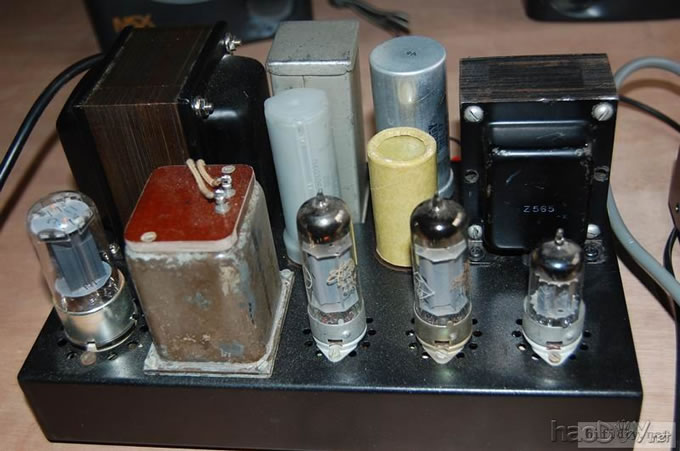

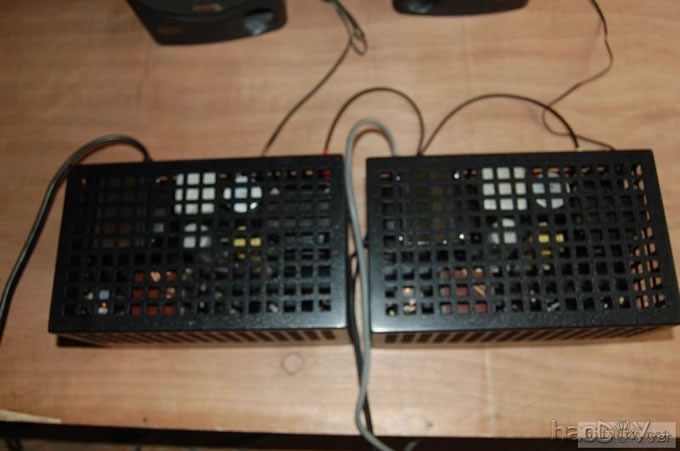

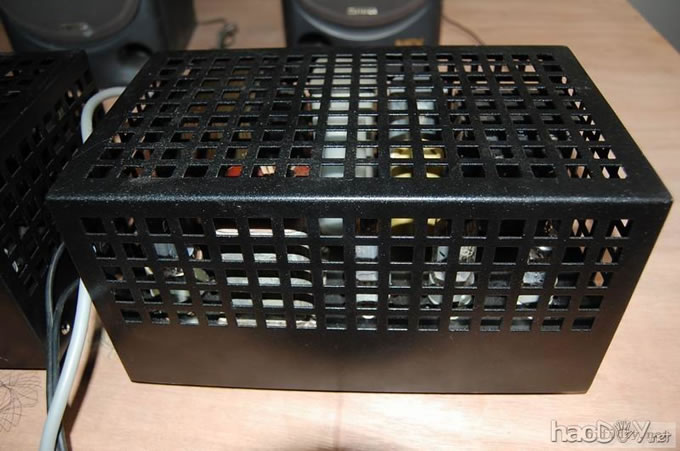

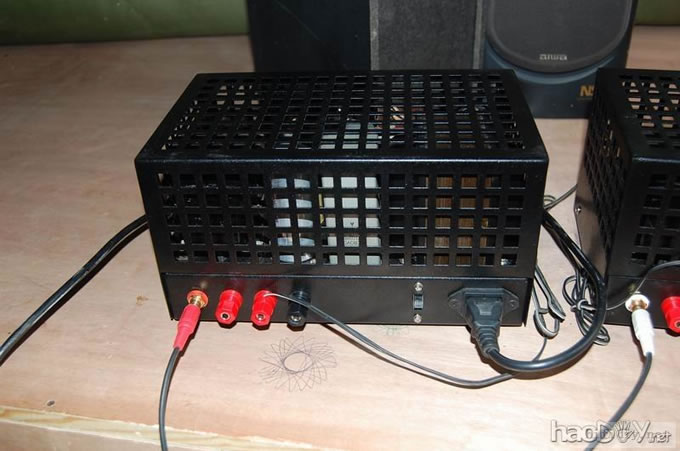

装上底板、网罩，开始煲机。在通电试机时测了各处电压，基本上都是正常的。这种复刻名机的装机，基本上不需要怎么调试。
大力宝ST-35机器是诸多古董EL84PP机子中十分靓声的机种，原装输出牛Z565的质素非常好。原装ST-35机器是纯后级合并机（左右声道合并），整机使用一只76*50的电源牛，晶体管全波整流，使用时电源牛发热很厉害。我是针对原厂机的这个弊端，加强了电源供应，现每声道用一只86*50的电源牛，增加胆整流、油浸电容、扼流圈。声音素质对比原装机器有不少的提升。


现在的声音已经很甜润，听惠威试音碟，动态、味道本人认为都很好的兼顾了。本机器的底噪也控制得十分小，离开音箱10CM左右距离已听不到噪音。
