正式版6sn7(6n8p)+el34单端胆机纯2之制作

时间:2012-10-25 17:35来源:hifidiy.net论坛 作者:老牙 点击:
前段时间测试版本折腾了一段时间,心理基本有底了,趁热打铁做成品,J版的纯2线路,咪版建议用300B线包,我还是想等咪版出el34.6P3P等单端线包再下手,铁芯已经购回,96片(32*50)。暂时先用雨滴02的牛牛,等以后再升级了。 6N8P+EL34纯后级,带音量电位器,
前段时间测试版本折腾了一段时间,心理基本有底了,趁热打铁做成品,J版的纯2线路,咪版建议用300B线包,我还是想等咪版出el34.6P3P等单端线包再下手,铁芯已经购回,96片(32*50)。暂时先用雨滴02的牛牛,等以后再升级了。
6N8P+EL34纯后级,带音量电位器,坚持我的2极管整流思路,交流灯丝,一般的零件。

正式版6sn7(6n8p)+el34单端胆机纯2之制作

开焊了,有点叛逆的布局


正式版6sn7(6n8p)+el34单端胆机纯2之制作

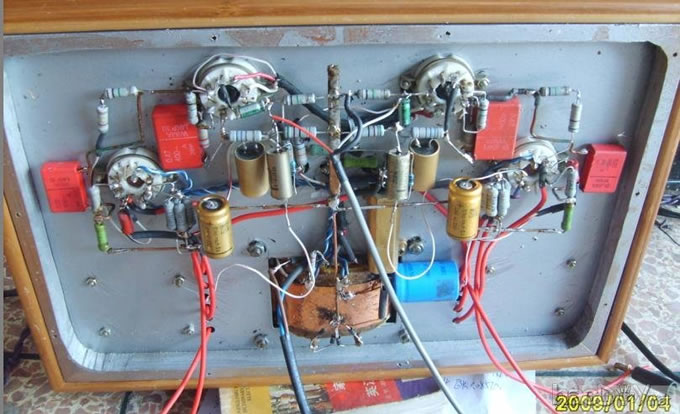

先焊起来测试,一贯的乱, 没有啥噪音,


正式版6sn7(6n8p)+el34单端胆机纯2之制作

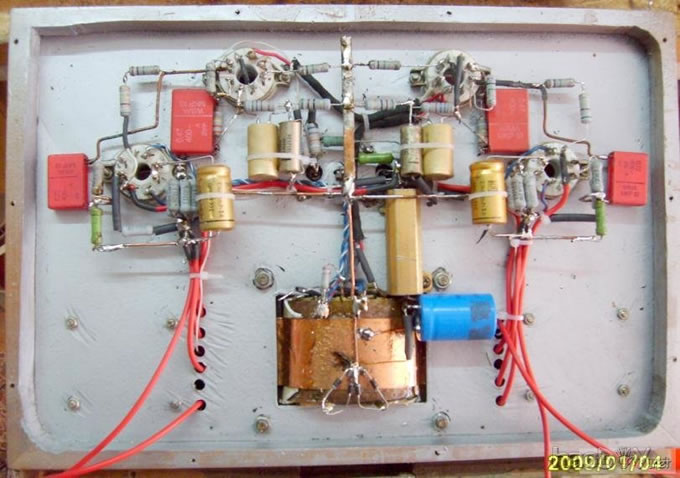

整理



正式版6sn7(6n8p)+el34单端胆机纯2之制作




整理2



正式版6sn7(6n8p)+el34单端胆机纯2之制作



有劳咪版了。等待也是种折腾。

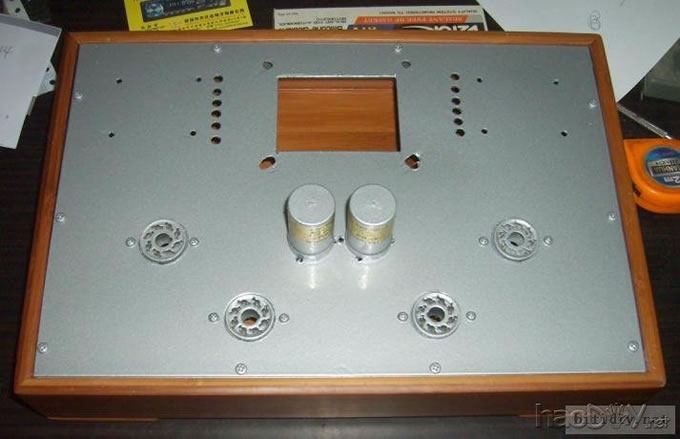

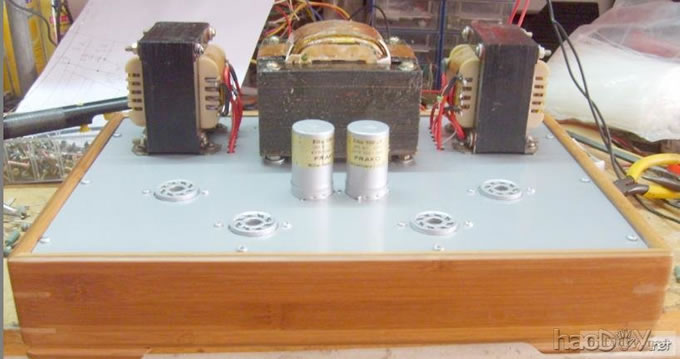

机器做的差不多了,下午打孔,安装附件等等,和另一个朋友一起搞了小半下午,刚刚收工等晚上总装。信号输入以及电源开关全部采用沉孔式安装方式,后面看起来密密麻麻的。前面就留一个电位器的安装位置,简介洁得很。

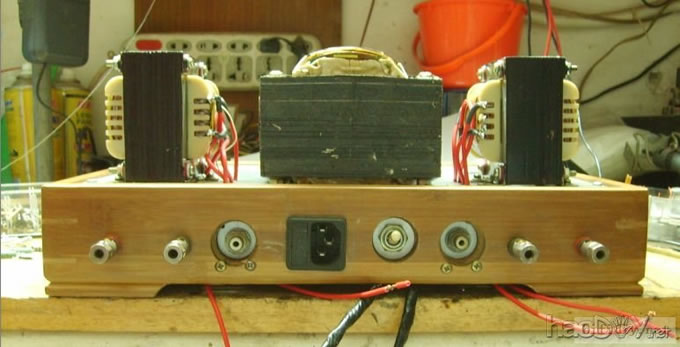

后面的接口排布



正式版6sn7(6n8p)+el34单端胆机纯2之制作

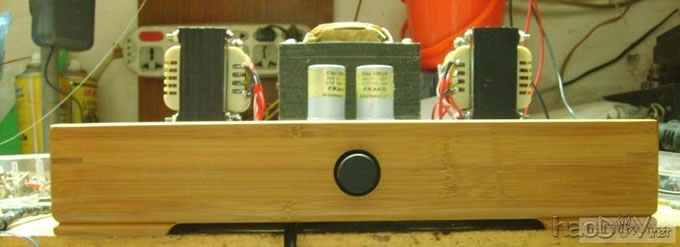

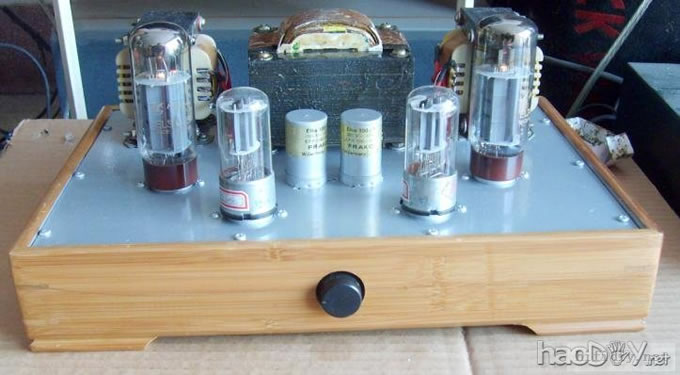

前面



正式版6sn7(6n8p)+el34单端胆机纯2之制作

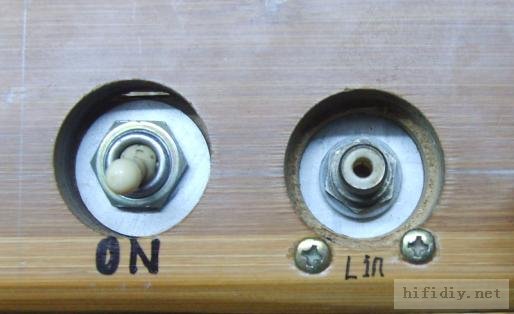

沉孔式安装



正式版6sn7(6n8p)+el34单端胆机纯2之制作



折腾并快乐着,谁搞谁知道!!!正式版6sn7(6n8p)+el34单端胆机纯2之制作

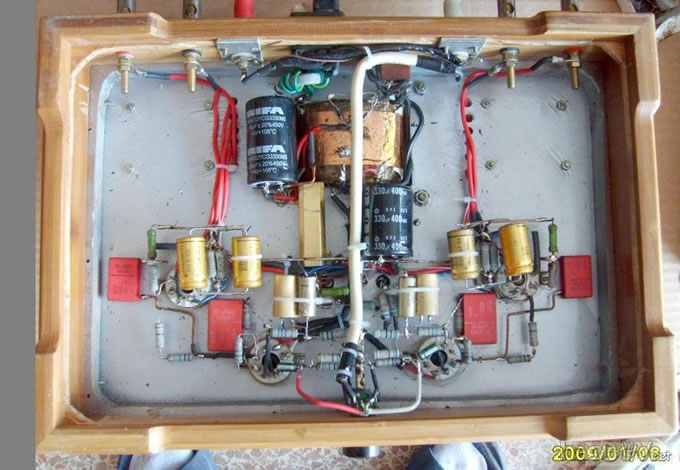

总装完成

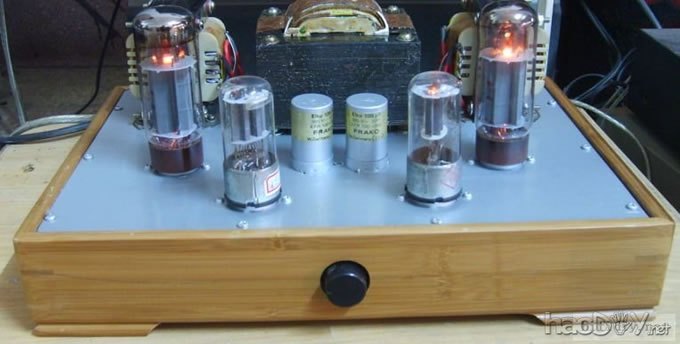

测试



正式版6sn7(6n8p)+el34单端胆机纯2之制作


机机已经定型,趴着喇叭听略微有100HZ哼声,已经不碍事了。用我的破喇叭听,无法辨别倾向,听起来舒服就是了。

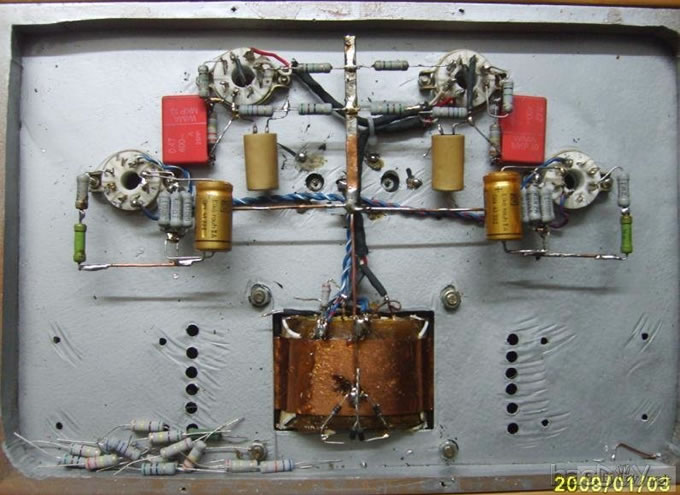

高压用2极管桥式整流,负极直接落牛牛外面的铜皮,然后顺中轴线拉到电位器,全对称式焊接和安装,信号线直接顺着地线一路跑过去,没啥多余的绕路了。灯丝交流点灯,我喜欢,哈。
牛罩下一步制作,暂时还没想好用啥材料。
首次灯泡整机完成。感谢大家的参考资料。


正式版6sn7(6n8p)+el34单端胆机纯2之制作




正式版6sn7(6n8p)+el34单端胆机纯2之制作


线路图采用J板的纯2线路,每个声道各用一只6N8P和EL34。

正式版6sn7(6n8p)+el34单端胆机纯2之制作
