自制和田茂氏电子管胆前级

时间:2012-10-21 12:35来源:未知 作者:admin 点击:
和田茂氏胆前级是推出的第二代的胆整流胆前级,在开发第一代的胆前级时,由于当时人手以及资源的限制,我们没有能够开发出胆整流电路,这不能说不是一个遗憾。如今我们对第一代胆前级进行了大幅度的变动及改进,为它配上了漂亮的外壳,增加了胆整流部分,使它
和田茂氏胆前级是推出的第二代的胆整流胆前级,在开发第一代的胆前级时,由于当时人手以及资源的限制,我们没有能够开发出胆整流电路,这不能说不是一个遗憾。如今我们对第一代胆前级进行了大幅度的变动及改进,为它配上了漂亮的外壳,增加了胆整流部分,使它重新焕发光彩。<br>
    以下就是和田茂氏胆前级的定型外观,由于涉及到高发热的电子管和采纳了胆机发烧友贯用的电子管机器的外观形势:电子管外露、。使得它看起来很像一台小型的胆后级。

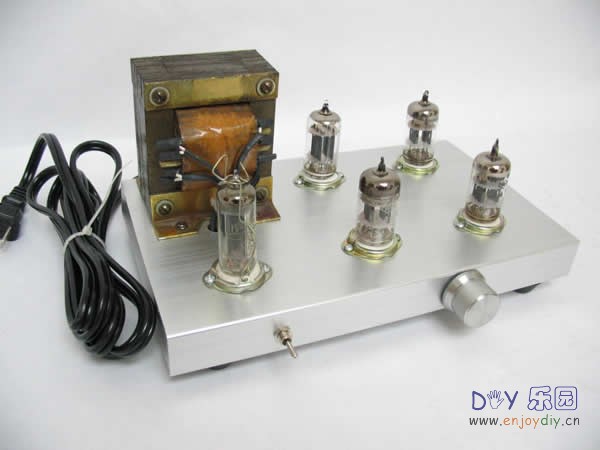

正面图:

自制和田茂氏电子管胆前级

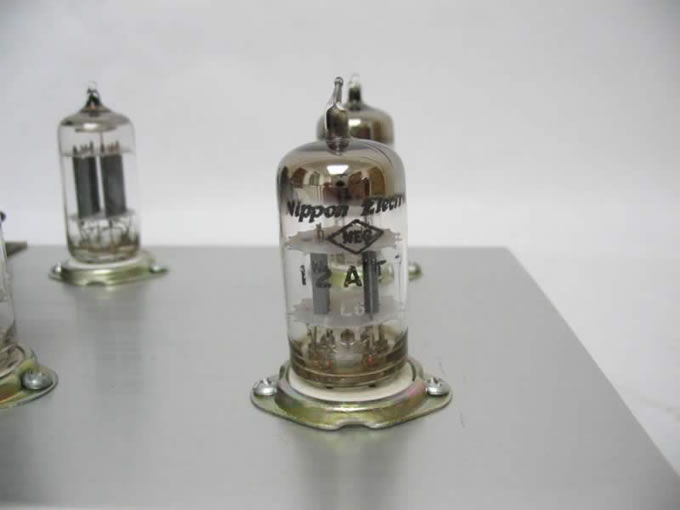

采用的电子管:

自制和田茂氏电子管胆前级
自制和田茂氏电子管胆前级

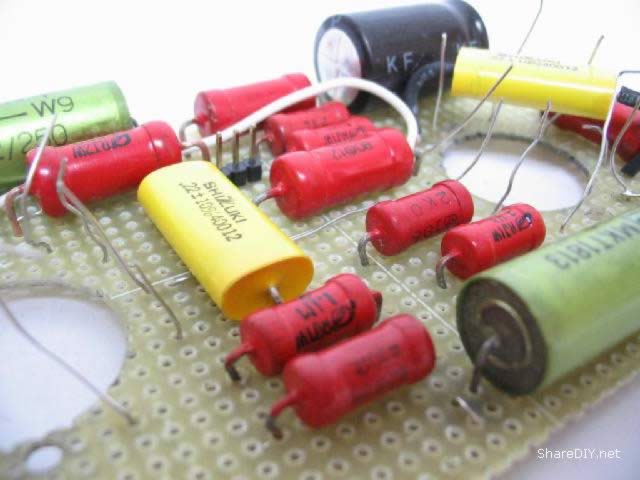

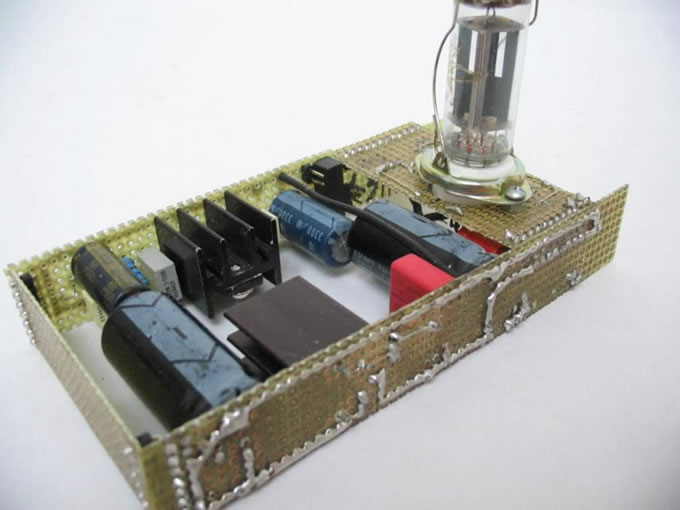

内部部分线路图
自制和田茂氏电子管胆前级

自制和田茂氏电子管胆前级


左边的是电源开关,我们选用了金属杆的钮子开关,第一与机箱配合的相当好看,第二以提高耐用性。右边的是音量开关,方便音量的调节。

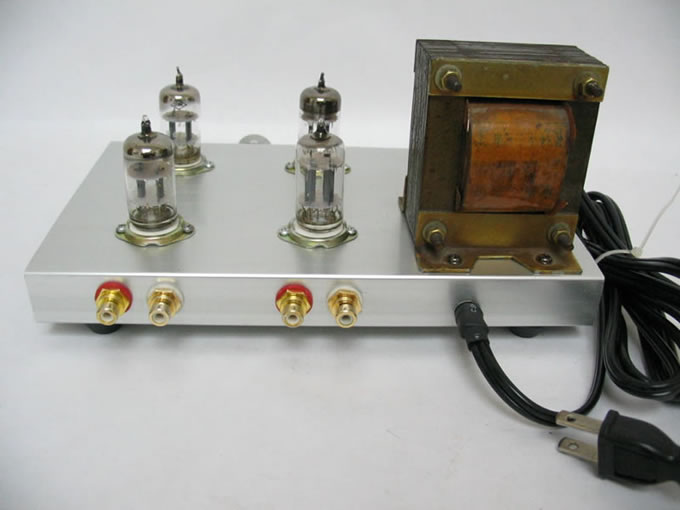

 后面有两组单莲花座组成的是线路输入输出的接口,采用RCA插座;左边为输入口,右边那为输出口,右边的是电源插口。

原理图

自制和田茂氏电子管胆前级

电压参数:
自制和田茂氏电子管胆前级

原版线路

自制和田茂氏电子管胆前级


6N2+6n11和田茂氏线路图
自制和田茂氏电子管胆前级

斯巴克110仿和田茂氏前级线路图
自制和田茂氏电子管胆前级
