我們在這段新年期間當中，做了一部5687的單管前級，原本我的構想是要來推
1000W的D類後級，為這台高功率後級加點管味，因為這管前級用的料件並不多，幾
個電阻，幾個電容就可以搞定，所以在用料上翻出塵封已久的”電阻電容福袋”。



為何叫”電阻電容福袋”？因為我有許多收集來的電阻及電容，這都是數量不多，但規
格很多的零件，要分類也不知如何分起，索性就拿個大袋子，一股腦的塞進去袋子當
中，當要用的時後從中翻出，或許就會有剛剛好數值的零件，所以我都叫這袋子是”電
阻電容福袋”。


話說至此，要打造著前級並不是容易的事，首先我先找出一個機箱，這機箱歷史有點
久，記不起來是何時買的，看起來是還好，外殼有點薄，我打算在空間的規劃上一分
為二，一邊是電源區，一邊是線路區，加上訊號選擇，這樣的要求應該夠了，所以在
機箱空間的配置上花了一點時間，有空就對著機箱發呆，看看怎樣配線才會合理.



線路的選擇是很簡單的一銘器—AudioNote的M7前級，這台在DiyAudio上有不錯的
評價，而AudioNote M7前級可是有銷售了超過25萬台的實力，千萬別小看這簡單
的線路。

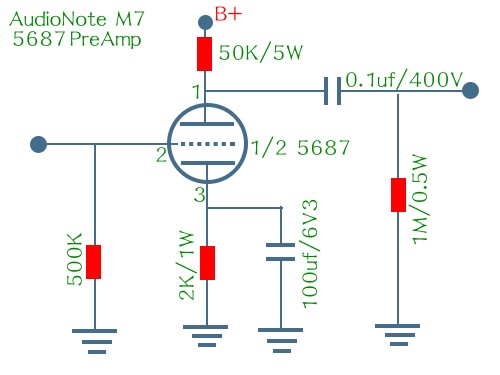

上圖:這就是我們要做的AUdioNote M7前級


在事前的準備我就不多說了，不外乎是準備一些工具，烙鐵及尖嘴鉗之類的，相信有
Diy經驗的老玩家都有準備起來，我是在作到快好的時候才想起沒拍照，總不能拆掉
再拍一次，所以大家加減看看，也可以對照線路圖與我機器的怖局方式.

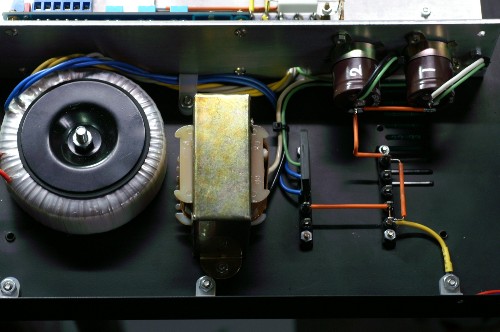

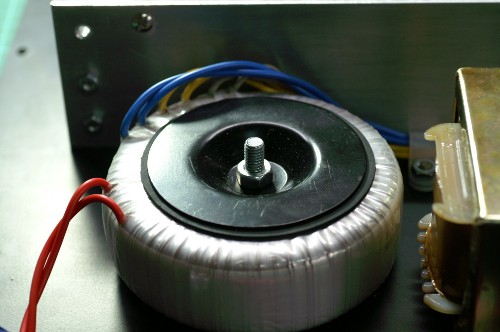

上圖:電源的部份，變壓器選擇我們的管機專用變壓器，剛剛好200V的高壓，2組燈
絲電源，在5687上我們是只用到一組6.3V的


上圖:採用C-L-C濾波，Choke一定是使用Look-T老師的5HChoke

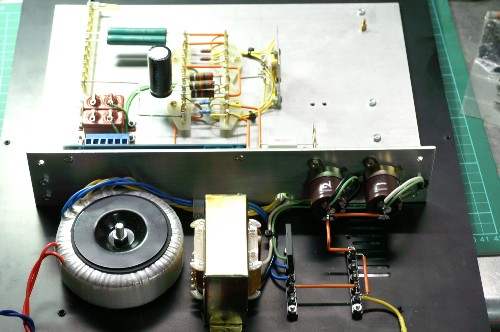

上圖:我利用隔板將電源與線路分開，而濾波電容就鎖在隔板上面，

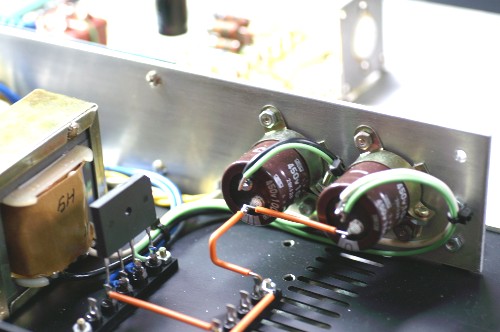

上圖:鎖上的電容， 容值是100uf/450V，日本的Nippon Nichicon

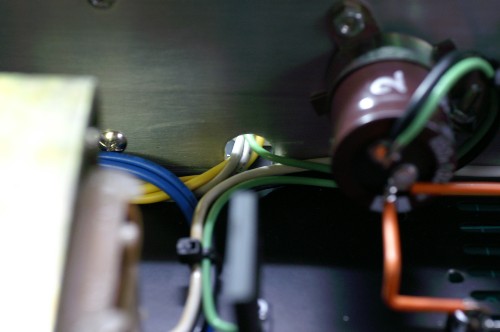

上圖:另壹個角度的電源濾波部份，隔板要開一個老鼠洞，好讓線能穿過去另一頭


上圖:隔板上的老鼠洞，我先鑽一個直徑12mm的洞，再修成山洞的形狀


上圖:如此這般，我是利用梳型橋整，若要使用6X4整流管也是可以，只要將橋整換掉
即可

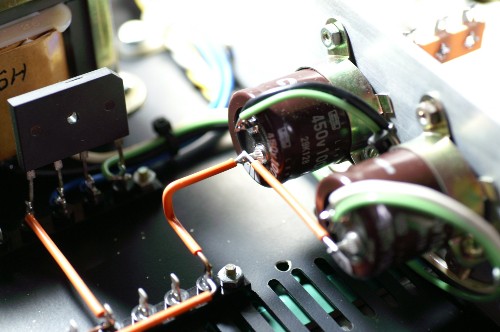

上圖:橋整及濾波電容，都是用OCC的1mm銅線相接，這線真是很好用的

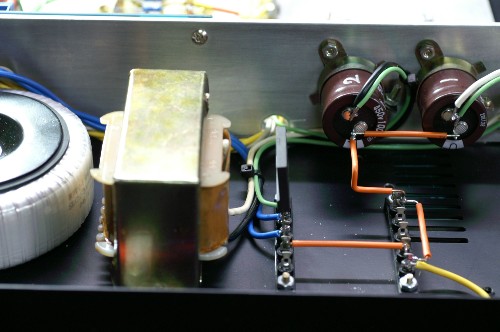

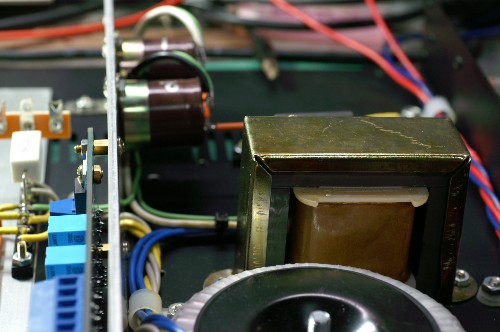

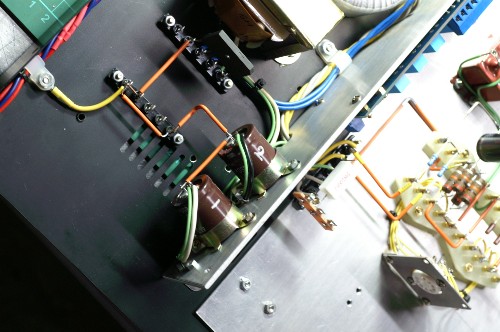

上圖:從變壓器的角度看過去

看完了電源的部份，接下來就是線路的搭棚，我使用的DS鍍金搭棚座，來放上所有線
路的零件

電源B+和燈絲從老鼠洞穿過來後，馬上接到搭棚架上，這搭棚架是在唐竹買的，當初
就是看上杉佳郎的作品集，裏面使用的搭棚架，確實讓我找了好久，直到有一次看到
唐竹有賣，順手就買了幾個回來，不過價格也是非常高檔

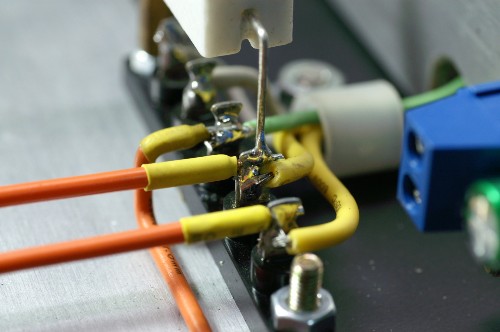

上圖:從老鼠洞中穿過來的B+ 高壓，以及燈絲，都全部先焊在搭棚架上，再使用OCC
銅線分出來，OCC銅線二端並用熱縮套給固定，一來可以分便顏色，二來在焊接的過
程中可以避免電線外皮受到高熱而產生焦黑

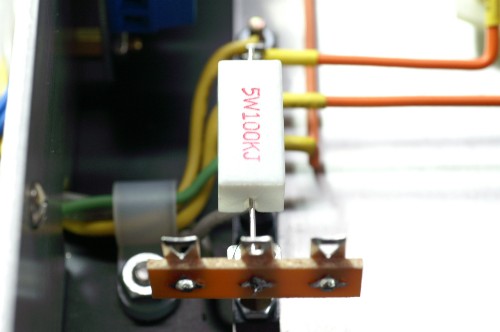

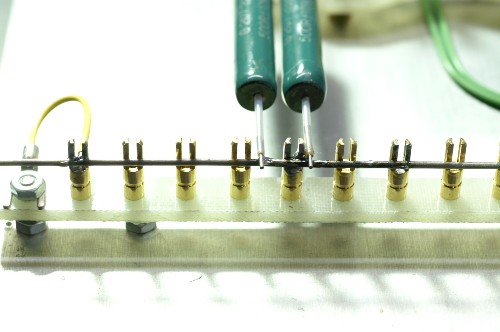

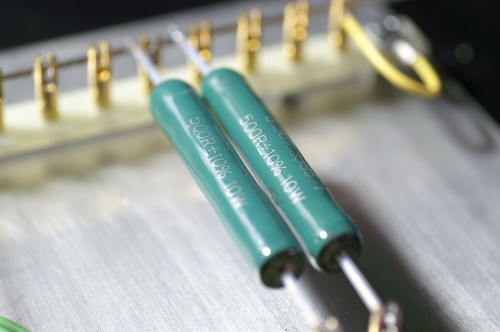

上圖:這是洩放電阻，我在作管機時一定要加上的，安全的理由

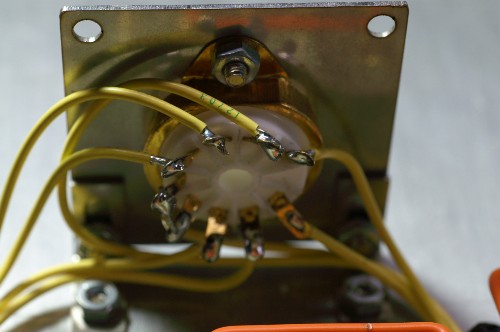

上圖:真空管座的所有配線，我都是使用18AWG的鍍銀線，軟硬適中，線配起來非常
好看，聲音又不會太乾，是C/P值相當高的一條配線


上圖:線路只有一點點的零件(圖中的陰極旁路電容我還沒加上)，所有的零件都是焊在
搭棚架上，在利用18AWG的銀線拉出

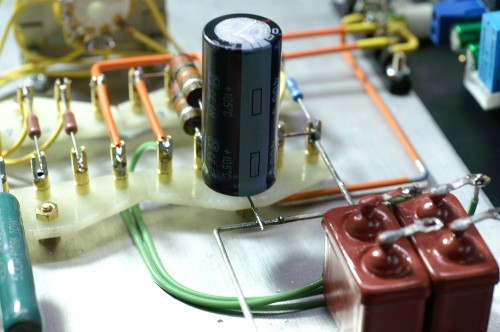

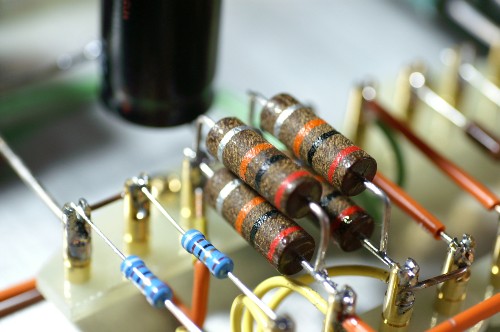

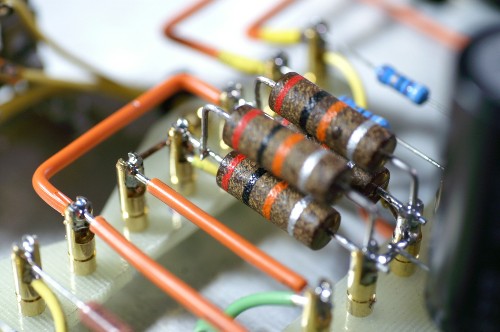

上圖:屏極負載電阻，使用20K並聯，這是福袋中挖出來剛剛好的電阻，我還用電表配
對過，四根阻值的誤差不超過1%


上圖:從B+來到一分為二給屏極的負載


上圖:另一個角度

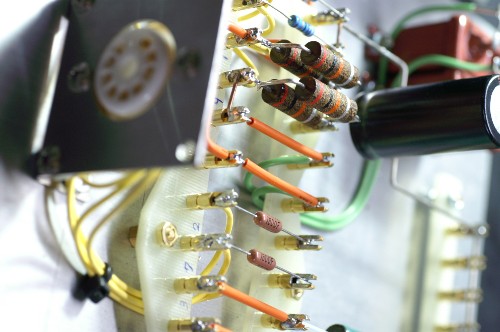

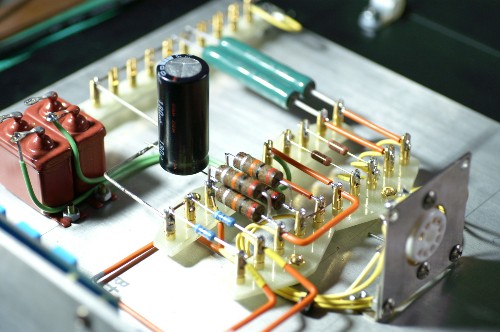

上圖:利用搭棚架可以有條理的將零件擺位，看起來就神清氣爽

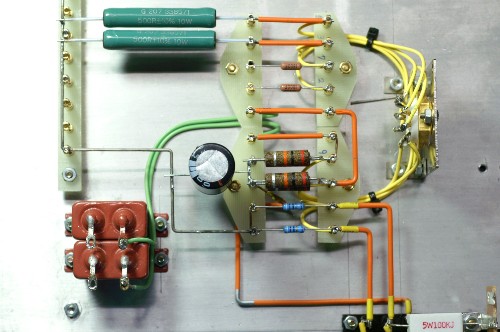

上圖:全貌，左邊的紅色電容是輸出交連，油質好物，MKP系列的NOS電容

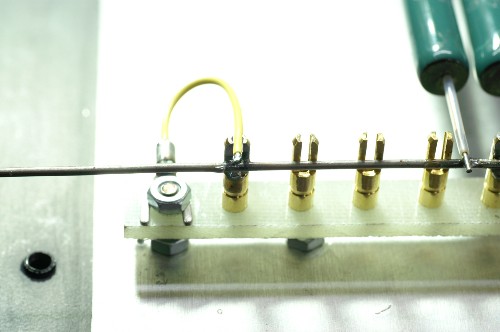

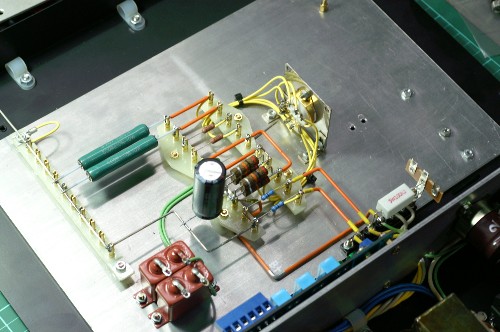

上圖:上視圖，這樣大家可以看的比較清楚，轉角用銀漆筆塗上是將B+作記號，可以
一目了然

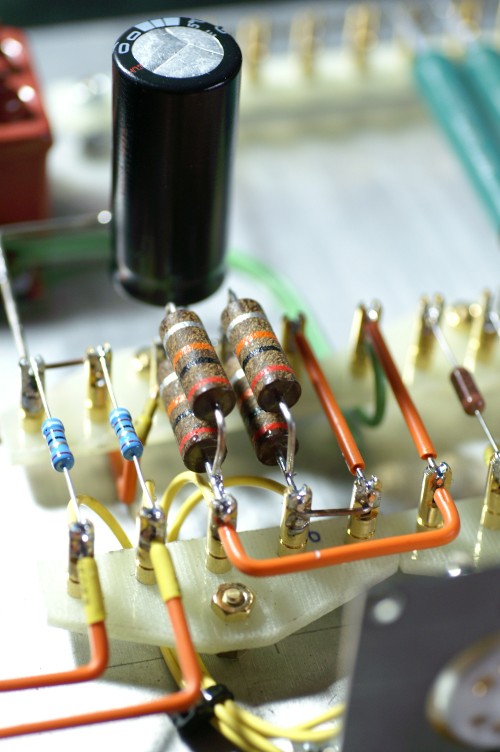

上圖:陰極電阻，旁邊會加二個旁路電容，這電阻也是好物，福袋真的甚麼都有呀~~


上圖:退交連電容，二聲道共用一個，100uf以上就可以，耐壓需足夠


上圖:接地線，我是使用2mm的銀線，手邊剛好有一小段


上圖:下地點，利用Y形端子頭鎖上螺絲


上圖:很簡單吧?透過這台小前級，可以訓練自己零件擺位的方式，更可以體會到自己
搭棚的樂趣，誰說搭棚很困難的?

在最後我們可以與各位網友來分享，不管您是使用玻璃纖維板+銅扣，或是自己洗線
路板，還是搭棚，都可以享受到這台前級所帶來的樂趣，自己DIY的成就感也就在這
裡
