新加坡译文:5687真空管(电子管)Hi-Fi的前级放大器(LED偏置)

时间:2012-10-29 09:42来源:diyaudioprojects.com 作者:王浩信 点击:
简介:DIY 5687的Hi-Fi电子管前置放大器(LED偏置) 这是一个Hi-Fi线路电平preamlifier项目的,我最近完成的 5687双三极管 。 此前置放大器开始了这个想法变压器音量控制器,发展到一个DHT的前置放大器,终于到了间接加热的前置放大器与音频输出变压器。 568

简介:DIY 5687的Hi-Fi电子管前置放大器(LED偏置)

这是一个Hi-Fi线路电平preamlifier项目的,我最近完成的5687双三极管此前置放大器开始了这个想法变压器音量控制器,发展到一个DHT的前置放大器,终于到了间接加热的前置放大器与音频输出变压器。5687管前置放大电路采用了LED偏置和田村A4714音频输出变压器。


5687管前置放大电路

前置放大器使用的双重部分为每个通道5687管,每个部分,使用它的自己的网格中的止动件(220R)和它自己的对绿色LED为4V偏置。双部使用,以便降低的有效管阻抗,从而导致更好的兼容性与田村A4717 5000输出变压器。5687管工作在115V,-4V和25mA,这是为5687的线性区域之一。最初,我试图AC长丝,结果是太多的嗡嗡声,所以DC是用于加热器。前置放大器部的示意图,如图01所示。

新加坡译文:5687真空管(电子管)Hi-Fi的前级放大器(LED偏置)

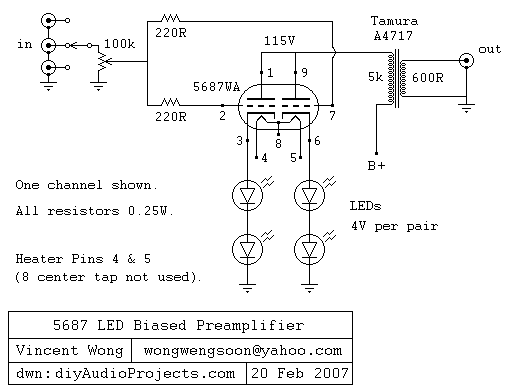

图01 - 5687的Hi-Fi电子管前置放大器原理与LED偏置

新加坡译文:5687真空管(电子管)Hi-Fi的前级放大器(LED偏置)

图片01 - 5687的Hi-Fi电子管前置放大器


电源供应器,RCA-83水星整流管

该电源采用一个RCA-83水银整流管。欧姆龙定时器用于延迟的B +,以允许整流热身。最后2 RC部分(3K6,220UF,3K9,10uF的)每个通道是独立的,但在未来,我计划要删除,每个通道的,而不是使用CCS。10uF的电容是聚苯乙烯。是的,这些都是50H电抗器!

RCA-83整流器使用5VAC的细丝。从一个全桥MUR860二极管,然后通过5×10,000 uF的Elna的上限为5687管中所提供的加热器。830毫安使用LM317稳压器和一个1R5 ADJ和VOUT引脚之间的电阻,电流调节提供。Votlage管是11.5V左右,所以我实际运行饥饿的细丝。管的电源设计的更多信息,看到马特的infomative的文章真空管放大器的电源设计

电源的示意图如图02所示。

新加坡译文:5687真空管(电子管)Hi-Fi的前级放大器(LED偏置)

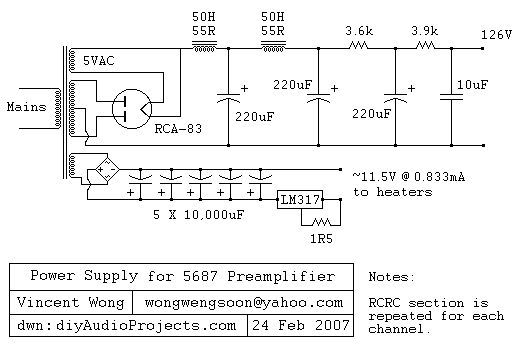

图02 - 5687管前置放大器电源原理图

新加坡译文:5687真空管(电子管)Hi-Fi的前级放大器(LED偏置)

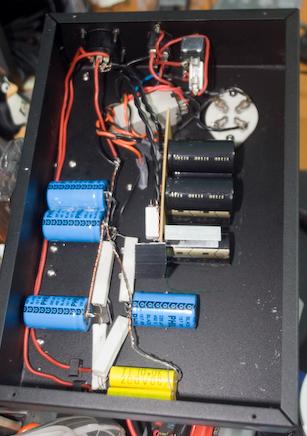

图片02 - 5687管前置放大器电源


DIY机箱建设

机箱的宽度确定的输出变压器的宽度是最大的分量I需要纳入机箱。切割和钻孔大小的机箱的所有部分,钻洞,RCA插头和其他。

新加坡译文:5687真空管(电子管)Hi-Fi的前级放大器(LED偏置)

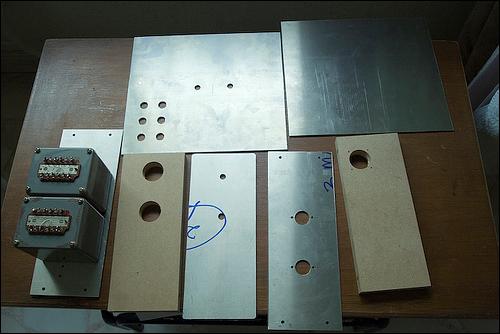

图片03 - 切割和钻孔的外​​壳部件

接下来,我插入插入画中密度纤维板,因此,可以用自攻螺钉,以确保机箱两侧的墙上。板画除了在顶部面板的打磨下,左天然磷酸铝。

新加坡译文:5687真空管(电子管)Hi-Fi的前级放大器(LED偏置)

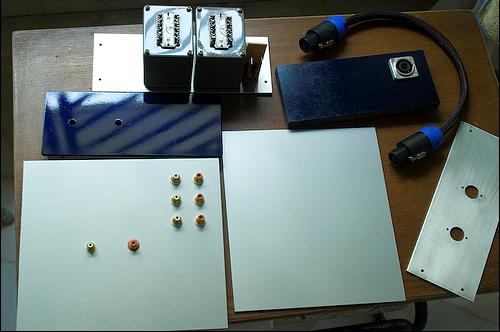

图片04 - 彩绘外壳部件

接下来,我召集了底部的MDF双方的。开始一边,继续与其他再组装的顶部面板。侧面板上的RCA插头或其他固定件,可以拧上。

新加坡译文:5687真空管(电子管)Hi-Fi的前级放大器(LED偏置)

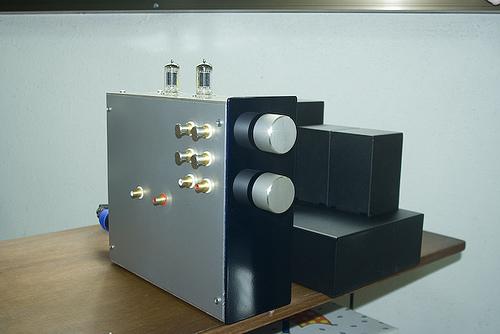

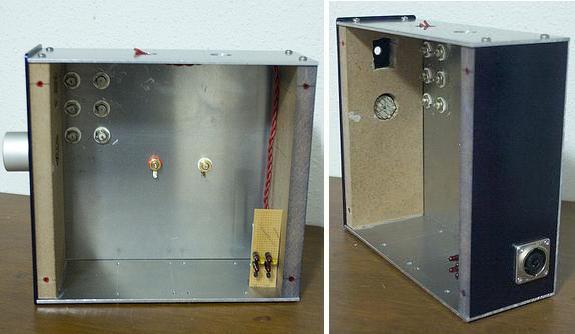

图片05 - 5687前置放大器外壳部分完成

机柜的供电部建一个Hammond机箱遗忘的另一个项目的意思。完成的前置放大器和电源如下所示。

新加坡译文:5687真空管(电子管)Hi-Fi的前级放大器(LED偏置)

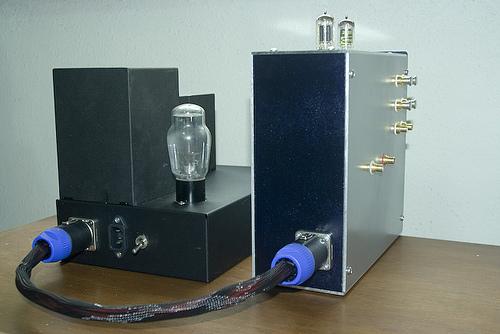

图片06 - 完成5687前置放大器和RCA-83电源供应器

新加坡译文:5687真空管(电子管)Hi-Fi的前级放大器(LED偏置)

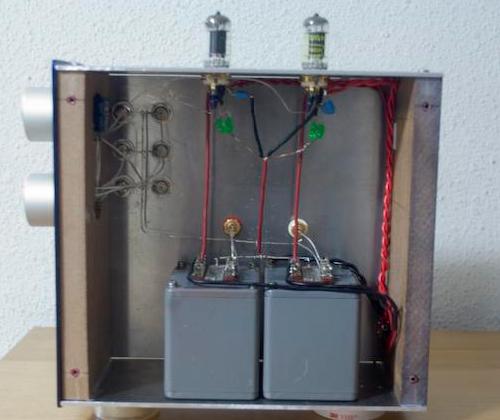

图片07 - 完成5687前置放大器和RCA-83电源供应器
