真空管（阀门）功率放大器设计和建设了一批后，我决定建立一个管前置放大器。我做了很多寻找“正确”的设计，实在无法找到一个我喜欢的。这并不是说，有没有很好的在那里，只是没有启发了我。成功后的各种奇数块放大器：
使用了SRPP（并联稳压PP）驱动程序阶段，我开始做一些研究和建模上的SRPP。这样的线阶段的优点很多是用来作为一个驱动器的SRPP时的那些相同。具有良好的线性，低失真，低阻抗输出，良好的电源噪声抑制和温和上升。研究还表明，所需的增益通常是3〜10之间。这是一个完美的应用管SRPP。有很多的方法来确定用什么管，在任何给定的项目和线阶段当然也不例外。我的方法是确定有多少获得我所需要的，然后选择“管有大约两倍的放大倍数是我所需要的。在这种情况下的增益适合我最喜欢的管类型的ECC802S。ECC802S是一个变化的12AU7 / ECC82真空管家族。其他人可能喜欢不同的管，但我有良好的的ECC802S从JJ /特斯拉成功的。实际设计过程中的SRPP阶段是真的最好开始使用某种类型的建模程序。否则，你将可能不得不做出 很多的测试设置窗口，找到良好的价值观的组件。如果你没有失真分析仪，良好的双踪示波器范围和低失真信号发生器，你会进行了大量的试验和错误（主要是错误的）来获取一些合理的。我也考虑过用木跟随阶段。这是到的SRPP相当类似，并常常有一些优点（如较低的输出阻抗）。从长远来看，我无法拿出一万亩阶段，我觉得比SRPP进行更好的。

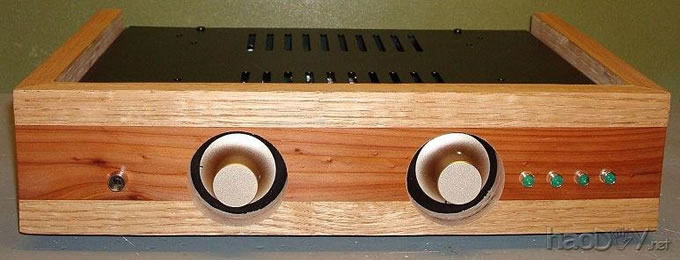

照片1：ForeWatt II型前置放大器，管内的情况下警告：这个项目是基于真空管的使用和包含潜在的危险电压。如果你不熟悉的危险或不舒服的工作与这些电压，请不要冒这个险您的健康或可能有生命建设的前置放大器。 一般的设计目标对于那些你们谁看了一些我所设计的其他项目你是熟悉的，我坚持认为，高端项目有一定的素质。它必须是安静的。我最讨厌的嗡嗡声和噪音。约90分贝的信噪比的信号似乎适合我。更多的是更好的。响应必须从20赫兹以下，至少有20 kHz的1 dB之内。我的大部分项目是平下降到10 Hz和以及过去20 kHz的。其实我设计的前置放大器，使一些高过滤器方面，将无法接收无线电台和其他音频频率以上的垃圾。失真要低。阀门管放大器以全功率输出，最大为1％，是相当不错的。对于放大器的0.1％或更少是必要的。这些限制的后果，是所有的组件都需要良好的质量和精心的设计和布局需要注意的是。不幸的是，特别是与阀功率放大器这些东西提高了成本。我使用的部分是最好的应用程序，我不关心成本或类型。如果会做一个简单的碳质电阻器，那么它就会被使用。如果为1％的聚酯电容是必要的，将被使用。这是一个非常明显的离去在我的项目中，许多管设计的原因的一部分。我只使用固态整流器。诚然，他们是所有快速恢复类型，但他们仍然是固态器件。他们做的工作，我需要好。如果您更喜欢管整改，精细，你将需要获得不同的电源变压器和一些其他的电路调整。如果你走这条路，请让我知道它是如何工作的。

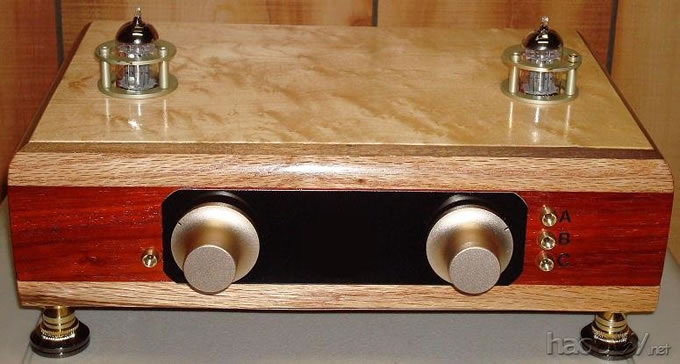

照片2：ForeWatt I型前置放大器，管突出的情况下三种版本中的一个正如你们大多数人已经注意到，有两个不同的前置放大器项目的照片。管从顶部顶部突出，机箱内的其他前置放大器。位于机箱内的管前置放大器具有相同的有源电路，而且具有无线遥控音量和输入选择。此外，它有一个用于作为一种被动的前置放大器通过模式。通过模块化，可以用来作为一个单独的被动前置放大器的单位处理的无线部。我已经包括建设管前置放大器的可能性。木质外壳可从外部来源，数量有限。 ECC802S（12AU7 / ECC82）SRPP前置放大电路详情因此，让的获得到前置放大器的项目deatils。它有一个合理约100千欧姆的输入阻抗和输出阻抗大约3的k-欧姆。这是适用于几乎所有的源设备和功率放大器。长的电缆，运行和低阻抗（输入）功率放大器可能需要欧姆的前置放大器中的输出，以保持线性响应在220和2700之间的串联电阻。甲对2.2千欧姆的电阻，在此实例中使用。这允许用于连接的两个一组的主电源放大器和一组低音炮安培，减少它们之间的相互作用。这个SRPP前置放大电路的电压增益可以是7倍（17分贝）或11倍（21分贝） - 选择是最多的制造商。在电路中的唯一的区别是，不论该阴极的下三极管被旁路（与一个电容）或不是。如果您选择绕过阴极为较高的增益，一定要使用优质电容。Elna的Silmac，黑门或类似的电容，在这个角色的罚款。顺便说一句，如果您使用的非旁路的版本，你可以在一定程度上定制一个小的旁路电容的阴极电阻两端的高端响应。 (责任编辑：admin) |
