试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

时间:2012-10-20 11:13来源:hifidiy.net论坛 作者:组合开关 点击:
最近一直在想做个低压直流(12V)供电的胆前级,试验性的,也不知道可行不。开始想用12V管来做,这样灯丝供电就简单一些,电路选12AX7推12AU7阴出,但这两个管太贵了,本来就是做试验,成不成功还是问题呢,放弃。然后想用同型号管串联供电,选6N2或6N3来做
最近一直在想做个低压直流(12V)供电的胆前级,试验性的,也不知道可行不。开始想用12V管来做,这样灯丝供电就简单一些,电路选12AX7推12AU7阴出,但这两个管太贵了,本来就是做试验,成不成功还是问题呢,放弃。然后想用同型号管串联供电,选6N2或6N3来做,但看这两个管的灯丝和阴极耐压不够高,怕有问题,于是还是决定用6N2推6N1阴出这个电路,但要另外加个灯丝降压到6V的电路两管并联供电,这样6V管就都能用了。

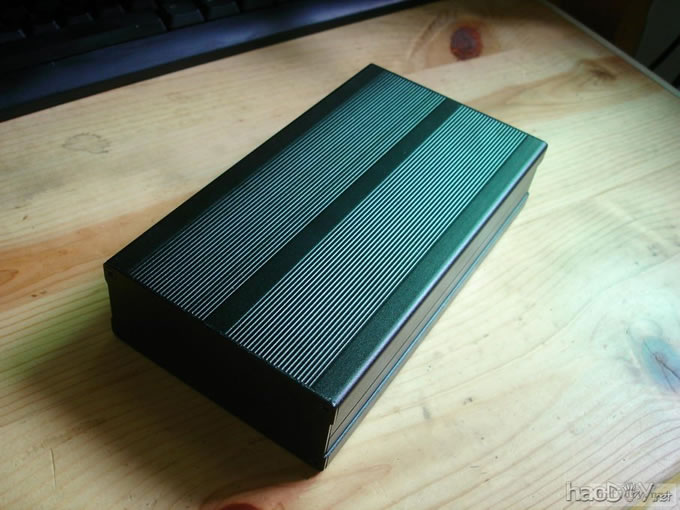

试验从这个盒开始:

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

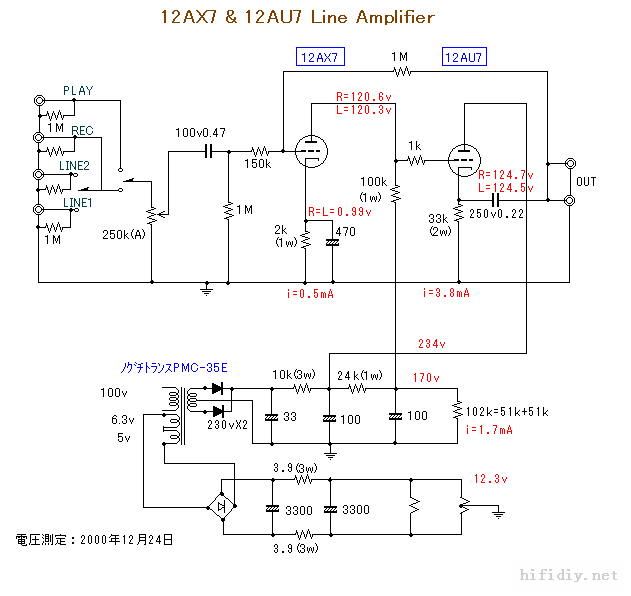

前级电路参考的是这个:

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

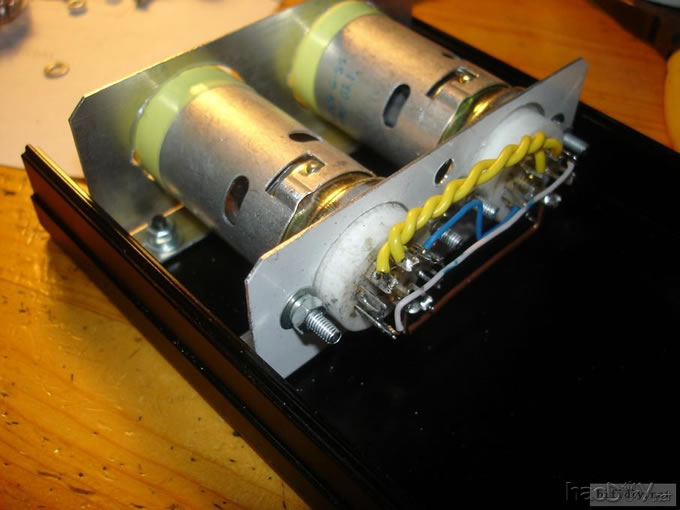

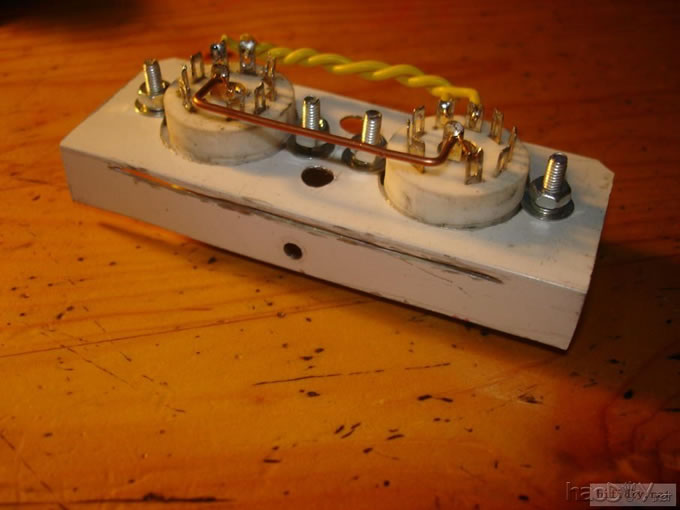

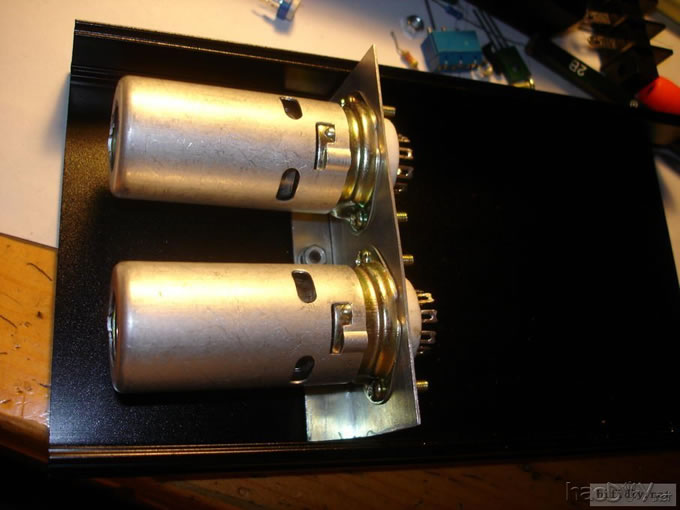

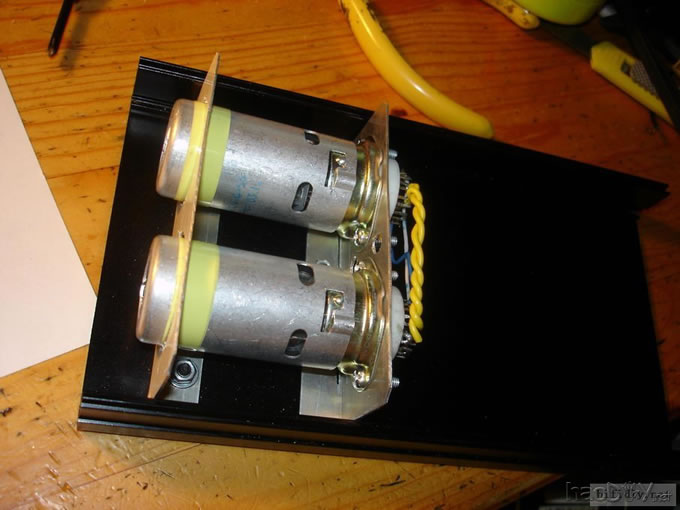

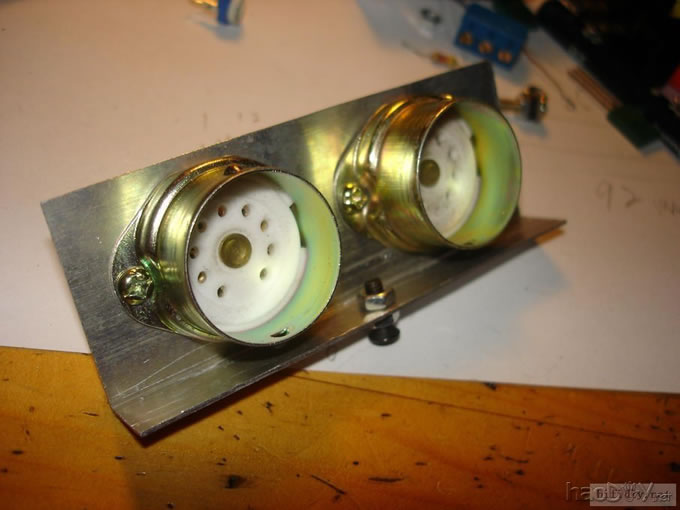

先做的装管子的架子:

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

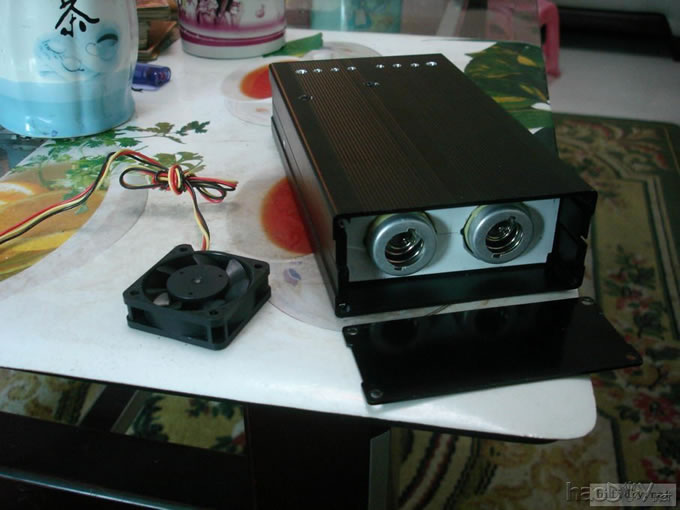

装上盒子试一下:

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

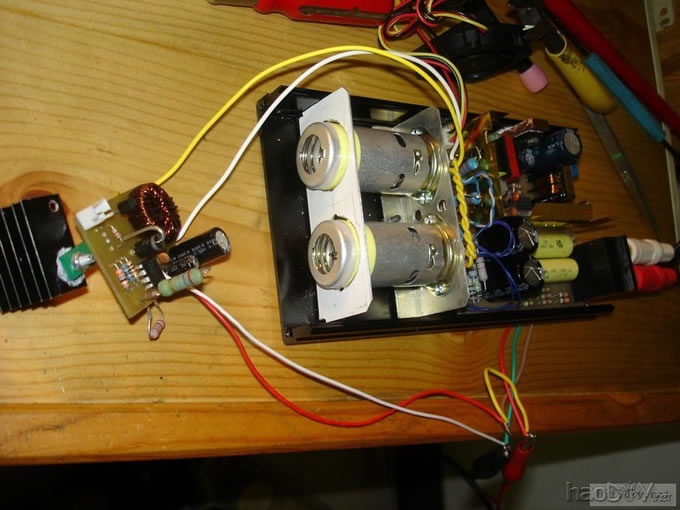

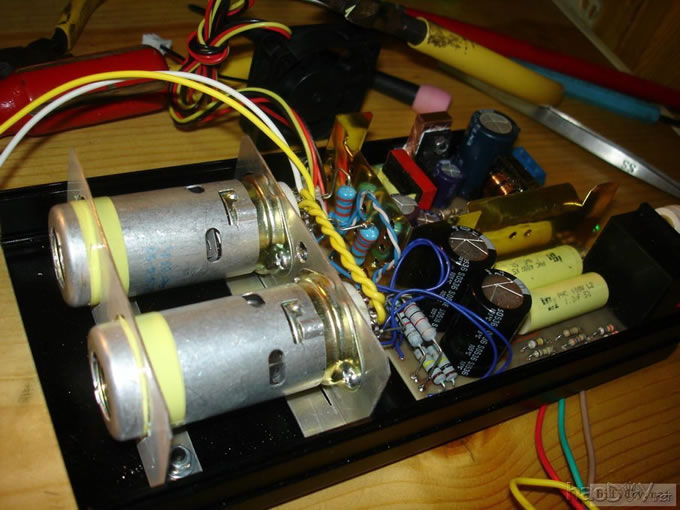

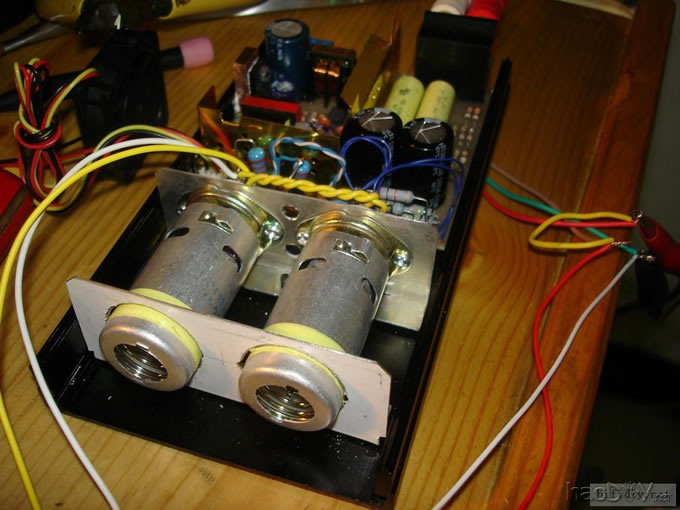

己画的电路板,热转印腐蚀过程就省了,当时也没有拍照片。把电路板装上试一下,灯丝供电板是分开的:

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级



试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

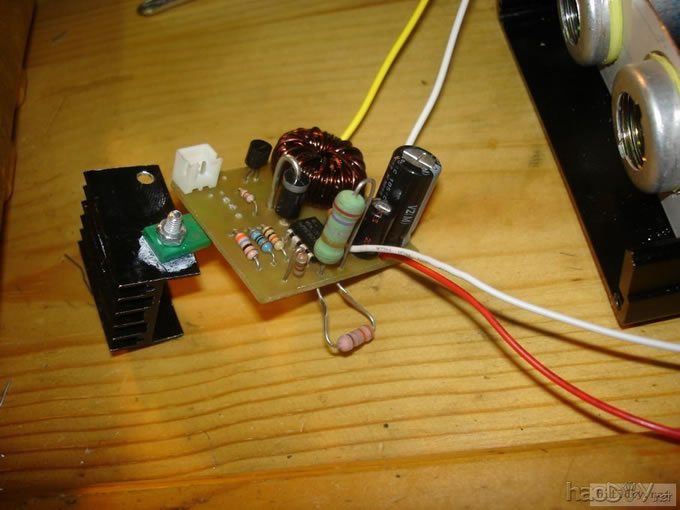

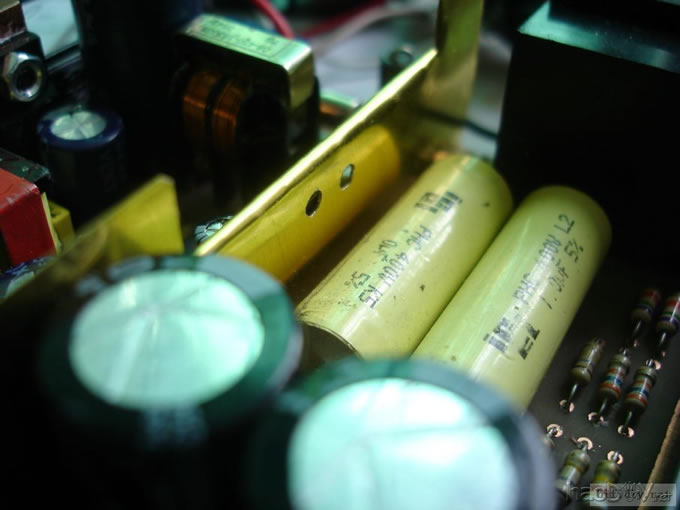

灯丝供电板特写:

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

这个电路供电采用的是12v直流,继续上图:

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

想把风扇装哪儿?

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

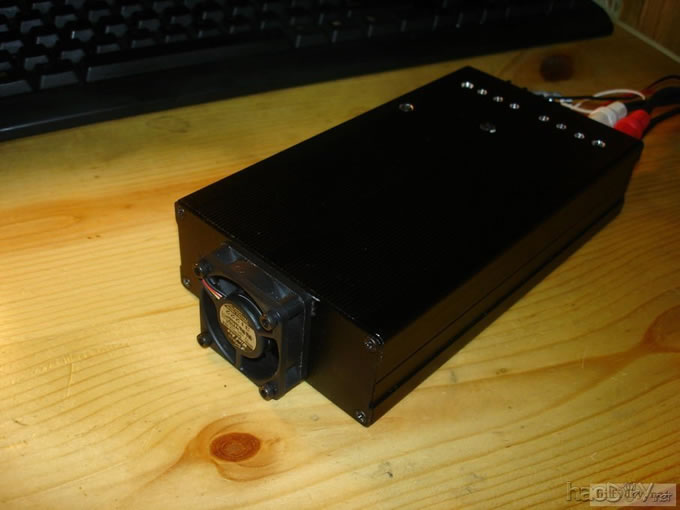

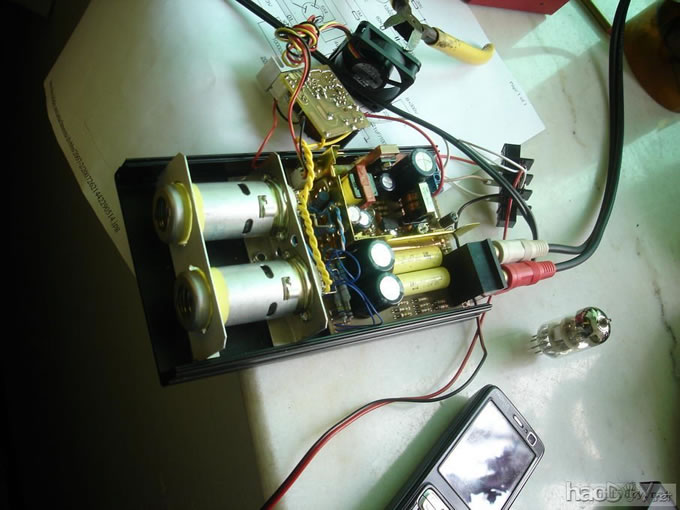

最后把灯丝电源板也硬塞进去(其实也不是硬塞,只是太紧凑了而已试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级 ) 装成这样:

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

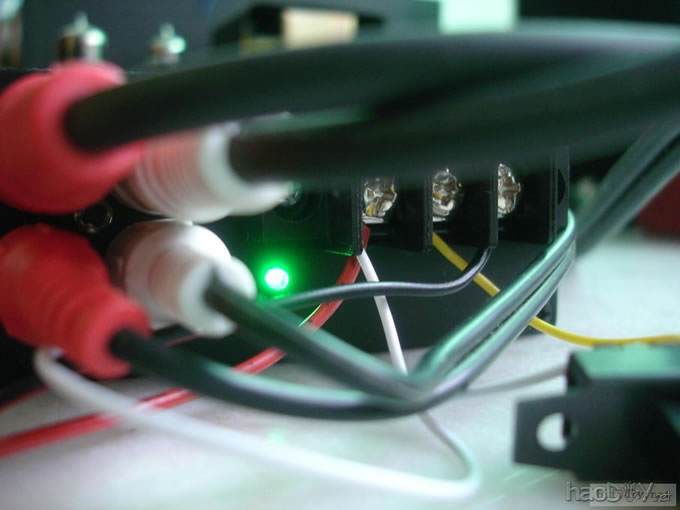

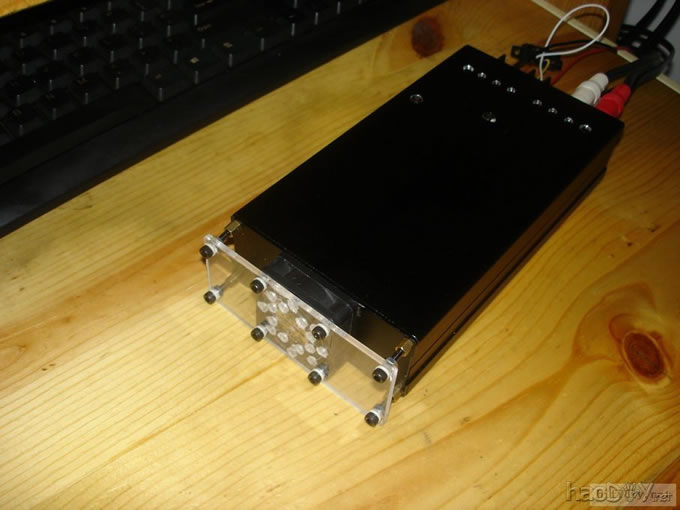

给个PP看一下,后面接口部分:

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

从盒子回到盒子:

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

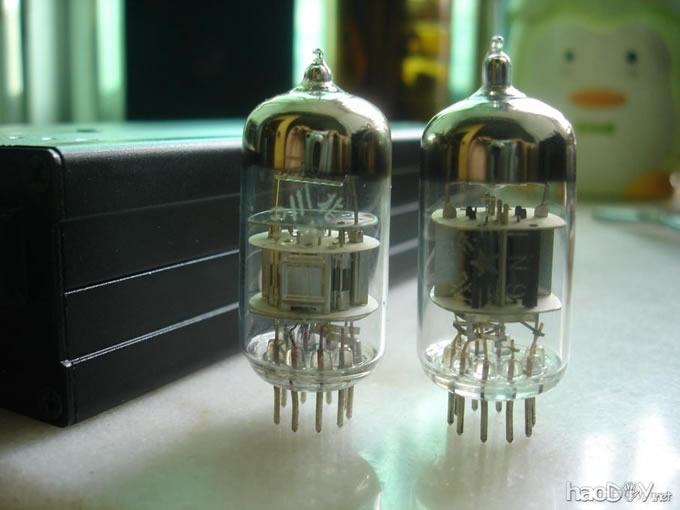

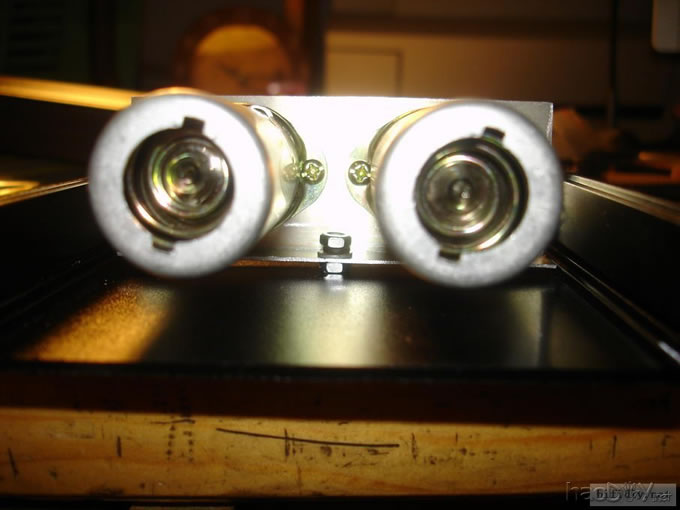

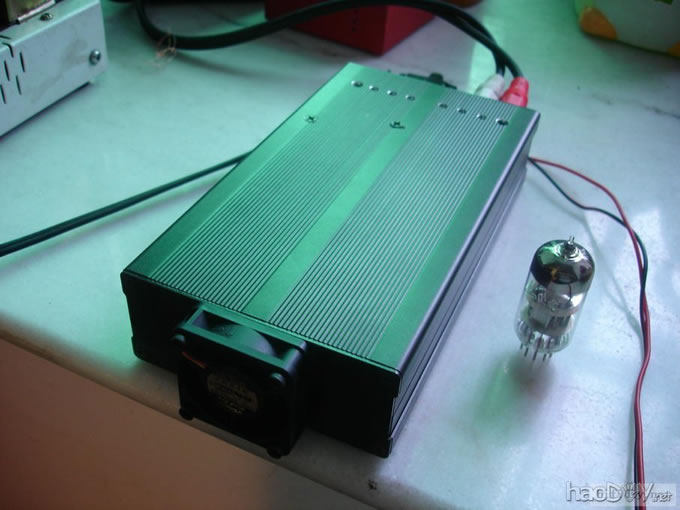

这个电路用的就是这两个管:

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

高压部分升压到了280V,6n1、6N2并联灯丝供电6V。

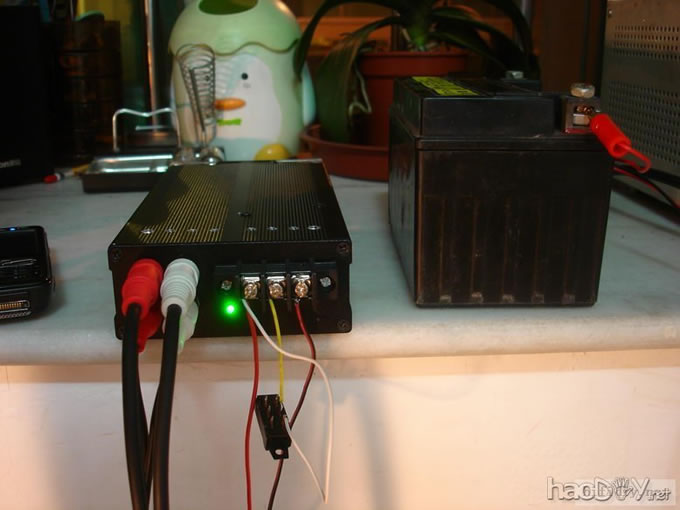

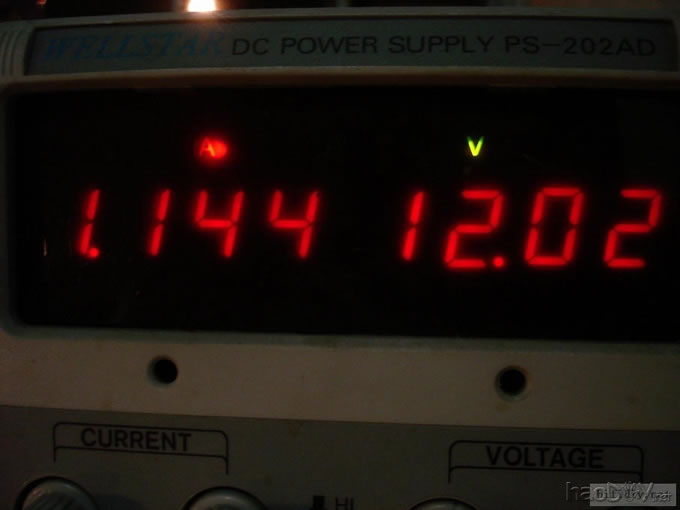

整机工作电流和电压,1.14A的电流正不正常?

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

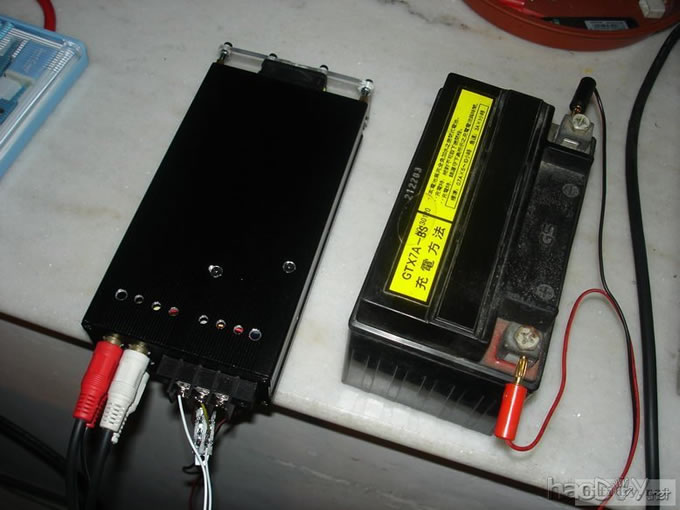

因为做实验,开始也不知道能不能成功出声,所以还是选了较便宜点的6N1和6N2,如果直接上12AX7和12AU7的话烧掉多可惜,还有如果哪位朋友有便宜的这俩管能让给我让我试试就更好了。试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级今天晚上用电池试了一下,能带得动

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级

试验性的做了一个12V车载开关电源升压供电12ax7 12au7胆前级 (责任编辑:admin)
