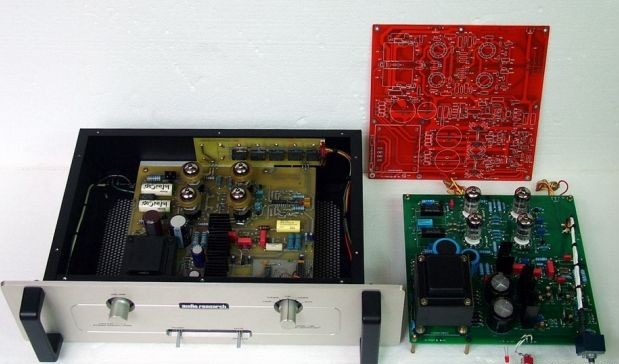

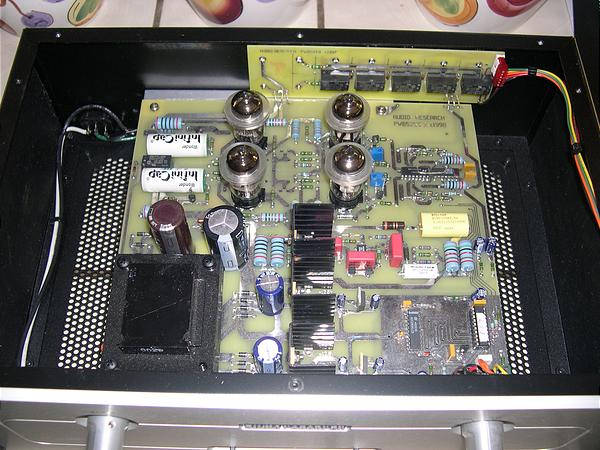

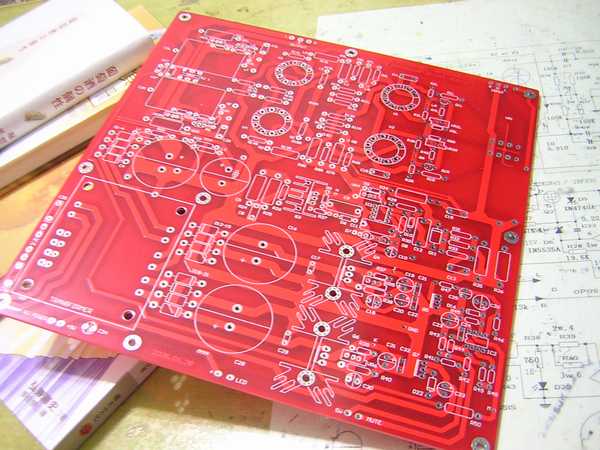

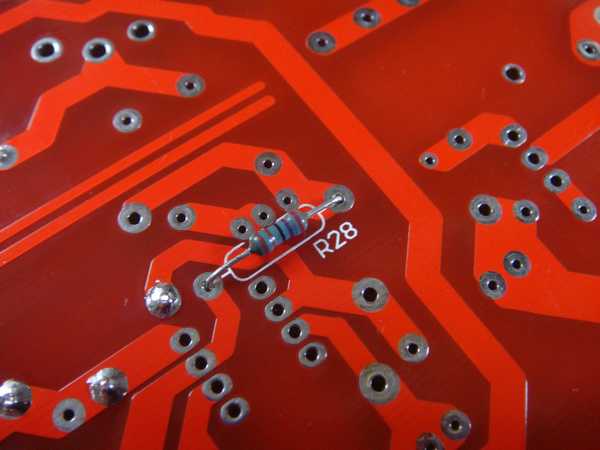

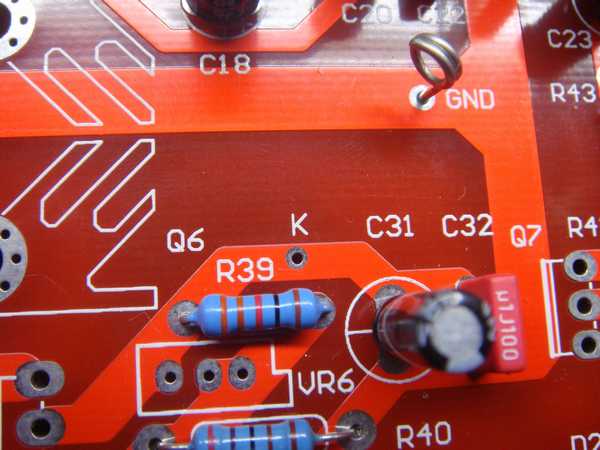

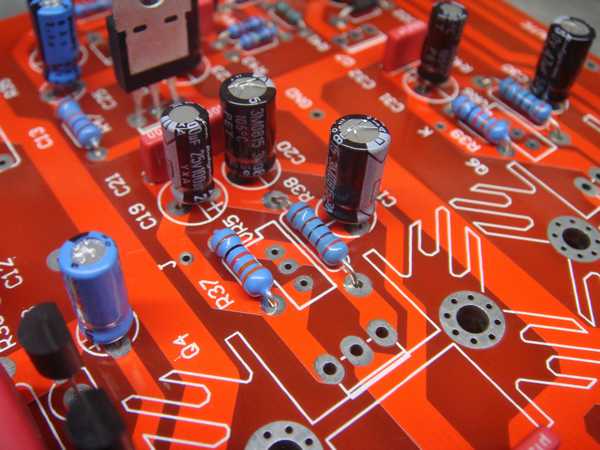

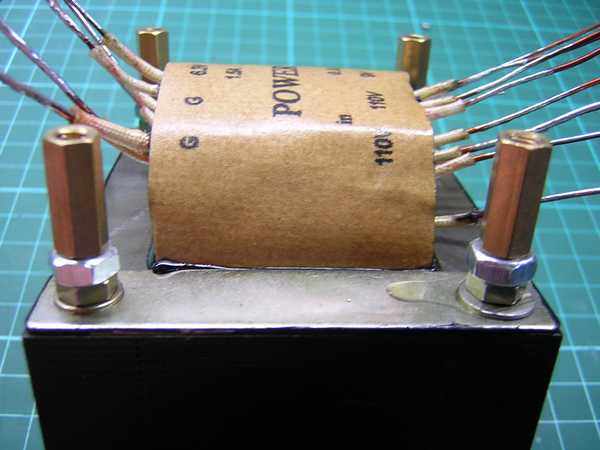

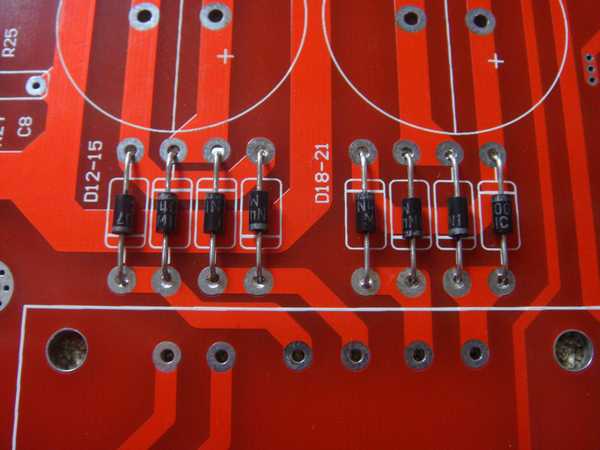

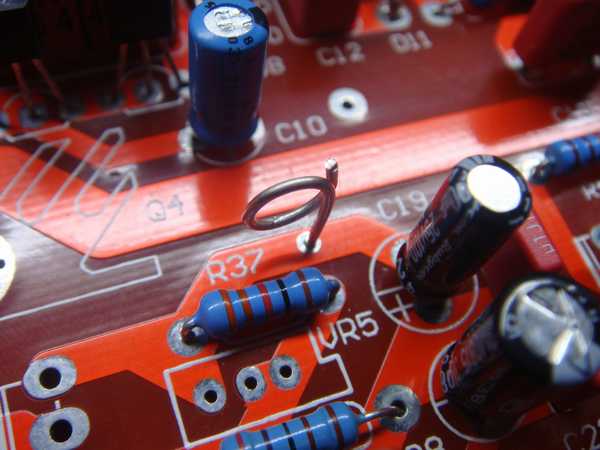

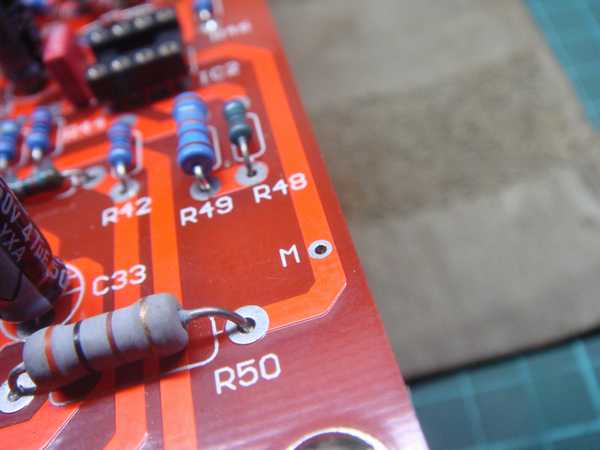

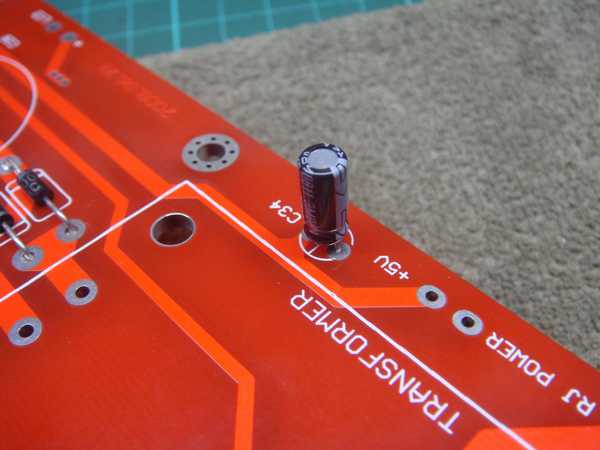

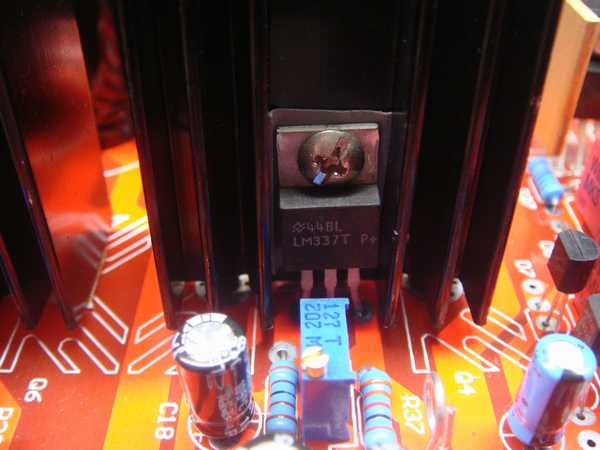

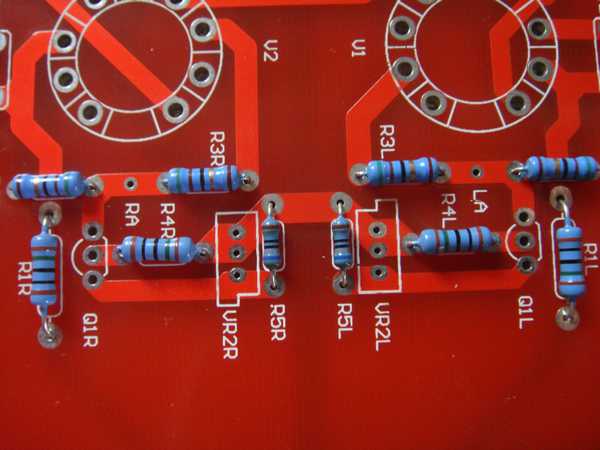

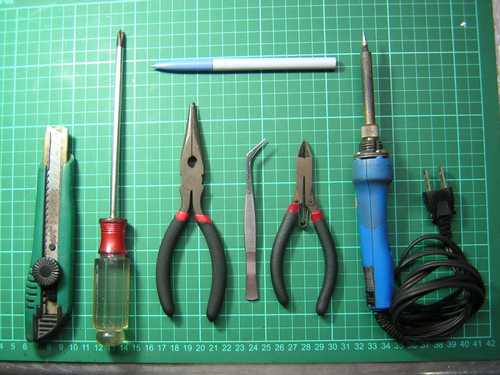

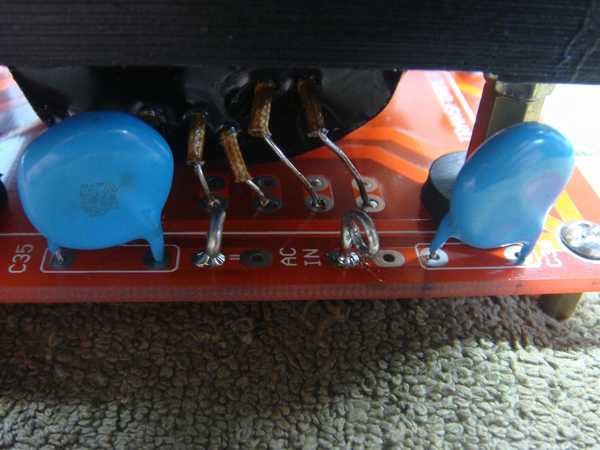

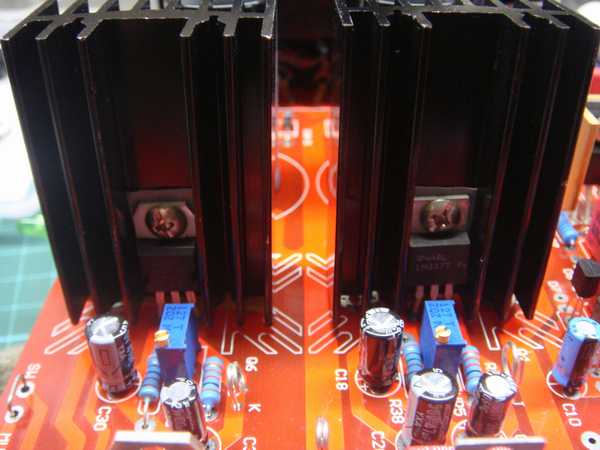

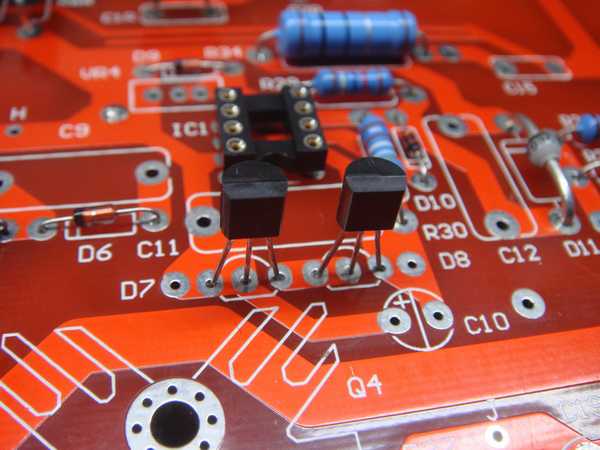

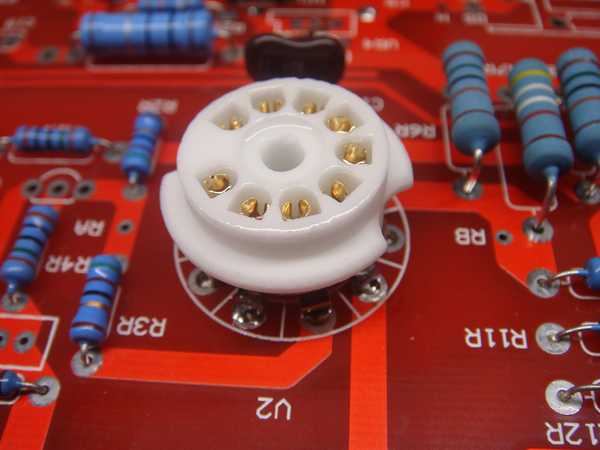

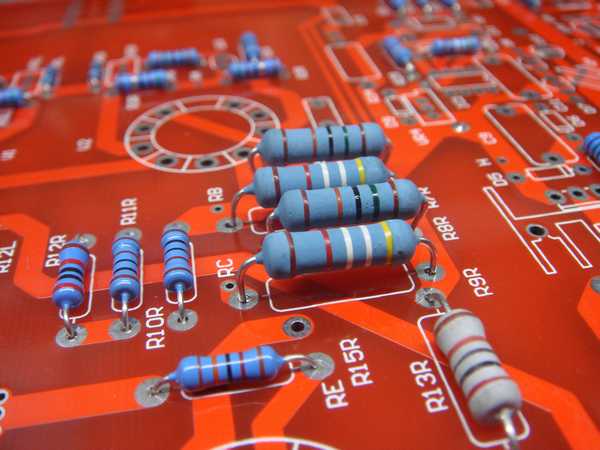

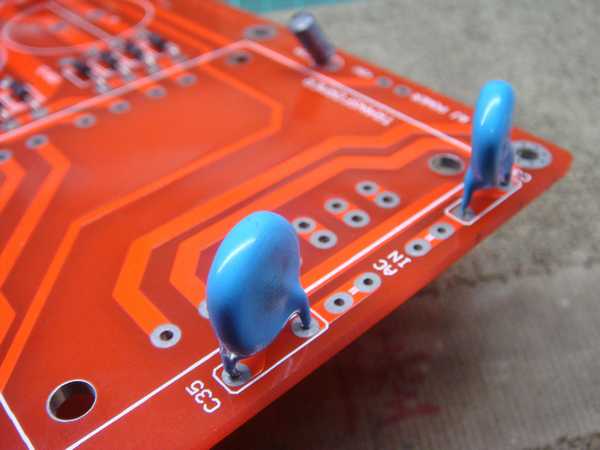

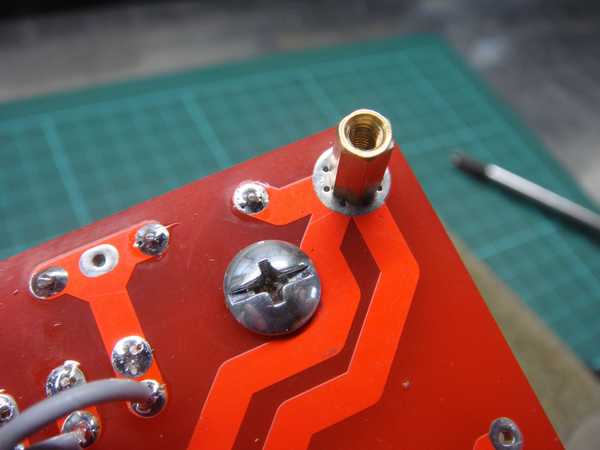

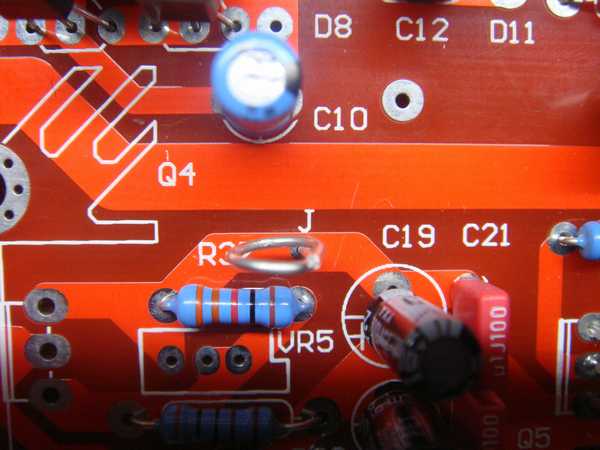

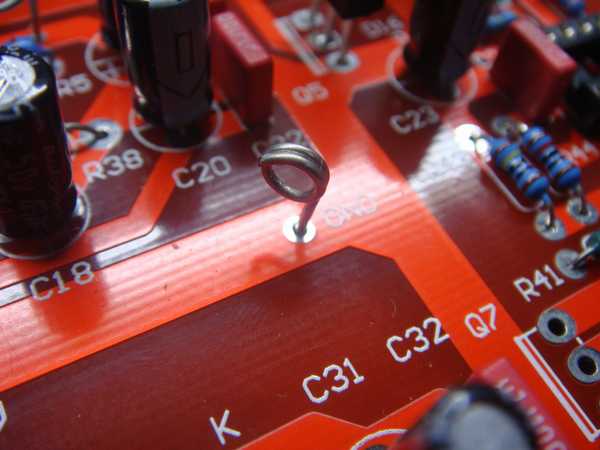

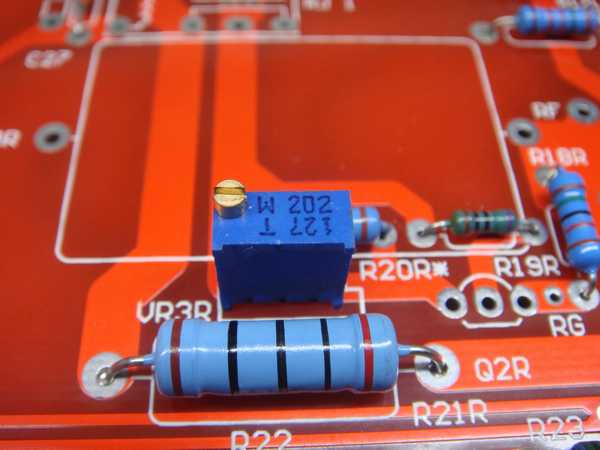

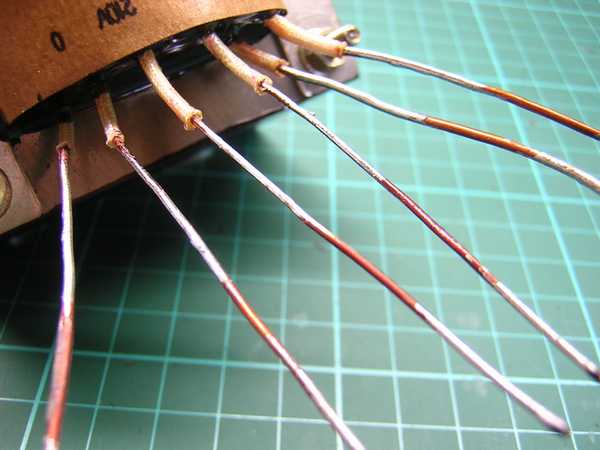

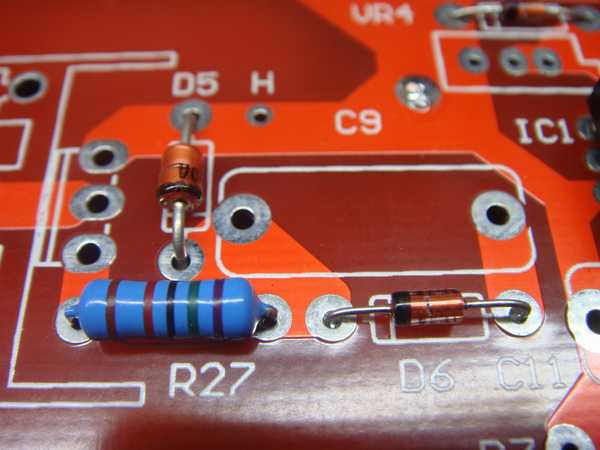

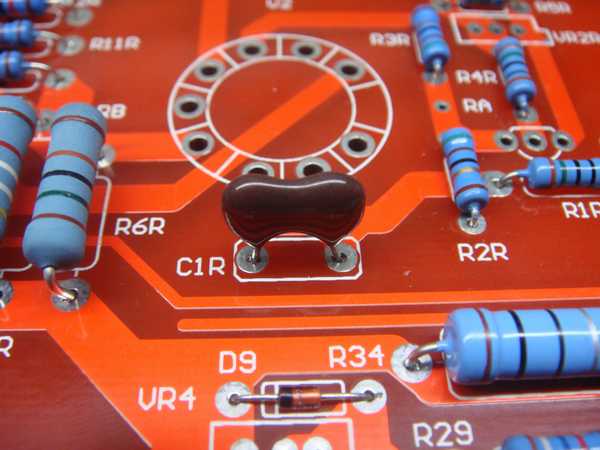

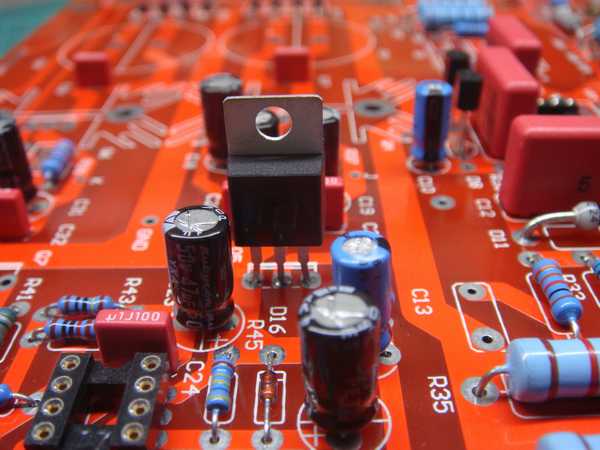

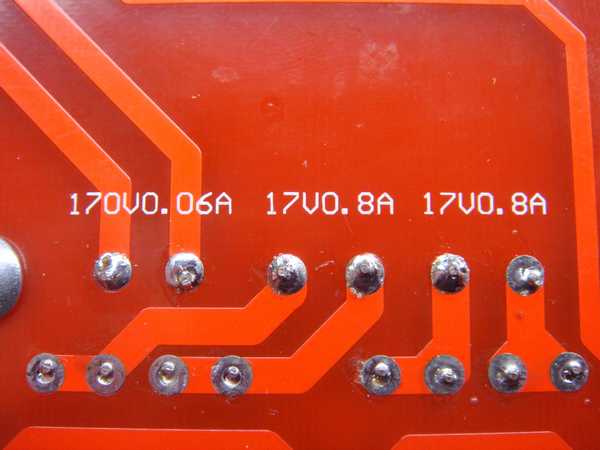

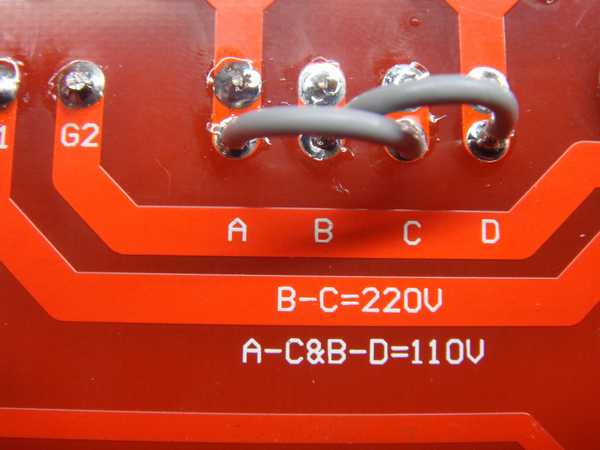

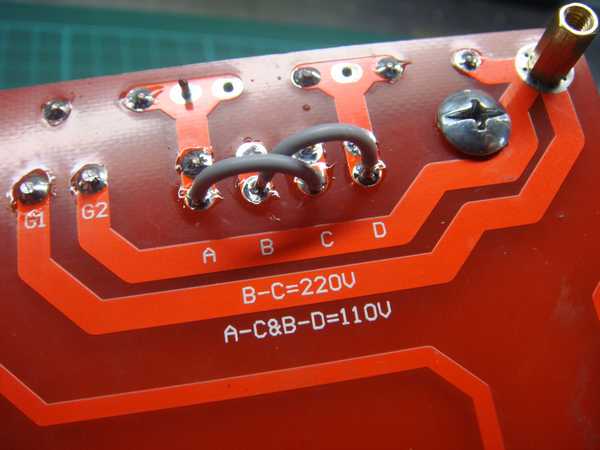

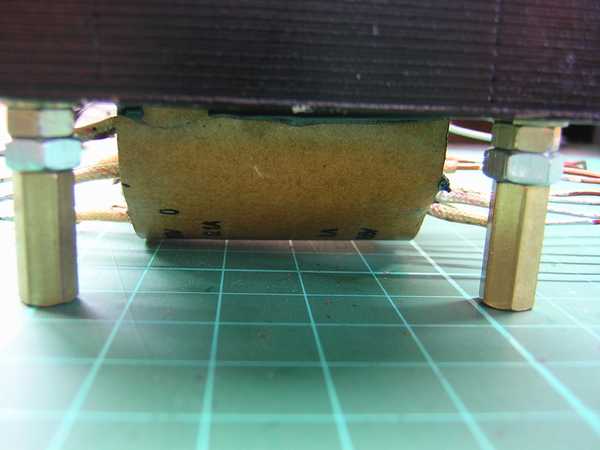

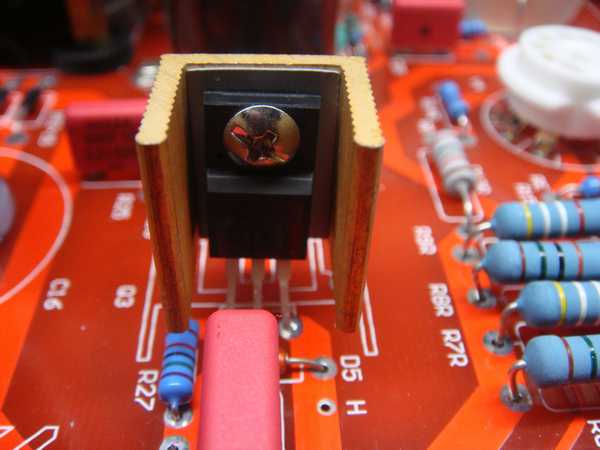

在有了仿製ARC LS-7的經驗後，我們迫不及待的進行下一步LS-8 MK2的打造工程， 基本上LS-7與LS-8MK2的差異不大，ARC除了更換了更高品質的電位器(VR)外， 對於電源的穩壓FET也選用了更適合LS-8的產品，最重要的是使用了Infinicaps當交 連電容，同時電阻及套在6922真空管上面的膠環(防止麥克風效應)是與頂級得ARC旗 艦R2相同，這樣看起來並沒有多大改變的LS-8，硬生生的將LS-7取代下來，當然， 原廠大力宣傳LS-8 MK2平易近人的售價，也是這台前級存在的意義.  上圖:ARC的高C/P值前級LS-8 MK2!! 這台始於1997年推出第一代的LS-8，在1999年更改成為LS-8 MK2版本， 除了更加優秀及穩定之外，其實有一個大家都容易忽略的重點， 那就是LS-8是ARC平價前級的開端!!我們在下圖列出了LS8及LS8 MK2的圖片， 讓大家比較一下有何不同之處.  上圖:ARC LS8原廠機的內部照片.  上圖:ARC LS8 MK2原廠機的內部照片，與上面的LS8有看出甚麼不同呢? 這款ARC售價只要USD$2495元的前級，以當時匯率換算要大約75000台幣!! 加上到台灣的運費稅金及代理商的利潤，一台就要賣95000~100000左右， 但這確是ARC號稱平價的親民前級，果然我們開玩笑的"前級=錢級"是沒錯的， 要享受就得花錢，既然如此，我們何不做一台來試試? 有了之前LS-7的成功經驗後，我們開始著手打造LS-8 MK2計劃， 但在仿造的過程當中，對於原廠的uP電子控制音量及輸出選擇部份， 我們將其去除，並以傳統的Cosmos高階VR代替， 這部份除了可以降低成本之外(無奈這也是最重要的因素)， 同時也考慮到，訊號若經過電子uP音量控制， 並不會亞於經過傳統VR的損失，基於整體考量， 也能讓整個計劃能夠順利的進行，我們必須做一個取捨， 不過這部份完全不會影響到整體線路的表現.  上圖:與原廠LS-8MK2合影，綠色的PCB為測試版本，紅色的PCB為量產版本. 接下來就讓我們開始整個LS-8 MK2的裝機， 這次DS在引進LS-8 MK2的過程中，我們保留了幾個要點， 第一是LS-8 MK2與LS-7的PCB都是相同的大小， 已經擁有LS-7的朋有只要直接換上就可以了， 讓大家能夠無痛升級是我們最主要的目的，當然， 我們也有推出LS-8 MK2的專屬機箱，訊號選擇板與LS-7差不多， 只有開孔固定位置的差異，這點請大家能夠注意. 而線路圖是隨PCB附贈的，零件表也是，這樣省去了大家Download的麻煩， 而且LS-8 MK2的線路圖我們也印了大張一些(A2尺寸).  上圖:LS-8 MK2的PCB，一樣是2oz的銅箔，FR4等級2.4mm厚度，紅色防焊. 在裝機之前，要提醒大家準備的工具，分別是3用電錶，烙鐵(建議40W以上)， 斜口鉗，螺絲起子(十字及一字)，尖嘴鉗，焊錫，小剪刀，美工刀，以及充足的睡眠  上圖:必備工具之大集合 好了，現在讓我們來安裝電阻，這台LS-8 MK2的電阻並不會太多， 安裝屬於中等的難度，只要有細心很容易成功， 先讓我們從小瓦數的電阻安裝，由低至高， 小瓦數的電阻可以緊貼PCB，大瓦數的可以稍微高一點幫助散熱 (這點我們後面會提到)  上圖:安裝LS-8 MK2的小瓦數電阻  上圖:背面的R28也要安裝喔，別漏了.  上圖:再來是安裝2極體，這是有分方向的，請注意白線對準PCB上的橫線 剪下來的電阻腳別亂丟，我們會用來當測試點，將電阻腳繞一個圈圈， 插在以下的標示孔位當中，這樣等我們完成後送電就可以用鱷魚夾 或是測試鉤來鉤住，不會手忙腳亂的 . 大電阻必須要安裝的高一點，有助於散熱，下圖這幾個為大功率的訂製精密電阻， 請照圖上架高安裝  上圖:圖上的大功率電阻請架高安裝，有助於散熱  上圖:比較低的要要先安裝，像圖中的1N4148和左上方的ZD是不同尺寸及編號的， 不可裝錯，同時ZD也有方向性，黑線照PCB上的橫線安裝  上圖:安裝MICA電容  上圖:安裝小晶體及OP IC座  上圖:安裝多轉VR，這VR安裝其實不用分方向， 差別在於是順時針旋轉或是逆時針旋轉而已， 我們主要是利用一個電阻確定基本的阻值， VR是微調的功能，所以即使VR是旋轉到短路的也不用怕.  上圖:安裝管座，請緊壓並且上錫焊的牢固 在安裝的過程中零件由低至高，由小到大，每焊一個零件都要再三確認， 這是確保好聲的及安全的唯一方式.  上圖:安裝電解電容，有白線的地方是負端，另一邊就是正極， 與PCB上的加號同邊，不可裝反  上圖:安裝穩壓IC  上圖:加上散熱片的2N60  上圖:這二個穩壓IC比較熱，所以散熱片會用大一點的  上圖:散熱片也稍微的架高一點，除了不會刮到PCB而造成短路以外， 也有助於空氣的對流散熱  上圖:利用電阻腳折成圈圈，然後焊在測試點上，以便送電方便測試  上圖:這邊也裝一個，可對照線路圖上的測試點， 關於測試的點我們都有在PCB上標示出來  上圖:像這個是M點  上圖:像這個是K點  上圖:像這個是J點 每一個測試點(Check Point)都有其含意，若是調整的OK， 這機器就會工作在一個平衡而且完美的狀態， 測試點同時也可以反應出來整台機器的問題， 這對將來換管子及改換零件都會較容易測試， 我們建議將每個測試點的數值抄下來， 然後貼在機器的背面(或是機箱中不起眼的地方)， 將來若是有問題的話馬上就可以參考用. 最後安裝變壓器，與LS-7一樣的，LS8 MK2的變壓器也是直接安裝在板子上的， 而這個變壓器與LS-7差不多，只是電壓有不同，也是直接漆包線出線的， 所以我們也必須將漆包線上的漆用小刀括除，露出裏面的銅線， 然後再安裝在LS-8 MK2上 在安裝變壓器之前，請先確二個部份的零件是已經安裝的，分別如下:  上圖:這二個防火花電容一定要安裝好  上圖:標示C34的訊號選擇板5V的電容也要安裝， 這電容供給了訊號選擇板的5V之用，並且做為一個緩衝 接下來安裝變壓器的步驟與LS-7大致相同， 首先我們先確定變壓器銅柱的高度是足夠的， 我們利用LS7裝機報告的照片來做說明  上圖:銅柱我們都習慣裝上一個螺母，讓每一根的高度相同  上圖:反過來放在一個平面上都是一樣高的， 並且讓出線有足夠的餘裕可以插到PCB上面  上圖:刮除了漆包線外的漆，並且上一層薄薄的錫避免氧化  上圖:安裝好變壓器之後，我順便也裝了二個測試用的鉤， 這方便我送電時用鱷魚夾牢牢的夾住，同時在配線的時後也可以焊在這端子上. 翻到背面，LS-8 MK2的電源清楚的標示在上面， 在這邊我們要利用跳線來決定這個變壓器的初級是110V的或是220V的  上圖:滿足大多數國家電壓需求，透過跳線來決定使用110V的或是220V的電壓， 若是110V的，請將A-C相連，B-D相連(如上圖為110V的電壓輸入)， 若是使用220V的請將B-C相連即可. 這個變壓器的另外一重點，就是有接地抽頭，透過這個接地的抽頭， 我們可以獲的更加穩定及更加乾淨的電源  上圖:G1及G2為變壓器下地抽頭  上圖:透過這個銅柱下地與機箱相接  上圖:變壓器上的電壓標示，在安裝變壓器之前請先確定好變壓器上的 標示是與PCB相符合的 到這邊差不多完成了LS-8 MK2的製作， 下一篇我們要來教大家如何調整這台LS-8 MK2， 這篇基本安裝期實與LS-7的安裝是差不多的， 有興趣的可以參考LS-7的裝機報告: 基本上LS-7與LS-8 MK2是有一些共同的安裝特質， 在經過 LS-7的經驗後，LS-8 MK2的整個裝機及配套也更加洗鍊， 更加完美，整個完成度也更高，我們期待LS-8 MK2是可以繼續 帶給廣大裝機朋友一個美好的經驗，同時聲音也更加的令人驚喜，我們下回見!! (责任编辑：admin) |
