这是一部使用了很多闲置电子器材和废旧电子材料的胆前级，只在关键部位用了比较好的料件。

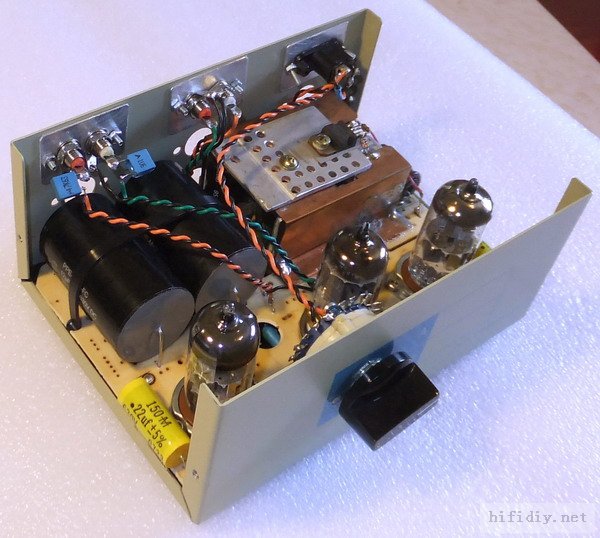

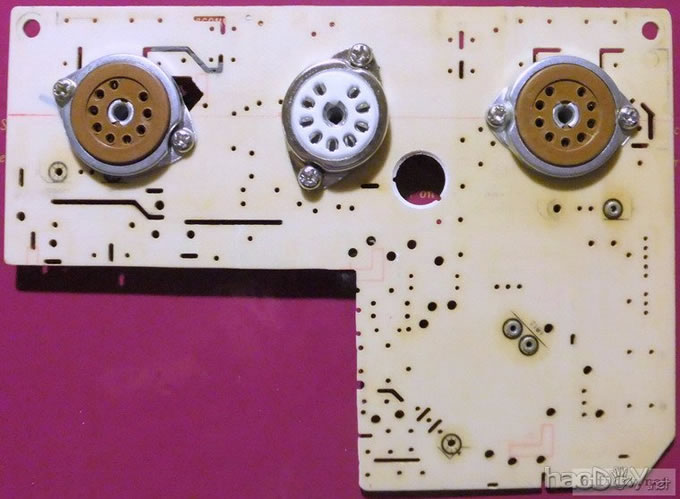

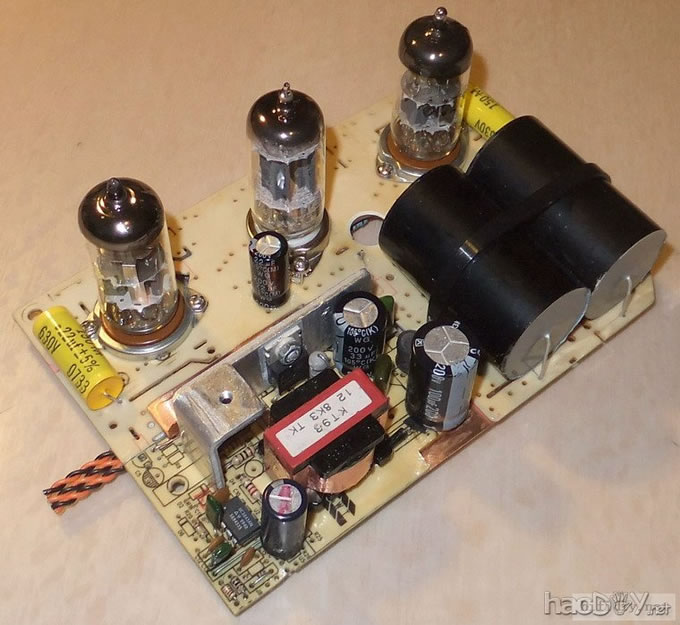

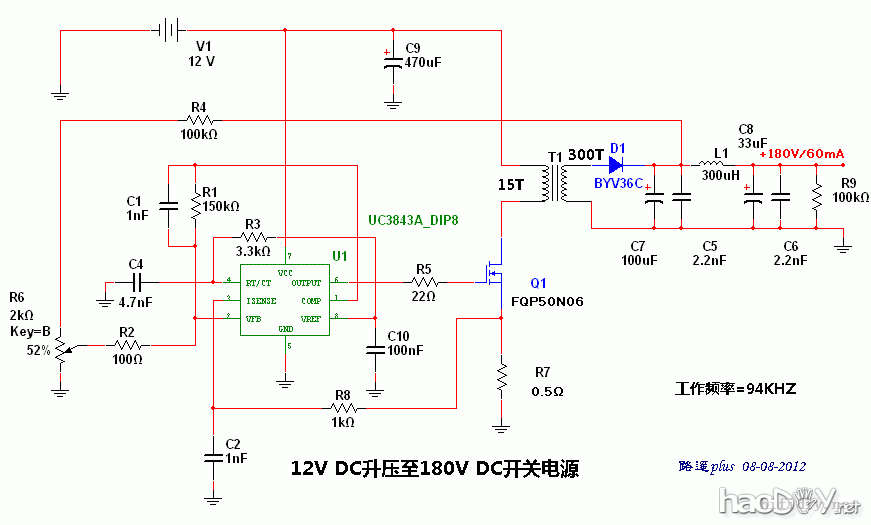

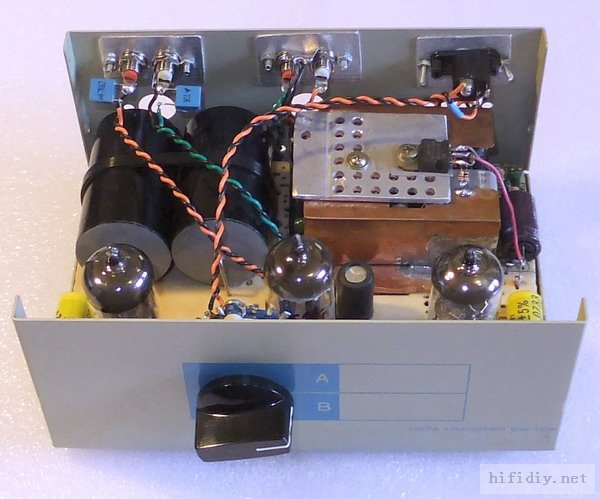

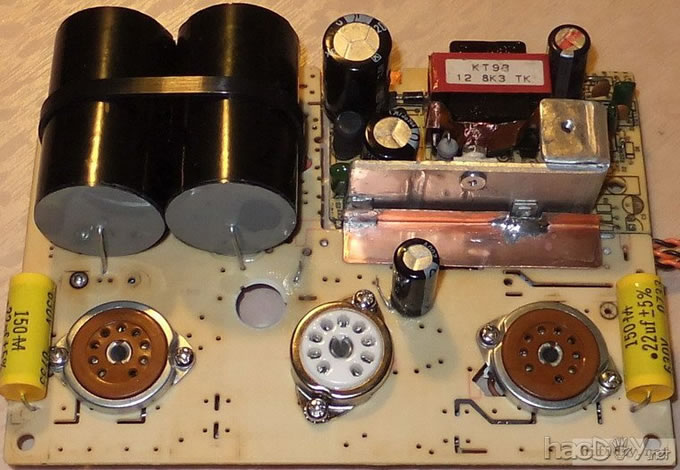

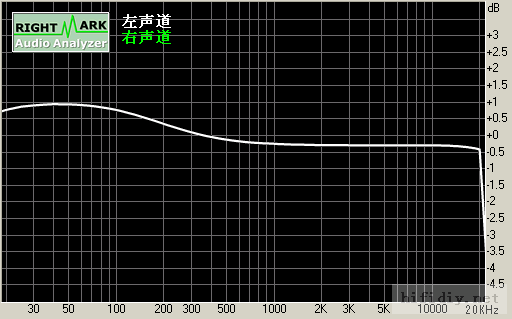

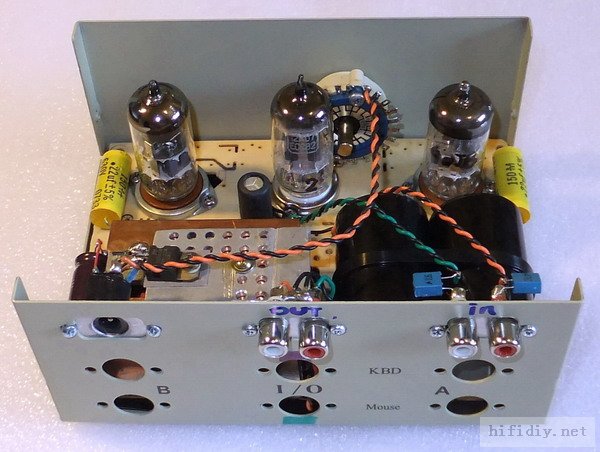

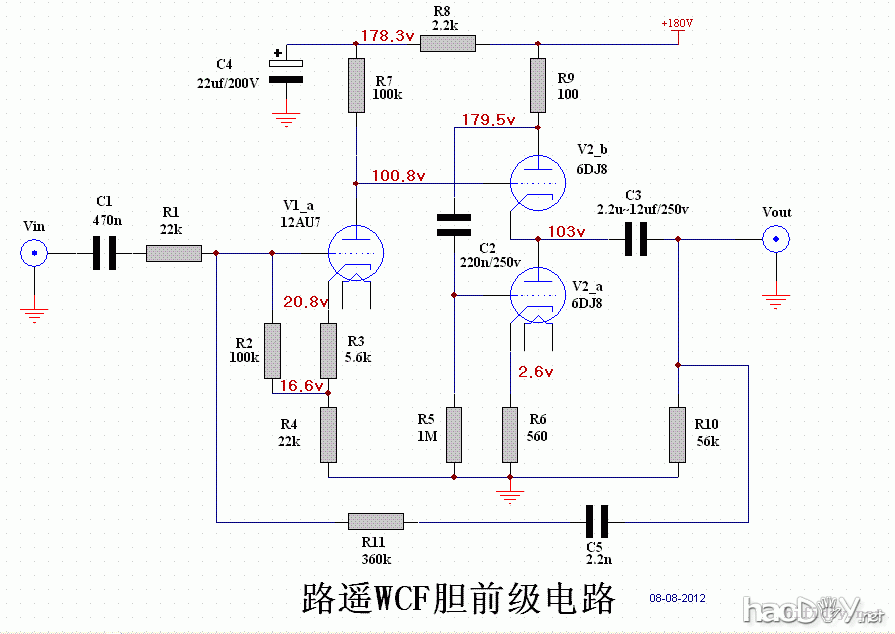

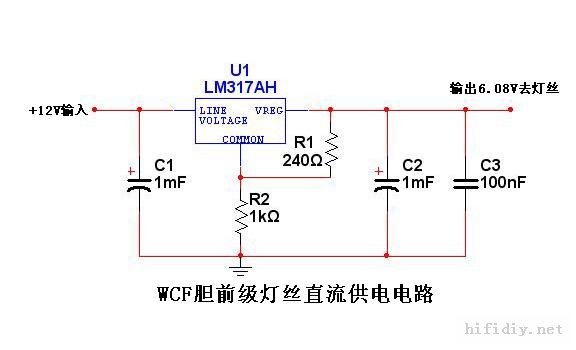

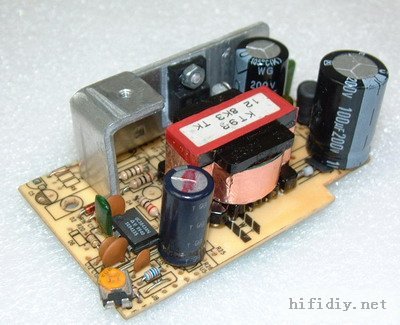

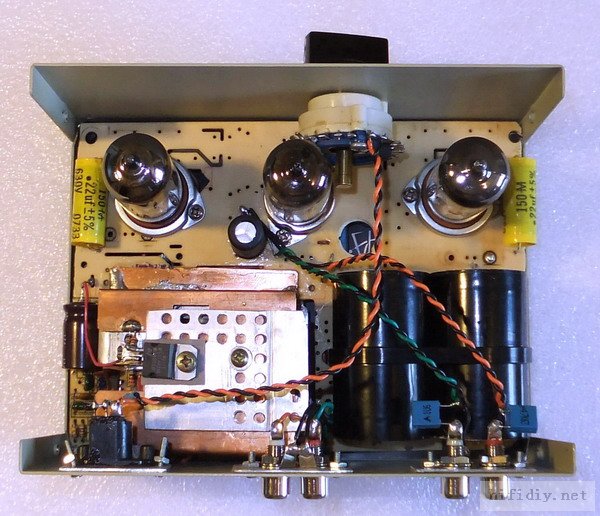

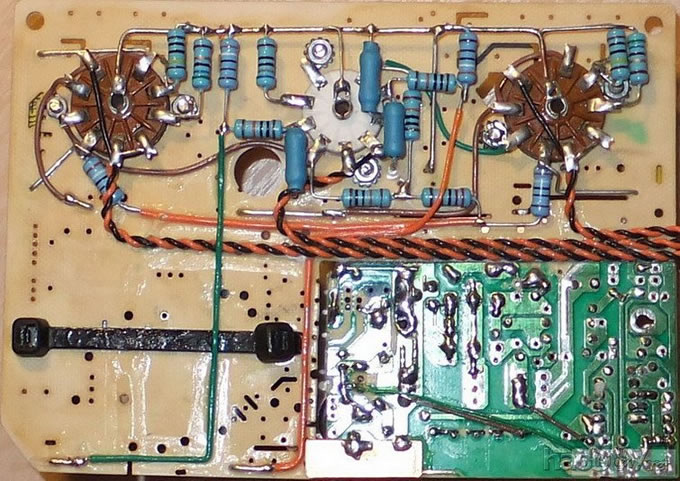

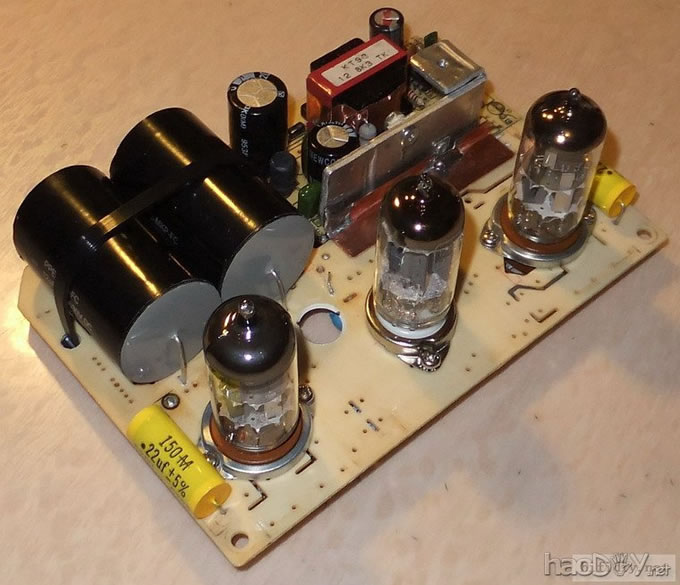

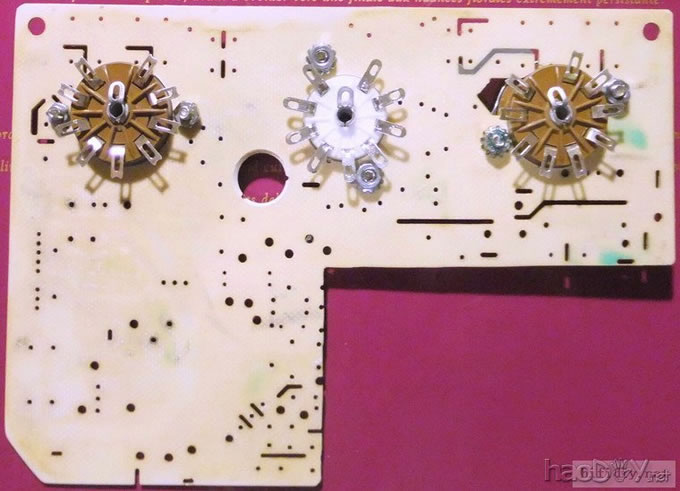

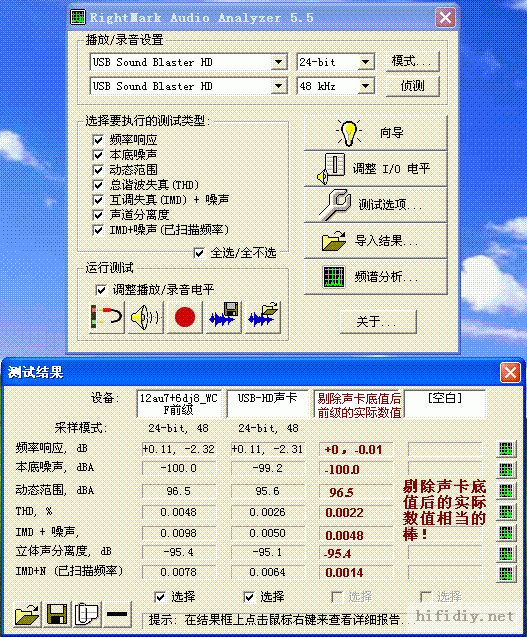

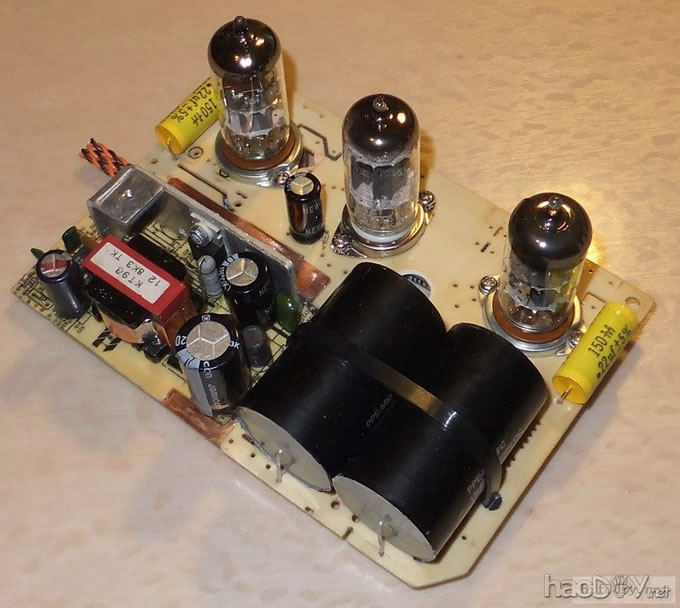

底板：是一块LCD显示器的高压板清理并处理后而成 外壳：是一台有线路由器的外壳 电源：A，主供电电源是路由器原来配置的外置电源适配器（12V/1.88A开关电源） B，180V +B电源内置，利用旧ATX电源振荡及控制部分改造而成 ************************************************************************************** 这是经调试并校声完毕的定型电路图以及频响曲线（08-08-2012）    这个电路带有低频提升，由800HZ往下，频率越低提升越大，到40HZ提升最大，相对于1KHZ提升1.2db，然后又稍作衰减。频响曲线如下图。实际试听，这样频响，声音效果最丰满浑厚耐听。如果不喜欢这样的低频提升的频响，而希望平直，只要把C5由2.2n加大到100n就可以  因为原来打算采用的路由器的外壳比装上12uf输出电容后的PCB矮了几个毫米，没办法使用，因此改了另外一个显示器转换器的铁外壳，原来的转换开关稍作diy后用作电源开关。 完成后的机器图片      **************************************************************************************** 底板制作： 将LCD高压板上的大件零件用吸锡器拆下，然后放在控温烤箱里以180度C烤15~20分钟待焊锡熔化后，戴上隔热手套用大钳子夹出在突起的硬物上让零件朝下轻拍几下，这样绝大部分零件就会掉出，余下比较顽固的，再用吸锡器拆下即可。 然后用砂纸机把底板的焊锡并铜膜全部磨掉（记得带防尘口罩），并用细砂纸把底板顶面的印刷字符磨掉，再按需要的尺寸锯好并打磨即成。这不需要什么成本，只是付出点小工夫，环保又省钱，多好！省下来的钱投进关键部位，这样做机器才有高的性价比。 下面是已经整理好并打孔装上胆座的底板   这是大致焊装完的整机主板      组装好的内置180V +B电源  这个WCF前级与测试声卡RMAA测试综合指标比较  这个WCF胆放，音色就暂时不说了，等多听些时候再总结。但无论从测试指标看，还是实际试听，都可以说是达到高保真，综合指标比测试用的声卡还要好一些，谐波失真THD低达0.002%，瞬态互调失真IMD更低至0.001%，这是相当不错的指标了。 (责任编辑：admin) |
