2A3电子管胆前级开声

时间:2012-08-30 20:01来源:未知 作者:admin 点击:
在田庆松老师(《无线电与电视》胆机制作特约作者)和车夫指导下,奋战了5天,我的2A3C前级全部安装,焊接完毕,开声了! 1.结构形式:分体电源。用两个鸡翅木机壳,面板为3MM的铝板(交厂家开孔,拉丝,) 2.用料: 早期军用合金铜壳600:60K输入牛,特制的5
在田庆松老师(《无线电与电视》胆机制作特约作者)和车夫指导下,奋战了5天,我的2A3C前级全部安装,焊接完毕,开声 了!

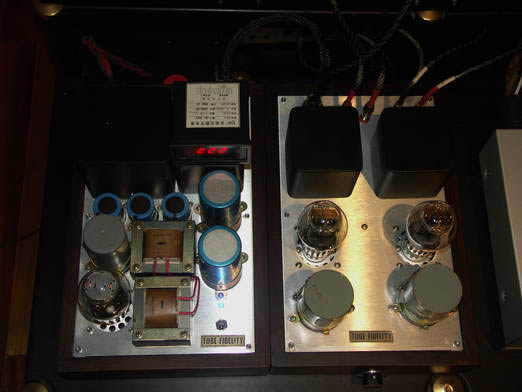

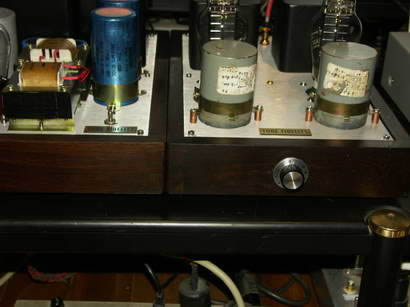

1.结构形式:分体电源。用两个鸡翅木机壳,面板为3MM的铝板(交厂家开孔,拉丝,)
2A3电子管胆前级开声
2A3电子管胆前级开声
2A3电子管胆前级开声

2.用料:

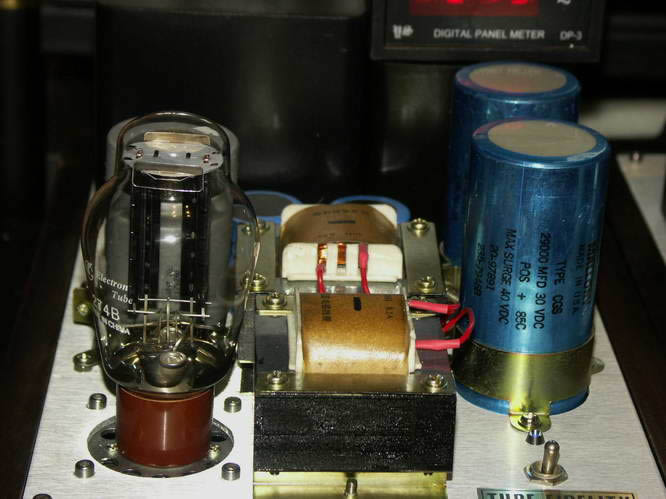

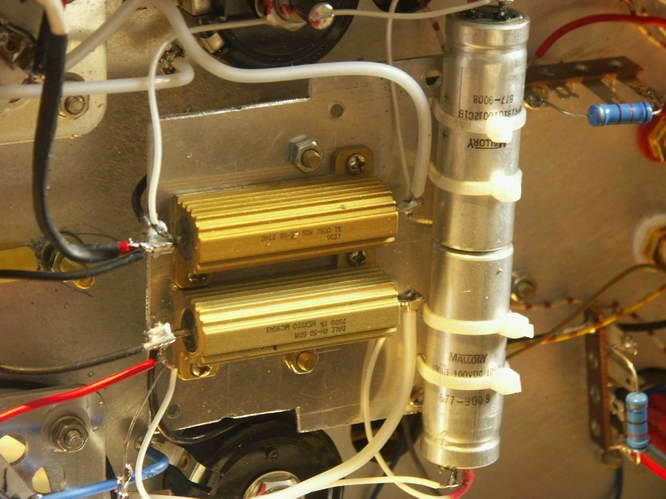

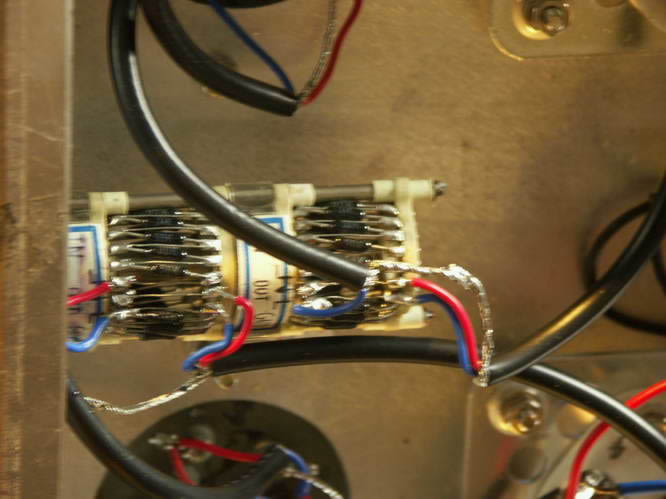

    早期军用合金铜壳600:60K输入牛,特制的5k:600输出牛,高压和灯丝牛各一个;274B整流,两级扼流圈。第一级滤波电容用美国一条龙油浸24U/400V,第二,三级用思碧190U/450V电解)。阴极电阻用DALI750欧50W的铝壳,阴极电容用MALLORY190U/250V.自给偏压(栅极电阻270K/0.5W汉高);输出牛次级600欧处并联的电阻用DALI 2.4K/2W;电位器用英国军用24档采用汉高电阻焊制的250K分流式的(早年在丽特小梁处购置)。2A3的灯丝采用MLLORY29000U/25V直流供电。机内焊线:银线,WE多股,单支并举。
2A3电子管胆前级开声
2A3电子管胆前级开声
2A3电子管胆前级开声

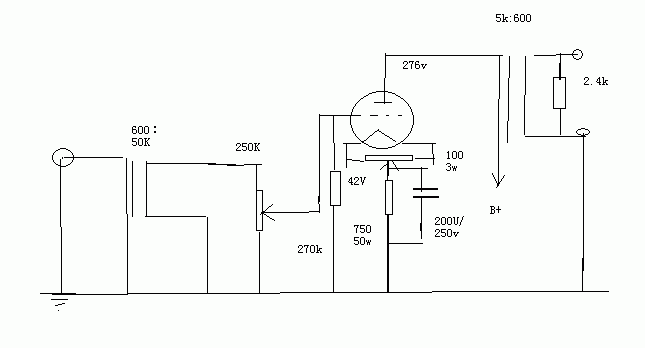

3.电路:(见草图)。在田老师的指教下,输入牛次级并了一个68K的电阻 (我的输出牛原来是600:60K的,再要请田老师算算并多大的电阻才能阻抗匹配);输出牛次级先暂用2.4k电阻并联(手头没有600欧的);
2A3电子管胆前级开声
4.主要参数:高压供电 电压双300v,274B整流后传联一个75欧25W 的降压 DALI电阻,两级clc后,2A3C屏压274v,阴极对地38V,屏流50MA;灯丝用3.7V4A两组,经桥堆和MLLORY29000U/25V整流滤波取得2.54V直流电压;
2A3电子管胆前级开声
2A3电子管胆前级开声
2A3电子管胆前级开声

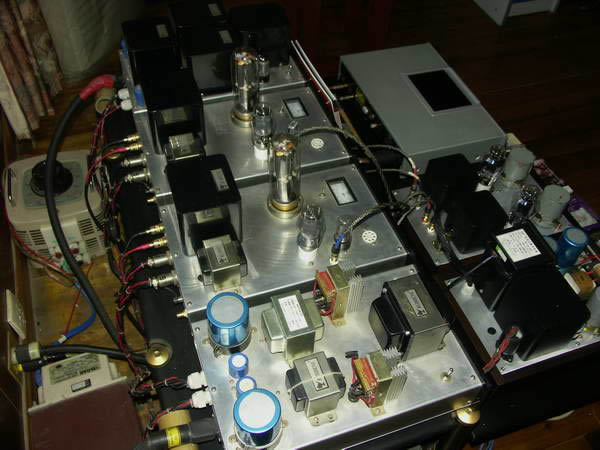

3.初步感觉:信躁比不错,没一点交流声。接驳我的CEC51XR  CD和6SN7-300B-845分体电源单端后级,推JBL4312D,声底较我过去的前级厚实一些了,中频饱满,但又不失较高的解析力,声音很平衡,富有弹性,细节丰富,声场很宽,有一定的动态,我觉得很满意。非常感谢田老师,车版和各位的指教!不知再怎么调整声音再好一点。输出牛次级并联的电阻换成600欧又会有什么变化?请田老师及各位赐教。
2A3电子管胆前级开声
