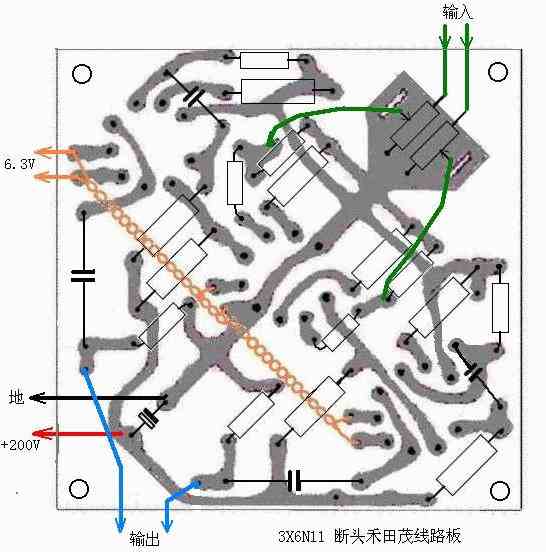

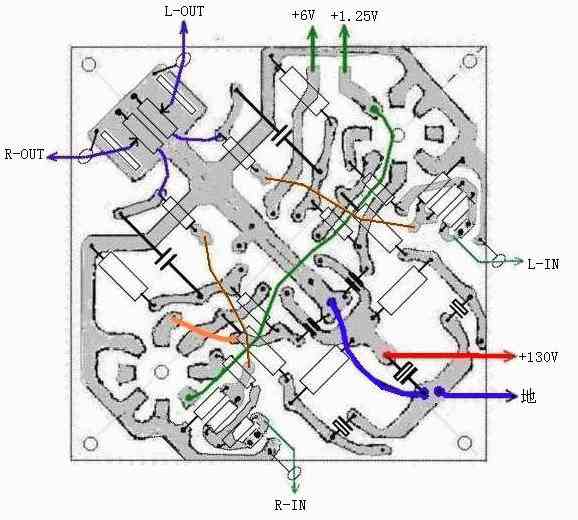

春季长假照例是我发烧"孵鸡(DIY机)"的时候，今年原打算做一台卧房用的迷你胆机，于是向河北定州左师傅定做电源和输出变压器，谁知直到年根才运到，此时已找不到金工师傅做底盘了。 百无聊赖之下，翻检我的"百宝箱"（老婆谓之"垃圾箱"），哇！居然找到几只直热胆管，管上标着"北京 1959 Ⅲ"和俄文型号"1Б2П"，于是想起这还是文革前上高中时做电子管收音机剩下的，已尘封了三十多年。用它能干什么呢？做一台前级大概还能胜任吧，想到这里说干就干。  先确定DIY机原则： 1．线路要简洁至上，一级共阴放大加一级阴极输出即可。 2．还是卧室迷你型，体积尽量小巧精致，为此放弃搭棚改用印刷电路板。 3．所有元器件由库存解决，不买新品和贵价补品。 于是设计线路、制作印刷电路板、焊接按装，忙了几天，假期结束，一台胆前级也基本完工了，印板图见图，现介绍如下：  一． 放大部分： 为1Б2П常用的五极管共阴极放大，直耦到6N3阴极输出方式。但有以下几点改进： 一是1Б2П的帘栅极不接B+而改接到输出管的阴极，使两管工作点更稳定。 二是由于1Б2П是直热管，灯丝就是阴极，并且接地，无法用阴极电阻方式施加本级电流负反馈和环路反馈，因此采用末级输出反馈到输入电阻抽头上的方法，改变输入电阻的分压比或反馈电阻R8值均可调节反馈量。 三是音量控制电位器原来放在输入端，由于1Б2П是直热管、又是高灵敏度的五极管、电源部分又太简单等原因，装好后初次试听时交流声较大，将电位器改接到输出端后，小音量时已听不到交流声，中等音量时虽隐约可闻但尚能接受。音量控制改在输出端时要注意输入信号幅度，为避免用CD机时信号太强使1Б2П过荷失真，在输入电阻上再次分压，用类似电脑主板上跳线的方式选择，如听卡座、收音头等小信号音源时插上跳线，使R1短路，信号直入1Б2П不衰减；平时听CD机时拔下跳线，信号按分压比(这里取~1/2)衰减后输入1Б2П。当然也可以用三针跳线，多设置一种衰减比（如图1-b）。 二． 电源部分： 1Б2П功耗极低，屏极电流0.9mA、帘栅极电流0.08mA、灯丝电流30mA；6N3屏极电流设计标准为8.5mA，在本机中1Б2П直耦到6N3，所以6N3阴极仅45V左右，即屏流约3mA.。全机高压部分8mA/150V约1.2W，灯丝部分(300+60)mA/7.5V约2.8W，总功耗约4W。 为求得简洁小巧，不用扼流圈，电源变压器T1用"百宝箱"中找到的一只上无三十三厂的双6V/800mA变压器，功率有8~10W，应该够用了，可惜没有高压绕组，如果直接用市电整流会使底板带电，灵机一动，从几个晶体管收音机用的插头式稳压电源中挑一个较大的，拆下里面的变压器作为升压变压器(T2)，一看最大输出12V/300mA，约3W，也够用了，还带抽头可以调节输出高压大小，於是电源部分就成了现在这个样子：变压器T1的两个6V绕组，一组整流后供三只管子灯丝，另一组接到T2的7.5V抽头上，按变压比计算应输出170V，整流滤波后直流高压应有200V左右，实际上因变压器太小，内阻较大，接上负载后仅为150V不到，但也够用了。 试机时从早上开机到下午，摸摸两个变压器丝毫不热，就此放心。但两个1Б2П却既看不见灯丝亮，摸上去也没温度，要不是喇叭一直在放音，还以为它没有工作呢。这里灯丝电压6N3取6V整，因为是直流，略低一点没关系，而且也在标称的5.9~6.9范围内；1Б2П取1.25V，是因为它闲置了四十年，怕阴极发射电子能力不足，所以比手册规定提高了0.05V。 三． 机壳及安装： 我是先用一块老电路板按本线路改动后装上试听，一开声大体成功，然后再考虑用什么外形及按所想的外形设计线路板。正好在inter网上看到国外几款迷你前级(或耳机功放)的照片，小小正方形金属盒，三只管子按对角线排列，煞是好看（见图2），极想仿制，但上哪儿去找这样的盒子呢？曾想过用不锈钢小饭盒，但形状不太满意。 无意中看到儿子一个装电脑3.5吋软盘的有机玻璃盒子，约10X10X4.5cm，咳！就是它了。马上设计一块94X94mm的正方形电路板（图3），接着用手摇钻在有机玻璃盒上开孔（注意不能用大力，否则会裂）。并在四角用四氯化碳(氯仿)各粘一条5X5X11mm的有机玻璃条(比瓷管座略高1mm)，以便固定线路板并使管座不露出盒面，线路板与盒面之间约有10mm的空隙，可安装阻容元件。 九脚瓷管座用电路板型，七脚管座只有普通型，所以在电路板上开孔，将管脚折弯焊接在铜箔上；电位器用ALPS-16型(兰色方壳的太大)，不算旋柄其高度与瓷管座差不多，用一个Π形铁片把它固定在线路板上；两只方形2.2μ输出电容是德国ERO拆机品，也是全机唯一的"补品"元件，因其高度超过瓷管座，不能安在线路板的元件面，就将它焊在铜箔面，1Б2П阳极退耦用的33μ电解电容和两个帘栅极0.33μ纸介电容也焊在铜箔面。 电源部分另用一块电路板做成分体式外接电源，从报废的五吋软驱上拆下后面的四芯电源插座装到有机玻璃小盒上，这四芯1_高压、2_地、3_+6V、4_+1.25V，不多不少正正好。 四． 调试： 本机只要管子和元器件完好，焊接无误，调试很简单。 1． 插上管子，不接高压，调R11、R12(用串、并电阻的方法)使灯丝电压分别为6.0和1.25V。 2． 接上高压，测量6N3阴栅极电位差，应在-0.5~-2.0V之间，否则调R9使其落入该范围内，6N3的栅负压按标准应为-2.0V，在共阴电路中至少也应有-1.5V，但在阴极输出电路中不必太严格，有-0.5V以上即可，但也不能过小。曾在《无线电与电视》上看到过一篇也是一极共阴放大直耦到阴极输出电路，其6N6阴极75V、栅极90V，栅压不但不负竟然为+15V，真不知其人怎么做出来的。 3． 1Б2П帘栅极电阻可在270k~330k之间调整，使帘栅压大于30V，其变化将反向影响屏压，也可用来调整6N3的栅负压。 4． 适当调整R1、R2、R3的分压比，使输入不过荷、反馈适度声音柔和。这一步也可不做。 五． 其他： 1． 1Б2П也可用三极管接法，帘栅极电阻R6改接到屏极，阻值改为300Ω~1k，取消0.33μ/160V的退耦电容。 2． 1Б2П的国内型号为1B2，可直接换用。 3． 如无此类直热五极管，也可用6J1等旁热管代用，但印板要按6J1的管脚修改，阴极加一个200Ω自给偏压电阻，不用旁路电容；取消R12及其后的滤波电容，调整R11使灯丝电压为6.0~6.3V，也可直接用交流供电。1Б2П和6J1的性能参数见表1。 4． 如三只管子全部用6DJ8、12AX7之类双三极管，可用断头禾田茂电路，参考线路及印板图见图6，有兴趣的烧友不妨一试。   六． 试听： 因是卧房用，所以全选小型器材 器材为：diskmen + 本前级 + 自制LM3886集成功放 + 晋扬歌剧四号箱 线材为：diskmen到前级：DISKMAN自带的随机线 前后级之间：怪兽400MKII信号线 功放到音箱：德国ELEO(一流)2500S镀银喇叭线 放崔岩光、蔡琴的《机遇》、八只眼的《青叶城之恋》等男女人声, 阿格里奇、帕尔曼等钢琴、小提琴曲，与用6DJ8或6N3等旁热管做第一级放大的电路相比，感觉低音潜得更深，浓浓的胆味使人陶醉。由于前面所说1Б2П是直热管，又是高灵敏度的五极管，电源又很简单，最后又用了个没有屏蔽作用的有机玻璃盒，所以信噪比不是很高，中等音量以上有隐约可闻的交流声，好在这套音响设计目的就是用于卧房，在老婆容忍的中低音量下聆听的。今后若能寻觅到类似图2国外前级的金属盒，将放大部分线路板屏蔽起来当可适量提高信噪比。七． 后记及感想： 在春节以后的一个多月中，不断调整R5、R6、R9以使两管工作点更合适，不断调整R1、R2、R3、R8以使衰减比和反馈比更合适，最终数值确定如图1。经过这些调整和不断试听（相当于煲机），自觉音质又有改善，比刚开声时动听多了，噪声也小多了，在中偏大音量时也几不可闻。又找了一小块铭牌上的铜片剪成窄条开三个管孔沿对角线铆在盒子上，至此全部完工。 此次DIY机利用了节假日，使用了库存的普通品，制成了外形小巧别致、音色合乎预想又极价廉的前级，算是基本成功的。与成品机或那些高烧朋友的高档自制机比，当然是丑小鸭了。不过音乐欣赏本来就是很主观的东西，自己听得满意就是好，何况通过自己双手把一个个元器件按自己设计的线路焊接组装成一台音响，再不断调试到合适的参数，这个过程正是我?quot;自制派"乐趣之所在，看着管子发出温馨的橙光、听着逐渐顺耳的音乐，那种喜悦与满足不是"器材派"所能体会，也不是有钱能买到的。 作为工薪族，我历来主张"发烧有度"，性价比第一。不管石机还是胆机、不管自制还是购机，多花百分之三四十甚至几倍的钱只换来音质百分之几的提高是不必要的，何况这是否真提高还有主观因素在内。比如一台耗电十来瓦的前级，竟有人用上双100W变压器、双扼流圈、双电子管整流和大量Solen、维他命等洋补品堆积，搞成几十斤的庞然大物，效果大概会好一点，但是否值得呢？ 记得七八十年代，在《无线电与电视》《中学科技》等杂志引导下，大批无线电爱好者（现在称发烧友）也掀起一股焊机狂潮，从OTL到OCL到DC放大器，从晶体管分立件到5G922、5G23等集成运放。那时上海大街小巷到处都有元器件商店，我经常流连忘返于虬江路、襄阳南路、提兰桥等出名的元件店里。那时没有洋货、没有补品，连普通正品也少（因为买得起的人少），大都是次品。电阻论斤、电容论堆、大功率管论盒（叫唱响管），烧友们就在这些现在称为"垃圾"的东西中挑挑拣拣。全用正品装不希奇，能用垃圾搞出好声来才叫本事。这就是那时的"发烧观"！年前友人要一台小音响在店子里放放背景音乐，我一时没有，只好从床底下拖出二十多年前用3DG6、3CG14、DD01等次品元件和自绕变压器装的小功放给他，接上VCD和音箱一放，嘿嘿！照样有滋有味。 当然现在条件不同，钱袋子鼓多了，垃圾不能再用，关键部位用一下洋补品也未尝不可，但要有度，"节约发烧"的原则不能变。 以上这简陋的小东西一定不入行家法眼，自娱自乐而已。这另类观点也肯定不对一些人的胃口，那就姑妄言之，姑妄听之吧。 (责任编辑：admin) |
