胡子工程,JADIS JP200胆前级制做中.

时间:2012-10-19 13:09来源:hifidiy.net论坛 作者:老新 点击:

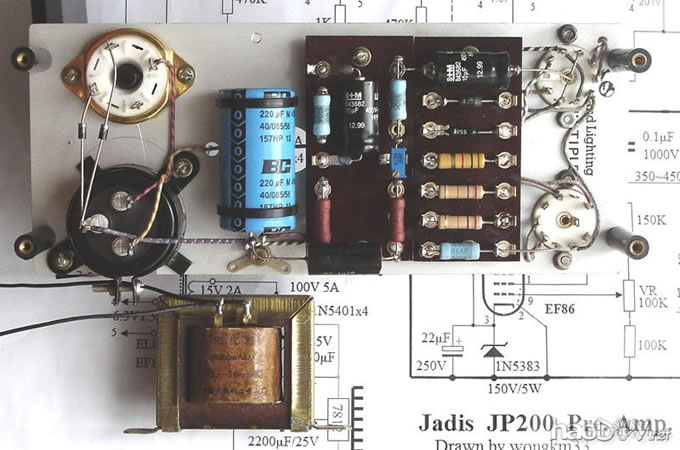

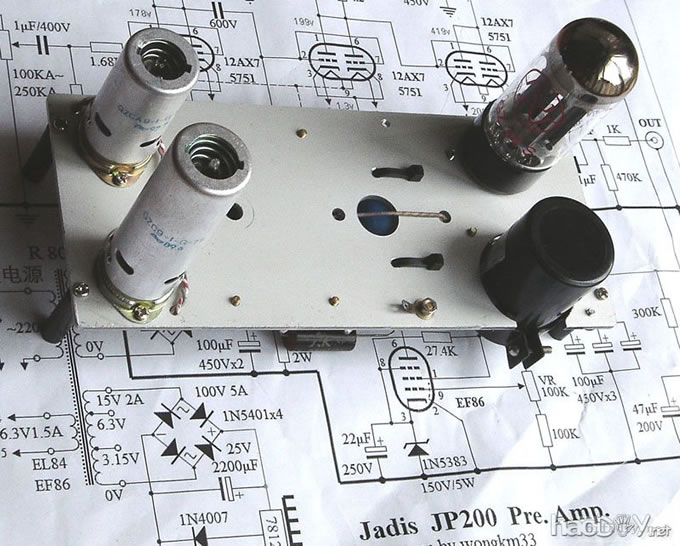

先制做好的电源.JP200这个电源不错,稳压效果好,电压适应范围宽. 1:用管为GZ34,EF86,EL84,我是采用胆石混合桥式整流. . 2:最后使用时是要串上那个10H/60MA的扼流圈的. 下载 (97.12 KB) 2011-8-4 12:30 3:总地点选在最后一级滤波处. 缺的东西还很多,只能画饼,

先制做好的电源.JP200这个电源不错,稳压效果好,电压适应范围宽.

1:用管为GZ34,EF86,EL84,我是采用胆石混合桥式整流.

胡子工程,JADIS JP200胆前级制做中..

2:最后使用时是要串上那个10H/60MA的扼流圈的.

胡子工程,JADIS JP200胆前级制做中.



3:总地点选在最后一级滤波处.

胡子工程,JADIS JP200胆前级制做中.


缺的东西还很多,只能画饼,有什么先做什么.

胡子工程,JADIS JP200胆前级制做中.

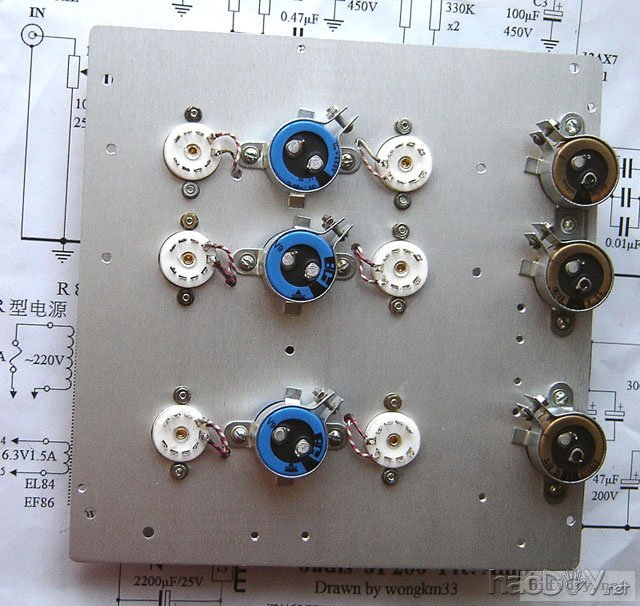

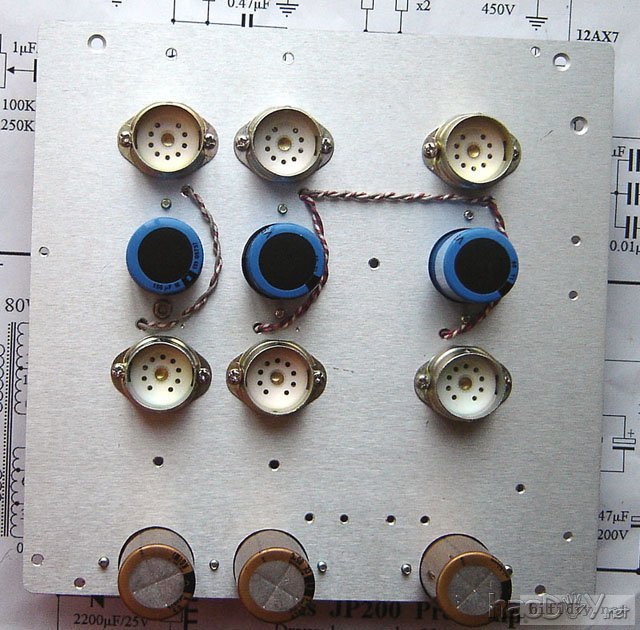

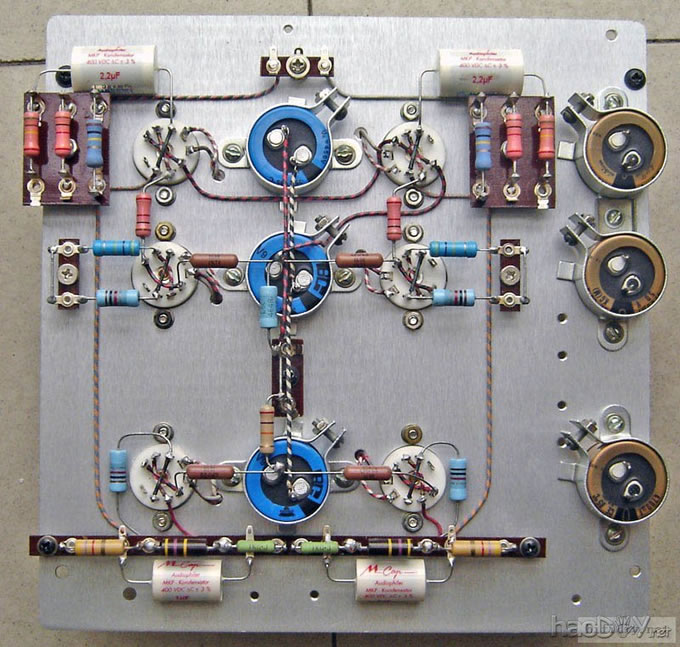

开做主放大板了,先布灯丝,我喜欢走线放在衬板背面,看着清爽,如果灯丝是交流供电,屏蔽效果很好.
本机所有用管皆为直流稳压灯丝供电.

胡子工程,JADIS JP200胆前级制做中.

胡子工程,JADIS JP200胆前级制做中.


胡子工程,JADIS JP200胆前级制做中.

胡子工程,JADIS JP200胆前级制做中.

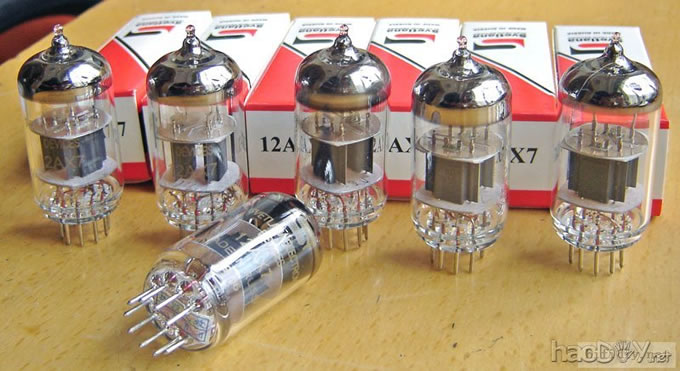

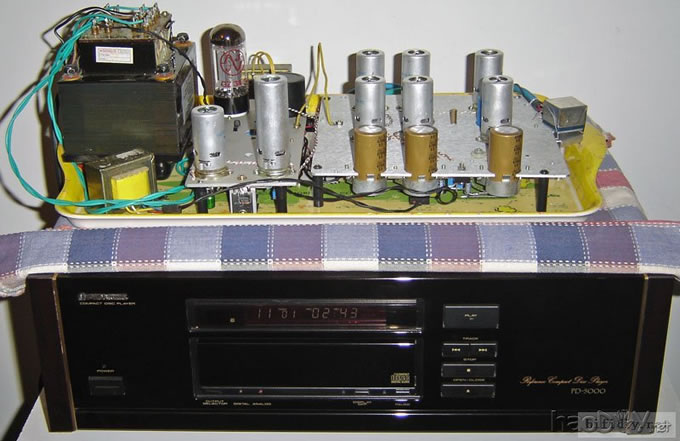

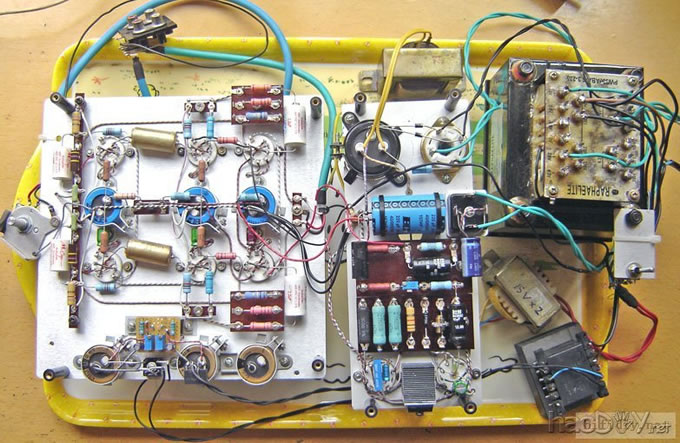

今天管子到了,但电牛订做和机箱加工还得有一阵子,只好先用托盘摆地摊.
开机试声,很顺利,一丝恶声都没有,放了几张熟碟,听不出什么失真.
音质第一印象就是纯和真,哈哈,成了J版的山寨了.不过的确是属于声底非常干净,又好听耐听的那种声音.
本机信噪比奇高,开关机没有区别,听不到任何形态的噪音.
这个线路可捣腾的似乎也只有第二级耦合电容了,现在是用了2只VQ,以后慢慢换着玩了.
工作点实测如下,两声道一致.JP200的设计独特,第一级屏流最高,阴极电压高达14V,是为了对付超大动态的声源吗?



胡子工程,JADIS JP200胆前级制做中.



胡子工程,JADIS JP200胆前级制做中.



胡子工程,JADIS JP200胆前级制做中.


裸机听音中,JP200这个线路真是一流,声场宏大,把陋室撑得又深又阔.
音色极美,想要的都有了,不喜欢的一点没有.

胡子工程,JADIS JP200胆前级制做中.

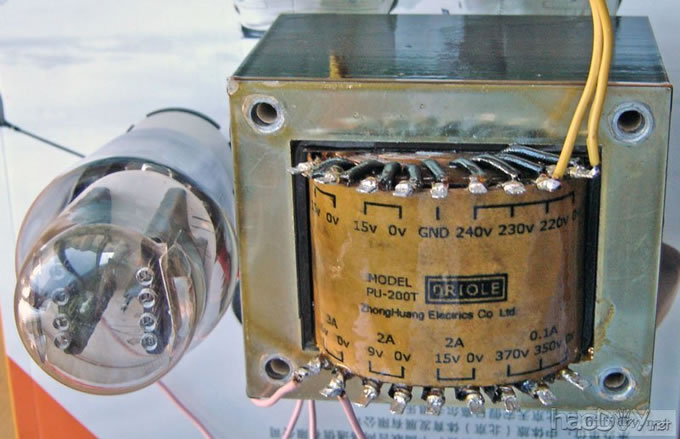

订制的电牛终于到了,挂上5Z3灯丝拷一下午测验,牛牛很好无问题.

胡子工程,JADIS JP200胆前级制做中.

个人猜测JP200靓声的根基在此,在此之前,从没听过任何一部前级能够那么全面,出得厅堂,下得厨房,气势雄浑,空灵纯净.不敢说领略了失真极低的声音,但的确听到真正好听的真声.

我的实测
第一级屏流2.4ma
第二级屏流1.4ma
第一级屏流1.6ma
对于并管应用的12AX7一点不大.
反之最早没经修改的那个电路问题多多.
330K那么大的屏阻,高频还剩多少。
第三级有阴极电阻,屏流才叫高到要烧管。
最后这个165k版是前辈们实战的结果,结合另外几个制作贴就明其合理性了。
如B+输出串的那个562R电阻,看似不必,但作用很大。
现在开PCB容易了,但很多电路没经实做校验,那些板子只是看起来很烧。

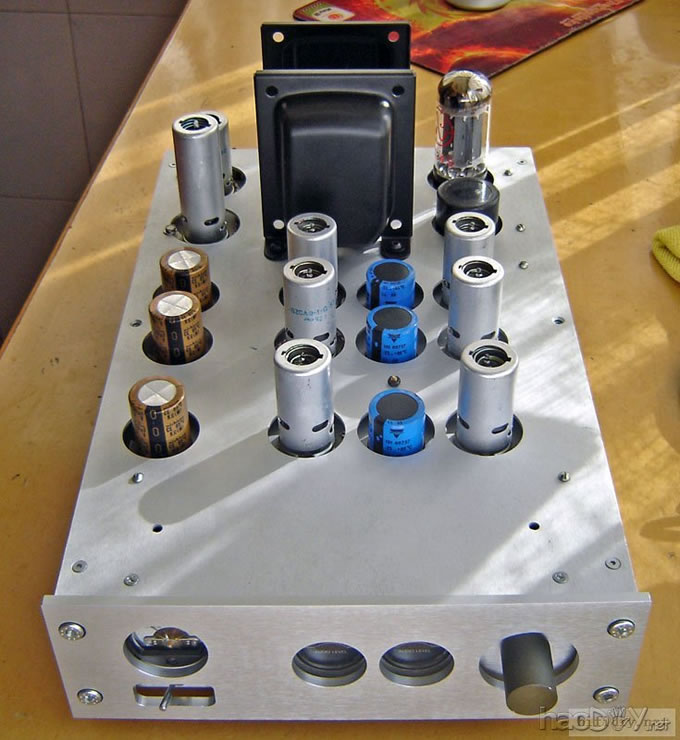

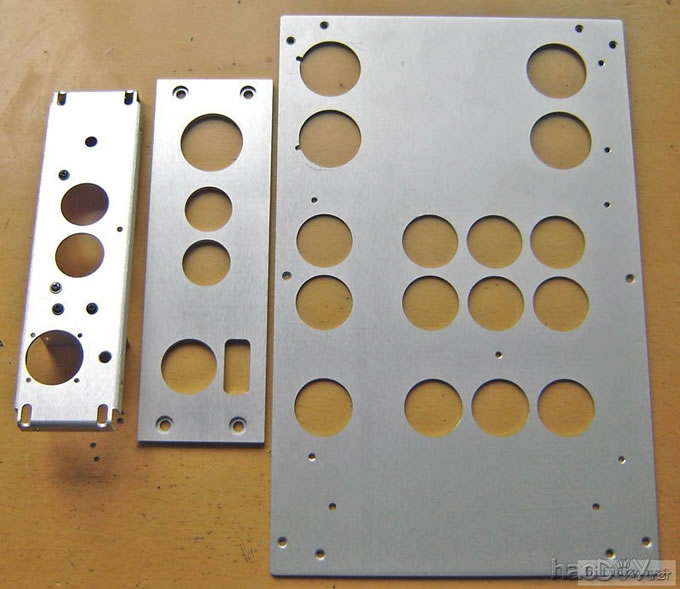

1:机箱终于加工好了,开了好多孔,有点密集恐惧哦胡子工程,JADIS JP200胆前级制做中.

胡子工程,JADIS JP200胆前级制做中.

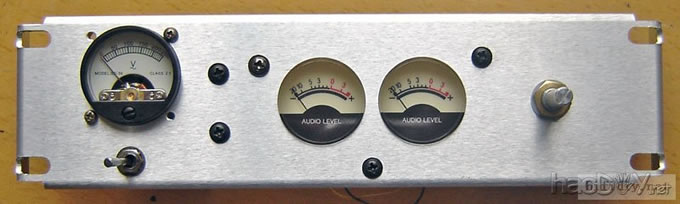

2:近年喜欢仪器感的设计,就弄了3个代表,面板是双层复合.

胡子工程,JADIS JP200胆前级制做中.

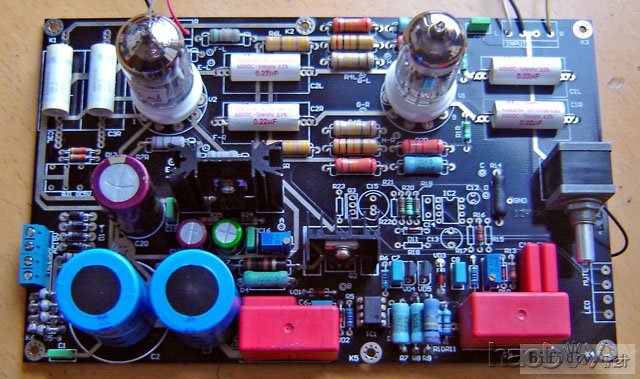

是购买PCB做的,电源部份据说是仿ARC高性能稳压,热噪音巨大.
声音温暖厚实,延伸平衡都不错,很耐听,唯通透度欠缺,声场平平.
线路值得换个电源用心做一下.

胡子工程,JADIS JP200胆前级制做中.

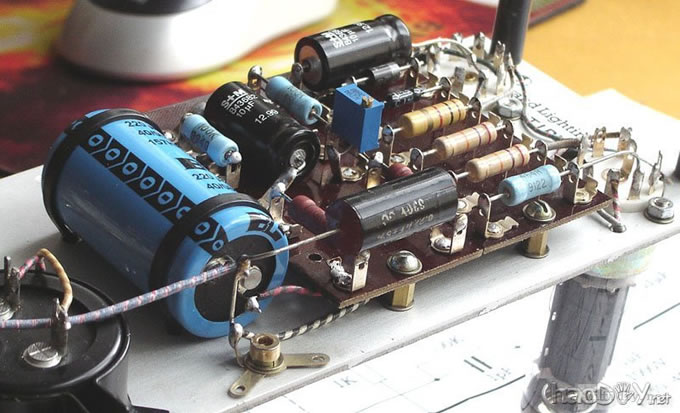

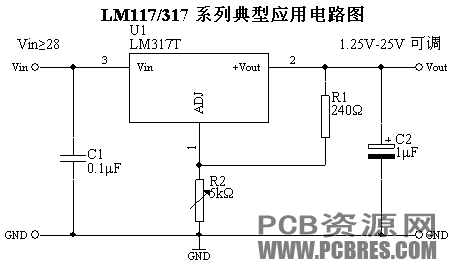

用的是LM317标准应用电路把电压调到6.3V,12.6V供灯丝.
稳压IC用LT1083时管脚,电路也完全一样.


胡子工程,JADIS JP200胆前级制做中.

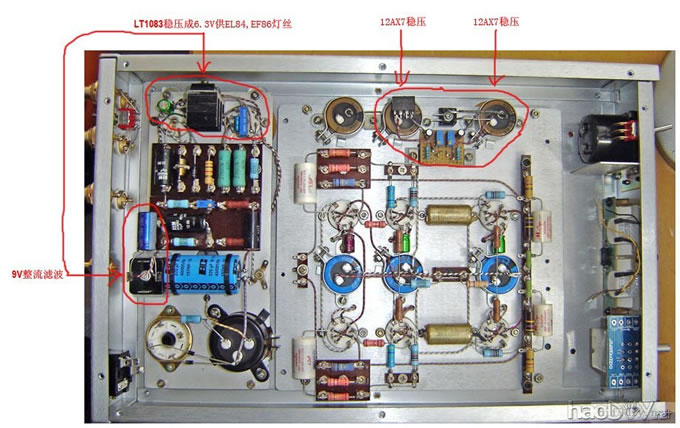

1:是MCAP的50+50uf双电解.
2:胆稳压的EL84,EF86也是用的直流灯丝,9V稳压成6.3V供给的,用的LT1083稳压.
3:这个电路的调整管是EL84,我插过6P14,听不出任何区别,别的管子就不知道了.
4:12AX7稳压直流灯丝空着的那个滤波电容是加大并联使用的,最后总装完并上二根线就完了.
5:12AX7只要2组15V就够供灯丝了,我多做了一组15V是供面板显示/照明电路的.

另外说明,这个稳压电路的压降很大,交流高压不能低于400V.

可以的,电压高点没什么,因为B+是稳压的,灯丝也是稳压的,这就杜绝了市电波动带来的影响,注意电解的耐压取够就行了.

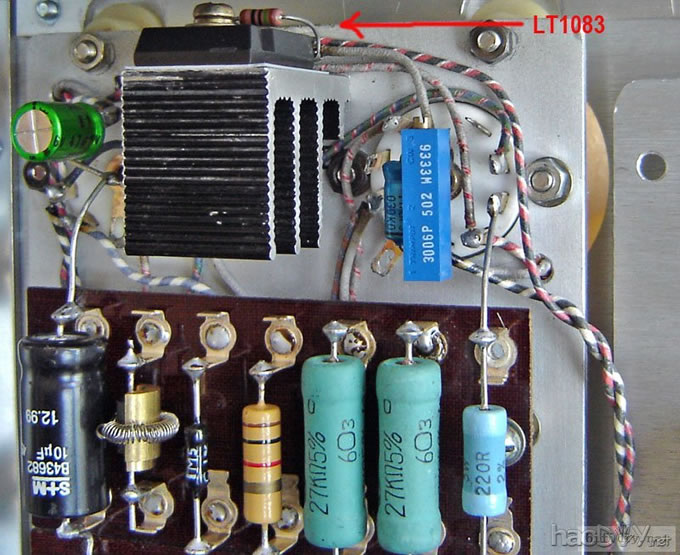

EL84,EF86直流灯丝稳压部分,IC是LT1083.

胡子工程,JADIS JP200胆前级制做中.

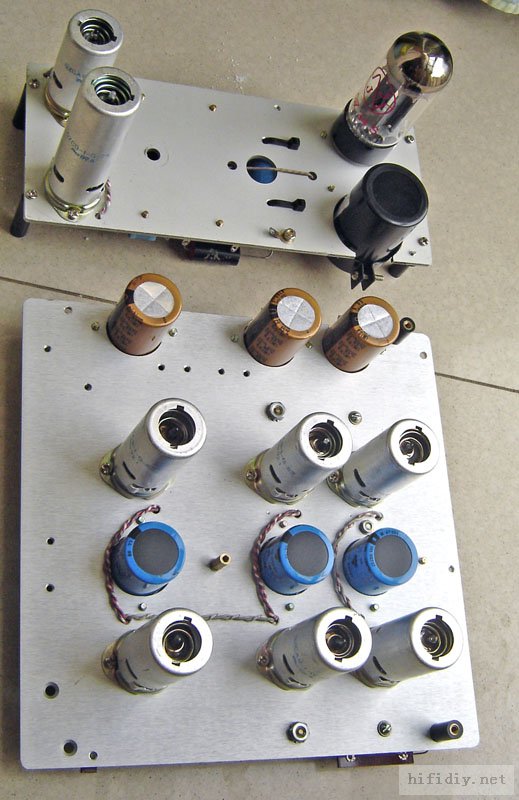

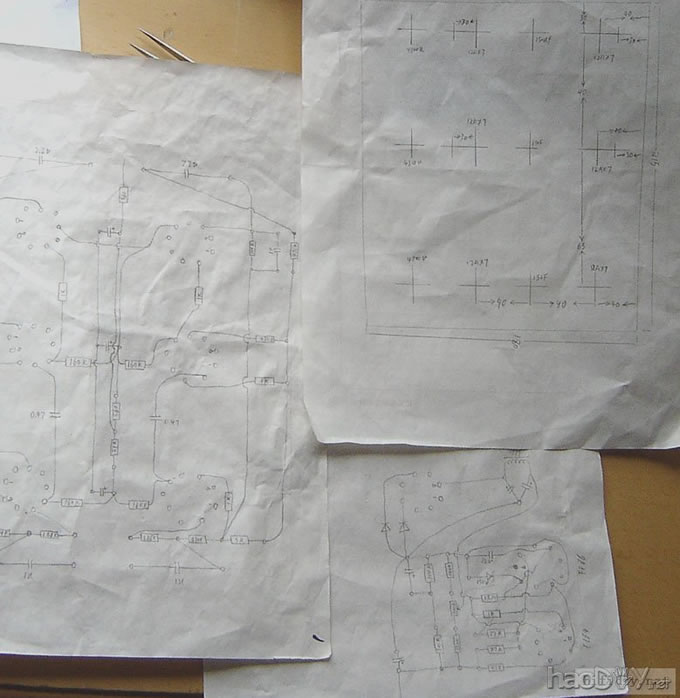

最终布局

胡子工程,JADIS JP200胆前级制做中.

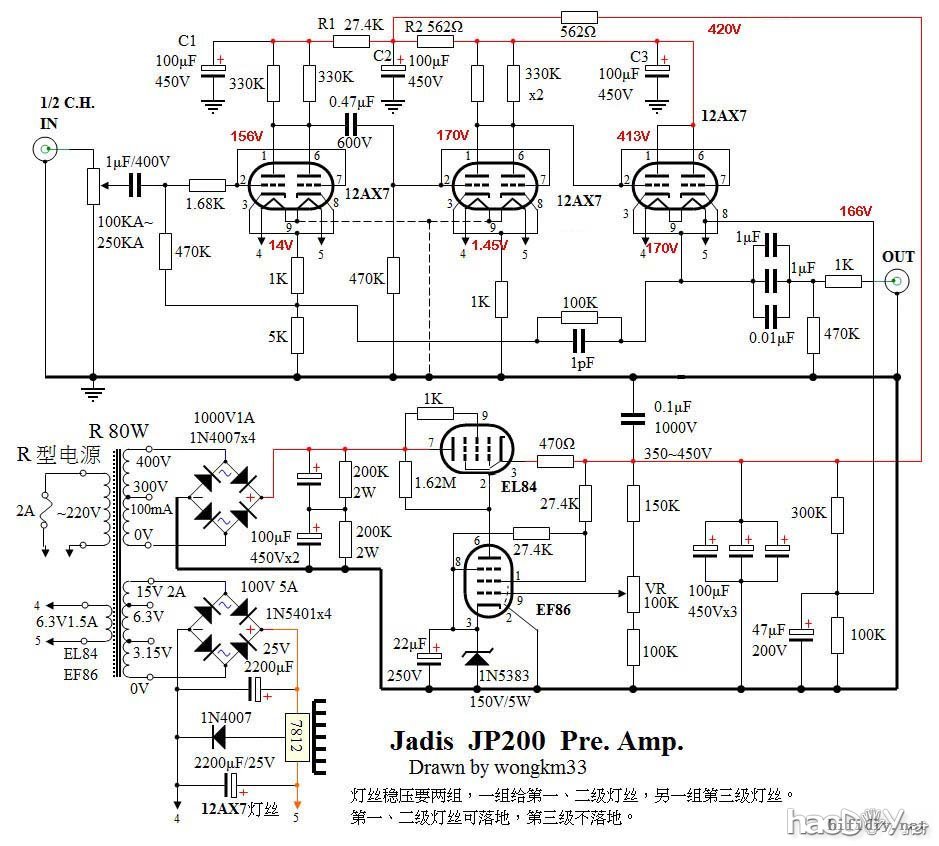

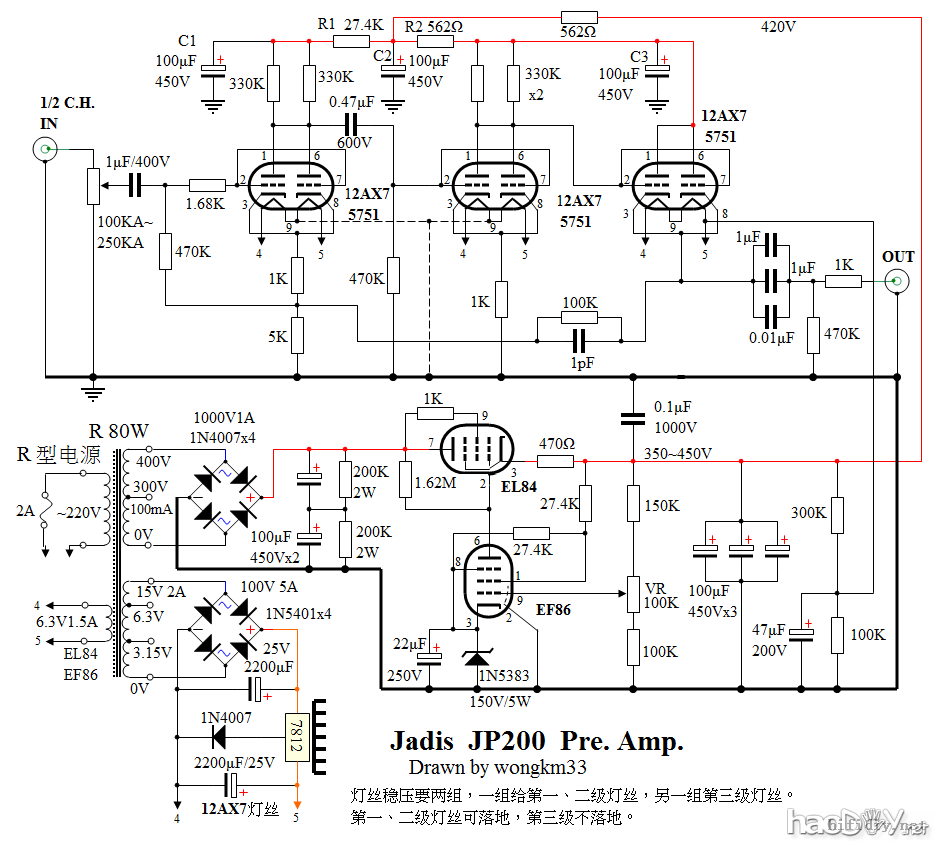

是按这个最终电路图做的,没有使用第3级75k阴极电阻.

胡子工程,JADIS JP200胆前级制做中.

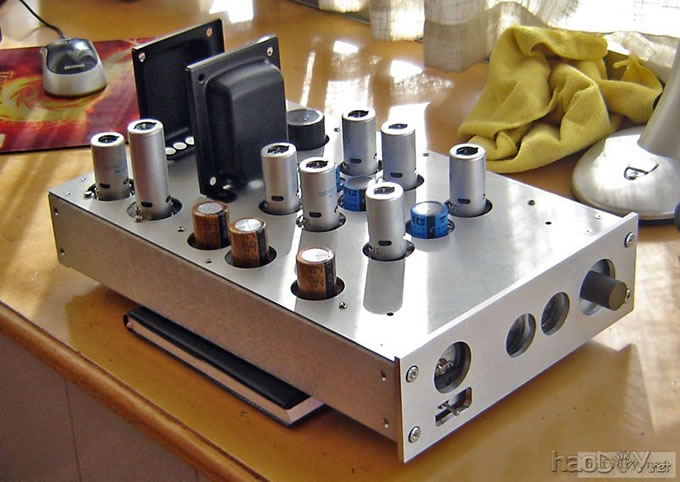

完成就这样,最近太懒,一直拖着总装.

胡子工程,JADIS JP200胆前级制做中.

胡子工程,JADIS JP200胆前级制做中.
