极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级

时间:2012-10-06 13:28来源:hifidiy.net论坛 作者:路遥plus 点击:
这是一台超级环保又十分简单易做而又非常靓声的2倍放大无源前级,实际测试性能和试听效果都非常棒,RMAA测试的各项指标非常接近用来测试的声卡,特别是底噪和动态和立体声分离度等几乎是与测试声卡相同!这是绝大多数有源前级望尘莫及的。 实际试听,我把它
这是一台超级环保又十分简单易做而又非常靓声的2倍放大无源前级,实际测试性能和试听效果都非常棒,RMAA测试的各项指标非常接近用来测试的声卡,特别是底噪和动态和立体声分离度等几乎是与测试声卡相同!这是绝大多数有源前级望尘莫及的。

实际试听,我把它接在DAC后面再到胆功放,出来的声音非常有活力,十分安静,音染极低,声场很宽,细节丰富,声音非常逼真而清晰,高中低音平衡丰满而圆润,一个字:


这个无源前级的音色与有源放大的前级完全不同,音符的颗粒感非常清晰,定位很好,歌唱者就仿似站在你面前歌唱---------靓声未必一定要靠复杂的电路来实现。


有兴趣的朋友,推荐你也装一台玩玩,其表现之出色一定令你喜出望外。特别是对菜鸟来说,估计没有比这更简单易做又靓声的前级了--------不过关键是要有高品质的变压器!

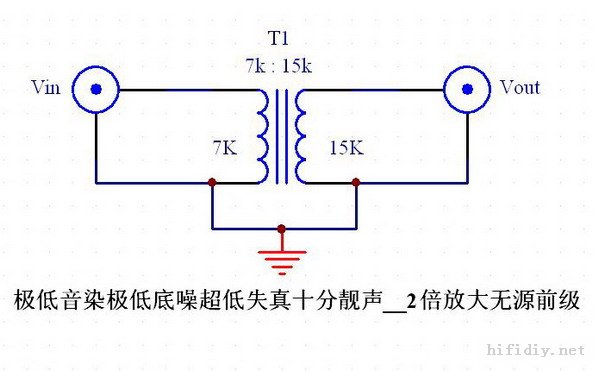

线路图----变压器初 / 次级反过来用(这个电路方波测试有振铃,因此修改成下面带负反馈的电路)
极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级

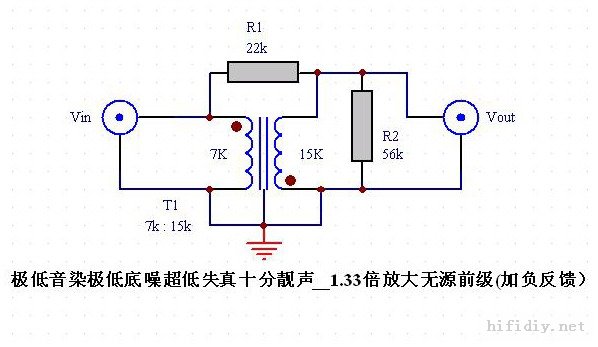

新修改的电路图(加上了负反馈,放大倍数降为1.33倍)
极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级

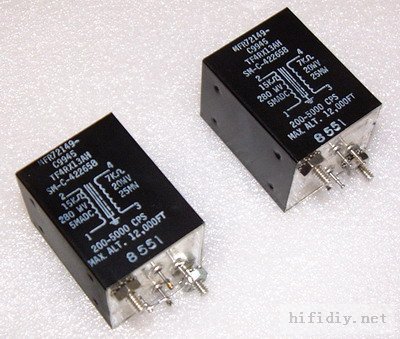

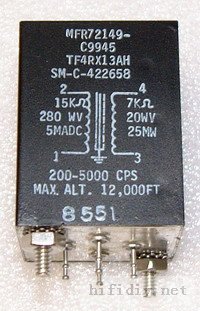

电路核心---高品质变压器(虽然标称频率范围是200~5000HZ,但实际性能很棒)
极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级


极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级

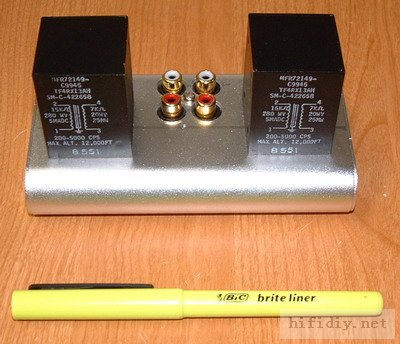

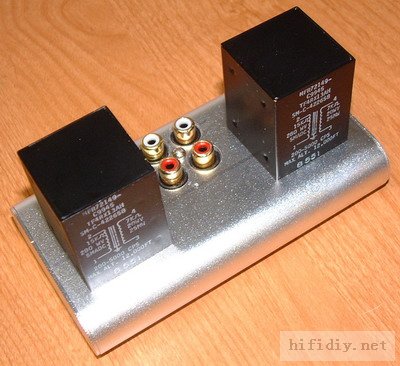

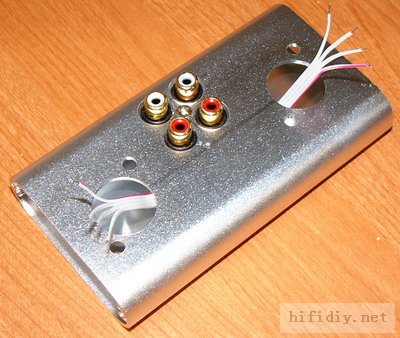

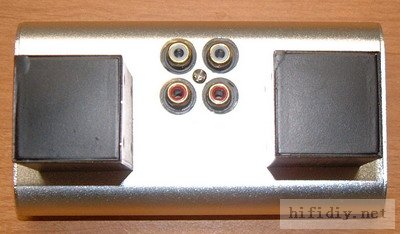

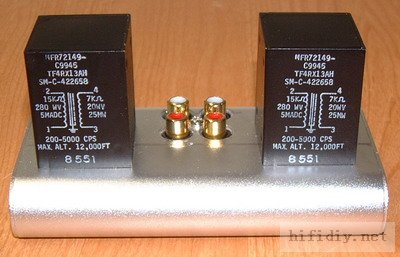

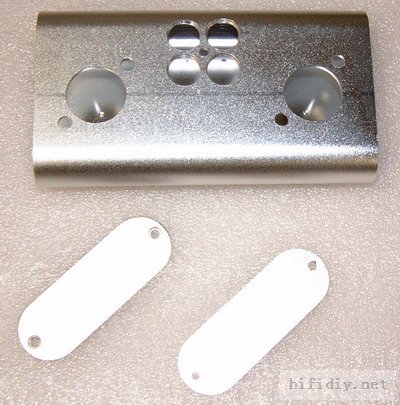

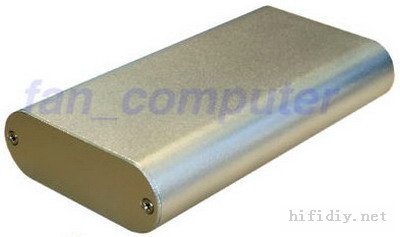

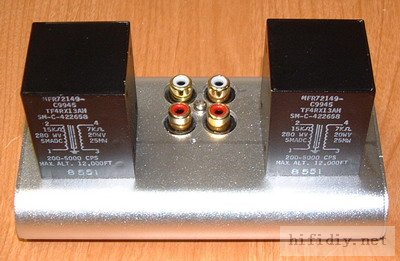

图示制作过程
极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级


极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级


极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级


极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级



极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级

极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级


极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级


极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级


极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级

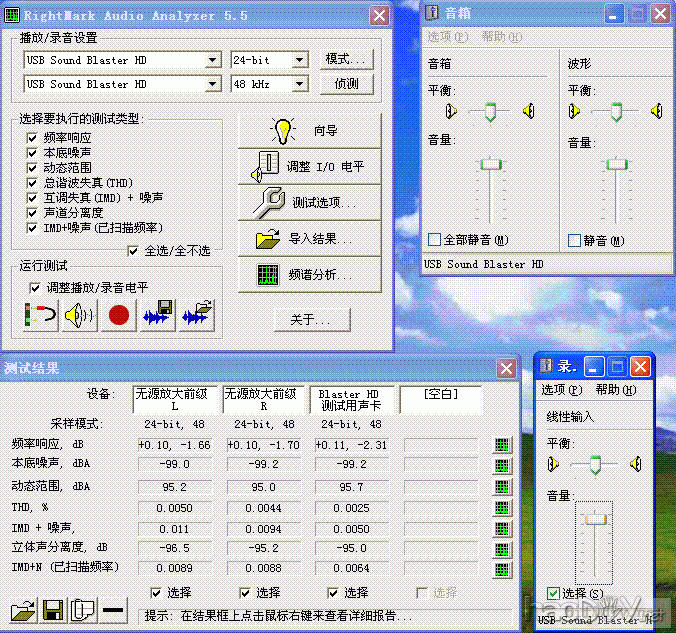

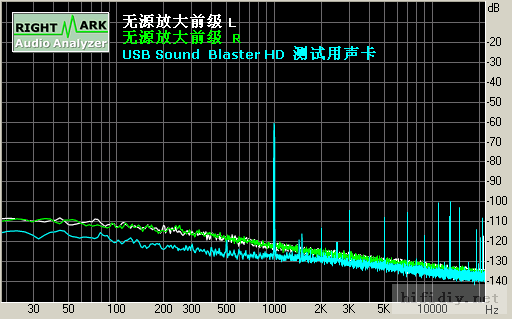

RMAA测试结果(与测试声卡比较,性能指标非常接近声卡本身,说明这个前级性能非常优秀)
极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级

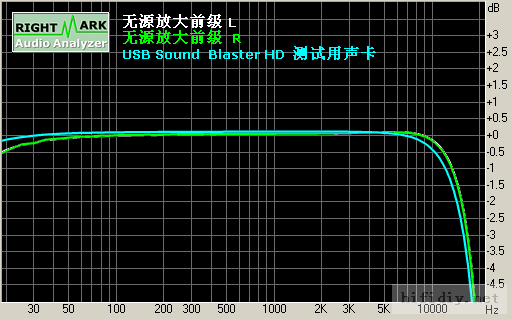

频率响应
极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级


动态范围
极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级 (责任编辑:admin)
