土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

时间:2012-10-05 15:29来源:hifidiy.net论坛 作者:www.807.com 点击:
好些年没啥作品了,朋友们都在忙自己的新作,自己不动手焊上两下实在难解心头之痒。。。。。。 电路首先考虑闻名已久的麦景图C-22, 下载 (84.91 KB) 2011-6-2 04:50 由于近期局部(或个人)金融海啸实在买不起市面那些漂亮的加厚的所谓的镀金双面线路板,因
好些年没啥作品了,朋友们都在忙自己的新作,自己不动手焊上两下实在难解心头之痒。。。。。。

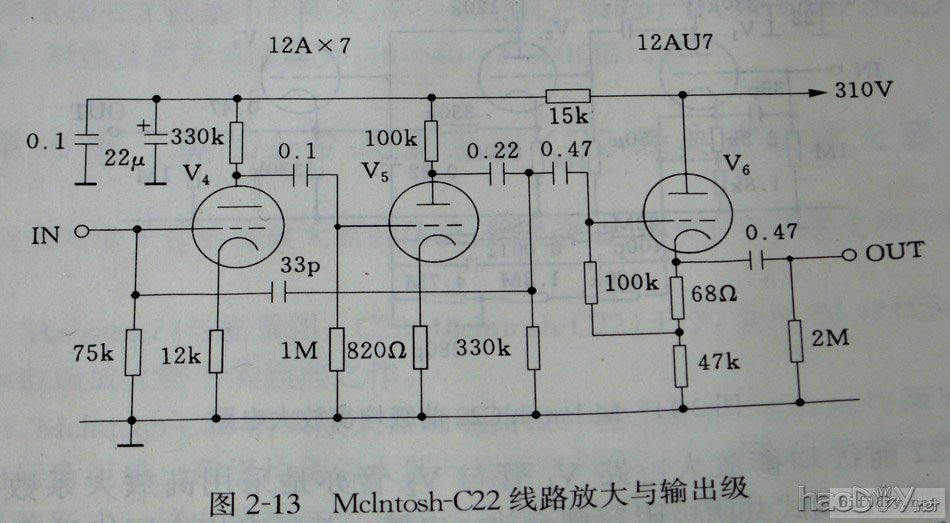

电路首先考虑闻名已久的麦景图C-22,

土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

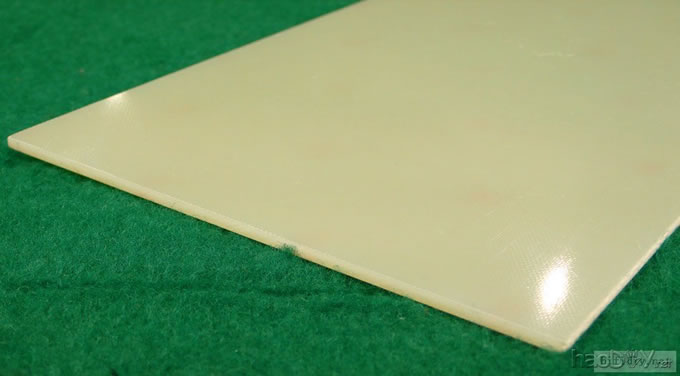

由于近期局部(或个人)金融海啸实在‘买不起’市面那些漂亮的加厚的所谓的‘镀金’双面线路板,因此出此下策淘了一块3MM厚的环氧纤维板
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

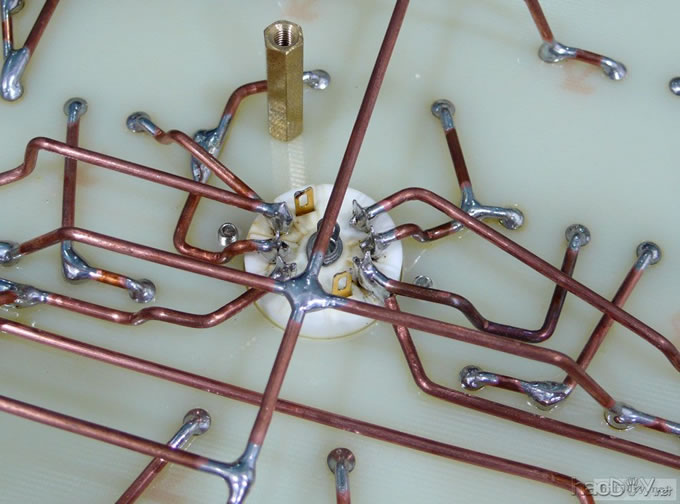

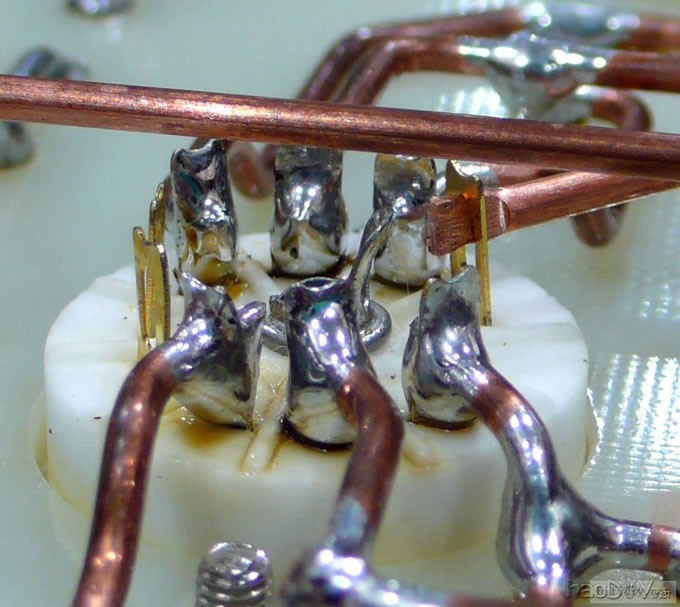

线路方面用直径1.8MM的裸铜线根据原理图基本结构立交搭建,电子管座处压扁之后插进脚缝里再焊接。
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

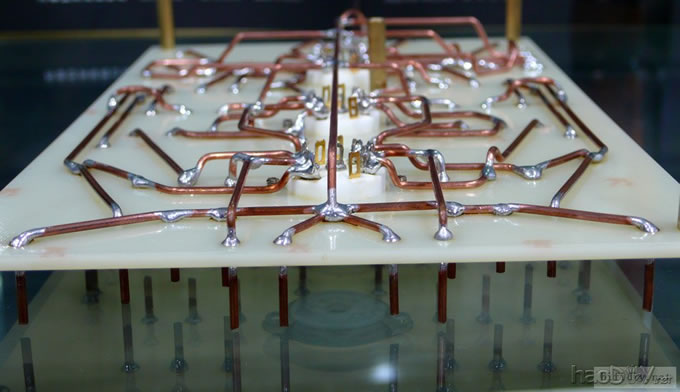

焊接完毕
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

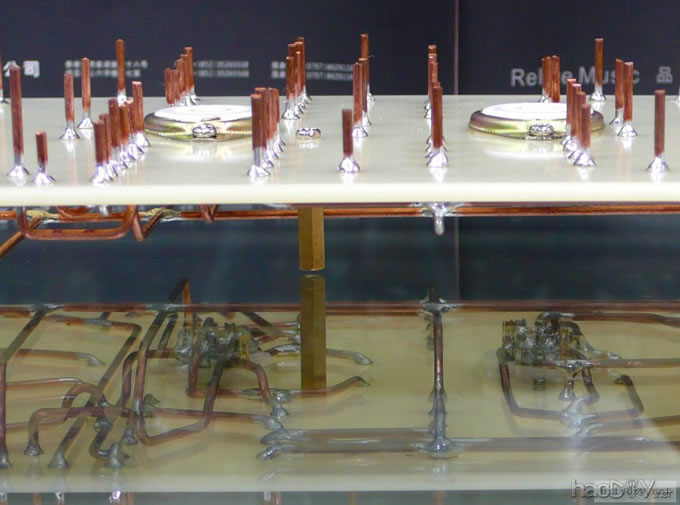

把板面不平整和高度不一致的稍作整理后,剪至大概所需的高度(根据实际元件的体积决定)再用锉刀磨平。
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

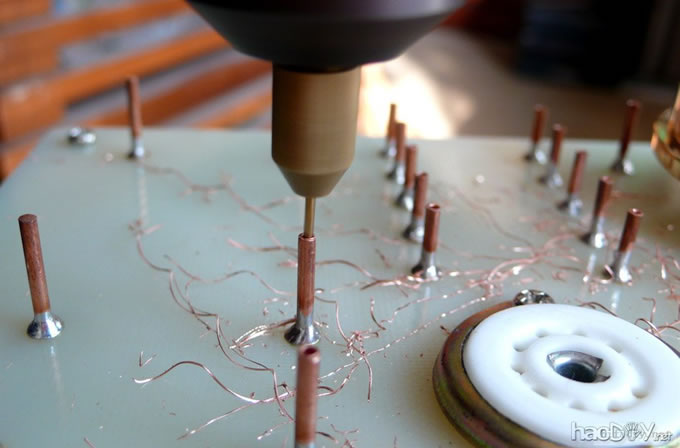

在磨平的柱头上钻孔(我用的是直径1.0mm的钻头),
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚

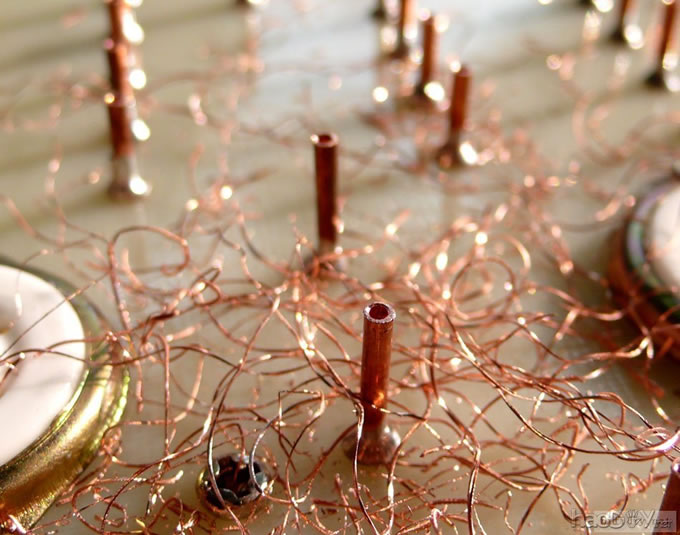

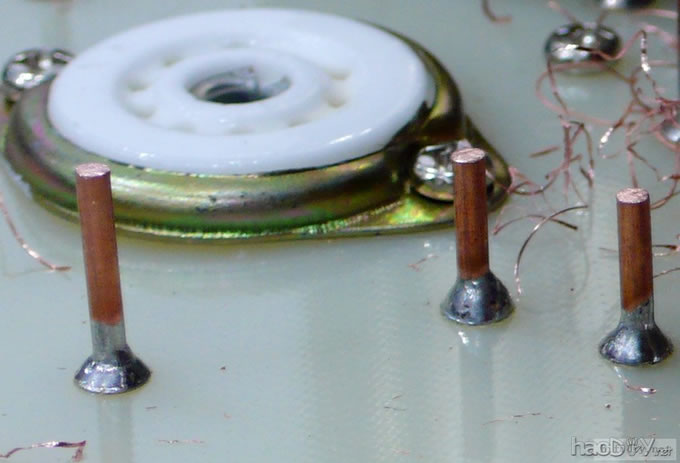

钻孔后的效果
土法炮制的Mclintosh 麦景图C22电子管胆前级,是线路板还是搭棚
