音乐传真x10胆缓冲制作

时间:2012-09-18 12:53来源:未知 作者:admin 点击:
新做胆缓冲,已开声,主要做电脑输出用 用的是6922EH,05年的产品,我不喜欢用古旧的管这是一个非常典型的阴极跟随器,两个声道一个电子管,在这里采用MOSFETIRF630作为恒流源,令整个跟随器的输出阻抗更低,性能更好 细部 效果不错,确可以使电脑出来的声更耐
新做胆缓冲,已开声,主要做电脑输出用
音乐传真x10胆缓冲制作

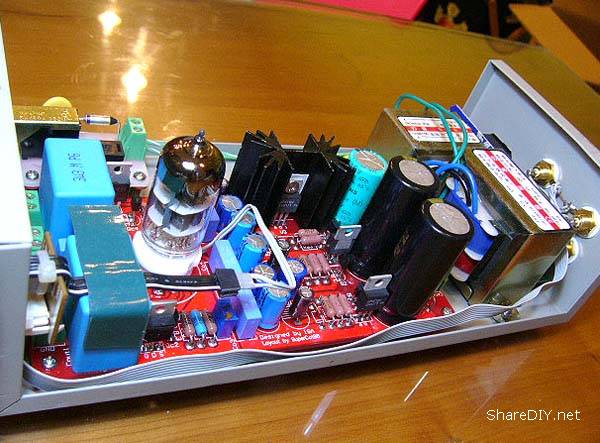

用的是6922EH,05年的产品,我不喜欢用古旧的管 这是一个非常典型的阴极跟随器,两个声道一个电子管,在这里采用MOSFET IRF630作为恒流源,令整个跟随器的输出阻抗更低,性能更好
音乐传真x10胆缓冲制作

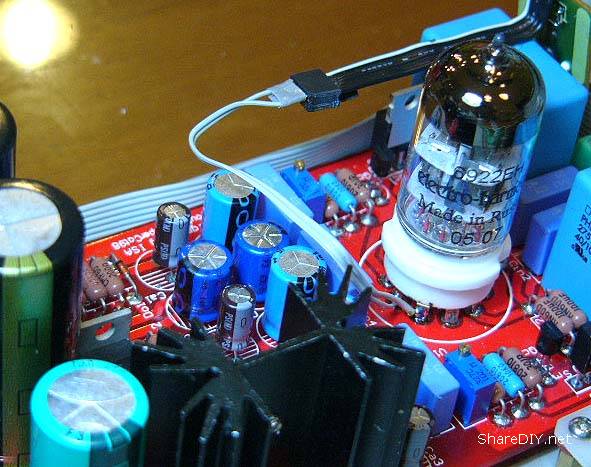

细部
音乐传真x10胆缓冲制作

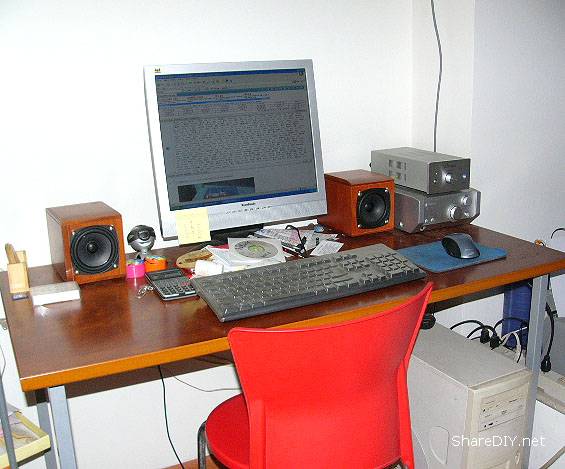

效果不错,确可以使电脑出来的声更耐听些
音乐传真x10胆缓冲制作

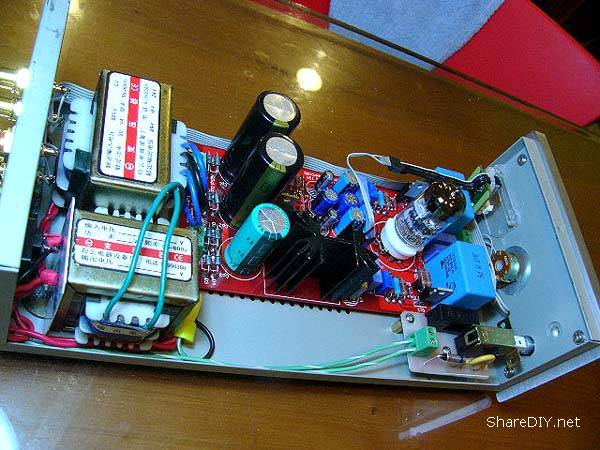

主机
音乐传真x10胆缓冲制作

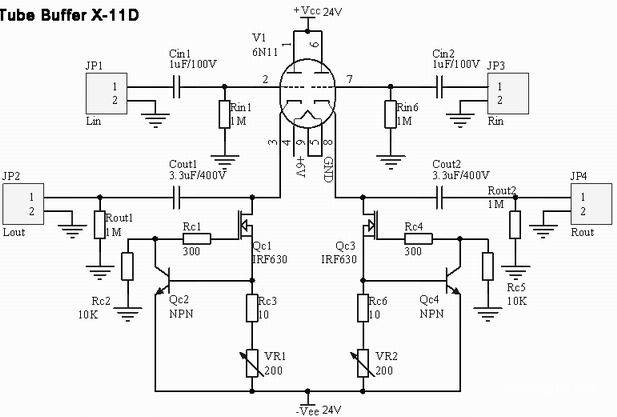

线路图
音乐传真x10胆缓冲制作


音乐传真x10胆缓冲制作

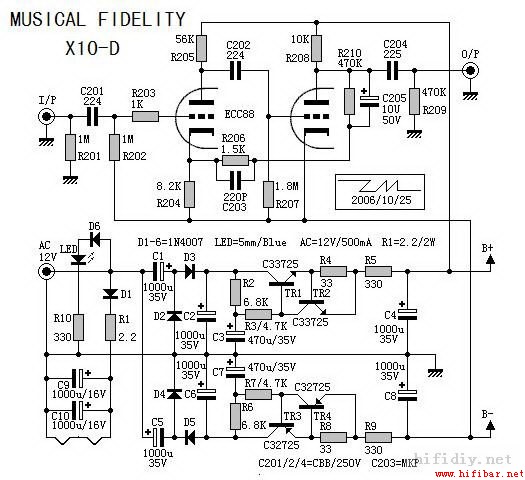

评价: 在电路中,设计师采用经典的三极管放大电路,工作于听感好的甲类状态,整个电路无增益,即缓冲级,电路中巧妙地在输出端采用较深的负反馈电路,其电路的失真达到了惊人的指标,达到百分之0.008,而频响则达到10HZ-100KHZ,输出阻抗则降到了200欧,这对胆机来说,这样指标已经是很理想的状况了。单独从以上指标来说,就没有不出好声的理由。另外一个很独特的地方采用6DJ8/6922/6N11管在屏压达50V仍能工作的特性,使配套的变压器只要12V交流,通过电路的倍压整流电路升压至双28V-30V左右,对管子的使用寿命大大延长,以及对电源的要求降低,省却大且贵重的高压器件,这些优点使得该款电路在世界音响圈包括各国的音响发烧发烧友的喜爱和仿制。
