硬盘时钟+镜面旋转,最美时钟出炉!

时间:2017-05-11 18:44来源:网络整理 作者:haodiy 点击:
POV(Persistence of Vision):是一种视觉暂留现象,每当人的眼睛在观察物体之后,物体的映像会在视网膜上保留一段很短暂的时间。在这短暂的时间段里,当前面的视

POV(Persistence of Vision):是一种“视觉暂留”现象,每当人的眼睛在观察物体之后,物体的映像会在视网膜上保留一段很短暂的时间。在这短暂的时间段里,当前面的视觉形象还没完全消退,新的视觉形象有继续产生时,就会在人的大脑里形成连贯的视觉错觉。如将单片机控制的LED流水灯设备稍作改进,让它动起来,就能神奇地显示各种字符或图案,其效果如漂浮在空中一般。

硬盘时钟就是将淘汰、废弃的硬盘改造或制作成一个时钟。

这神奇的创意最早是由加拿大Alan Parckh提出的,在他的个人网页里首次介绍了如何将一个废旧的硬盘制作成时钟,后来美国康奈尔大学的两位大学生Jason AmselKonstantin Klitenik根据这个创意作了一个电子设计项目,这个项目中,除增加了一个带触摸功能的LCD屏,将双色LED改成三色LED外,其他方面没突破性的进展。真正让这个创意耳目一新的是另一个美国人,他采用高亮度的RGB三色LED柔性灯条作光源,不但使显示的亮度明显增加,并能产生绚丽多彩的动态图案。遗憾的是他的作品并非是真正意义上的时钟,仅仅是演示而已。

这里做的硬盘时钟将在他们的基础上进行如下改进:

1)使用专门的直流电动机驱动IC,让硬盘的转速可调,在降低转速后,可进一步减小噪声,同时有利于单片机的控制。

2)将开机画面与时钟显示有机结合,用miniLED作为辅助显示,一方面扩展显示“年月日”信息,另一方面方便调时。

3)时钟的整个屏面一改过去的全黑局面,并增加时间刻度,方便辨识。

使制作的硬盘时钟真正向实用性迈进了一大步。

一、POV项目

POV项目



POV LED硬盘时钟



发光体



18RGB三色LED



运动方式



LED处于静止状态,硬盘盘片旋转



供电方式



外接电源,单电源,直流12V输入



传感器



光耦传感器(光断续器)



主控芯片



AT89S52



调控方式



按键



功能



盘片上显示“时分秒”,辅助显示LED显示“年月日”



1)单片机:采用支持ISP下载功能的单片机,方便程序下载及调试。

2) LED:由于硬盘时钟是靠透过一窄缝的光线来显示发光颜色的,光的损失量很大,如果能选用高亮度的LED,考虑到为方便安装LED,选用的是成品的高亮度RGB三色全彩柔性光条。

3) MiniLED显示模块:为了让硬盘时钟更加方便实用,在硬盘时钟前面另外增加一个辅助显示屏,考虑到发光盘在视觉上的主导性,这个辅助屏尽量选用尺寸较小的miniLED

4)传感器:由于在硬盘的盘片上开有缺口,采用透射式光断续器。

5)主轴电动机驱动:主轴电动机为无刷无传感器直流电动机,可以沿用原来硬盘板上的电路来驱动它。但这样的方式问题很多:一是大多数情况下难以保证电动机常转;二是转速固定无法改变,相应噪声和震动很大。采用专门的驱动IC驱动这个直流电动机。

6)功能:除主要的发光盘面显示很酷的“时分秒”信息外,辅助LED显示屏还显示“年月日”信息。另外,在开机状态下,发光盘显示多彩的色彩变换,辅助屏显示如欢迎类的英文字符;在调试状态时,辅助显示屏提示和显示调整项及调整值。

二、显示原理及系统状态转移图

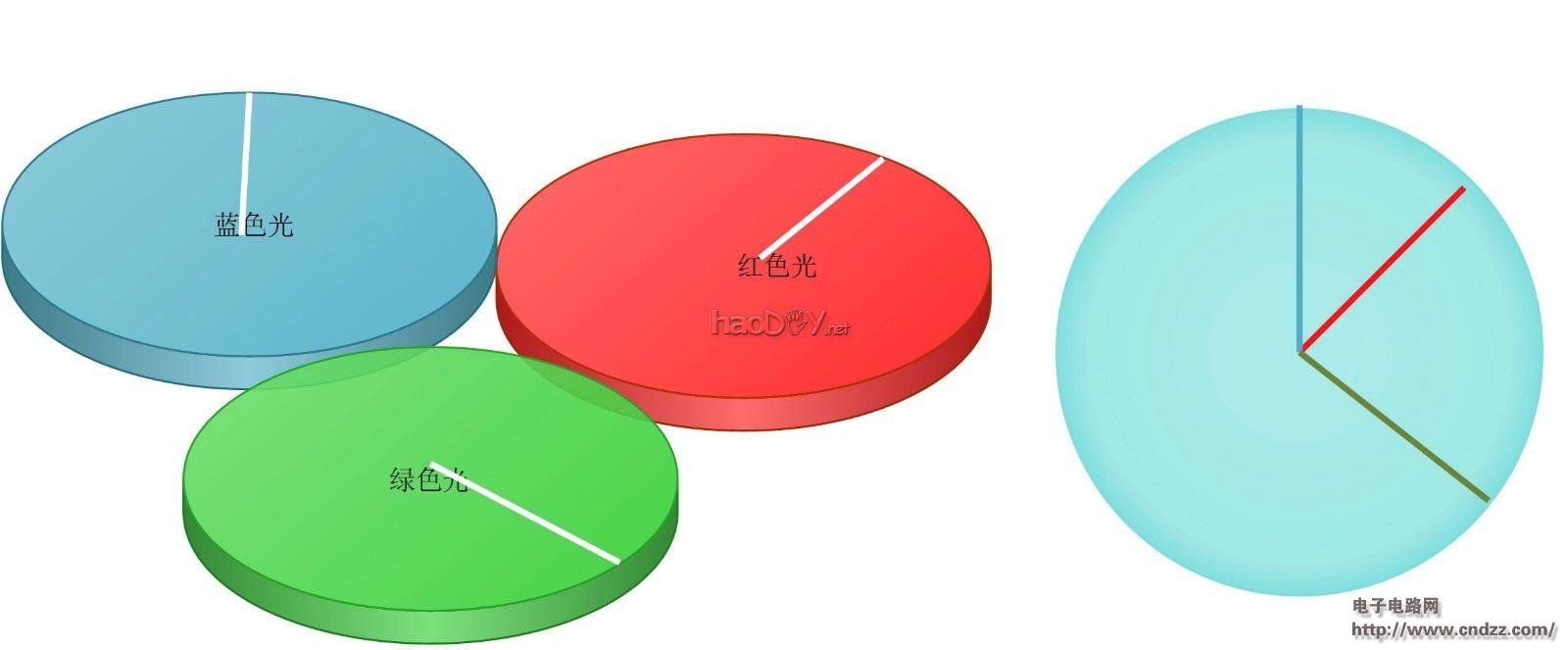

1. POV LED硬盘时钟的显示原理

在高速旋转的开口盘片下,用单片机控制LED的发光,并让LED的闪烁与旋转的细缝同步协调。也就是每当开细缝的圆盘转到特定的位置,就让LED闪现特定颜色的光,这样就会让我们的眼睛感觉到那个位置有一光条出现。

由于人眼有“视觉暂留”现象,只要我们在几处特定的位置让LED闪现所需要的光,就会让我们眼睛产生圆盘上同时有几个光条的错觉。

将此原理进一步推广,我们还可以让整个圆盘发出五颜六色的光,在本制作中,我们以此原理,还在发光的表盘上增加时钟刻度。



硬盘时钟+镜面旋转,最美时钟出炉!

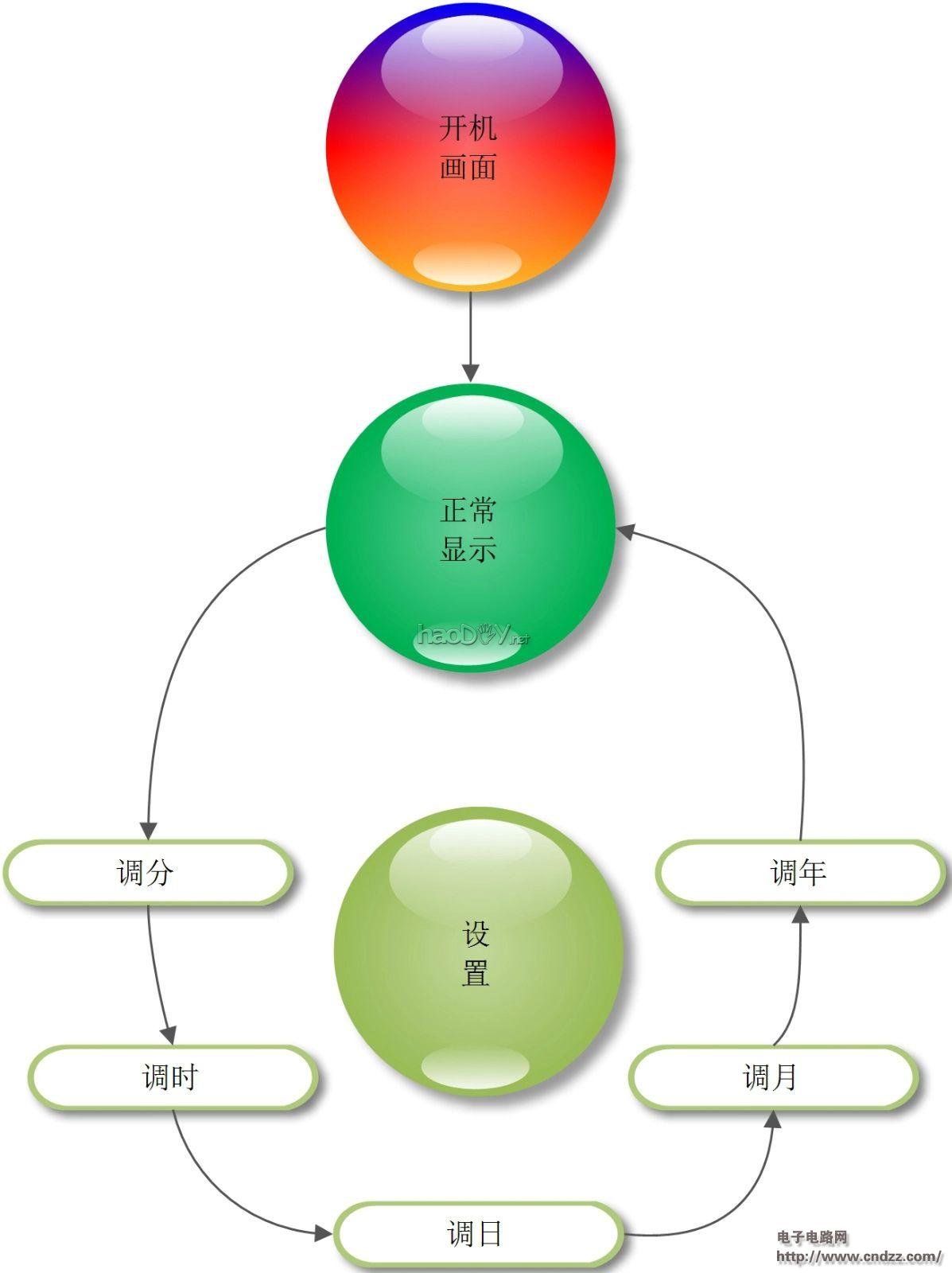

2.系统状态转移图

系统分为3种工作状态:开机画面状态、正常显示状态和调整时间状态,转换通过“设置”按键来完成。



硬盘时钟+镜面旋转,最美时钟出炉!

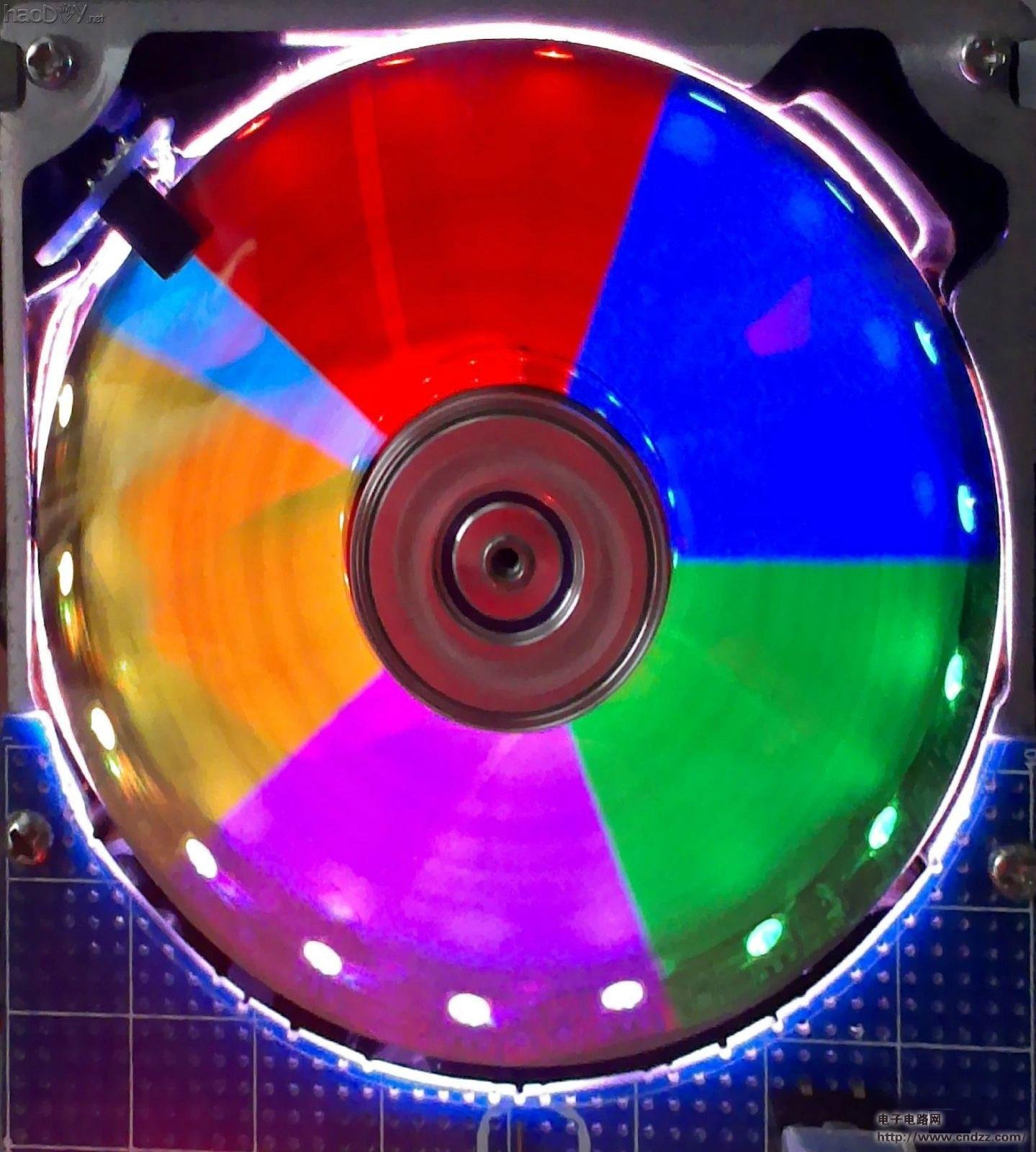

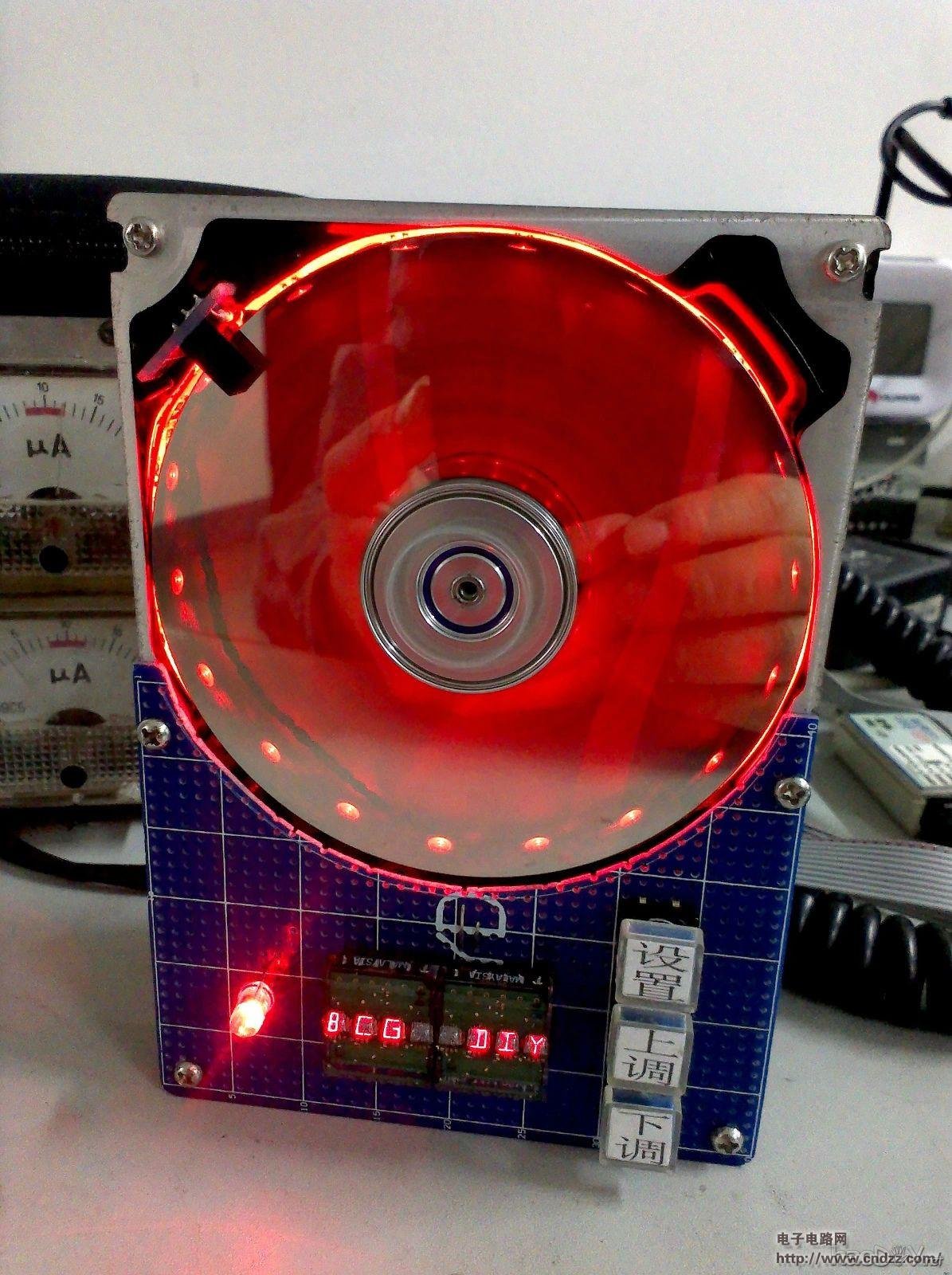

过程实在是太详细了(我都佩服我自己),还是放在附件里面吧,看看最终的效果图比较实在



硬盘时钟+镜面旋转,最美时钟出炉!





硬盘时钟+镜面旋转,最美时钟出炉!
