手工打造全金属迷你下载机，手掌大小(3)

时间:2015-06-28 10:04来源:bbs.mydigit.cn 作者:emmett 点击: 次
演示一下装好后的效果，内部 外部的效果，完美 开始做开关的电路板，用洞洞板废料即可 焊接，剪切 放上去比划一下，正好 用一螺丝固定，顺便把线焊接好 另一头焊在电路板上 接下来安装硬盘，本想用SSD的，结果没找
手工打造全金属迷你下载机，手掌大小
演示一下装好后的效果，内部

手工打造全金属迷你下载机，手掌大小
外部的效果，完美

手工打造全金属迷你下载机，手掌大小
开始做开关的电路板，用洞洞板废料即可

手工打造全金属迷你下载机，手掌大小

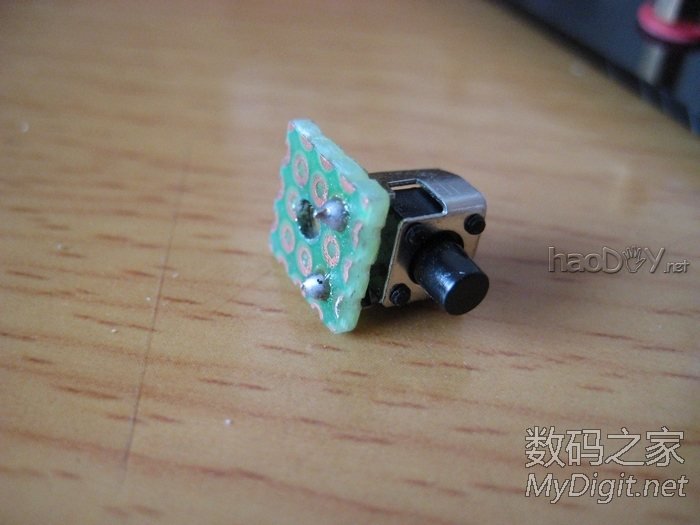

焊接，剪切

手工打造全金属迷你下载机，手掌大小

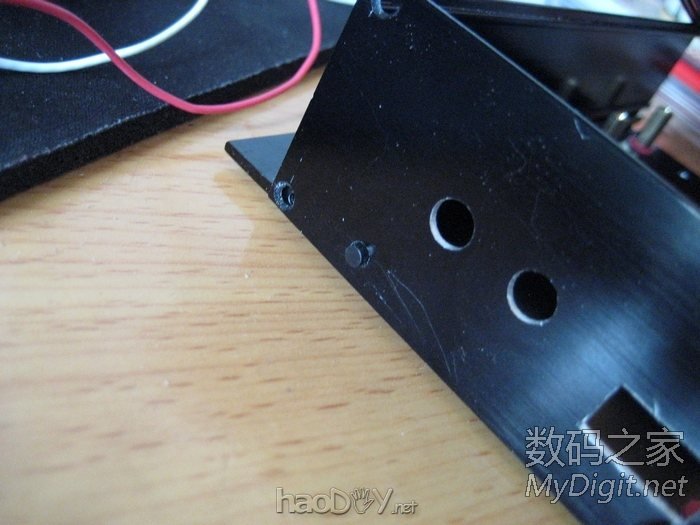

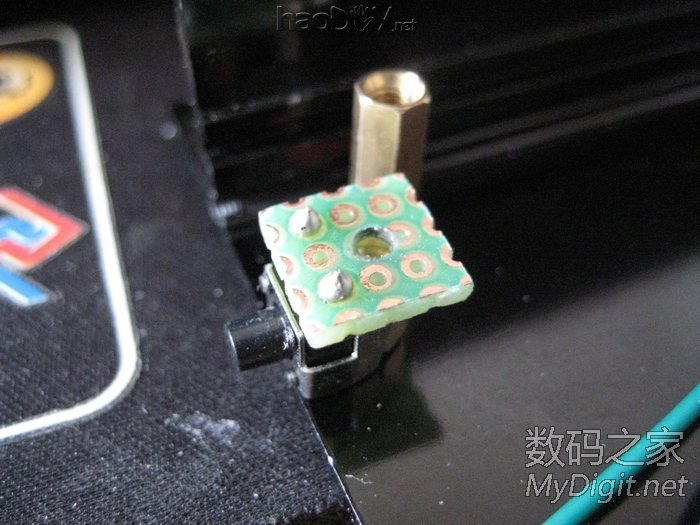

放上去比划一下，正好

手工打造全金属迷你下载机，手掌大小

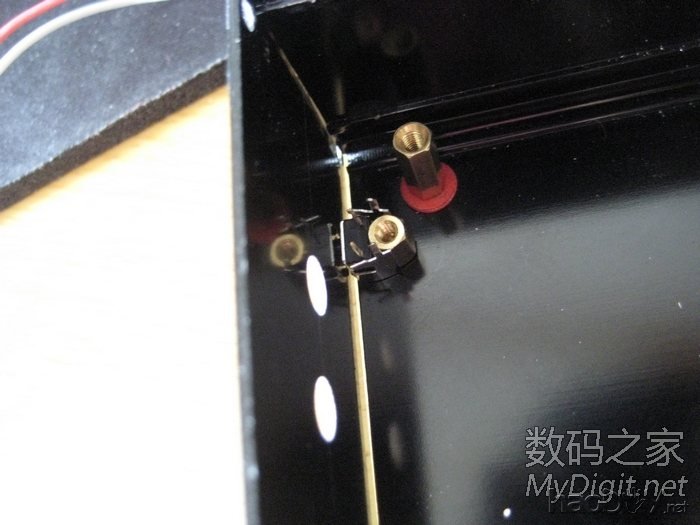

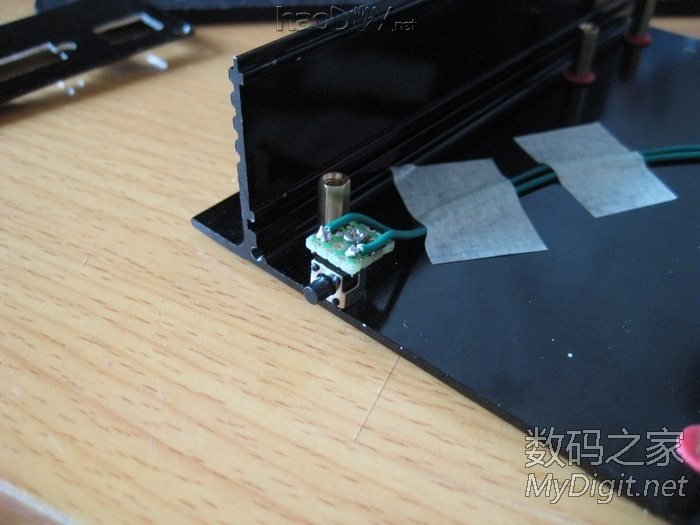

用一螺丝固定，顺便把线焊接好

手工打造全金属迷你下载机，手掌大小

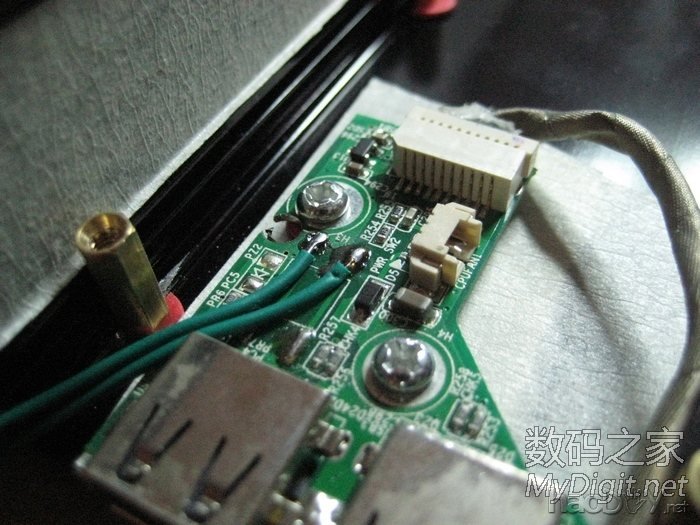

另一头焊在电路板上

手工打造全金属迷你下载机，手掌大小

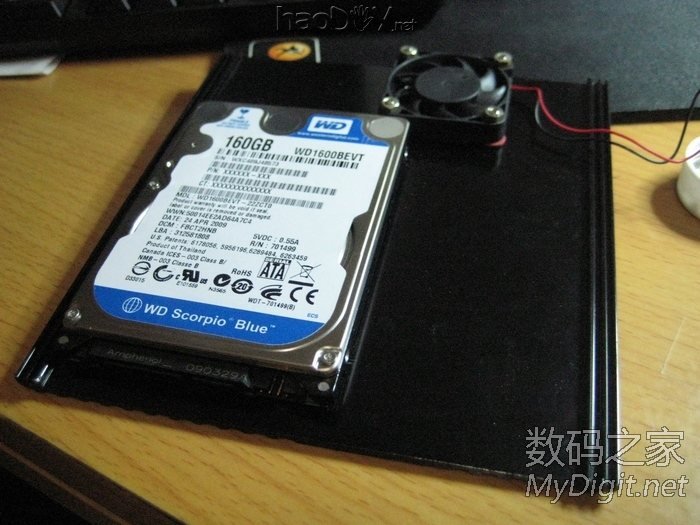

接下来安装硬盘，本想用SSD的，结果没找到便宜的，就找了一个160G的笔记本硬盘，硬盘紧贴上盖，中间加绝缘层，同时可以把热量传导到铝盖上

手工打造全金属迷你下载机，手掌大小

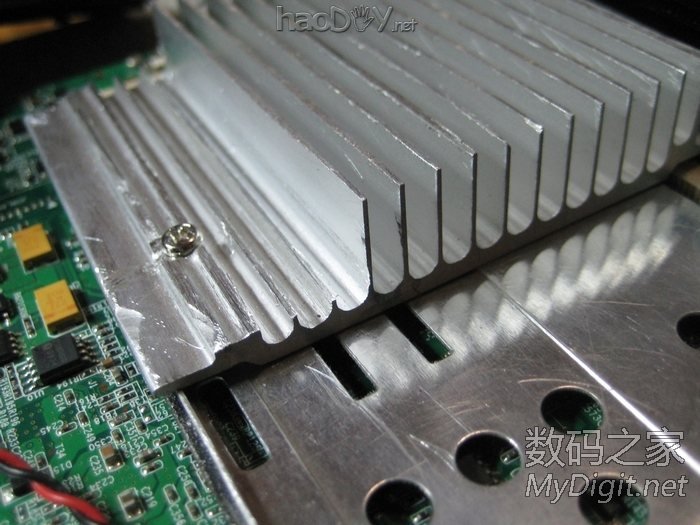

为了装笔记本硬盘，还需把散热片切掉一点，如图，装SSD就不需要切。底板打孔的上面是风扇的安装位置

手工打造全金属迷你下载机，手掌大小
散热片，硬盘装好后的样子，盖好盖子给大家看看，是不是很紧凑，气流从尾部进，通过散热片和硬盘表面，把热量带到风扇位置，排出

手工打造全金属迷你下载机，手掌大小

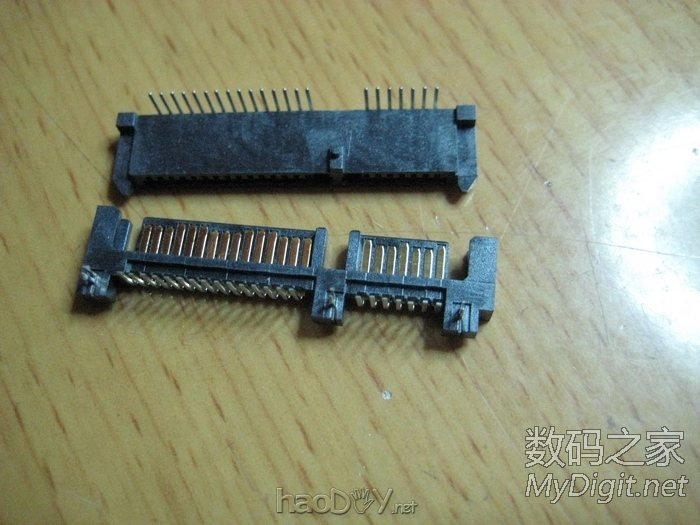

准备插座连接硬盘和主板，一对插座5米

手工打造全金属迷你下载机，手掌大小

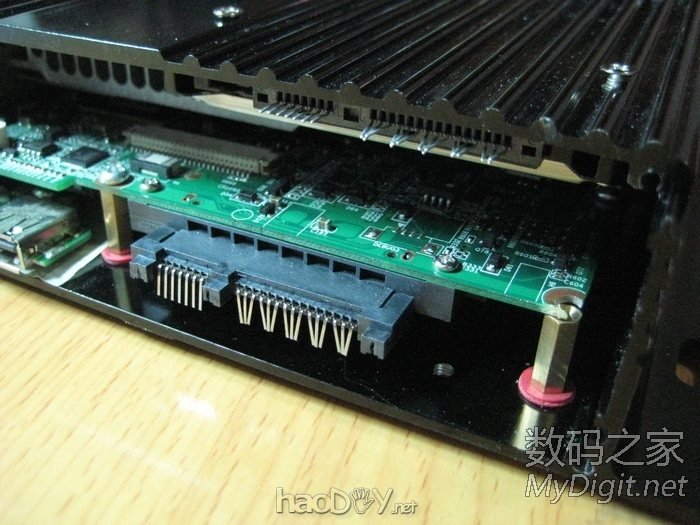

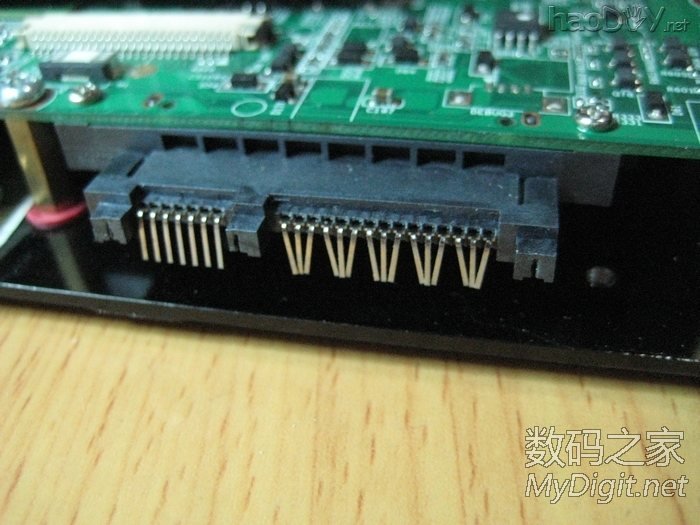

插座插到主板的样子

手工打造全金属迷你下载机，手掌大小

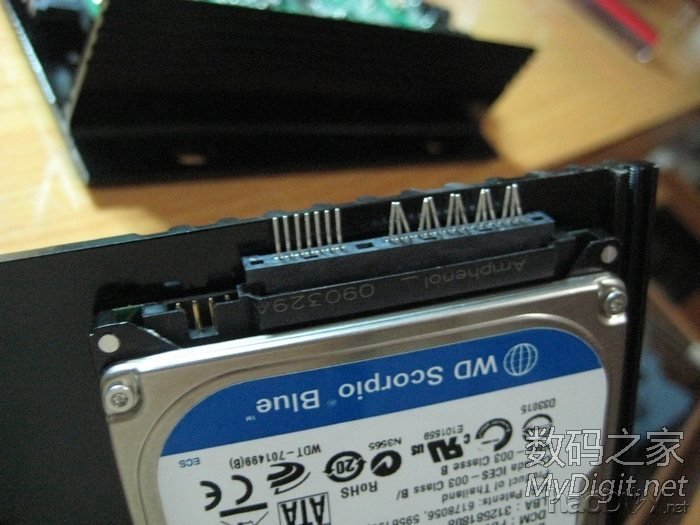

插座插到硬盘的样子

手工打造全金属迷你下载机，手掌大小
要把上边和下边两个插座一一对应连接起来

手工打造全金属迷你下载机，手掌大小

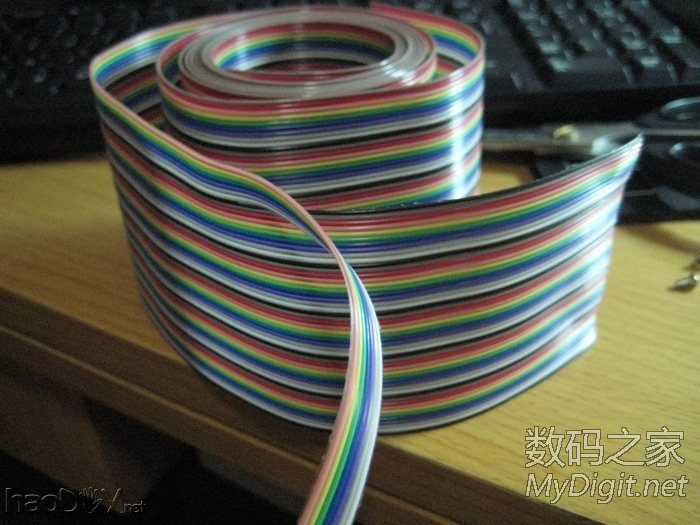

准备材料

手工打造全金属迷你下载机，手掌大小

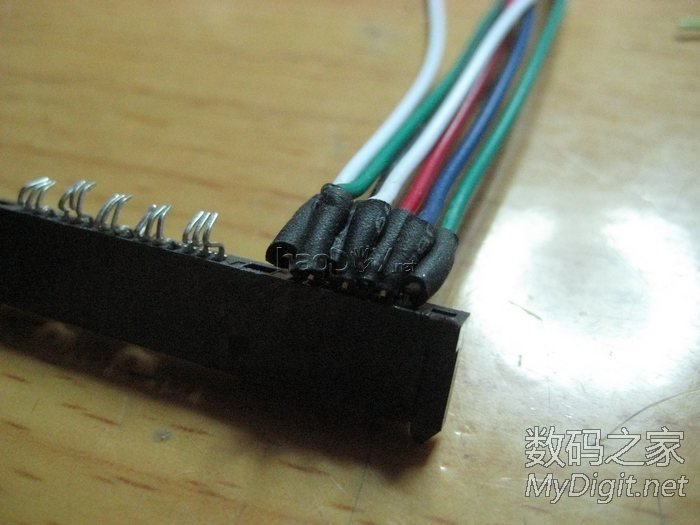

焊接

手工打造全金属迷你下载机，手掌大小

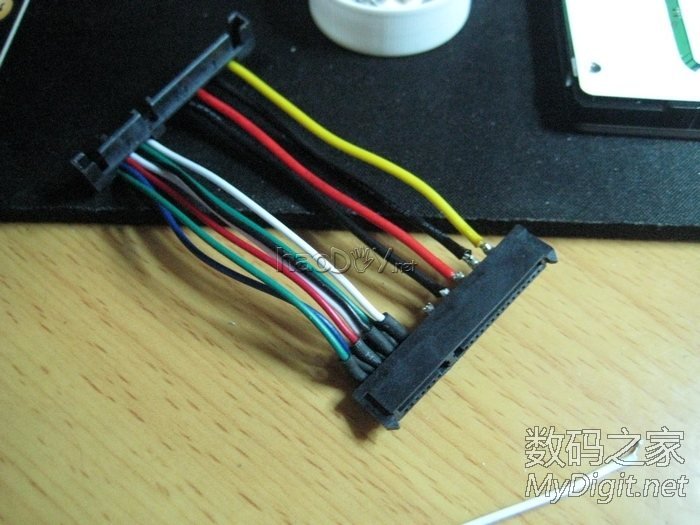

完成了，基本就是这样了，以后有空准备把两个插头做在线路板上做成一个转接板

手工打造全金属迷你下载机，手掌大小

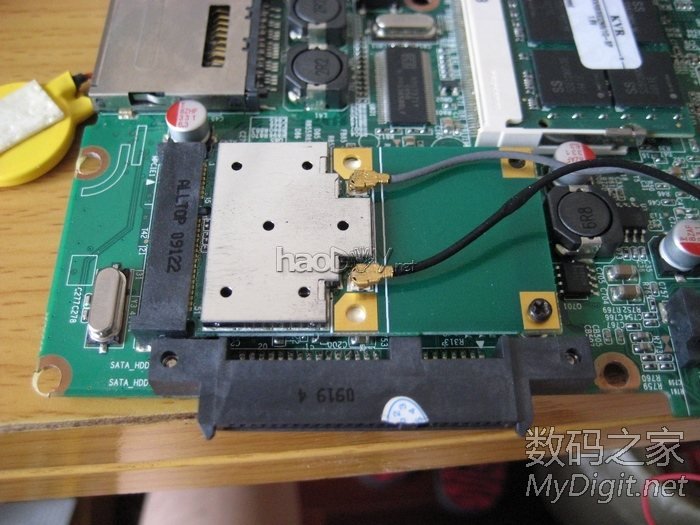

从电子市场淘来一块拆机无线网卡，20米

手工打造全金属迷你下载机，手掌大小

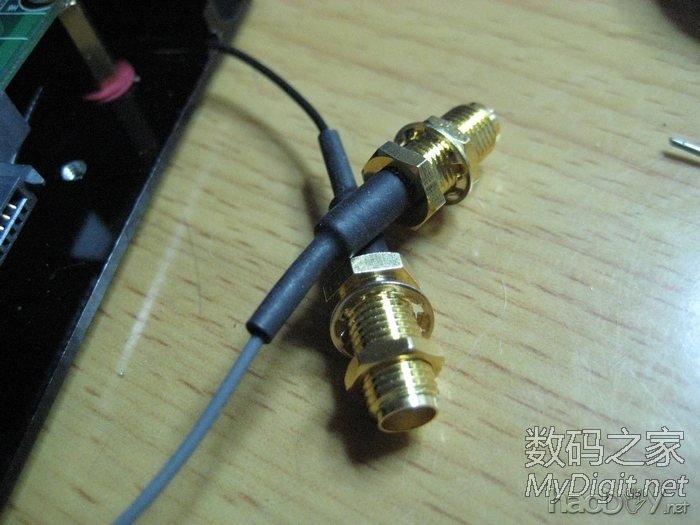

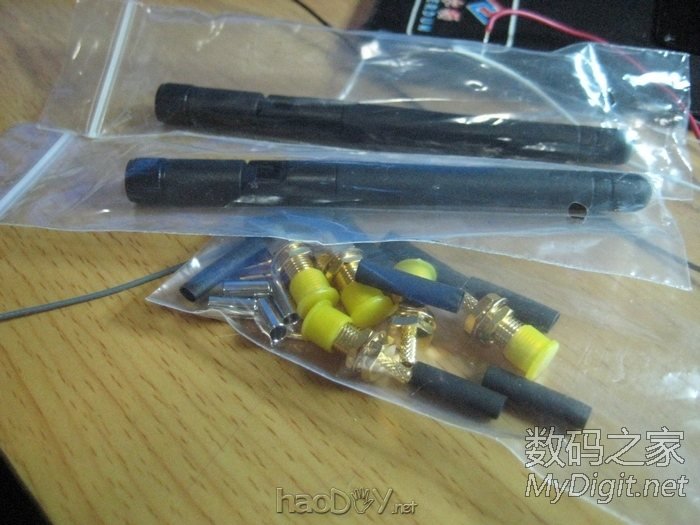

准备SMA座，制作外接天线用。买回两根天线

手工打造全金属迷你下载机，手掌大小

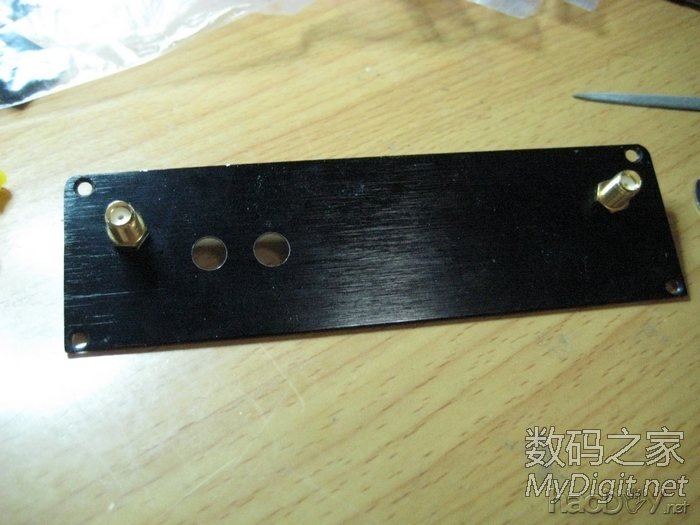

完成了，这是天线的接口，做两个

手工打造全金属迷你下载机，手掌大小 (责任编辑：admin)
