打造投币式硬币真伪检测器【转接PC】

时间:2017-07-04 22:03来源:本站 作者:haodiy 点击:
上次在废品回收站收到了一块投币器,看了看还能用的,经常放在家里也没用,都快生锈了,前些日子看了看,想要将它改成硬币真伪检测器。,于是在淘宝上买了一个投





上次在废品回收站收到了一块投币器,看了看还能用的,经常放在家里也没用,都快生锈了,前些日子看了看,想要将它改成硬币真伪检测器。,于是在淘宝上买了一个投币电脑数据通信转接板。

教程分为两部分  检测器部分制作 &电脑端串口协议以及用VB制作的翻译器

现在先列一下需要物品的列表:

1.投币器   (在废品站捡的,预估市场价也就在40~60间)

2.串口信号转换适配器(20RMB)

3.一个废塑料壳。(用于装串口转换适配器)

4.VB编的翻译器

5.一个简易并适用的串口协议

总造价成本:一个废投币器(没花钱)   +  一个数据通信转接板  =79元
以往我制作的东西总有一些人问有何用,   自娱自乐嘛,这次为检测真假币提供了便利。
现在市场上还没有针对于中国一元硬币的检测低成本工具。

——————————————————————————————————

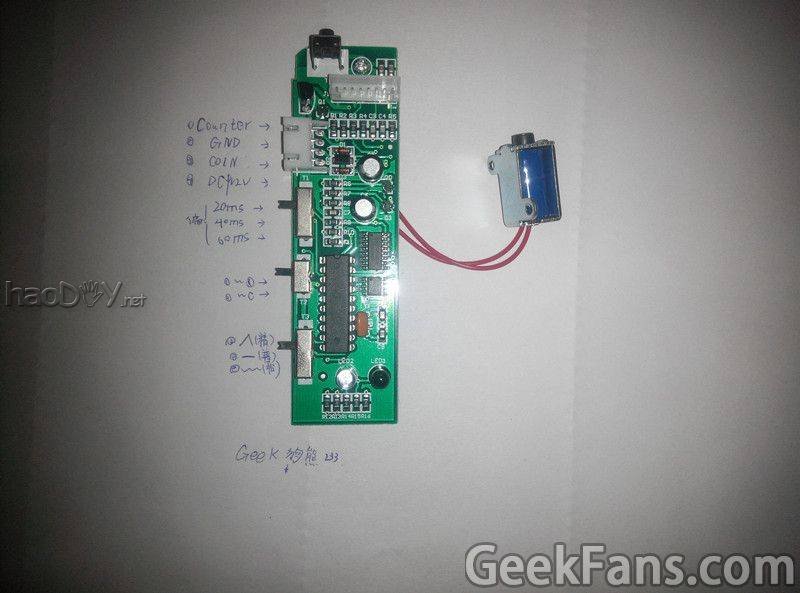

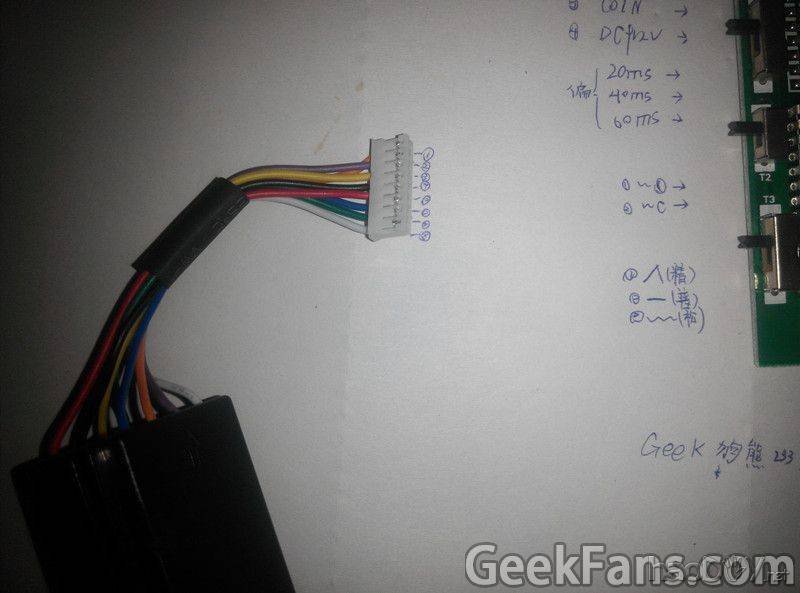

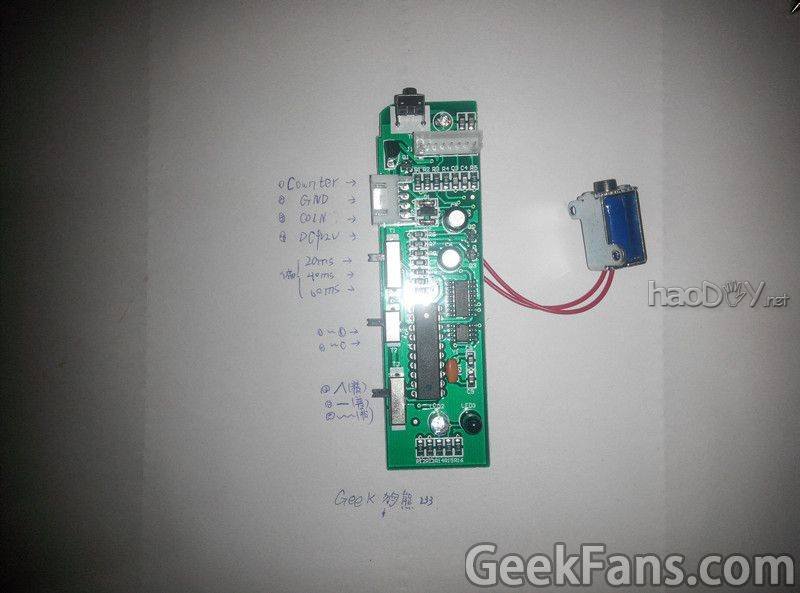

接线:(看圆珠笔字)

打造投币式硬币真伪检测器【转接PC】



打造投币式硬币真伪检测器【转接PC】



(另附:高清图下载地址)

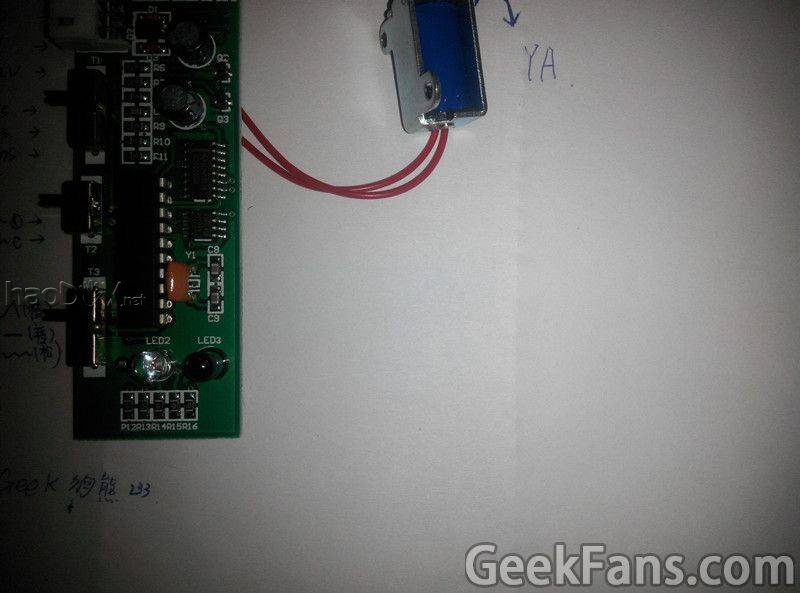

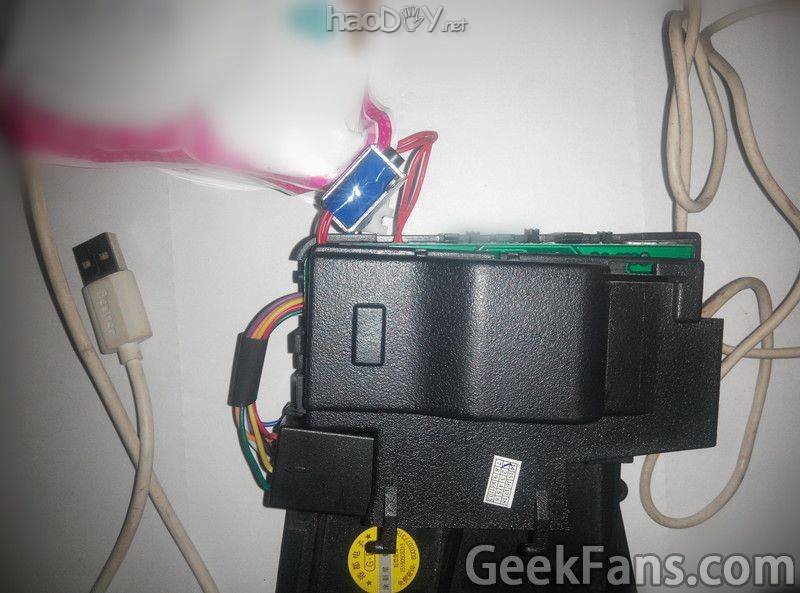

外部带一个闸门电磁铁(YA)

打造投币式硬币真伪检测器【转接PC】




电磁铁控制一个硬币的进出,也就是伪币通过通道2出去。

打造投币式硬币真伪检测器【转接PC】

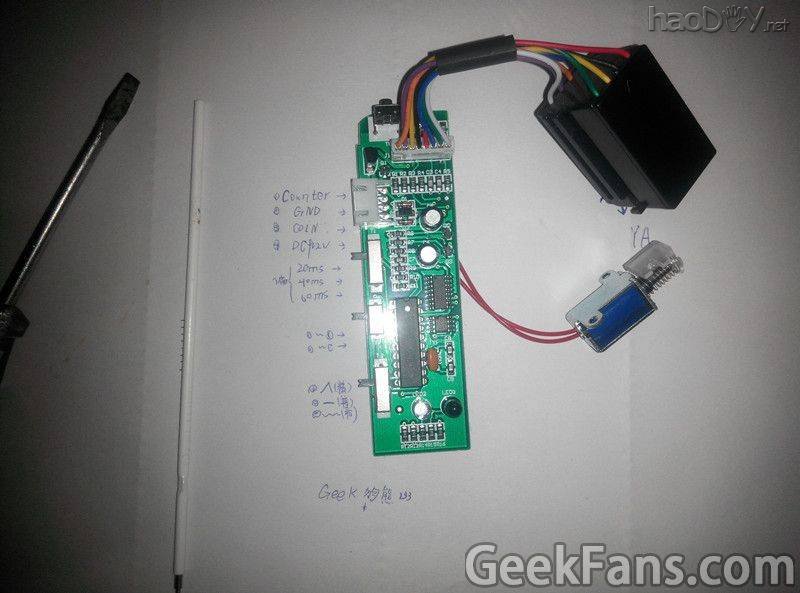

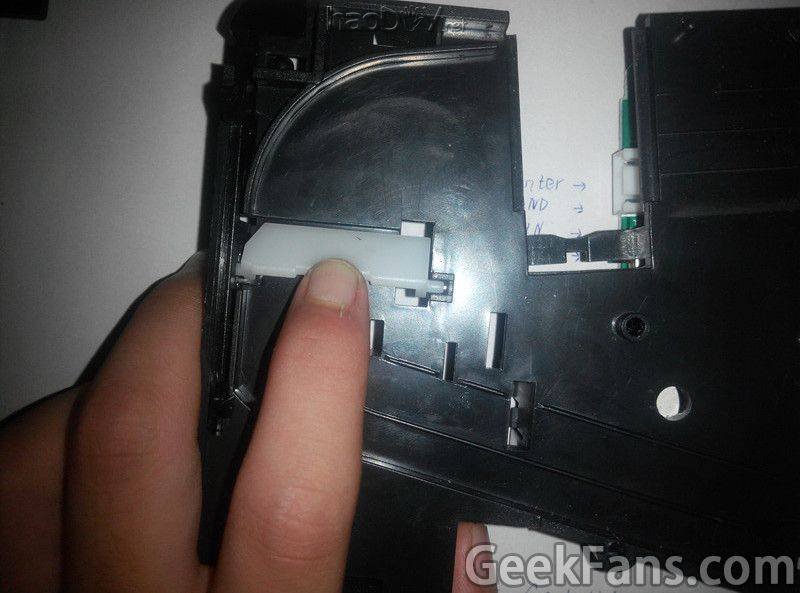

我们将与捡到的M07型适配的伪币外壳连接
如果不能适合,就强奸!

打造投币式硬币真伪检测器【转接PC】

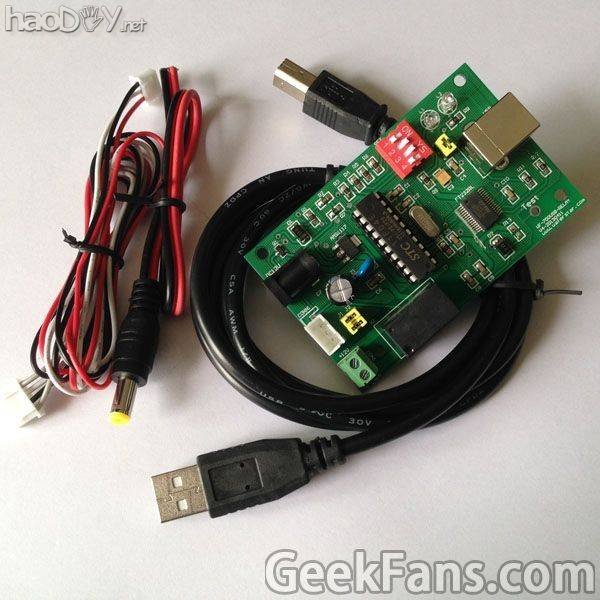

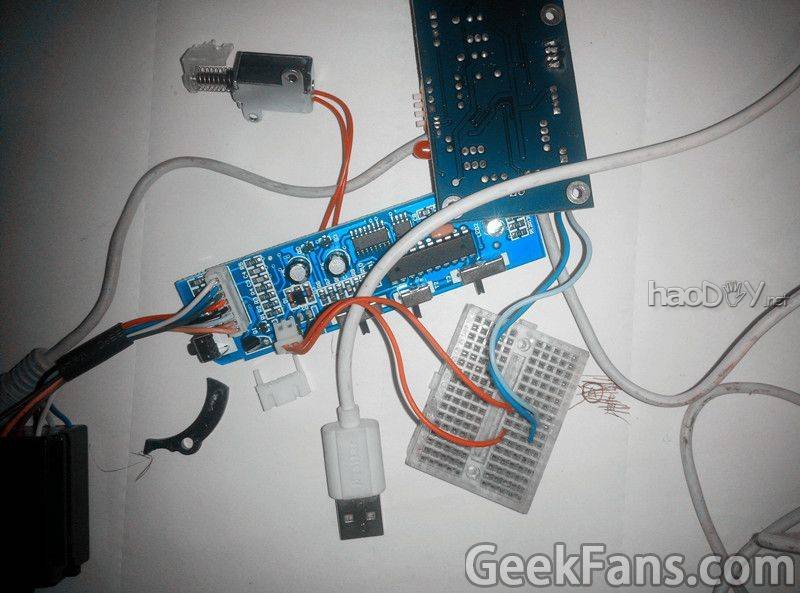

一个串口信号转换适配器

打造投币式硬币真伪检测器【转接PC】




(另附:高清图下载地址)
附件2的序号连接示意

打造投币式硬币真伪检测器【转接PC】



打造投币式硬币真伪检测器【转接PC】




(另附:高清图下载地址)
做着做着,做过头了。。。

打造投币式硬币真伪检测器【转接PC】

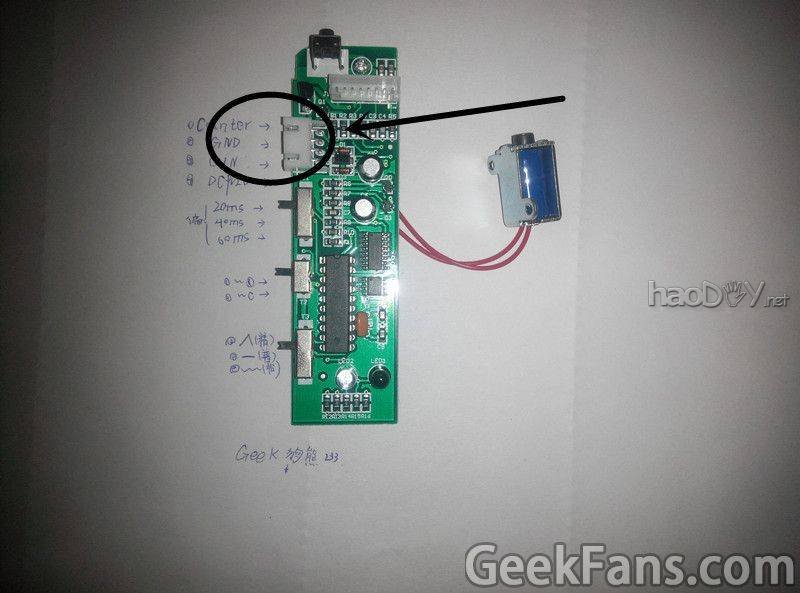

其实连线也很适配器与投币器连接也很简单的,按序号直接插入就行,三年级的小弟都会。。

在上一遍图,大家看没看到母接口

打造投币式硬币真伪检测器【转接PC】



打造投币式硬币真伪检测器【转接PC】



(另附:高清图下载地址)

因为要配合串口协议,投币器要调一下,,土豆炸,楼主的音色有点沙哑。


调试教程:





狗熊学VB,现在终于派上用场了。。

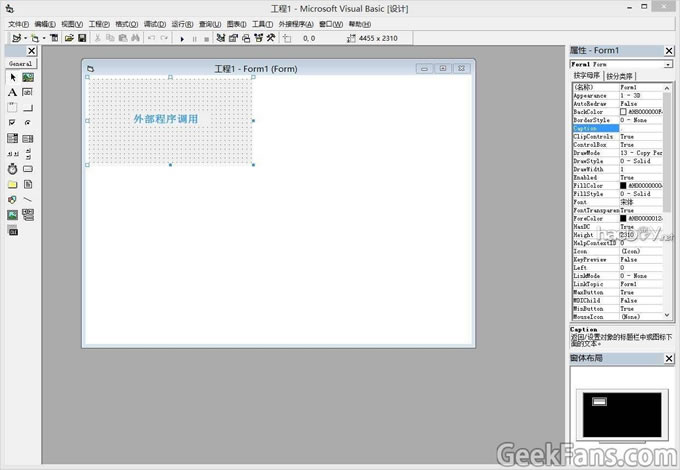

电脑端程序设计:

你需要一个卖家提供的串口通信协议。


打造投币式硬币真伪检测器【转接PC】


原本编了一个版本。。可惜后来的种种原因丢了。。存了一个工程①图,给大家看看

打造投币式硬币真伪检测器【转接PC】


现在再重新编一下

另外,在这说一下,VB串口通信有两种方法:

1.直接性:用VB实现PC与设备的串口通信。

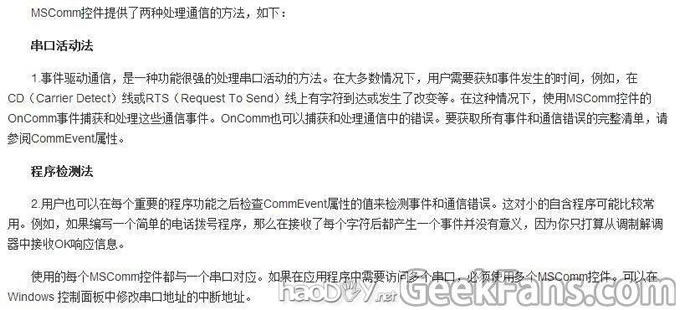

直接性的控件方法又分2种,我们看一下百度所说:
打造投币式硬币真伪检测器【转接PC】

2.间接性:用串口协议通信后由VB翻译,用直观的结果展示。

我们先说一下直接性程序设计,我们需要一个MScomm控件。

MScomm控件与一个串行端口对应,常用的四大属性有Output.input.settings.commport……

注意一下,MSCOMM控件使用时首先要初始化。

很简单
MSComm1.InBufferSize = 40

调完后,要打开串口
MSComm1.PortOpen = True


(直接性我们就讲到这打造投币式硬币真伪检测器【转接PC】后面的如何连接,只怪我学艺不精,不敢再说,因为刚接触到MSComm控件。)


下面的间接性我就要说一下。我们要准备几个程序。
1.外部程序连接模块

2.外部程序连接实时更新模块

3.外部程序控制模块


下载地址:程序度娘下载;1.2~23


在调试的过程中请用app.pathXX代替外部程序调用

然后把协议放到程序路径,再进行调用

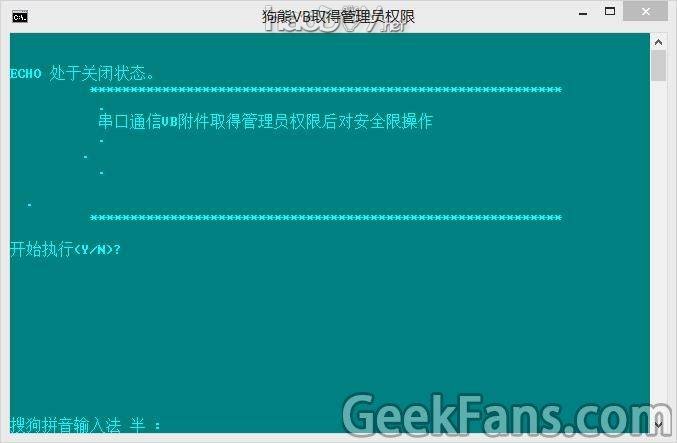

再用批处理取得管理员权限再利用卖家的协议

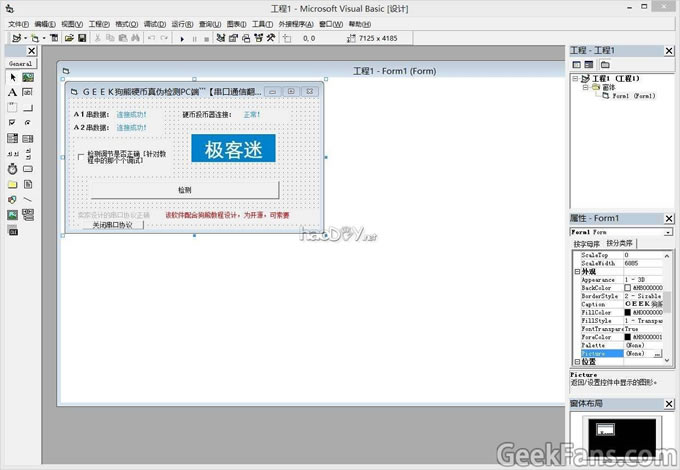

打造投币式硬币真伪检测器【转接PC】


后使用下载的几个模块

打造投币式硬币真伪检测器【转接PC】


如果出现错误。。按实际情况更改你的代码


item(X)[table=50%]

例如此处就需要更改状态栏的编号,在文本区显示不同内容,以用来显示

设备的运行状态以及串口协议的运行状态。

好了,下面就是针对于外部程序反馈的信息翻译。

例如反馈X,就显示真币

  反馈Y,就显示假币即可。该软件开源,加我QQ索要。
投币器测试:



电脑端测试:
