⑵频率度盘灯光照明设计不正当。 机器在频率度盘的背板上装置了三只照明灯,见图054,当开启机器时最上方中间的那只灯便不时亮着,它安置于透明无机玻璃背板的小孔中,光线由小孔的截 图054 面入射在背板体中,在背

⑵频率度盘灯光照明设计不正当。
    机器在频率度盘的背板上装置了三只照明灯,见图054,当开启机器时最上方中间的那只灯便不时亮着,它安置于透明无机玻璃背板的小孔中,光线由小孔的截
维修笔记 兼机器评论 :牡丹2241型全波段晶体管台式收音机
图054

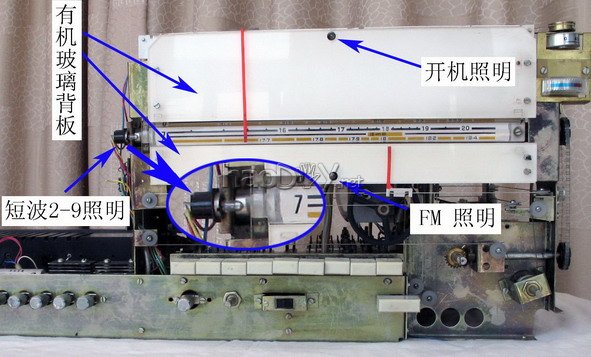

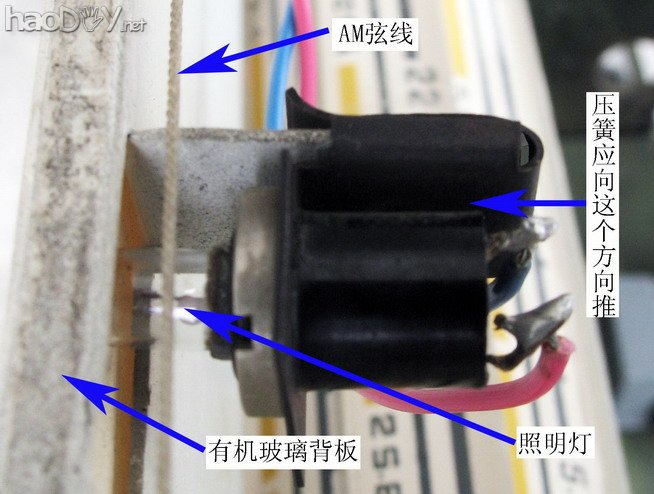

面入射在背板体中,在背板正、背面这平行的两平面间停止光的全反射,而背板的背面涂覆红色不透明漆料,光线被白漆面所反射,使背板看起来是全体发光,来映亮它前面的长波、中涉及短波1的玻璃频率度盘。然而,这灯照亮的仅仅是它周边一小圈的范畴,似乎点光源,背板没有全体发亮,频率刻度盘的两端附近暗淡一片。细心察看发现:点亮的小灯泡发光最强的位置,应该是灯丝处玻璃壳外一圈的地方,而这位置没有正对着背板小孔的截面,刚好在小孔外面边缘处,光线不是入射到无机玻璃背板体中,而是间接映射到了背板反面的红色漆层上。实践上小灯泡体再向前推一点位置就正适合了,然而装置灯头的彩色卡簧已经插究竟了,见图055。不
维修笔记 兼机器评论 :牡丹2241型全波段晶体管台式收音机
图055
美观出,假设小灯泡照明安装位置适合,那么灯泡玻璃前端必将探出背板很多,而在背板上扫过的指针同背板之间的距离却很小,这样指针扫过小灯泡所在的位置时,势必会碰着灯泡体。所以目前小灯泡玻璃顶端正好同背板平面相齐,这就是设计上的效果了,背板用厚一些或是指针悬出背板平面再多一些。再看FM度盘照明灯也是如此。
    上面说的是灯泡的装置位置。培修实际中发现:就算是灯泡位置装置适合,这机器在照明方面还是不行,缘由是无机玻璃的背板年久老化,整个背板体发乌,对入射光的折射率降落,这就属于选用材料的效果了。
    再来看看短波2~9波段照明,也存在设计上的效果。这支灯点亮后,仅仅是照亮了度盘频率低端一小部分,再远端直至频率高端一样是暗淡一片。短波2~9各波段频率刻度盘选用也是透明的无机玻璃,远比上面说到的无机玻璃背板的材质要强的多,通体透亮,状似水晶,小灯泡置于长条形度盘的一端,本意也是让光线入射无机玻璃体,全反射的光线遇度盘上数字标示发作光的散射,便能明晰的显示出度盘上的频率内容,见图054。但适得其反,灯亮起后,没有预期的成果。缘由是:这种小灯泡是不会发出直射光的,看看老的手电筒就知道了,手电筒前面的小灯泡,是靠呈45度锥形反光碗,将灯泡灯丝周边喷射的光芒反射向前方的。这里灯泡顶端直对着无机玻璃度盘边缘,是一个舛误,应该将灯泡转个90度装置。
    这三个照明灯是设计上的失误,夜晚开机,零件脸面无光,黯然失色,没有了来日里的壮阔的体格,那类似于点光源的圆圆光晕,看着很不人造。
⑶调谐机构方面有多处设计无余。

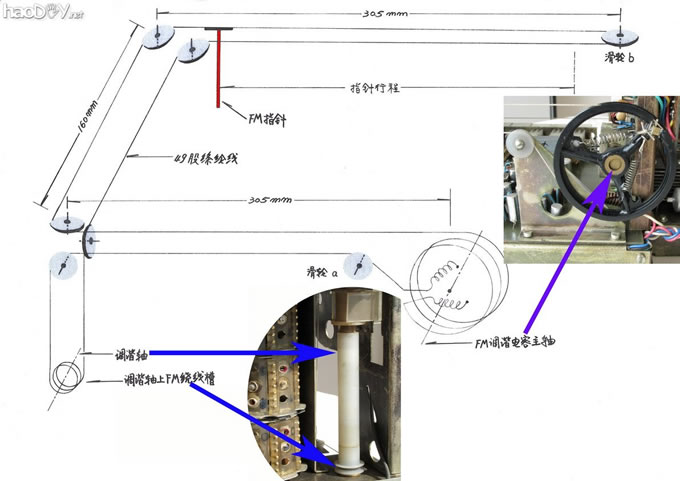

    先看看FM调谐系统设计方面的无余,见图056,这是一张手绘示用意,因为FM高频头安放的位置,使得FM波段调谐弦线超长,粗略的算来在1.7米左右,长到不是效果,要害是要解决切当,否则会带来了一系列的效果。
维修笔记 兼机器评论 :牡丹2241型全波段晶体管台式收音机
图056
①调谐弦线必要的拉力(也就是摩擦压力)是靠拉簧的反作使劲失去的。国外电子管收音机有体积很大的,其调谐拉线的拉力多由三到四只拉簧提供,比如调谐指针侧边一个拉簧,调谐可变电容主轴拉线盘上、两个弦线的端头各有一个拉簧。而这台机器如此长的弦线却只在拉线盘处用了一根拉簧,这惟一的拉簧、长长的弦线、很多的拐点,形成拐点宰割的各段弦线之拉力分布不均匀,调谐电容拉线盘这段拉力最大,拉线盘上的拉簧仿佛拽到了尽头,也不能使距拉簧最远端的指针线段拉力足够。拉线盘是塑料的,很单薄,挂拉簧的耳朵都给拽折了,无法在拉线盘辐条上抉择失当位置,钻孔,从新挂上拉簧;拉线盘的铜轴套与拉线盘之直接合处,因为受力大,已经出现多处裂缝,又用环氧树脂封固。将拉线盘下弦线的另一个端头也添加一只弹簧挂上(见前述),弦线拉力的传递有了必定的改观,但并没有根本的处置。如此长的弦线,应该在距离现有拉簧的远端,在整个指针静止的线程中,由不波及拐点的直线段补装拉簧,比如紧靠指针的边上。这样,使得弦线拉力分布均匀,大小适中。
②FM波段的调谐指针、主调谐轴、可变电容拉线盘分置相距较远的、不再同一平面上的三处,使长长的弦线需设置很多拐点,整个线程用了7个滑轮,除滑轮a外,其他滑轮的弦线包角都是或超越90度(其中滑轮b包角是180度)。长弦线,多滑轮,大包角培育了整个调谐系统,弦线传动阻力很大,调谐手感极差。

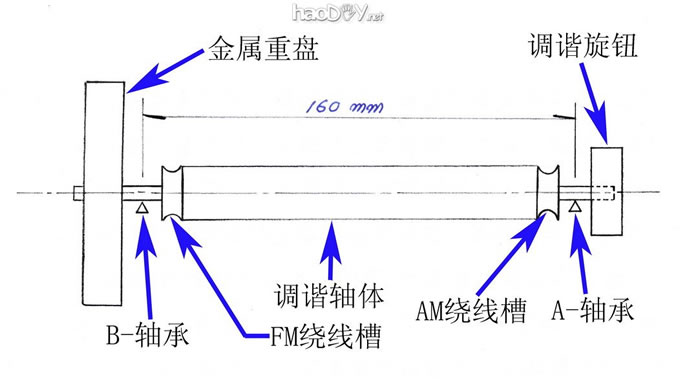

③说到调谐手感,这里不能不说一下这台收音机为改善调谐手感而安装的惯性飞轮——金属重盘。在调谐轴上FM绕线槽处装有一只很厚的金属重盘,就是咱们常常说的惯性飞轮,随着手转动旋扭施加给调谐轴的旋转力,带动金属重盘旋转并由盘边缘的向心力监禁出能量,在惯性的作用下得以完成快速选台并增强调谐时的手感温馨度。因此惯性飞轮多是直径较大,边缘较厚。影响惯性飞轮利用成果的要素很多,主要是惯性飞轮旋转时的负载力矩,决议负载力矩大小的,就是整个拉线调谐系统的最小启能源与调谐轴下弦线卷绕处的直径,这两个值应该越小越好。再看这台收音机的设计,首先如上所述,弦线的传动阻力很大,,因而整个调谐系统的启能源也很大;再有就是金属重盘与调谐旋扭分装调谐轴的两端(见示用意057),它们之间有调谐轴的撑持轴承A与B,两轴承间距有160mm多,调谐
维修笔记 兼机器评论 :牡丹2241型全波段晶体管台式收音机
图057
时,施加给调谐旋钮的转矩,经过A支点(轴承)靠长长的调谐轴传递给另一端的金属重盘以失去初始动能,类似于杠杆原理:调谐旋钮与A支点间的距离只不过是10mm多,这相当于能源臂,而A支点的另一端则是长160mm的阻力臂,这样使阻力臂端头的金属重盘失去的初始动能大打折扣;同理,调谐轴上FM绕线槽与金属重盘紧邻,传播给FM绕线槽的转矩也大为减小,使本已传动阻力很大的调谐拉线系统在调谐轴上的转动更不会省力。其次再看图056中所标示的“调谐轴上FM绕线槽”,这个弦线卷绕处的直径约有14mm左右,同金属重盘直径相比,并不迥异。惯性飞轮旋转时所遭到的负载力矩的大小,间接影响其使用成果,一方面加大飞轮的直径,另一方面减小主轴下弦线卷绕处的直径,也就是尽能够的减小负载力矩,咱们能见到很多收音机都是间接在6mm左右直径的调谐轴上,车出一个绕弦线的圆弧槽,圆弧槽直径最小处多为4mm左右。这台收音机原本直径就不大的金属重盘,配合直径相对较大的主轴弦线卷绕槽,金属重盘旋转时的负载力矩加大。以上这三个无余,让这个可恶的、通体灰色的金属重盘形同虚设,试着斜鹇这“惯性飞轮”调谐选台,与装回它无异。
    AM的调谐系统比较FM稍微的好一些,情理很简略:AM的弦线不长,拉线盘与指针静止面以及调谐轴弦线绕线槽在一个平面上(参见图033、图034),弦线没有转来拐去的跨跃机架多边,调谐轴上AM绕线槽紧邻调谐旋钮。但调谐手感也没有好到哪里去,配置一根拉簧、异样的金属重盘在调谐轴上的装配位置,调谐时一样费劲。
    这台收音机的整个频率调谐系统设计不良,接听广播时,在长长的频率刻度线上调谐选台,觉得很不好,转动旋扭紧涩,时能听闻弦线的传动时的空鸣声。
⑷装配工艺方面精度不够。

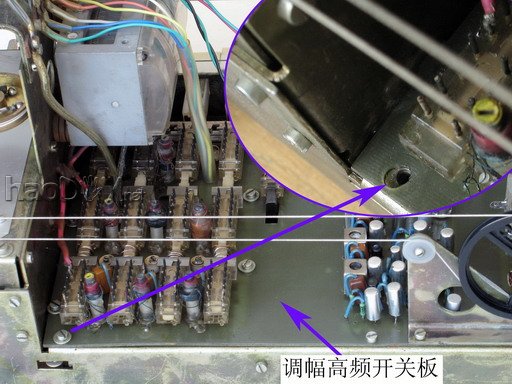

    上述第二部分中培修进程第13项,说的是部件之间装配时的配合精度不够,形成不应有的短路。在我卸下调幅高频开关板同机架之间的全副紧固螺丝时发现:调幅高频开关板对应装置在机架上的螺丝孔都已停止了不规定的扩孔,见图058,也就是说调幅高频开关板在机架上装置时,为了前方琴键开对于面板开孔处推送不碰壁,而在机架上微调位置。由调幅高频开关板螺丝孔扩孔的现象来看,此机不会是大量量消费的,先对齐前方,再扩孔找准机架上的螺丝孔,这样的装置调幅高频开关板累力,费时。
维修笔记 兼机器评论 :牡丹2241型全波段晶体管台式收音机
图058
再看图021,这是调频中频板,靠三枚螺丝紧固于机架的立板上。拆下此板停止检修,之后再装回时可就麻烦了,图中箭头所示的螺丝柱必需事前在机架立板上旋松,使该螺丝柱有必定的旷量,去对应调频中频板相应的螺丝孔;调频中频板上的螺丝孔都没有扩孔,直径为3.2mm 。看来我在卸下此板时随手将图中的这颗螺丝柱在机架立板上旋紧,是费劲不讨好的多余之举。
⑸机芯避振放面完善。
           机芯金属架(含电池盒)与机壳底板之间驳回13枚大螺丝紧固,相当牢固。见图051,旋紧这13枚螺丝让繁重的金属机芯与木质底板紧紧连为一体,使得主扬声器的音频体现声响不实,不足厚重的基础,旋大音量,声响显得松懈。假设少用几枚螺丝,尤其是接近主扬声器一边,同时金属机架与机箱木底板之间相隔厚橡胶垫片,那么可能使金属机架与机箱木底板很好的断绝,既无利于声响的体现,也到达了机芯避振的成果。

四、小结
修好这台缺点很多的收音机,放在书案台上听了两日,觉得非常好,一是没有再发现新的缺点点,总算对机主有所交待,培修结果很满意。二是修缮的进程,慢慢对这收音机有了全新的意识,为它傲人的外在与外观的气质所折服,看着它,听着它,平添了几分爱意,爱它的低劣质量,更爱它尚不完美的特点所在,再看那些需求改进和欠缺的无余,正是它作为低劣国产一级收音机的切实写照,让咱们有了更高的谋求,更让咱们看到国产收音机开展的未来,因此,有条件的冤家必定要领有这样一台国产收音机。

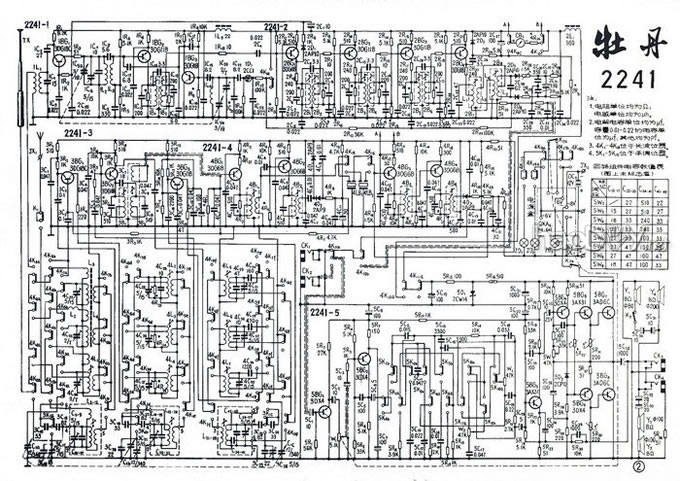

五、附录:完整的电路见图059
维修笔记 兼机器评论 :牡丹2241型全波段晶体管台式收音机
图59

全文完结。谢谢坛友们 (责任编辑:admin)
