本人阅读广坛网页已有两年多了,罕见广坛玩机高手论述空气连的种种长处,分歧认同的观念是:空气连利用寿命长,不易发生静电现象。在笔者的回想中,六、七十年代出版的无关书籍中,亦讲述密封连与空气连不同处是:空气连介质损耗
本人阅读广坛网页已有两年多了,罕见广坛玩机高手论述“空气连”的种种长处,分歧认同的观念是:空气连利用寿命长,不易发生静电现象。在笔者的回想中,六、七十年代出版的无关书籍中,亦讲述密封连与空气连不同处是:空气连介质损耗小。此前笔者也没有看到广坛冤家在便携式收音机上改换空气连的摩机论述,能够在这进程中需求不俗的钳工技术。很多的广播喜好者很难具有这两种熟练的技术(即无线电技术和钳工技术),故可能实际的人很少。

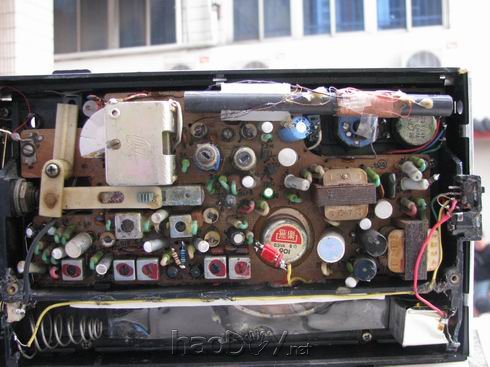

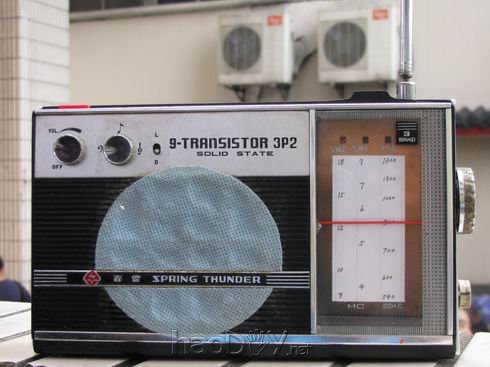

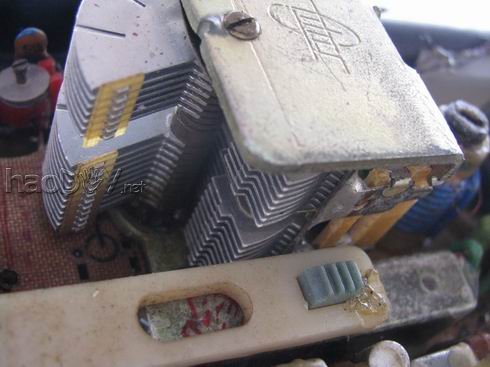

一次偶然的时机,坛友小易赠送我一台大壳的中波收音机,里面正好有一只250p*290p小型空气连,正好给我摩机创造了很好的时机。我抉择了家中低劣的便携式的机种,八十年代初过后畅销全国的“春雷3P2收音机”。关上后盖,沉思了一会儿:想要装上空气连,就必需拿掉中波磁棒,这就象征着要坚持“中波”,因为室外很少听中波,也就决议坚持中波了。接上去拆掉磁棒,焊下中波天线微调电容及补救电容15P,空气连的位置基本够了。接着用数字电容表测量空气连,确定290P一连后,撤除二片就是凑近250P,精确调整,待双连机械变革后再测量。

春雷-3P2收音机”更换空气双连和试机的感想



春雷-3P2收音机”更换空气双连和试机的感想


春雷-3P2收音机”更换空气双连和试机的感想

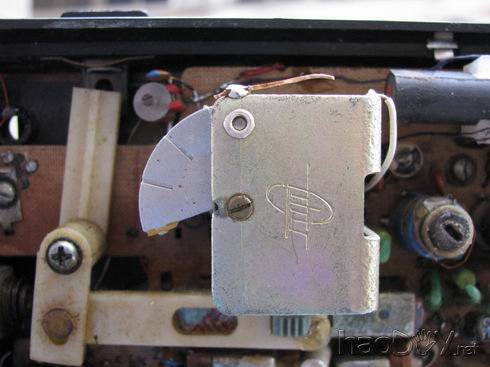

机械变革:第一步是测量密封连动轴柄显露壳体的高度是8.1毫米,电路板是1.5毫米,动轴柄在电路板显露的高度是6.6毫米,再剪一个¢5.5毫米的低板孔,套进空气连的动轴柄防止加工时铜屑进入轴承孔,在壳体与铜轴柄8.2毫米处锯下,再用锉刀铣平端面,其端面必需与铜轴轴线垂直,用小直尺放在端面上转动360度须与壳体平行,基本上用肉眼看不出有显著偏向,否则装上拉线盘会上、下会有稳定,重大时会与刻度盘摩察,下与铜泊板上衔接软线摩察;第二步是加工铜轴端头的二个平面,即与拉线盘配合的二个小平面,其中要把握几个要点:1,两个平面的平行度误差越小越好;2,两个小平面间的厚度与拉线盘配合必需是过渡配合,稍紧些最好;3,两个小平面必需与轴线线平行即距离相等。误差越小越好,这三点在加工进程中是相互干联的,不可偏移一点。铜轴柄两个小平面位置的确定:空气连在线路板位置确定后,逆时针旋转究竟与密封连相反的条件下,位置就可能确定了。切不可盲目确定,否则拉线就会出效果。最后铜轴端台核心加工一个¢2.5m/m的镙孔;第三步在铜轴柄一面的壳体上,围绕铜轴核心加工三个¢3m/m的镙孔,呈等边三角形,每孔距离于铜轴核心约12m/m左右。假设空气连已有这三孔,这就是最现实,若没有需求自己打孔的,打孔时必需在孔穿的下方垫一块小板,以防止破坏动片和定片。以上机械加工全副完结,而后用数字电容表测量二个连的容量,在180度范畴内均匀地分5个点,测量每个点双连的各自容量,误差管制在2p以内。如有不符,就调整各自的开槽动片。

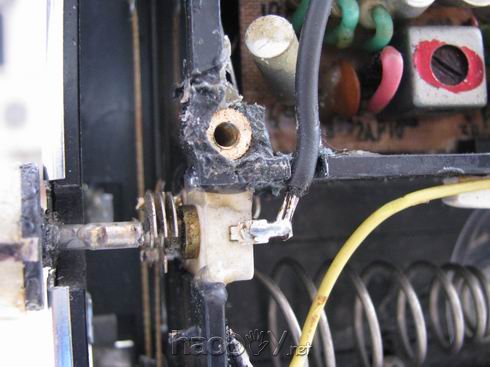

接上去再做一块定位样板,详细的做法是把双连动片全副旋出,在一块拳头见方的硬纸板中间剪一¢6m/m的小孔,铜轴柄就套进空内,用铅笔画出双连中心尺寸,用剪刀剪下就好了,而后在样板上找出¢3的三个镙孔位置,这样定位样板就全副做好了。接上去撤除密封双连和中波磁棒及中波天线微和谐补救电容15p。而后把定位样板放进,并在最正当的位置固定,画出四个孔的核心,在打孔之前,另用在铜箔台四孔周围画出线路走向,最后再打孔。放铜轴柄孔要大一些,大概¢12m/m左右,而后再挖去四周周围铜箔走线,铜箔地线不要不要挖掉,,以便最近距离经过¢3螺丝与双连外壳接线接地。必要时¢3螺丝套上焊片与地线焊牢,空气连与线路板固定好后,根据纸上画出的线路走向,用细软线衔接,再用石蜡封牢。再装拉线盘时发现与彩色塑料框架相碰,只好忍痛锯掉相碰的彩色塑料,再用¢2铁丝烫进框架中心边缘,维持其原有刚性。装上拉线盘后,原来的拉线能够偏长,本人就找一根拉线,剪下原机拉簧,一同装在拉线传动机构内,在调谐时,手感显著要比密封双连要好,详细体现为轻快、流利!但还是发现一个效果,当拨向中波位置后,拉线与传动杆有细微的摩察,总觉得不妥!本人剪了一块小长条铁皮,一头烫进附近的塑料框架,一头把传动杆围起来,这样拉线就沿着铁皮中间走想下端的小滑轮,与传动杆不碰了,调谐手感也就更好了。(必要指出:装上拉线盘发现高低晃动过大和公允距离过大,都会影响到手感的温馨度。)


春雷-3P2收音机”更换空气双连和试机的感想



春雷-3P2收音机”更换空气双连和试机的感想



春雷-3P2收音机”更换空气双连和试机的感想

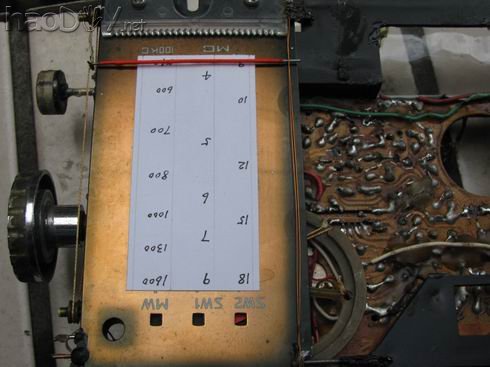

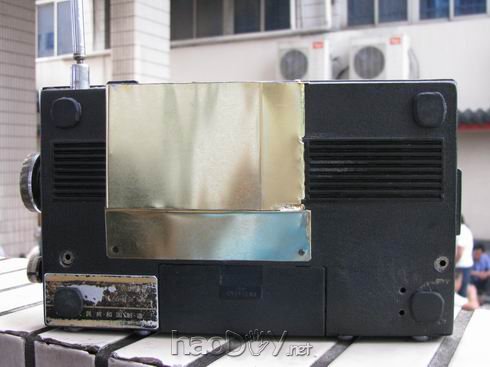

因为空气连与密封连的旋转方向雷同,所以低端的电台出如今刻度盘的上端,与原刻度盘批示雷同,本人原想扭转拉线走向,合乎刻度批示,因种种缘由改变太大,行不通。因为空气连装下来,高出后盖板约9m/m,就在后盖开了长方形的孔,用铁皮做好一个罩子装在后盖上,罩子面积大一些好,经过空气连壳体凸出铜片接地,对改小底噪无利。

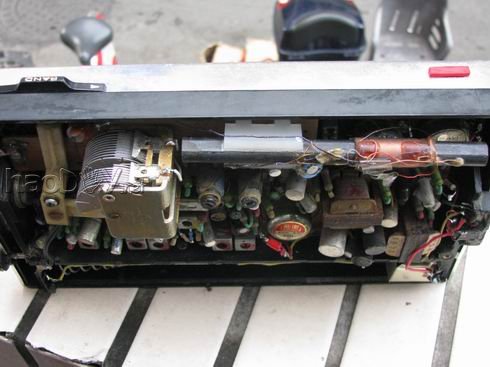

手头有一根120m/m长的出口收录机中波磁棒,看位置能容纳,也就把它装下来了。在空气连左边间隙处焊上一根接地铜丝,焊上15p电容和天线微调电容,另外一端都与天线线圈衔接。
三个波段通过细心统调,就末尾试听了。总的觉得是:1,调谐出台快速、矫捷,不像密封连左右调谐几秒能力锁住电台;2是噪声比原机密封连时更低,缘由能够是后盖板有大面积的铁罩,空气连外壳大面积接地动片轴与地接触电阻更小,顺便是利用几年后更为显著。3是灵便度有提高,顺便是短波2低端电台很显著,电势强度很凑近高端电台,缘由能够是空气连旋进旋出介质损耗一直很小,密封连就不同了,旋进时,动片与定片接触面积越进越好,介质损耗也就越大,体现为低端电台声响体现低弱,升压降压DIY制作,另内在音质体现上为比密封连要明亮。
