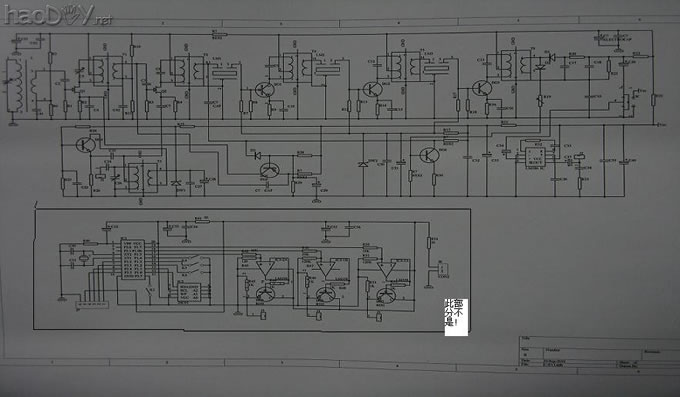

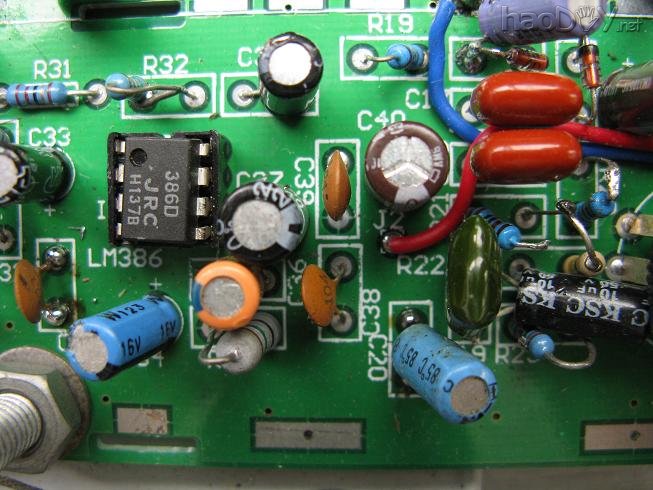

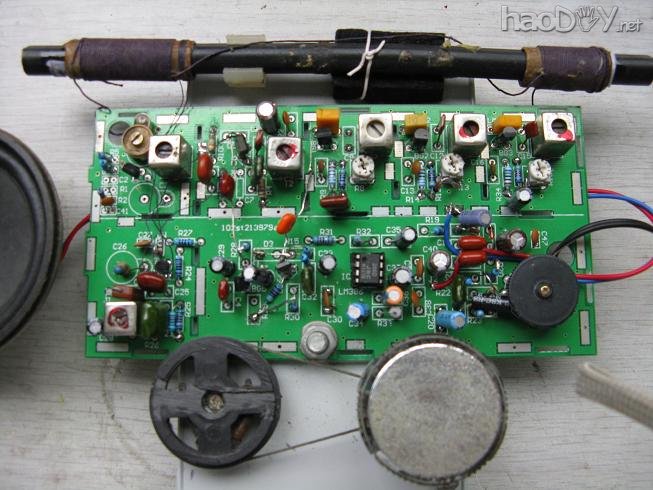

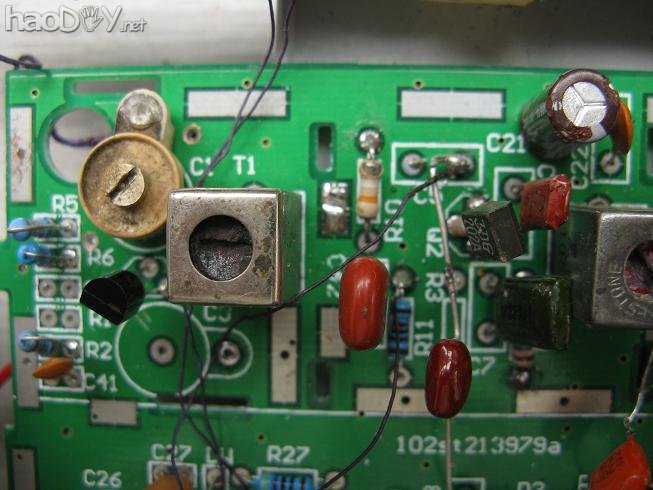

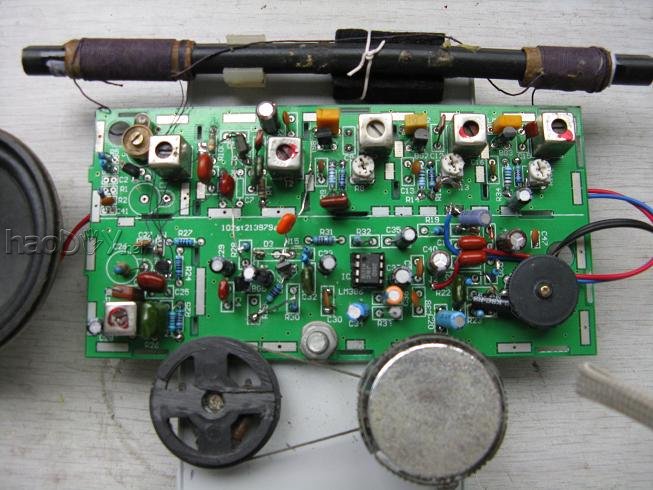

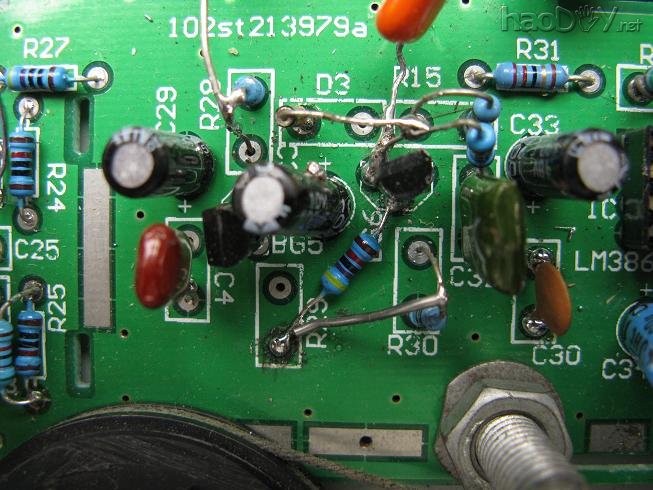

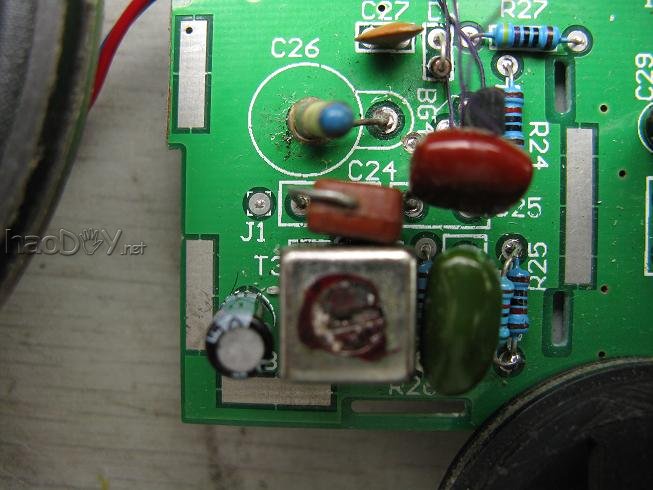

       主要技术参数: 频率:530-1610KHZ 灵便度:优于0.1mV/M 抉择性:优于60DB 本人不时有个幻想:就是领有一台高灵便度的中波收音机,这一幻想在心中已有20年之久了,在这段时间的苦求下,终于圆梦了,现拿进去于大家分享,不正之处敬请指出. 变频电路驳回他激式,混频管驳回了老管子3DG202,本振信号强度150mV左右,混频管Ic0.3mA.说到混频电路就不得说说统调,统调本人不时以为书上所说方法在没有设施的情况下较难调到较佳形状,通过多次试验自己也总结了一点方法,只需一块万用表就行了,所先让收音机在低端收一吧,用万用表监测AGC电压,再调终日线线圈位置使AGC电压最大,再在高端收一台,调终日线线圈,假设线圈是朝移AGC电压增大,那标明本振电路上的S校对电容小了,假设是朝里,那标明它大了,只需调整该电容使两个台在天线线圈处于同一位置AGC电压都是最大,那么统调就算实现了.用这种方法调整过多部机器,成果不亚于三点统调成果. 中放电路驳回三级LC加陶瓷滤波选频电路.为保障整个中放电路 能巩固有效的任务,也相应的采取了如下措施: 1 电路板驳回双面板,走线在义部,上面全副驳回接地(用面包板也试验过该电路,能够走线不佳,发作自激). 2 三级中放基极供电驳回稳压模式. 3 零件各单元电路供电驳回单独的容阻退耦. 4 每一级中放都驳回LC加陶瓷,保障零件的高抉择性. 5 中放电路都驳回大电流任务模式(第一级1.6mA,第二级2.1A,第三级2.7mA).当然这只是相关于罕用中放电流来讲的. 因为中放驳回用了陶瓷,所以调试也很简略,用万用表监测AGC电压再依次调整四个中频变压器,使AGC电压最高,本人驳回了三个陶瓷,由于本人所在地方有好几个强台,高达200KW,且直线距离只要几千米,假设远一点的话两个就够了. 本人以为该机的最自得之作还是在AGC电路,检AGC电路不是驳回罕用的电路,而是驳回了输入信号衰减模式,从而保障了中放无论任务在大或小信号形状下,都是在最佳形状,并且小信号下AGC不任务,这样可能保障小信号失去最少量的缩小,其任务如下:当输入信号弹不大于必定强度时,BG6,BG5等组成的AGC电路不任务,信号失去处置最大缩小,当信号弹大于必定水往常AGC起控,但AGC吸对输入信号有衰减,而不影响中放电路本身,从而保障需求了有三能缩小电路 的中放电路也能巩固的任务. 功放电路驳回了芯片386电路,该IC惟逐一个缺陷就是任务电压要大点,要5V以上.其它方面如音质,动静电流(4mA)都很适合. 零件还有一个特点就是在没信号的时分很宁静,不留意你还会认为没开机呢!本人学艺不精,不是之处还望各位斧正! (责任编辑：admin) |
