DIY制作中波天线听电台

时间:2013-05-05 10:50来源:www.crystalradio.cn 作者:admin 点击: 次
制作的缘由：本地没有 中波电台 ，中波的干扰也较大，用半导体可以收到一些台，但噪音很大，用电子管收音机，不管是拖线天线的还是磁棒天线的，基本是什么台都收不到，一片干扰声。为了实验中波的接收，所以制作了这个东东。 外型： 带屏蔽罩的磁棒天线 开盖
制作的缘由：本地没有中波电台，中波的干扰也较大，用半导体可以收到一些台，但噪音很大，用电子管收音机，不管是拖线天线的还是磁棒天线的，基本是什么台都收不到，一片干扰声。为了实验中波的接收，所以制作了这个东东。

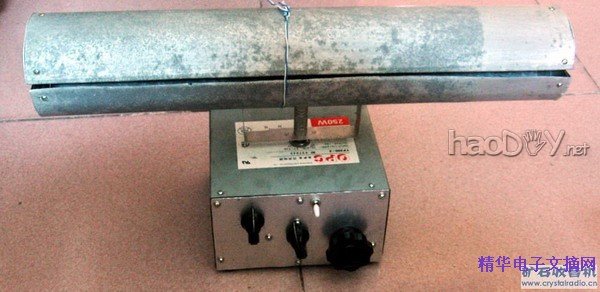

    外型：                                         DIY制作中波天线听电台

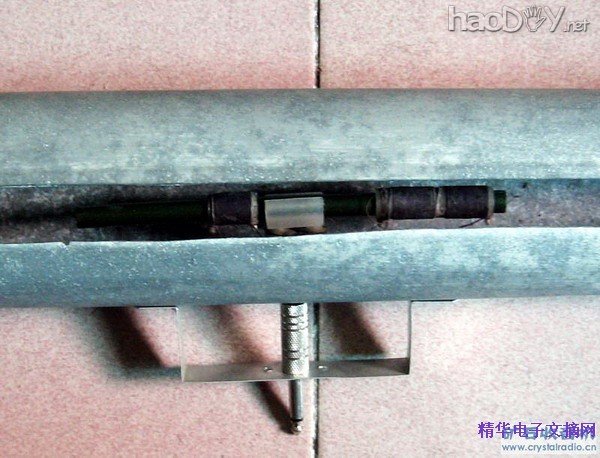

    带屏蔽罩的磁棒天线

DIY制作中波天线听电台

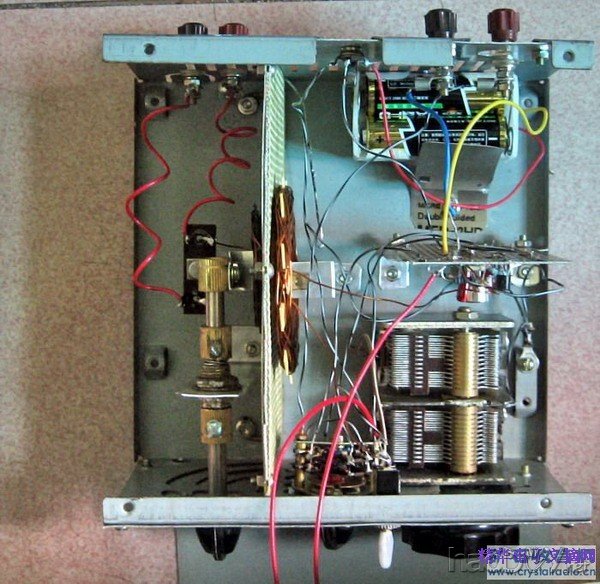

    开盖后的俯视图             DIY制作中波天线听电台

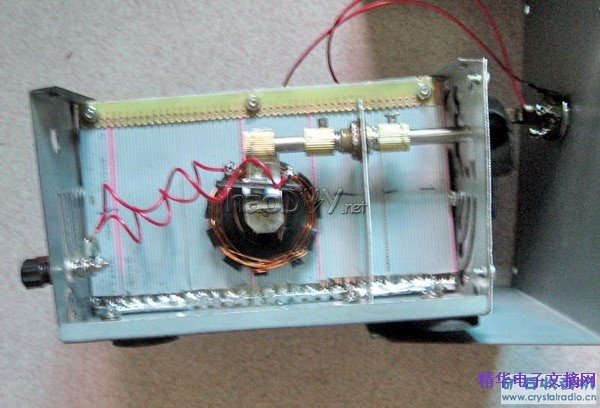

    左边的侧视图，是为了以后外接天线用的 DIY制作中波天线听电台

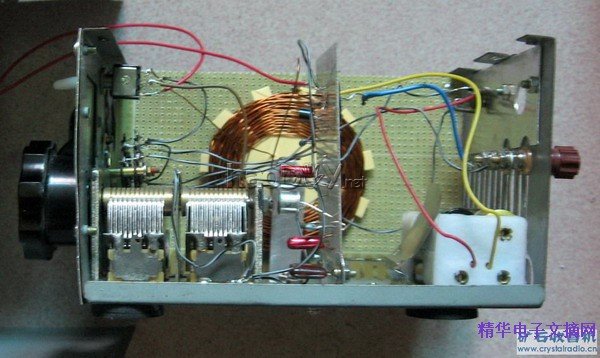

   右边的侧视图
DIY制作中波天线听电台

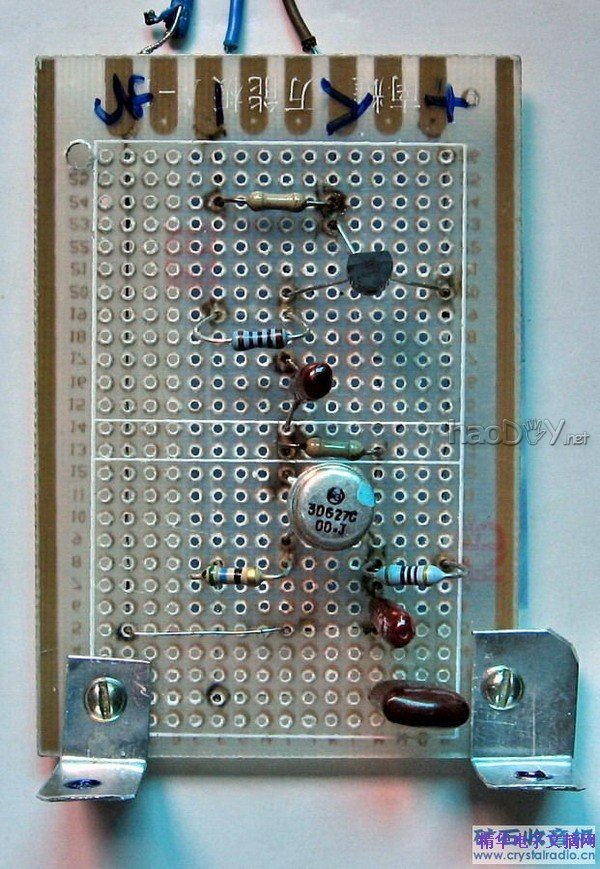

      放大电路板
DIY制作中波天线听电台

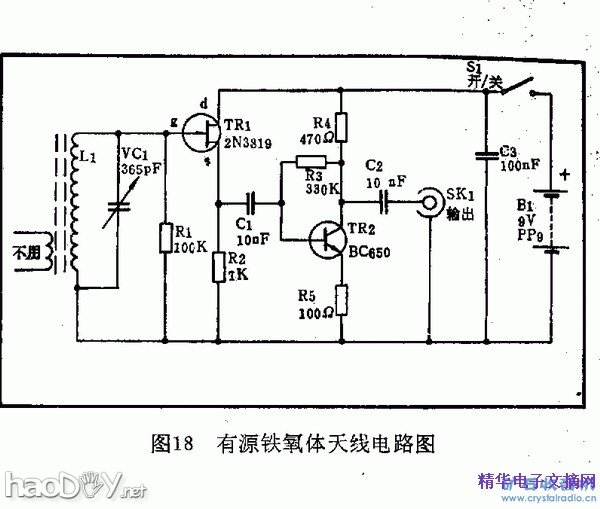

    放大电路板的图纸，因为没有图上的半导体元件，所以我改用Ｋ３０Ａ和３ＤＧ１２Ｃ，电源电压改为６伏特，Ｒ５改为４７欧姆的。

DIY制作中波天线听电台
    实验结果：用拖线天线的电子管收音机使用此天线后，可以清晰的收到中波电台，通过调整天线的方向，可以是使信噪比达到最佳。
