自制最简单的调频接收机

时间:2013-01-01 16:32来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

    本站先容的调频吸取机电路极其简捷,所用元件少,可直接驱动扬声器,综合机能比回收TDA7000系列集成块的吸取电路更良好。

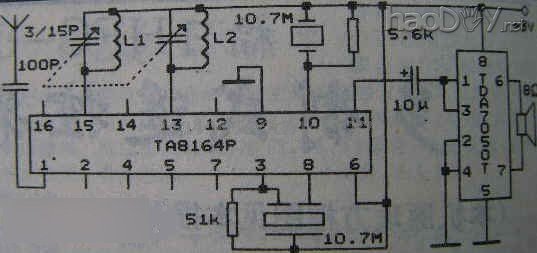

    电路首要器件是一块调频吸取专用集成电路TA8164P和一块小功率立体声功放电路TDA7050。TA8164P内部包括了高放、混频、本振、中放和鉴频等成果。其它,其还具有调幅吸劳绩果,本电路不消。天线吸取到的高频信号进入TA8164P的第1脚,经内部电路处理赏罚后,从第11脚输出音频信号,再送给TDA7050举办功率放大。TDA7050是一块低压小功率立体声放大器,本电路接成BTL方法,以得到较大的功率,驱动扬声器事变。
    本电路电源电压在1.8-6均能正常事变,静态电流约13mA,迅速度优于12,信噪比为30dB,音频输出功率为100mW。L1、L2用0.6mm漆包线在5mm的钻头上密绕6匝后脱胎而成,调谐电容用3/15pf的双联可变电容。各元件均以体积小者为佳。陶瓷滤波器和陶瓷鉴频器的色标要沟通,用1m拉杆天线。
    建造完毕后,拉伸L1、L2的匝间间隔,同时调解可变电容,使电路能包围全部调频电台即可。



自制最简单的调频接收机
