DIY自制作纯FM收音机头

时间:2012-12-28 13:20来源:bbs.hifidiy.net 作者:jackywu_xp 点击:
身处长三角地区,在这里拥有丰富的高品质FM调频节目,从小喜欢听收音的我,有一个梦想就是制作一台高品质的FM收音头,于是通过将近半年的构思及收集元件,参考大量资料并加以借鉴 本调谐器从设计之初就力争要高起点,除了电路板精心设计之外,FM的中放,鉴频
身处长三角地区,在这里拥有丰富的高品质FM调频节目,从小喜欢听收音的我,有一个梦想就是制作一台高品质的FM收音头,于是通过将近半年的构思及收集元件,参考大量资料并加以借鉴
    本调谐器从设计之初就力争要高起点,除了电路板精心设计之外,FM的中放,鉴频,立体声解码用的全部是最好的集成电路,比如LA3450 PLL立体声解码电路,信噪比101dB,分离度60dB,失真度MONO 0.005%,STEREO 0.015%,不是一般滴强,其余电容全部采用进口高品质电容。
    电源部分,220V市电先通过一个TDK滤波器,争取在源头就把市电的干扰减少到最小,15W的小R牛3组16V输出,用在这里正好合适,主电源采用2组16V经两个肖特基二极管组成全波整流,然后一路经LM317稳压到12V供主板使用,一路经12V稳压二极管,再经过TL431高精密稳压后供给高频头作调谐电压;另外一组16V整流后经LM7812供给面板及频率显示用。
    高频头采用成品的米兹米4连高频头,全分立元件,高放采用双栅极场效应管,且第二栅极受控于AGC,这对防止本地电台信号过强而导致阻塞起到积极作用,AGC起控取之LA1235的场强输出,通过控制9014基级电流来控制高频头AGC电压,实际起控得相当好。
    中放部分参考先锋F-91的电路,采用TA7060组5级放大,对于一台的FM调谐器来说中放电路的好坏直接决定了整机的性能,因为整机所必须的选择性大部分由中放电路来保证,高频头直接输出的中频信号强度不够,不能为后级限幅器提供足够幅度的信号,这里选用TA7060作为整机的预中放,每个ta7060在12V电压的增益是30dB,5级就是150dB,再加上输入段的一级2SK241-GR缓冲也能提供大约27dB的增益,结合陶瓷滤波器和中周的衰减,三级宽带大约能提供60dB的增益(3dB 280KHz),五级窄带带大约能提供65dB的增益(3dB 150KHz),这样并分两路,用G6Y高频继电器来切换,兼顾HI-FI性和选择性。
    陶瓷滤波器选用优质的村田滤波器,宽带用SFE10.7MA,窄带选用SFE10.7MJ,同时适当选用带GDT超低群延时的SFE10.7MX-2,简单来说使用带GDT的滤波器,可以提高选择性和立体声分离度,对高保真系统有极大的好处,但会带来较大滴衰减。
    输出部分采用BBE电路+OP缓冲,BBE可修正和恢复音频系统由于各种原因而导致的信号损失和相位偏差,从而使声音真实地重现,使聆听者感觉高低音丰富,定位感、清晰度、明亮度接近理想的现场效果,众所周之FM输出的音频上限是15000Hz,而BBE正好可以将FM的音频谐波提升到接近20000Hz,加上对高低音的相位调整,使得听感明显变好,可以说是绝配。

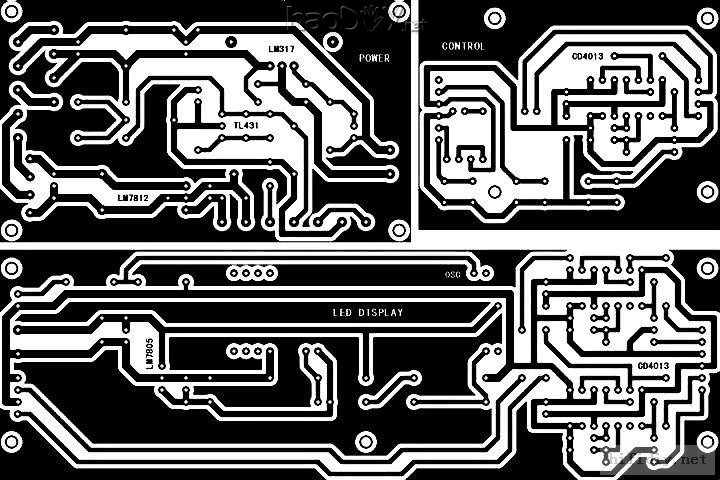

电源板、LED频率显示板、控制板设计图

DIY自制作纯FM收音机头

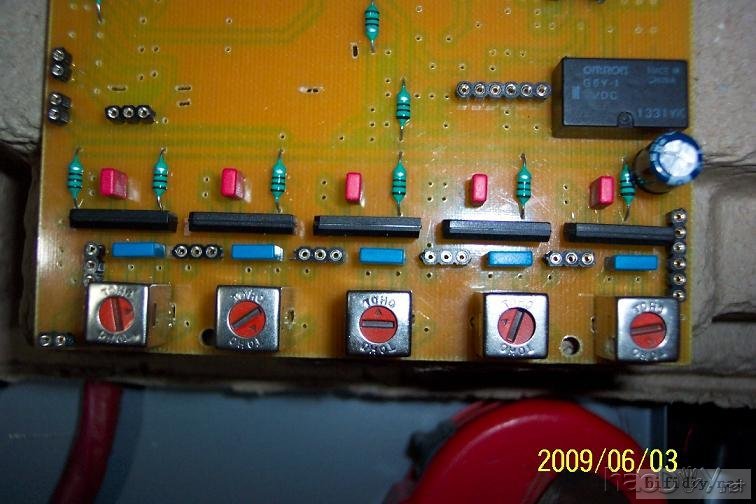

5级TA7060中放电路

DIY自制作纯FM收音机头

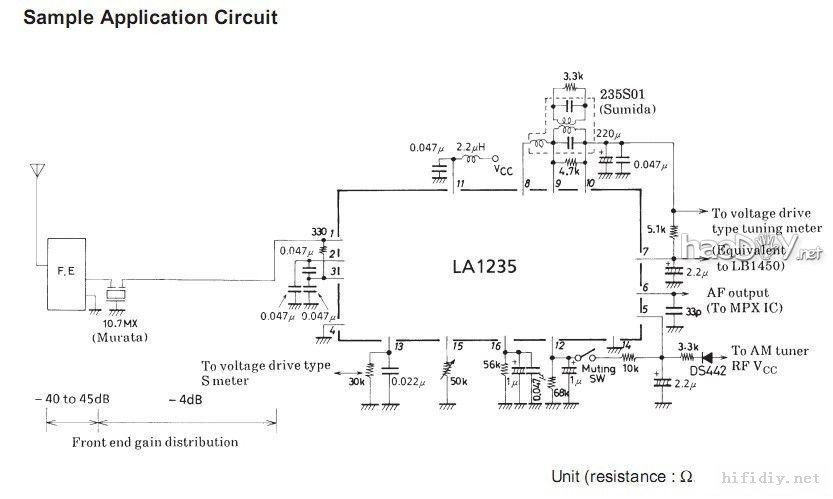

LA1235电路图

DIY自制作纯FM收音机头

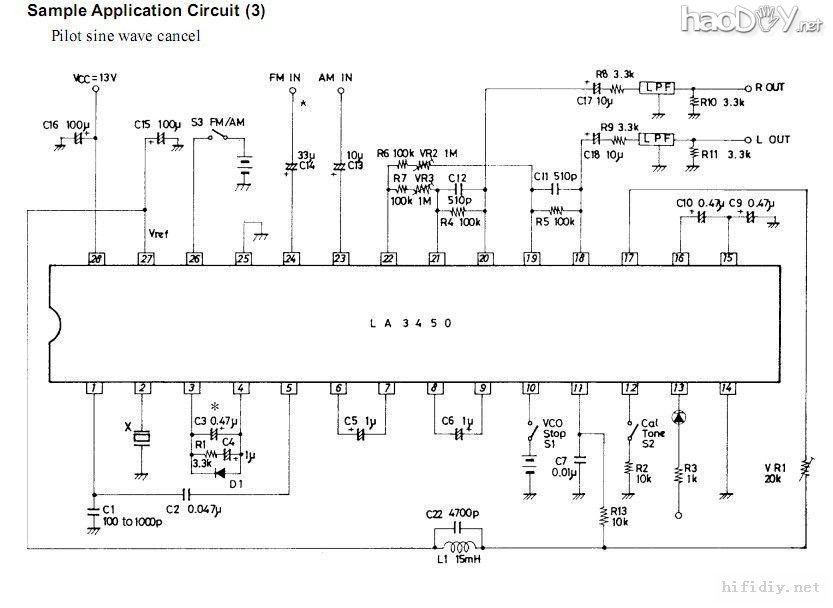

LA3450电路图

DIY自制作纯FM收音机头

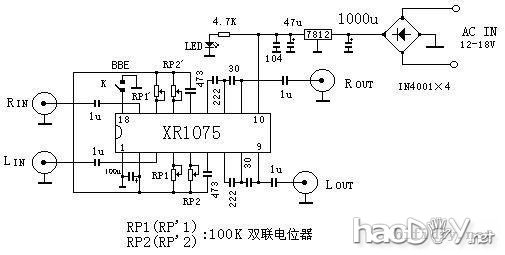

XR1075电路图

DIY自制作纯FM收音机头

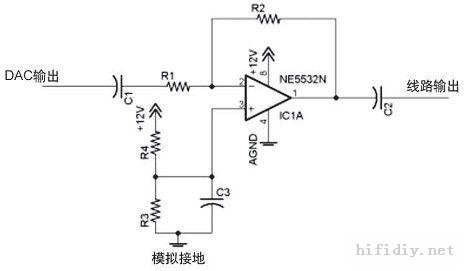

OK输出

DIY自制作纯FM收音机头

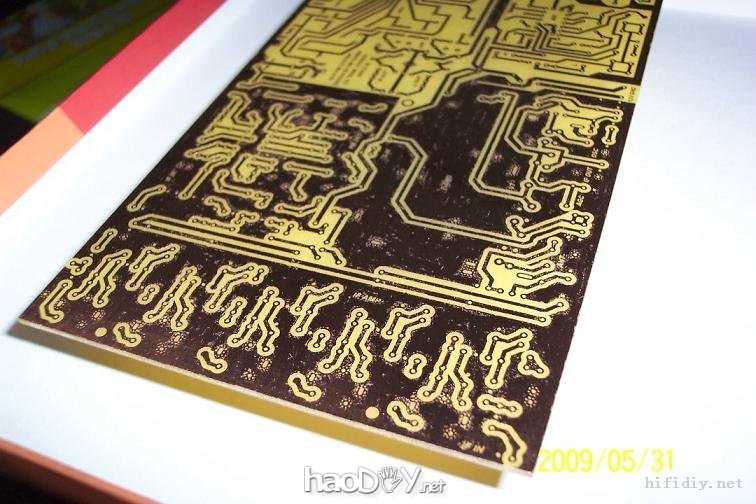

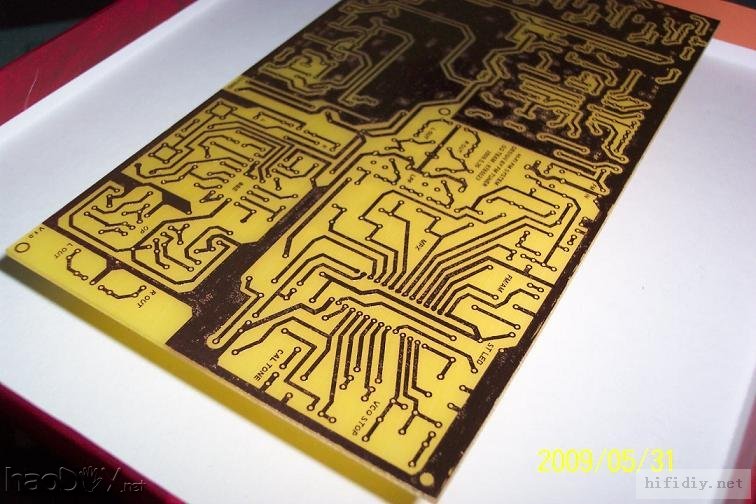

制作好的主板PCB

DIY自制作纯FM收音机头

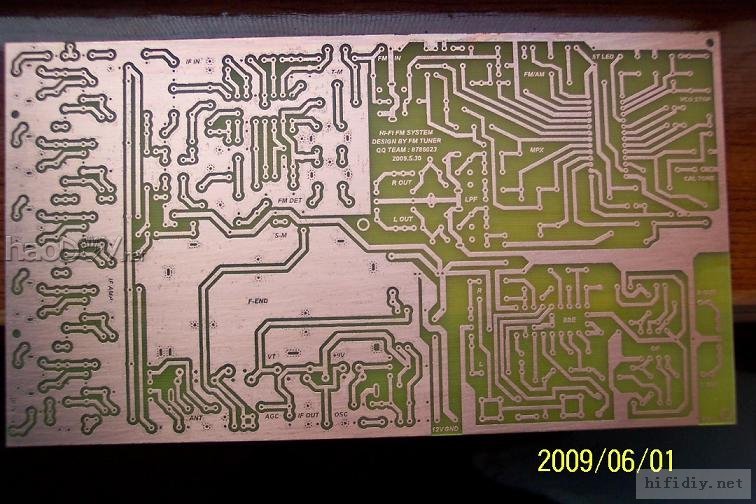

主板PCB多角度图

DIY自制作纯FM收音机头



主板PCB多角度图

DIY自制作纯FM收音机头



第一阶段多角度图
