全分立超外差调频收音机

时间:2013-02-27 16:50来源:www.crystalradio.cn 作者:dongchana 点击:
大家好,首先给大家拜个晚年! 自从做完高灵敏、宽频响收音机以后,就一直想做个分立的调频收音机,通过反复的焊接、调试,折腾了两个多月,终于把这个收音机做完了,在此向帮助过我的各位坛友说声谢谢!下面说说我的制作过程: 1、绘制电路图:电路图采用常
大家好,首先给大家拜个晚年!
自从做完“高灵敏、宽频响收音机”以后,就一直想做个分立的调频收音机,通过反复的焊接、调试,折腾了两个多月,终于把这个收音机做完了,在此向帮助过我的各位坛友说声谢谢!下面说说我的制作过程:

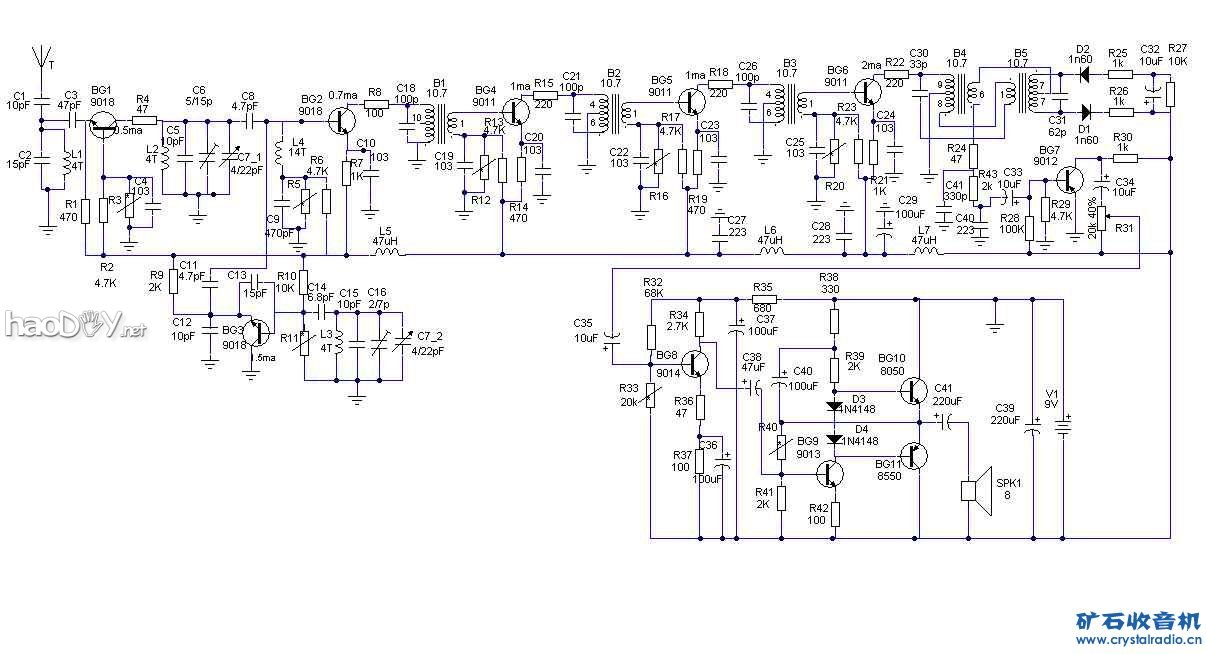

1、绘制电路图:电路图采用常用电路,高频头和中放采用苏老师曾经采用过的电路,一级高放、独立本振、两级中放,功放电路采用元珍老师《高灵敏宽频响丑机》中的otl电路,我用软件进行重新绘制,软件采用“CircuitMaker 2000”电路图如下:
全分立超外差调频收音机
2:绘制pcb图

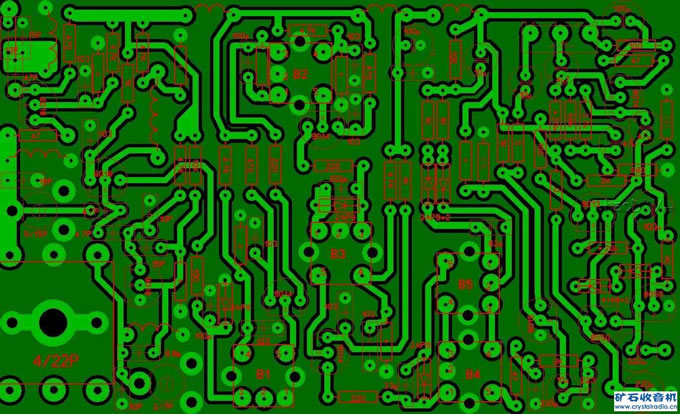

其实CircuitMaker 2000可以导出网络图,支持99se,不过我99se学的不好,一般我用SP-Layout50中文版 ,这个软件小,应用灵活,不用电路图也可以直接绘制pcb,做出的效果也很棒。为了试验高频头和中放,绘制过功放是2822m的版本,经反复试验后感觉采用分立元件的otl功放本底噪声小用电省,后来最终定位分立元件。pcb采用大面积接地的方式,除了布线其余地方全部为地,最后pcb图如下:
全分立超外差调频收音机
有兴趣的坛友可以下载pcb文件 全分立超外差调频收音机 分立调频.rar (51.23 KB, 下载次数: 558) ,水平有限,只能做成这样了哈哈。
3、打印pcb图

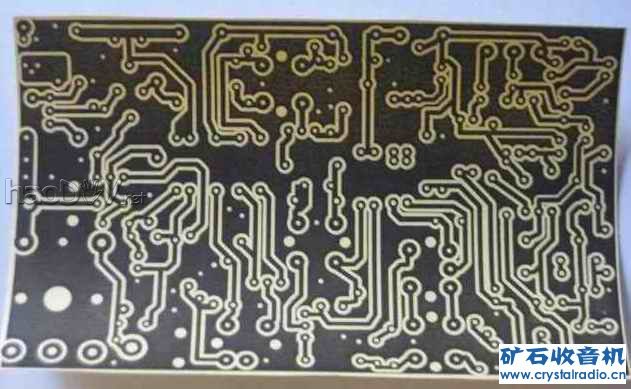

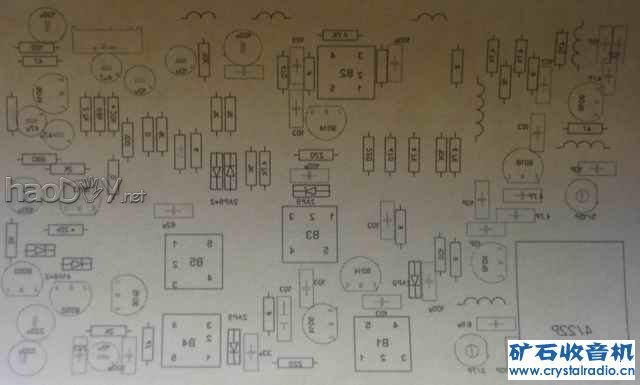

随便找几张不干胶的衬纸当热转印纸(其实卖的热转印纸也是这样的),将pcb文件的铜箔面和丝印层分别打印,丝印层要镜像打印!
全分立超外差调频收音机

全分立超外差调频收音机

4、热转印电路板
用美工刀和直尺裁开pcb板,将铜箔面处理干净,我一般用厨房用的钢丝球和洗衣粉,处理干净后将电熨斗烧热至150摄氏度左右,先将打印的铜箔面用电熨斗进行热转印,热转印时间不要太长,否则有一层黏黏的胶状物粘在铜箔上会阻止腐蚀,时间太短转印不好,多试验几次很容易掌握,转印好后对不足的地方用油性记号笔进行修补,然后就可以用腐蚀液进行腐蚀了,我用的腐蚀液是盐酸加双氧水,用三氯化铁溶液也很好:
全分立超外差调频收音机
