DIY的低阻三管收音机

时间:2013-02-27 17:20来源:www.crystalradio.cn 作者:csm1991 点击: 次
《我DIY的低阻三管机》 这个机机以前做过,后来拆掉用了零件,现为迎接坛里比赛,利用过节最后几天再做低阻三管机.先选零件 准备的双连.jpg (58.27 KB, 下载次数: 15) 可变270P用一联,线圈L1用直径0.21mm以上的漆包线绕75匝左右。如果换用其他长度的磁棒，可以
《我DIY的低阻三管机》

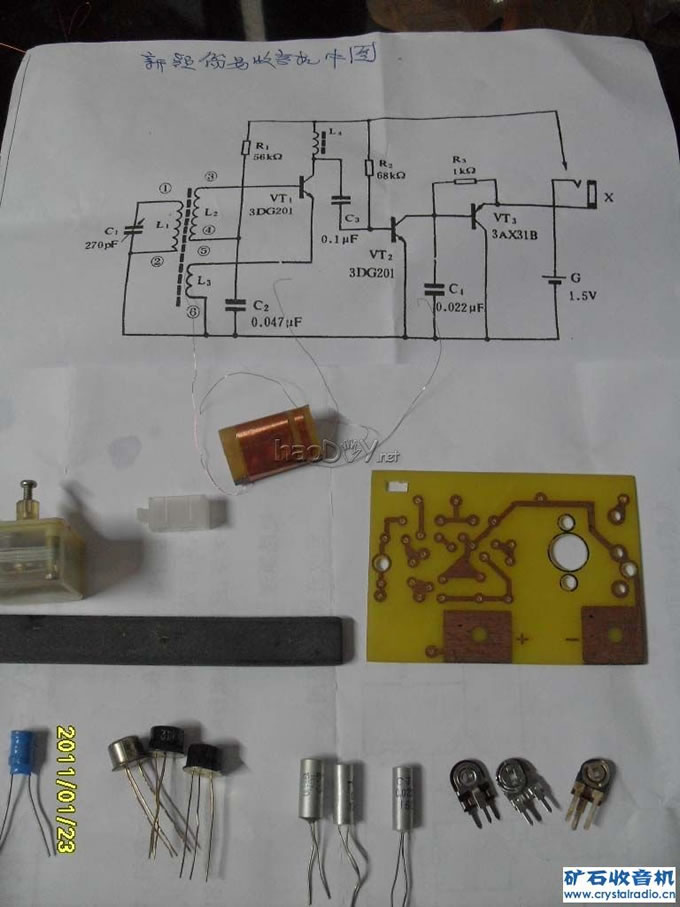

这个机机以前做过,后来拆掉用了零件,现为迎接坛里比赛,利用过节最后几天再做低阻三管机.先选零件


DIY的低阻三管收音机





DIY的低阻三管收音机

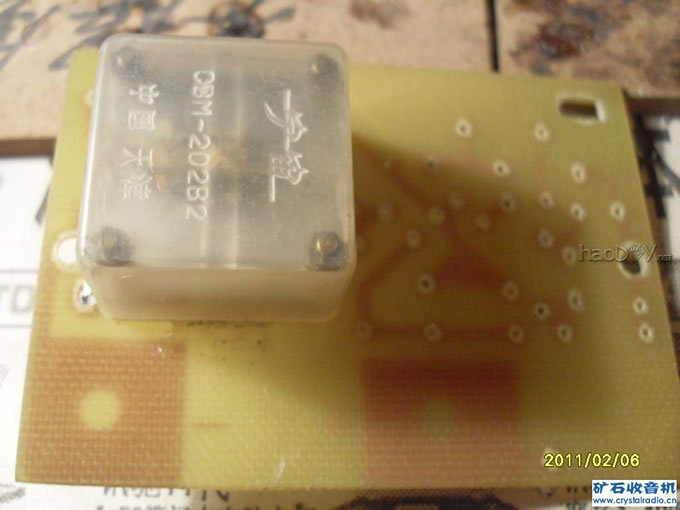

可变270P用一联,线圈L1用直径0.21mm以上的漆包线绕75匝左右。如果换用其他长度的磁棒，可以简单计算一下：配合270p可变电容器的天线线圈电感量约为299μH，可以根据配合270p可变电容器的天线线圈匝数.L2为8匝，L3为1~3匝,其它元件要进行挑选




DIY的低阻三管收音机






DIY的低阻三管收音机





DIY的低阻三管收音机

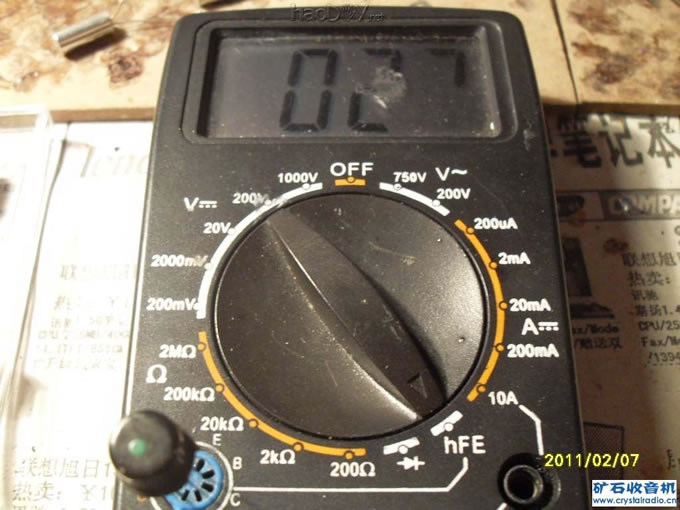

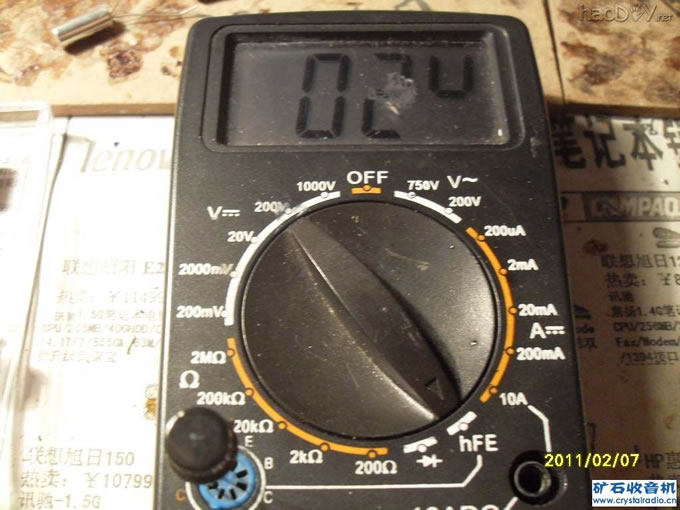

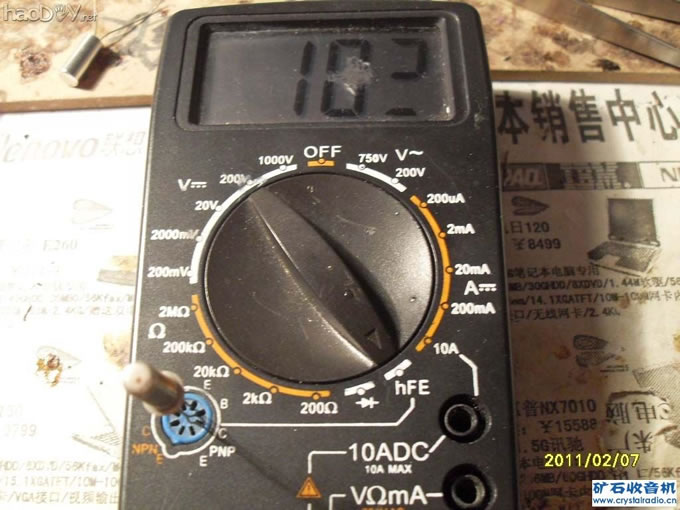

试验后发先BG1和BG2放大倍数太低性能不好灵敏度低,BG3放大倍数太高有自激重新挑选
