实验来复再生式单管外差收音机

时间:2013-03-28 20:53来源:www.crystalradio.cn 作者:MJ2010 点击:
如果严格地按照晶体管电路的理论,在变频级中加来复低放是不合适的。这主要是因为混频是利用晶体管的非线性,所以混频或变频晶体管的工作电流一般不超过0.6mA。而低放则要求晶体管工作在线性区,一般工作电流不能太
如果严格地按照晶体管电路的理论,在变频级中加来复低放是不合适的。这主要是因为混频是利用晶体管的非线性,所以混频或变频晶体管的工作电流一般不超过0.6mA。而低放则要求晶体管工作在线性区,一般工作电流不能太小。例如担任高放来复低放或中放来复低放的晶体管工作电流一般在1.5mA左右。
但是,考虑到:1) 即便是在所谓的线性区,晶体管的特性曲线也并非百分之百的线性;2)简易收音机并非HiFi 放大器对保真度要求不高,所以在业余情况下,变频级中加来复低放还是可行的。

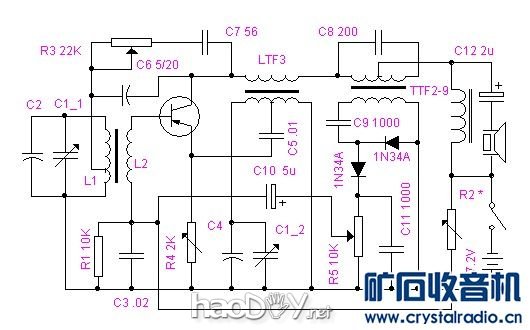

本机的电路原理如图1所示。
实验来复再生式单管外差收音机

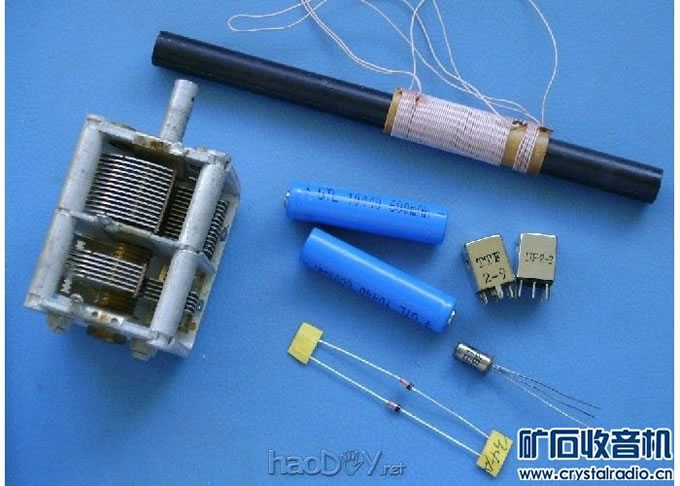

主要元器件如图2所示:晶体管采用3AG1E, 放大倍数120穿透电流 0.1mA;二极管 1N34A;双连 360/150;磁性天线 10x140, L1 52圈 离地端12圈抽头接再生, L2 6圈;震荡线圈LTF2-3;中周 TTF2-9;电源为7.2V (10440充电电池两节3.6V/600mA)。
实验来复再生式单管外差收音机

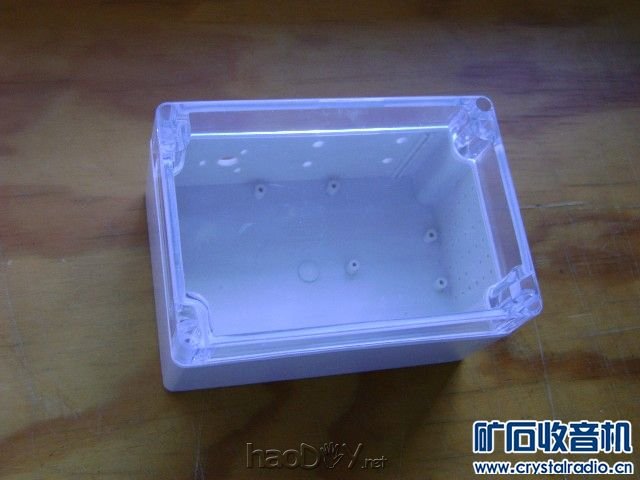

机壳是带透明盖的塑料防水盒 16x11x9cm (图3)。

实验来复再生式单管外差收音机

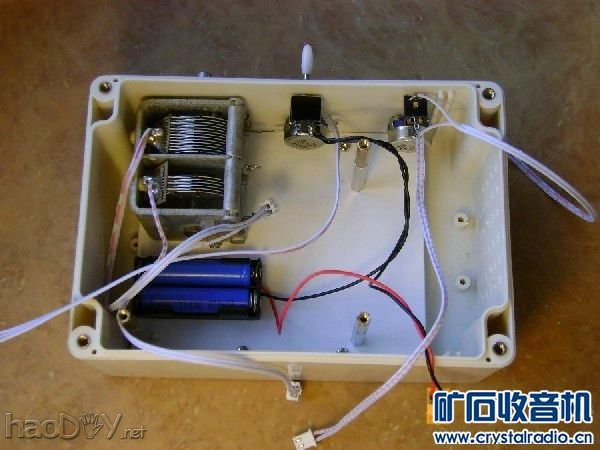

双连,电位器,电池,开关,耳机插座都固定在机壳上并通过接插件连接到主板(图4)。耳机为晶体耳机与输出变压器的初级并联连接在电路中。
实验来复再生式单管外差收音机

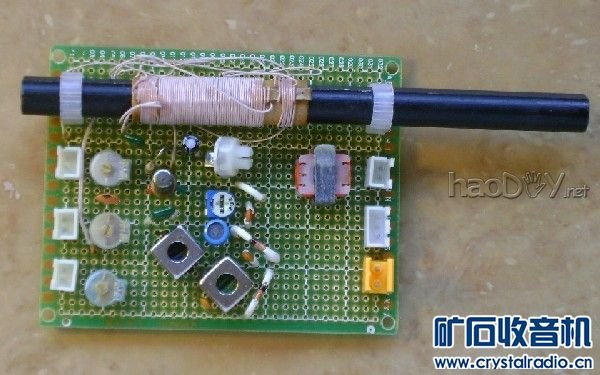

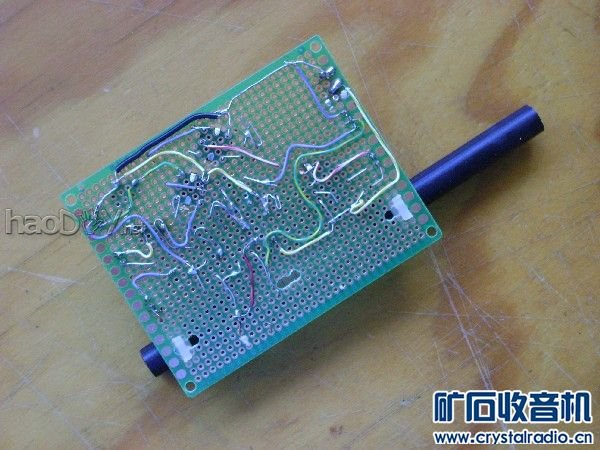

主板上的元件排列及接线如图5和图6所示。
实验来复再生式单管外差收音机

实验来复再生式单管外差收音机

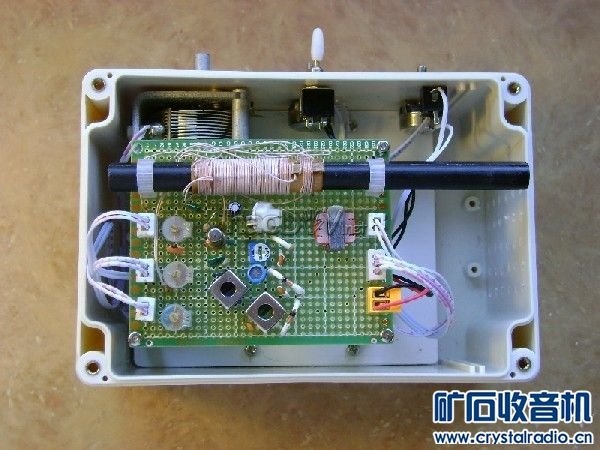

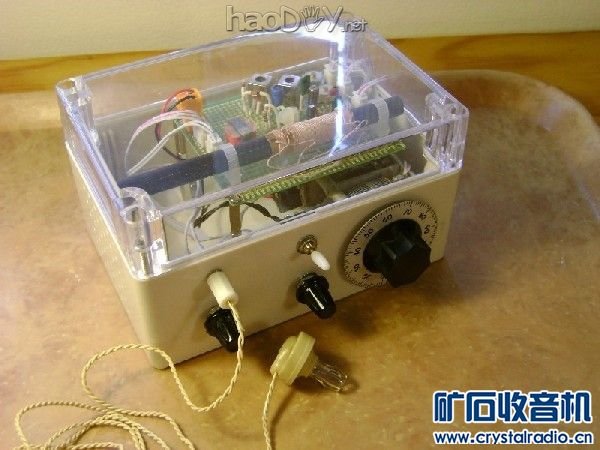

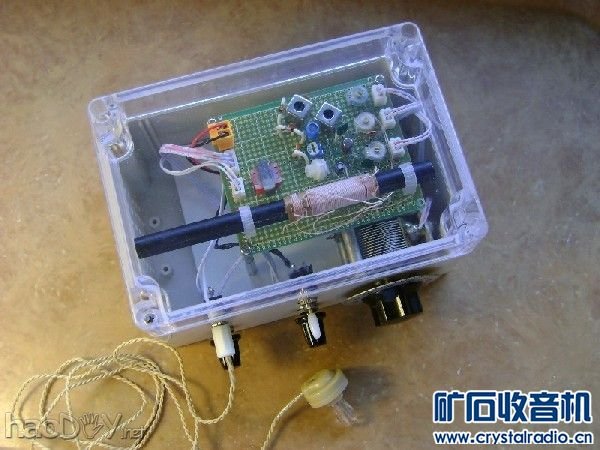

图7所示为整机装配。另外的几张为整机的外观图。

实验来复再生式单管外差收音机


实验来复再生式单管外差收音机


实验来复再生式单管外差收音机
