制作LM386制作收音机

时间:2013-01-01 16:33来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

    LM386是美国国度半导体公司出产的一种小功率音频功率放大集成电路,回收8脚双列直插式塑料封装,事变电压4V~15V,当电源电压为12V时,在8欧姆负载上可得到300mW的功率输出。基内部电路及引脚成果参阅LM386内部电路和外部接线图。

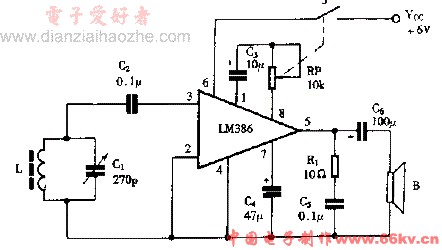

    因为LM386放大器频响范畴宽,高频特征好,故可用它直接建造 一个简朴的单片收音机,其电路如图所示。



制作LM386制作收音机



     L、C1构成调谐回路,用于选摘要收听的电台信号;C2为耦合电容,将电台高频信号送至LM386的同相输入端,由LM386举办检波和功率放大,放大后信号由第5脚输出敦促扬声器发声。RP是放大器增益调理电位器,可以调理音量巨细。当RP阻值调理为最小时,音量最大。


制作LM386制作收音机
