晒下我DIY的迷你收音头

时间:2017-08-30 21:36来源:www.crystalradio.cn 作者:lygjhjz 点击:
晒下我DIY的迷你收音头 ,矿石收音机论坛
一直以来有个理想,拥有一台小收音头,摆放到床头,要求:1、收音灵敏度高,选择性好,噪声低,音质较好,抗干扰较强;2、界面美观。受欧、日一些成品收音头漂亮、精致的外观影响,但这些收音头理想些的动辄几千元的价格令人望而生畏,遵照毛伟人:“自力更生,丰衣足食”思想,萌生了自己制作一台的想法,于是就开始了准备、制作过程。
    收音板首选成品板,在矿坛上淘了一块较满意的四波段(FM+AM+SW1+SW2)立体声收音板,经过修复完全恢复正常,是调频高放、混频2只三极管坏了,性能指标满足了前述要求 。

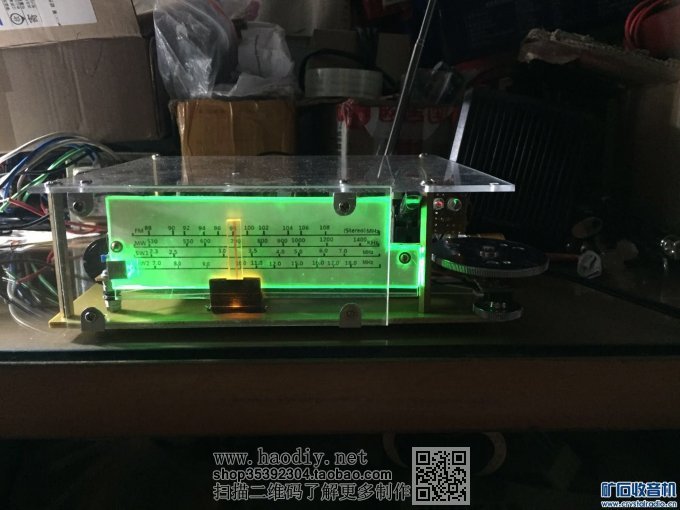

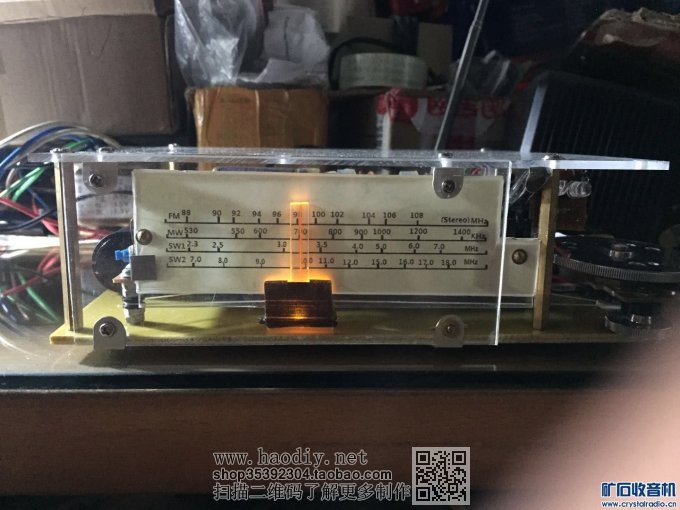

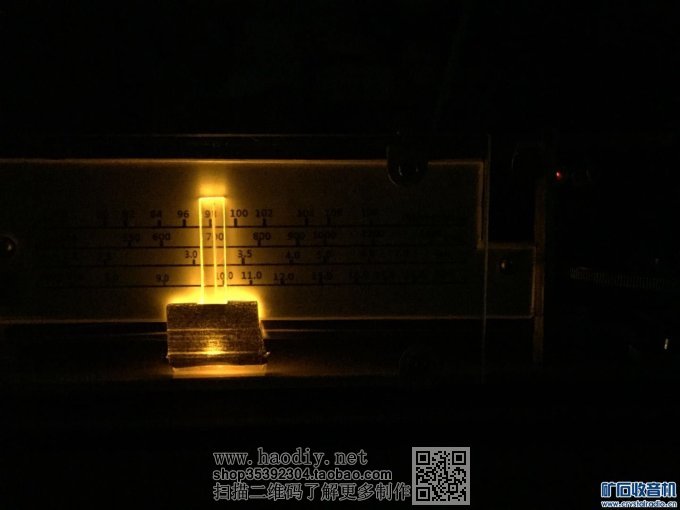

    接着就进入了组装拉线盘调谐机构;加工发光有机玻璃度盘,加工发光指针;调试等工作。

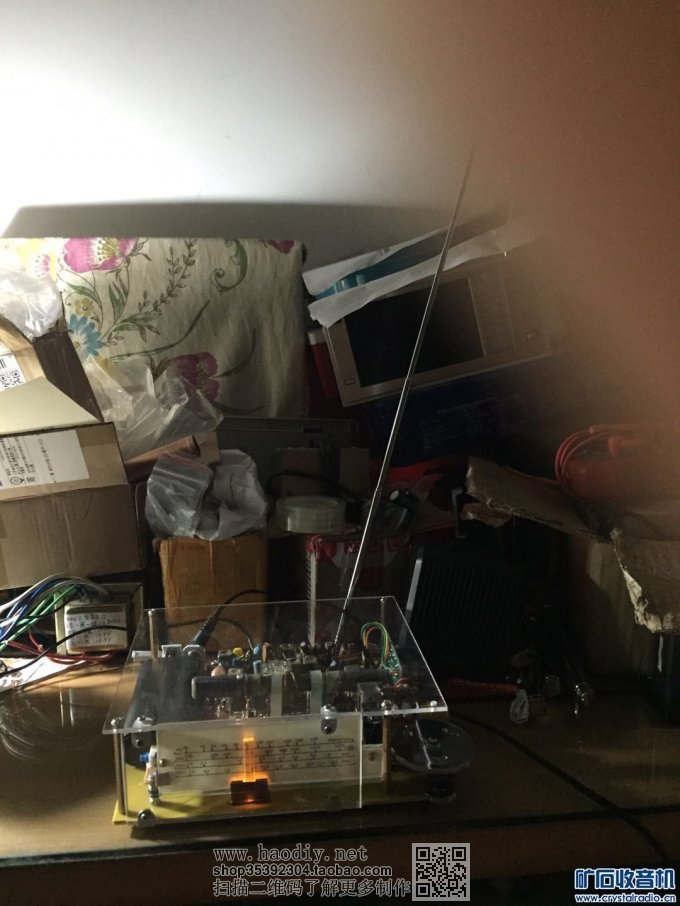

    经过近三星期的努力,终于大功告成,效果满意,本收音头还自带一块小功率功放块,可外接一对小音箱,立体声,音质较好,所发图片是用手机相机拍的,实际外观效果更漂亮,整个制作,成本不到50元。

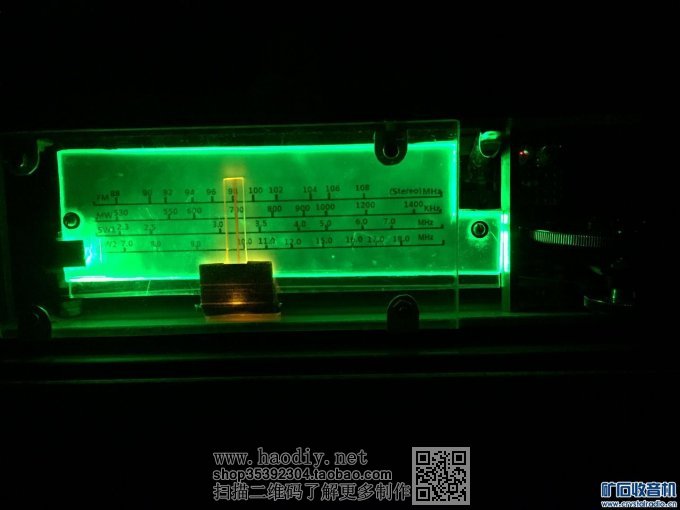

    制作过程中,导光板试验用了很多种,感觉即不能用透明度太好的有机玻璃板,也不能用透明度太差的有机玻璃板,效果才好。另外调频高放、混频2只三极管均采用插座拔插式,便于验证各种高频管的性能。





晒下我DIY的迷你收音头





晒下我DIY的迷你收音头





晒下我DIY的迷你收音头





晒下我DIY的迷你收音头





晒下我DIY的迷你收音头
