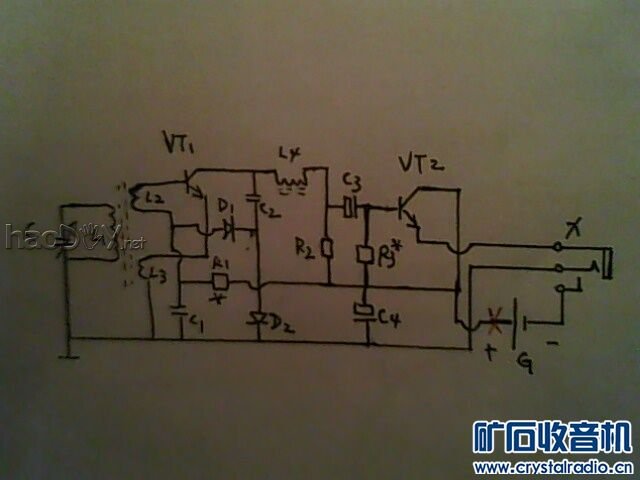

矿坛又举行友谊赛，咱们重在参与。本机说是微型硅管二管收音机，实际是单管机，因第二个硅三极管为发射极跟随电路，起了阻抗变换作用，可以使本机使用常见的普通8Ω耳塞机收听广播。电原理图如下 ：


     由图可见，本机为普通再生来复式线路，再生由接入发射极L3加入，效果好容易控制。倍压检波的二极管D1采用废3DG6三极管的b、c极作为二极管代用。
元器件清单：
1，        晶体管：VT1---3DG201，β=240；VT2---3DG201，β=70。
             D1 ---废3DG6的bc极，D2---2AP9。.
2，        电容器：C---超小型双联可变电容器（二联并联作单联用），C1---0.01μF，C2---470P ，C3---3.3μF/6v,C4---100μF/10v。
3，        电阻：R1---680K（调整定），R2---1.5K，R3---47K(调整定)。
4，        线圈：L1、L2、L3采用黑白电视机中行线性调整磁芯，Φ3mm长42mm。在上用Φ0.3mm漆包线：L1—110匝，L2—11匝，L3—1匝。L4---市售2.5毫亨电感线圈。
5，        X—Φ2.5mm小型耳机插座兼电源开关，需改制，如下图。

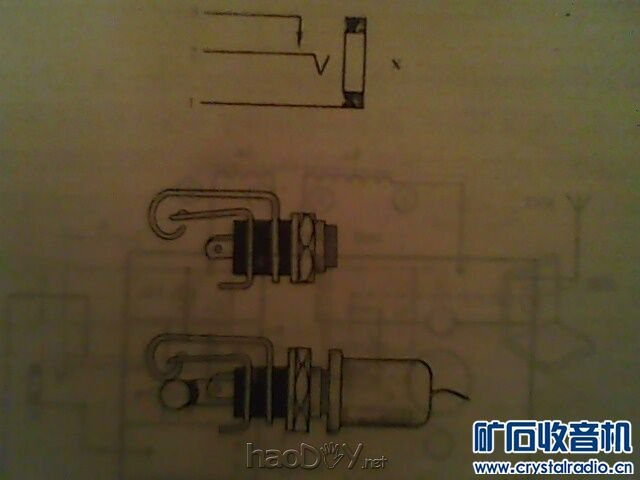

     改制前：

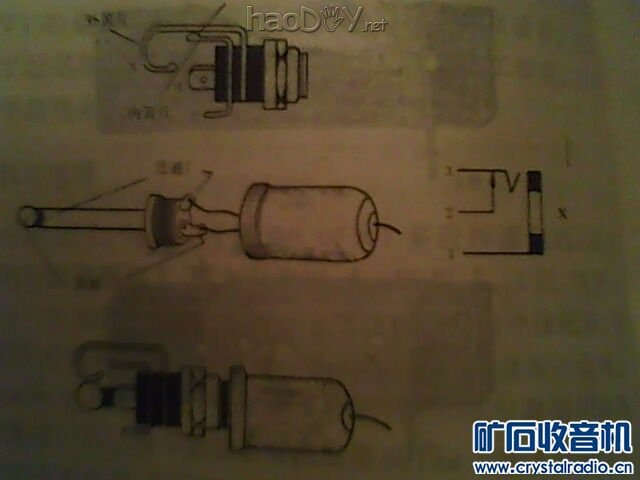

        改制后：

6，        耳机，普通Φ2.5mm小型8Ω耳塞机。
7，        机壳：小型牙签塑料盒。体积为68×32×18mm3。
8，        电源：采用微型MP3中换下来的微型锂电池，工作电压为4V。
9，        线路板采用环氧板上钉空心铜铆钉，长60mm宽28mm，铆钉为Φ2mm×3mm。

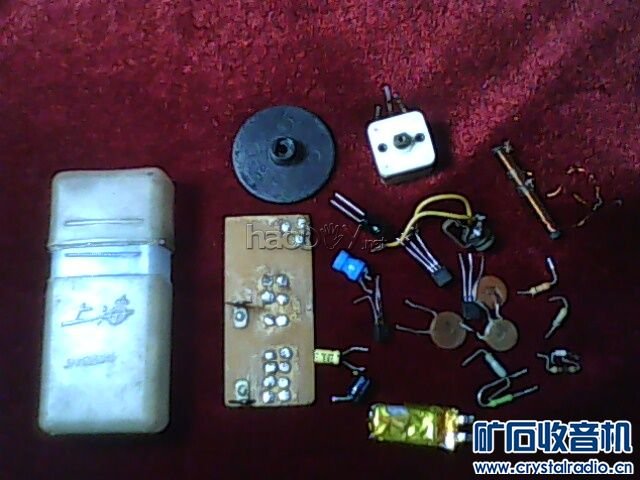

下图为二管机所有零件全家福：
