写在前面——
DIY半导体收音机，是我孩提时代不灭的记忆与梦想。如今已年逾花甲，重拾儿时梦想，感受时光流淌，一种别样滋味不禁涌上心头……
感谢第八届DIY大赛组委会，感谢所有帮助过我的老师与矿友！正是有了大赛，有了老师和矿友，才使得我的“记忆时光”有了信马由缰、纵横驰骋的开阔地！
本人虽然喜爱DIY半导体收音机，但疏于学习、浅尝辄止，不求甚解，故至今仍在菜鸟圈里混。聊以自慰的是，本人动手能力尚可，且无知无畏，不惧失败，勇于实践；尤其庆幸的是，在前进途中，得到了许多热心老师和朋友的耐心帮助和指导，“记忆时光”便是我学习和实践的一份作业。定有许多欠缺之处，望大家批评指正，不吝赐教。
一、电路说明
【参赛】“记忆时光”七管超外差收音机

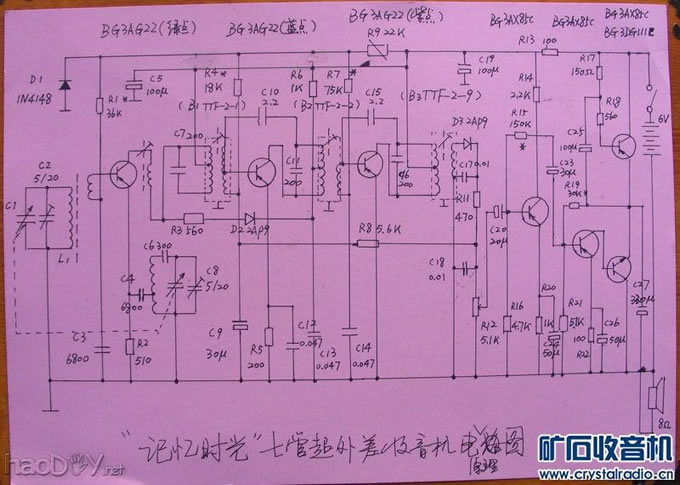

本机电路为“嫁接式”，检波之前部分，参照《中学科技》1983年第3期刊登的“七管超外差式收音机的装置与调试”一文，后前前置低放和功放部分参照《晶体管收音机》一书介绍的互补推挽功率放大电路。没有现成完整电路图，也不会使用其他画图软件，只好手工。
二、元件选择
没有特别的讲究，因地制宜，有什么用什么，元件比较杂。主要元件介绍一下：
1、晶体管：变频、第一、二中放依次为3AG22绿点、紫点、蓝点，放大倍数不是很精确，大致在色点所包涵的范围内；前置低放和OTL功放用3AX85C、3DG111C；稳压管1N4148，检波和AGC用2AP28。

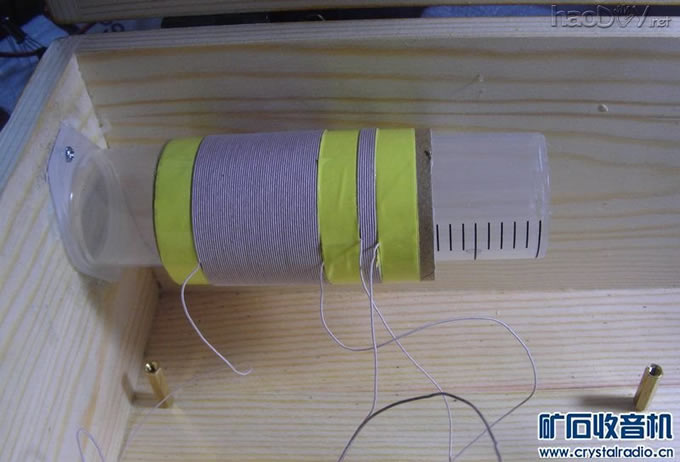

2、磁棒：15mm*200mm，磁棒线圈，用直径37mm保鲜膜纸芯绕制（采用矿石区版主的一个实验成果），线径0.04*60，初级55圈，次级同线径8圈。

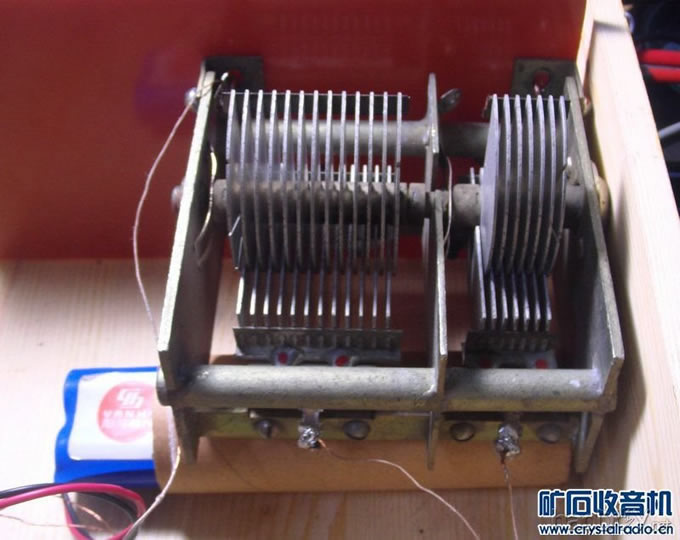

3、可变电容器：网购二手拆件，输入连290p，振荡连250p（不是很匹配，不及另一款365p*2效果好、收台多，但另一款中轴调谐臂很短，一时找不到解决的办法）。

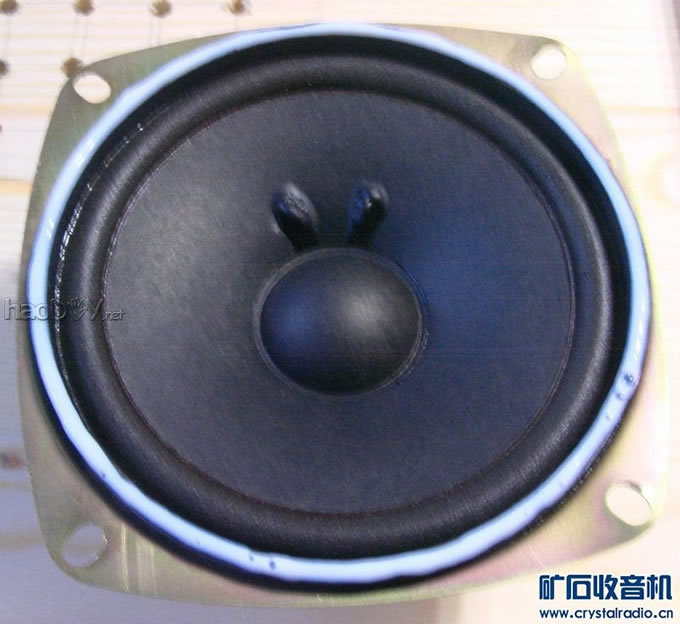

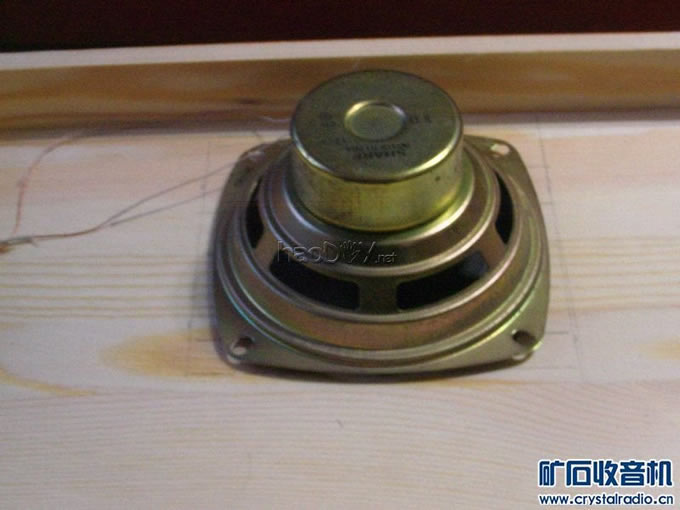

4、扬声器：夏普100mm口径，6瓦8欧。
5、中频变压器用TTF-2系列中1、2、9；振荡线圈LTF-2-3。

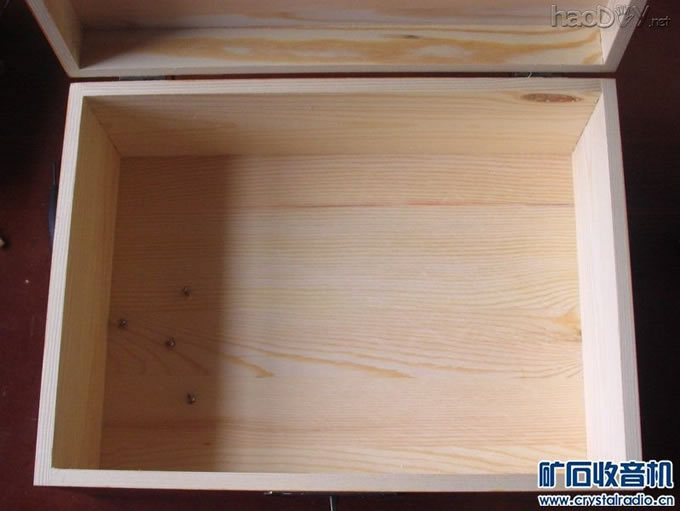

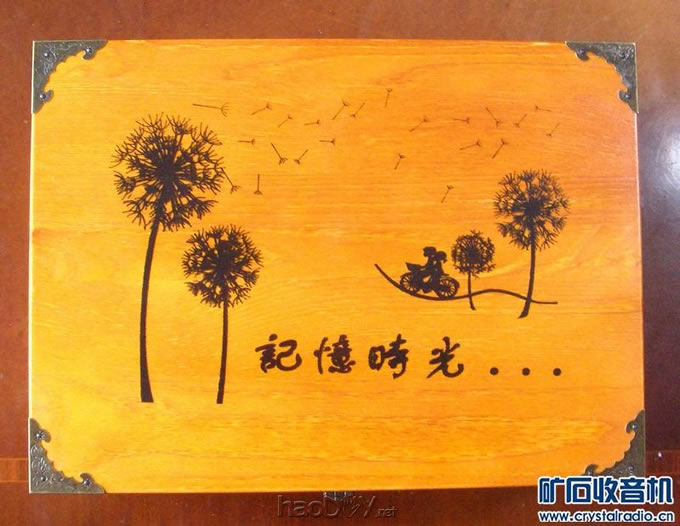

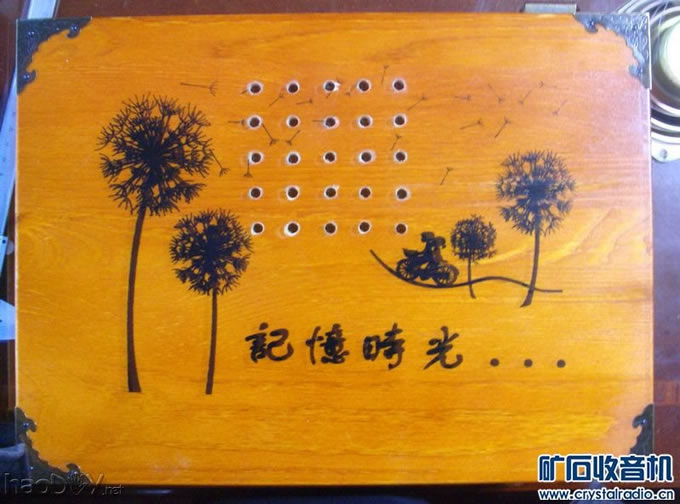

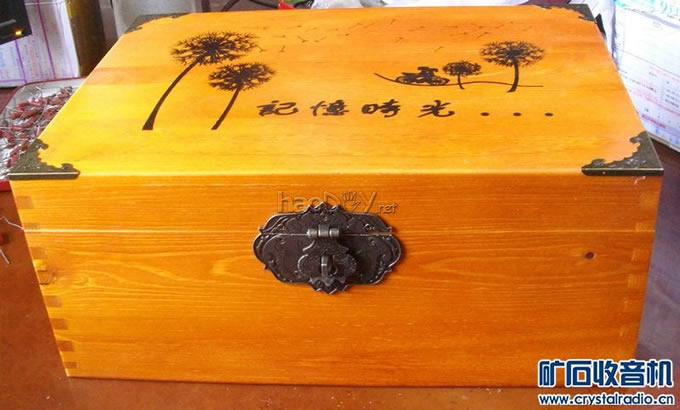

6、机壳，网购大号收纳盒，借用机壳“记忆时光”封面，作为作品标题，并诠释怀旧主题。
三、安装与调试

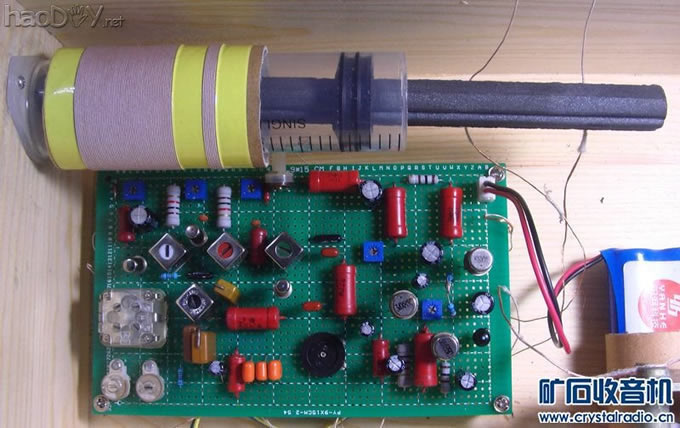

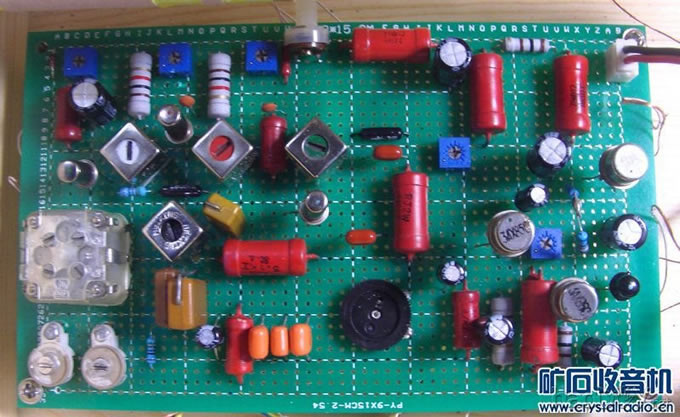

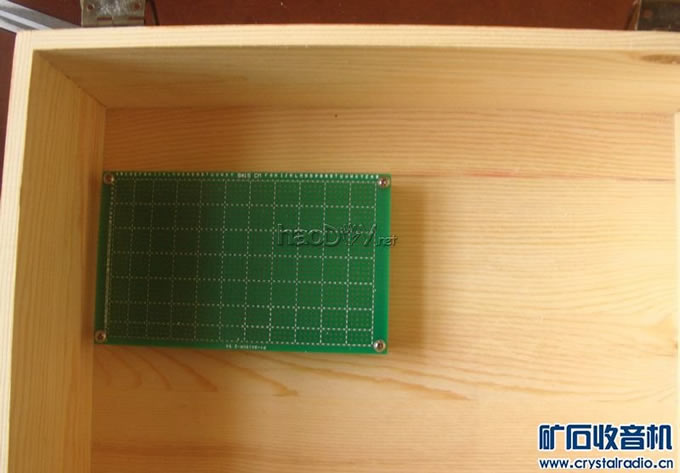

机芯安装在一个9mm*15mm洞洞板上，元件布局和接线方式以电原理图为大致框架（优点：便于校对检查；缺点：布线不优化）。电路板中270p*2可变电容器和10k音量控制电位器为调试时使用，装入机箱时被外接电位器和可变电容器取代。因为是“嫁接式”，安装完成后分为两部分(虽然看起来是一体的）调试。调试先调整R9阻值，使D1两端压降为0.7v，然后调整各级工作点——变频、一、二中放的工作点分别为：0.5毫安、0.6毫安、1毫安；后面前置低放问1.8毫安，功放总电流7毫安。两只推挽管的中点电压均为3.95v（7.4v锂电池供电）。工作点调整完毕后，用高频信号发生器从后往前调整三个中周（成品中周，调整幅度不大），然后在频率低端主要调整振荡线圈，高端主要调整振荡连微调电容，中端没调，两端反复两三次，频率基本覆盖，在山东淄博，低端可以收到信号相对弱一点的中国之声和宏亮的天津相声广播中波567，高端可以收到本地1476经典怀旧广播和山东省新闻台。
四、接收效果
录了一段视频，视频效果与现场感受差距较大，但亦能洞观一二。
http://v.youku.com/v_show/id_XMTg0MDc4ODYwOA==.html
五、部分图片

【参赛】“记忆时光”七管超外差收音机

补充内容 (2016-11-30 21:48):
补充：电路图中，末级两只推挽管的基极之间，有一个168欧的电路，漏画了。

补充内容 (2016-11-30 21:49):
改错：168欧电阻。

补充内容 (2016-12-1 05:26):
感谢超版和yuanzen朋友的加分鼓励！

补充内容 (2016-12-1 21:06):
感谢q5911、lzm3399老师的鼓励！

补充内容 (2016-12-4 05:38):
感谢Booooby的鼓励。

补充内容 (2017-1-18 12:46):
换了减速齿轮可变电容器之后有用手机录了一段视频，调谐比先前“宽松细腻”了许多，相当于拓宽了频带——
http://v.youku.com/v_show/id_XMjQ3NTI1NDEwOA==.html

补充内容 (2017-1-21 15:14):
感谢超版、秋石榴、007老师的鼓励。

补充内容 (2017-3-12 06:17):
感谢北极兵老师的鼓励。
