自制6管超外差收音机

时间:2013-01-01 16:31来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

这是杭州西乐电器的一款收机套件,电路简朴,结果却不错。假如要廉价,有一些难度,首要是三个虚线框内的中周较量难调(没有仪器的话)。但道理却较量明白。

因为放大电路对各个频率的信号放大特征差异,这就造成了电路对差异频率的无线电波解调出来的信号幅度也差异,也就是这个解调信号受到的频率的影响,在换电台时,声音巨细就有明明的变革。为了办理这个题目,于是就呈此刻超外差收音机。

所谓超外差,就收音机自己发生个一振荡,与外部信号殽杂,这个殽杂信号首要是,两个信号的“和频”和“差频”,取其“差频”,改变电路的参数,使其“差频”为465KHZ,这个差频信号含有电台发射的信号。因为本振电容与调谐电容是相干联的,以是当参数一按时,对付每个电台,电台的频率和本振频率都相差为465KHZ,这个差频称为中频信号。对付每个电台,都对这此中频信号解调。

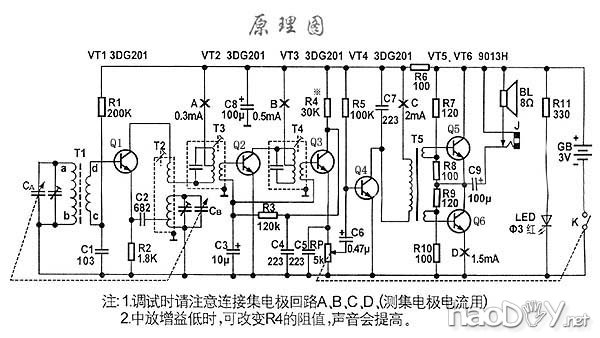

电路其道理如下:

当CA调谐于某个电台时,其信号能过磁芯和线圈耦合到Q1的基极,本振则由Q1与中周T2构成的电感耦合式LC振荡电路。这个信号由发射极注入,与基极信号混频。因此Q1在这里的浸染是放大,本振与混频。T3调谐于465KHZ,混频信号经T3选频后,送往Q2。

Q2为选频放大电路,其输入耦合到Q3,因为三极管基极的单领导电性,以是输出波形只有输入信号的上半部门的反向。经C4和C5滤除高频因素,剩下音频信号。经C6耦合得低频功放部门。



自制6管超外差收音机
