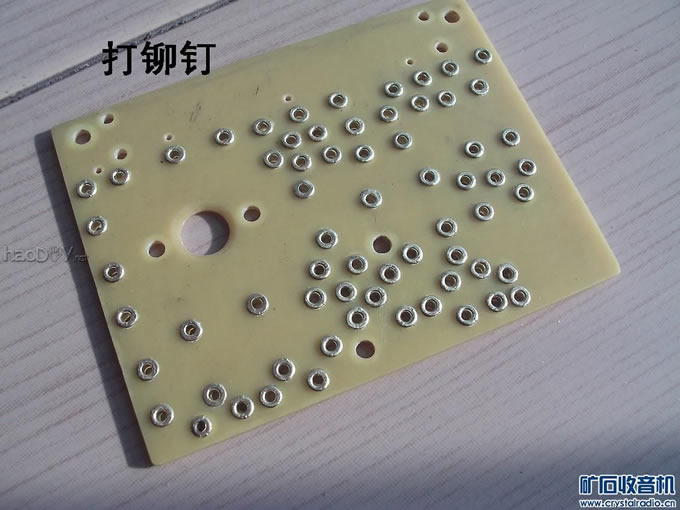

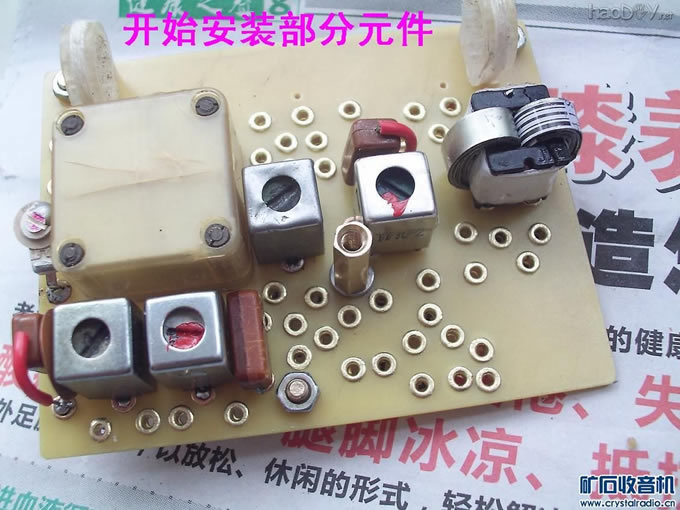

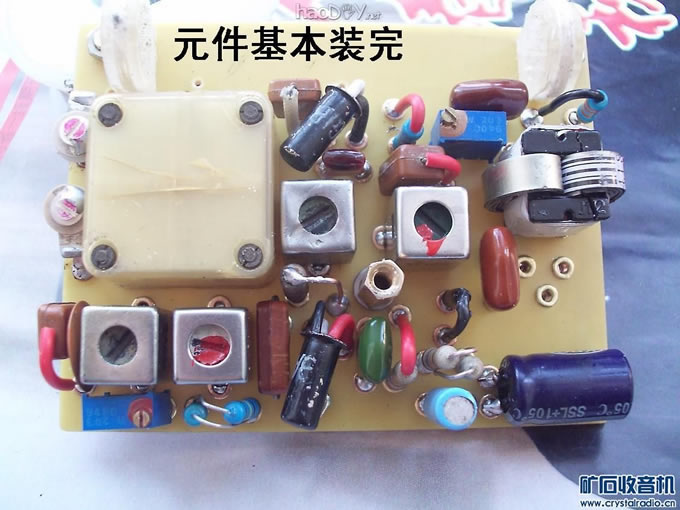

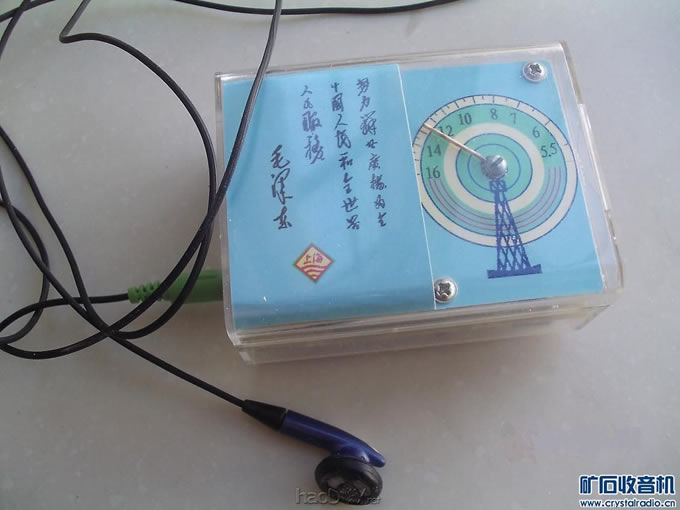

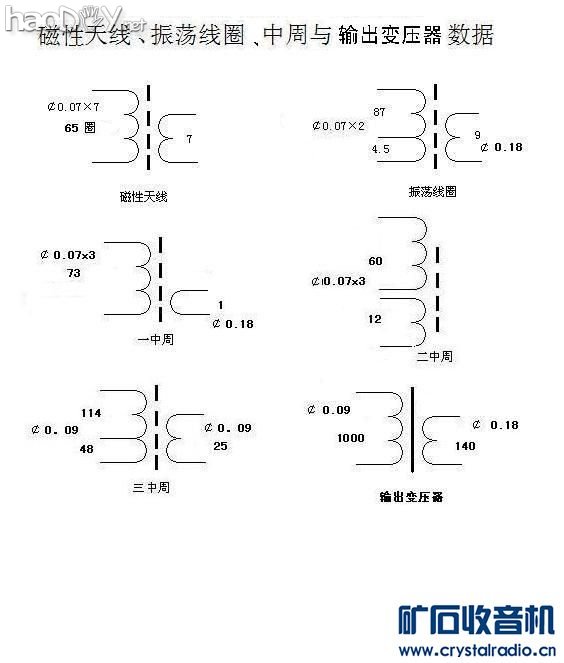

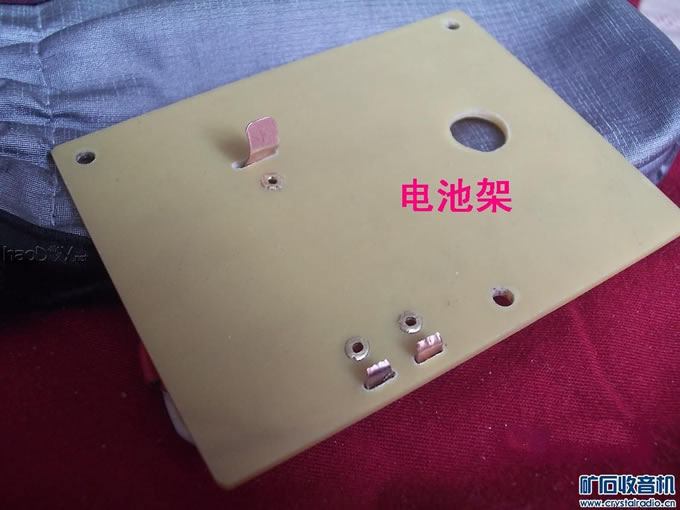

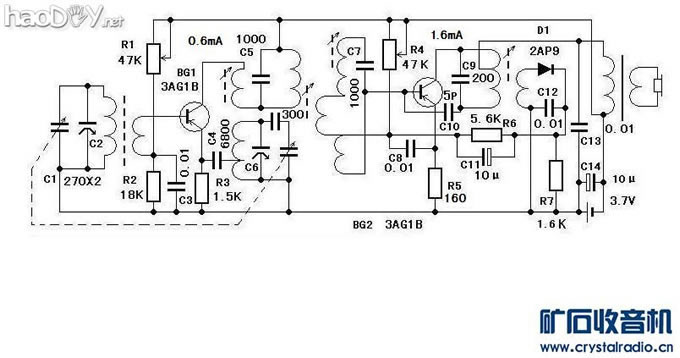

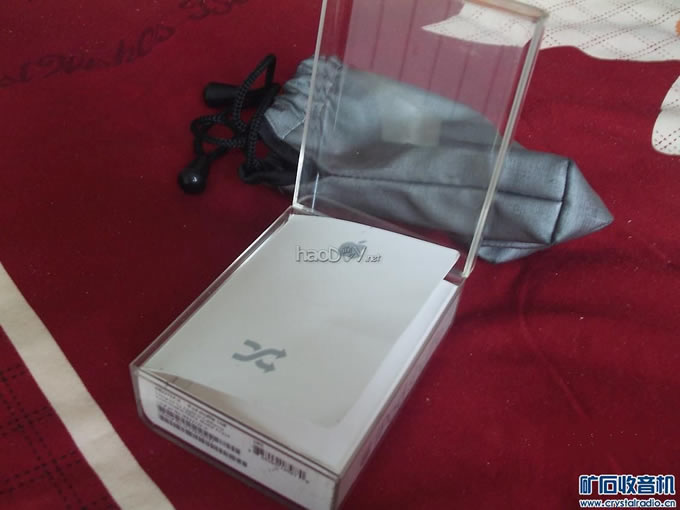

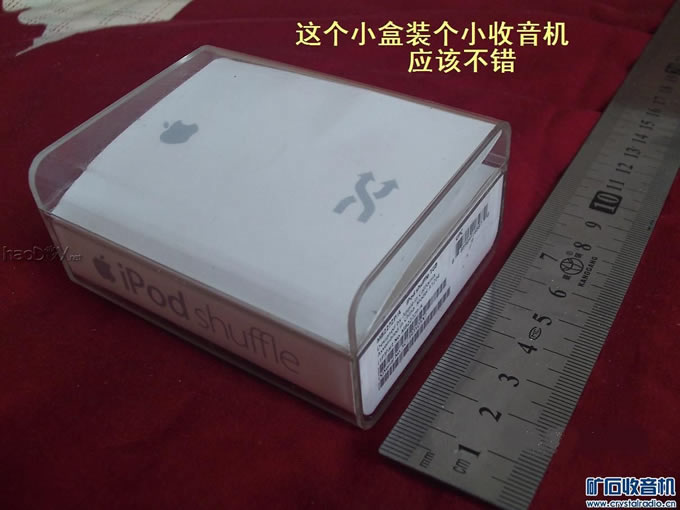

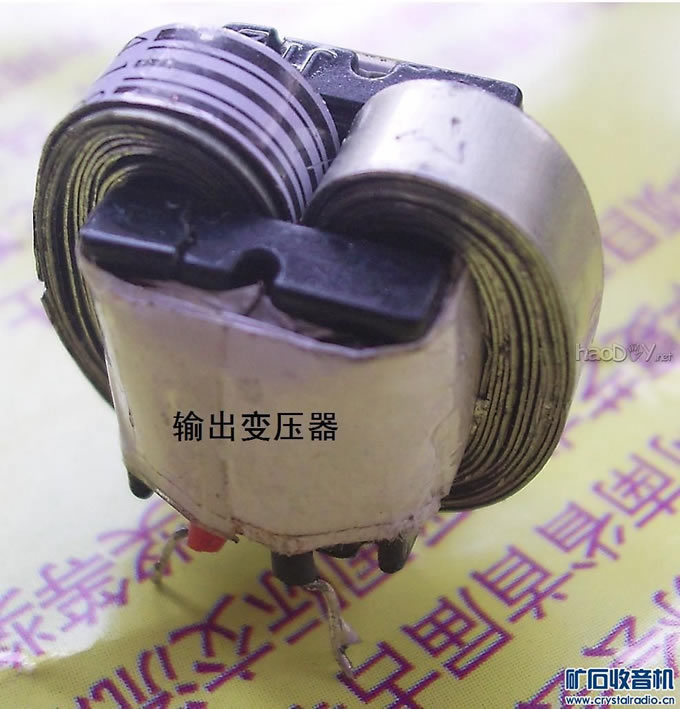

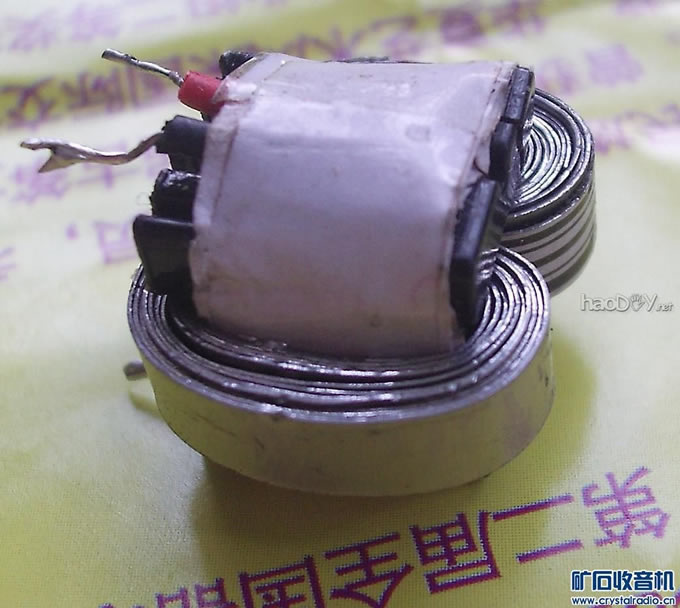

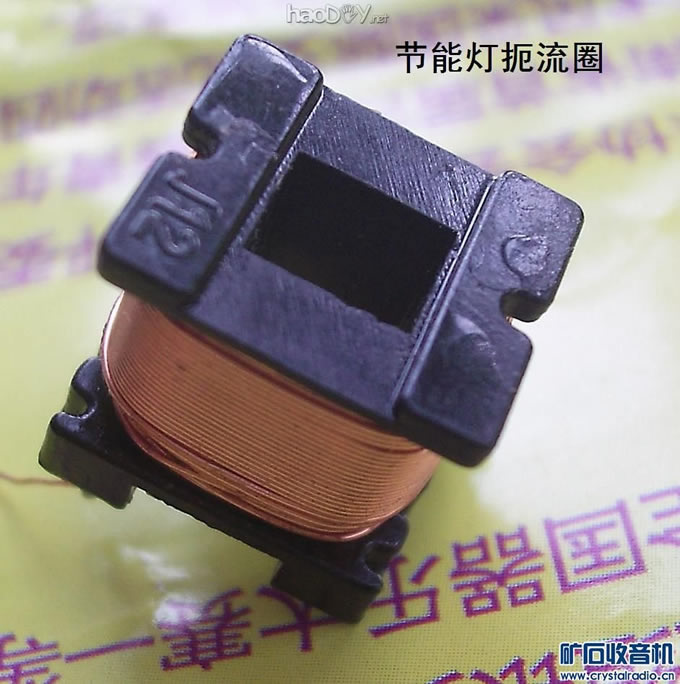

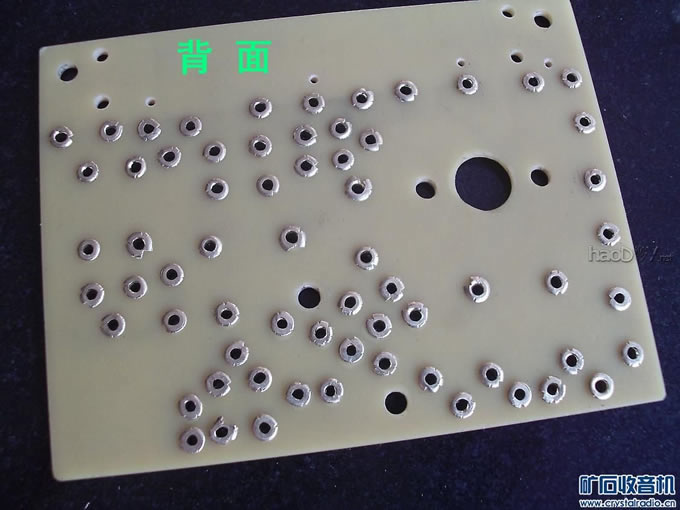

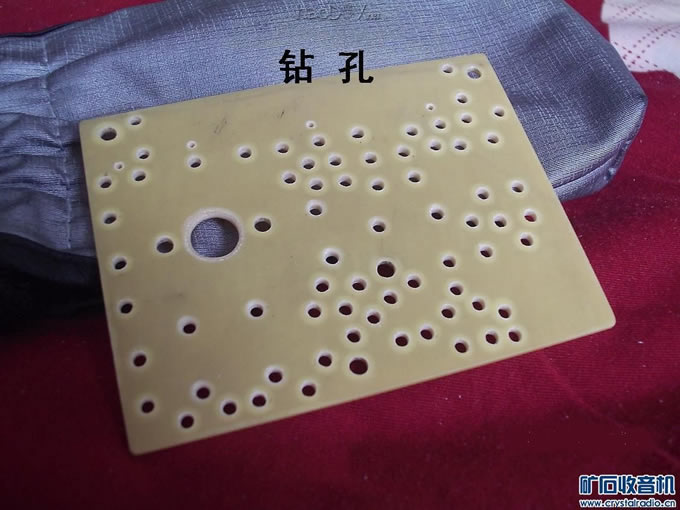

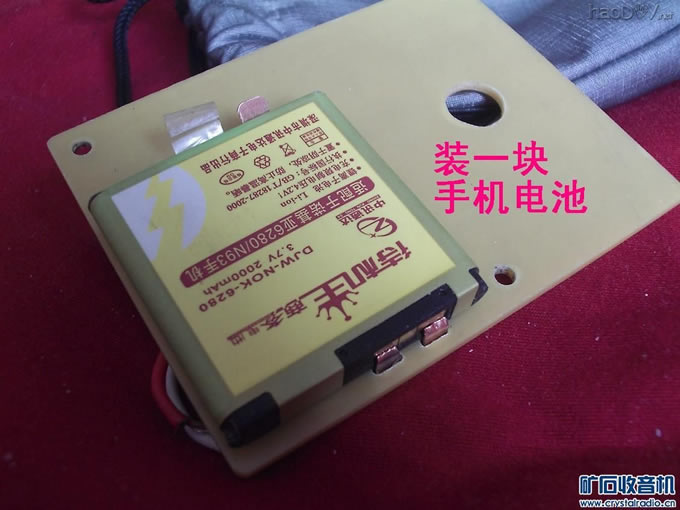

近日做了个小机，拿来凑个热闹，以博各位老师、各位同学一笑。 一个废弃的有机玻璃包装小盒，看着较精致，用它装个用耳机收听的小收音机应该不错。   起初，想装个单管或两管来复再生机，但考虑到在市区使用，能收到的电台较多，直放机的选择性不太理想。再者，要把频率高、低端的再生同时调好，使灵敏度比较均衡，也决非易事。还不如做个两管超外差机，音量可能会比两管来复再生机小些，但用耳机收听也足够了。见图：  本机一级变频，一级中放兼来复低放，均用3AG1B锗管，β值为50。使用当前常见的32Ω小耳机放音。 变频级和一般的机子没什么不同，只是振荡线圈用φ0.07×2的线绕制。 中放兼来复低放级在正常工作情况下，BG2同时存在中频信号和音频信号，中频信号的工作点是随音频信号而波动的。当强信号输入时，很容易出现失真、阻塞、自激现象。再者，机壳小，没有装音量电位器来控制输入信号。因此，在BG2的发射极接入了R5（20Ω—200Ω），使其具有较深的音频负反馈作用，压缩音频的放大量，防止因强信号输入时，该级出现失真、自激。接入R5还能改善该级的温度稳定性和降压特性。由于中频旁路电容C8右端不是接地而是直接接在BG2的发射极，R5没有中频负反馈作用，因此对中频信号几乎没有影响。 中放输入级采用了电感耦合双调谐中周，是仿MTF-2-1、MTF-2-2型中周的数据，用φ0.07×3的多股线绕制，以提高其Q值，目的是提高选择性并兼顾中频带宽。输出中周是用TTF-2-9型。中周骨架作了些许加工。见此处： http://www.crystalradio.cn/forum ... read&tid=380065  由于高阻耳机难找且价高，本机用当前常见的32Ω小耳机放音，配一小输出变压器。变压器是仿本坛“有胆有识”老师的方法： http://www.crystalradio.cn/forum.php?mod=viewthread&tid=49977 用节能灯的扼流圈骨架绕制。  铁芯则用铁质易拉罐剪成5mm宽的长条若干条，穿绕在绕好线圈的骨架中，成双C状。虽然这种变压器质量并不算好，效率也低，但是，配用耳机放音亦是可行，其材料好找，制作容易，是它的亮点。   装配：首先截取两块大小相同的绝缘板，一块铆上空芯铆钉做安装板，另一块做电池架同时也是面板。
