参赛  想起当年实验板和唱响机，
   从66年起。俺村兴起装制再生式四管机之风，星期天无线电商店门口是大街上最热闹的地方，人们交流装机经验。交换小元件，因为玩的人太多，水平一般的多，人们大多是买管子先试响后再移到买来或自制的小壳壳里，无线电商店里的唱响机大有用武之地，那时万用表是高不可及的东西，测管子就靠那个唱响机，不过人家营业员给不给你侧，要看那天他（她）高不高兴，所以那确实是个很令人羡慕的东西，没事时经常也在柜台边看上一阵子，
   那时街上一起玩的也有工人干部，总之人很多，俺们学生没钱，只能买一些很有限的零件，装机前也想实验一番，因为这块板较大，买基板划不来也没多的钱，就用人家用过一次的，但这种板用过几次后很脏就不好用了，后来就用三合板也做过实验板，条件是相当的差，时至今日。唱响机和实验板就成了一个美好的回忆，

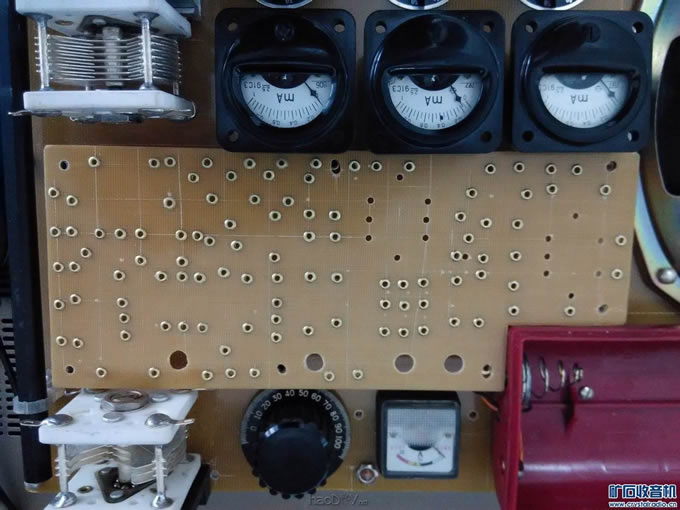

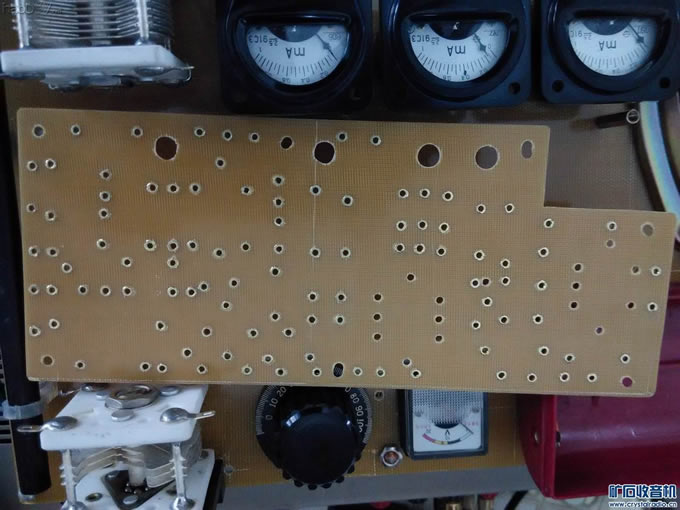

如今条件是多麽的好，想玩啥有啥，零件是如此之多。因而做个实验板唱响机就经常的想一想，最近做了几个再生机。终于动手开始再做实验板，兼作为唱响机玩玩。
做这个板子，除了当年的念想之外。还有一些想法，因为当年都是用的处理品多。尤其是管子参数差，机子大多声小灵敏度差，如今想用手里最好的元件。也想看看四管再生机能达到的最高指标。再就是试试手里大量的晶体管。
元件选用：

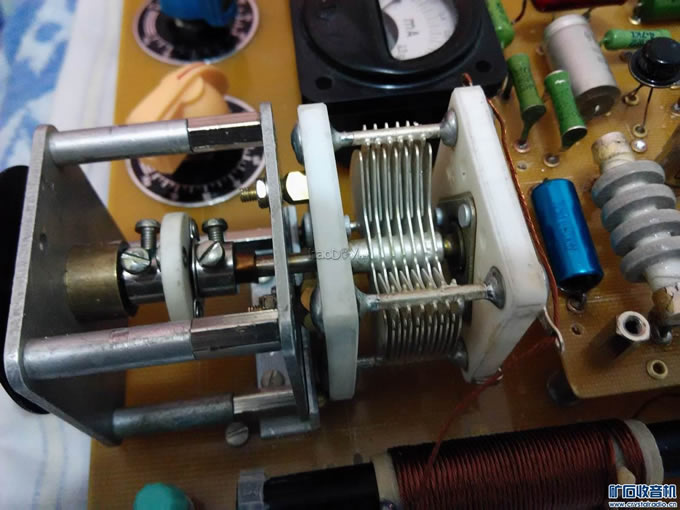

   可变选用Q值手里最高的，并配有六倍减速机构，调整时手感好，比这个再好可能性几乎没有，再生可变用双联串联的方式。使容量符合要求。

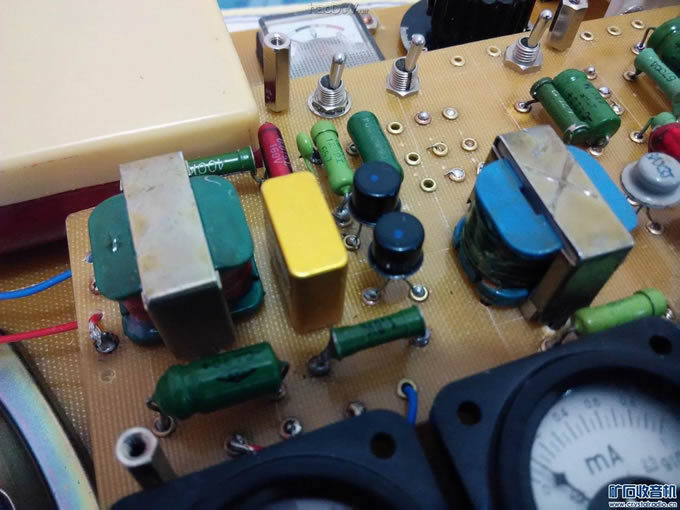

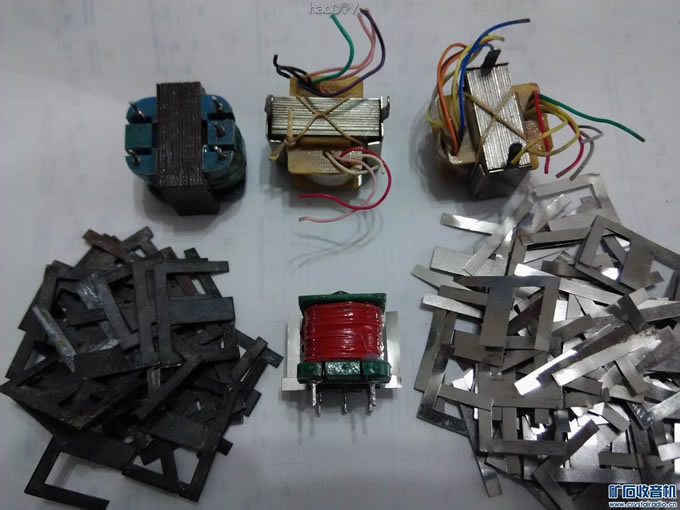

   两个变压器换掉原来的铁芯。改用莫合金片，原变压器来是从海燕B331上拆的。

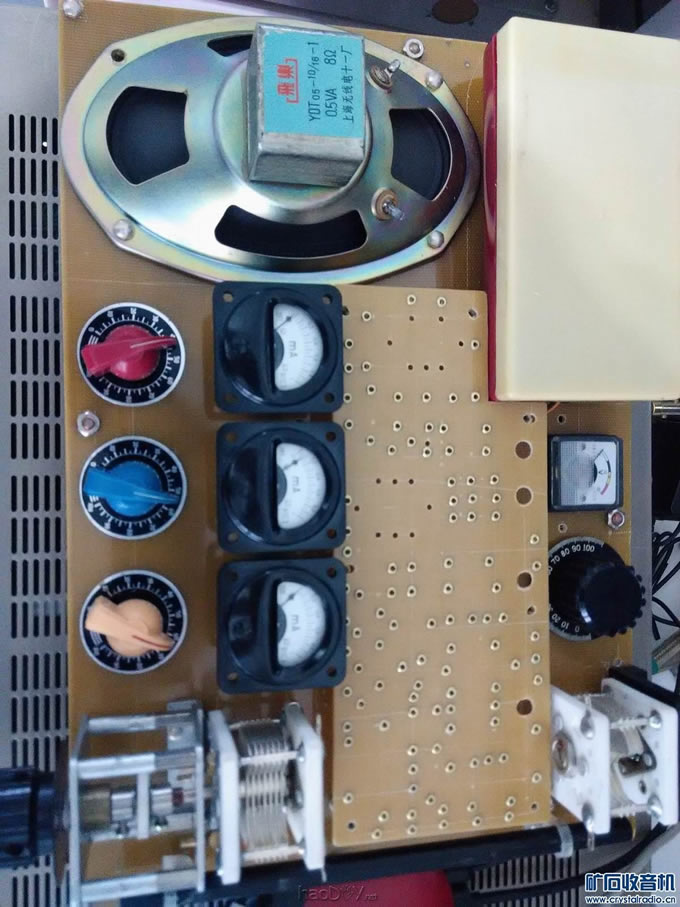

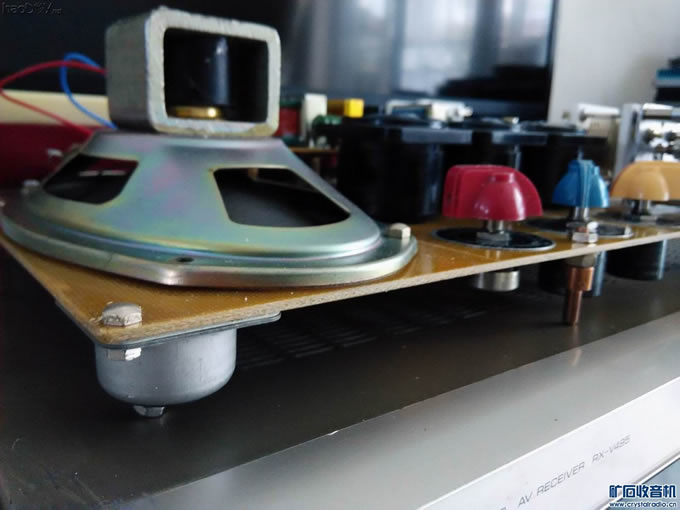

   喇叭选用古磁椭圆4*6的。声音应比一般的喇叭好一些。电解用钽电容，耦合以发烧有的方法，用了两个仪器拆机薄膜电容保证质量，电阻也用了几个高精度的，本想全用戴尔一类，后考虑不够怀旧而作罢。

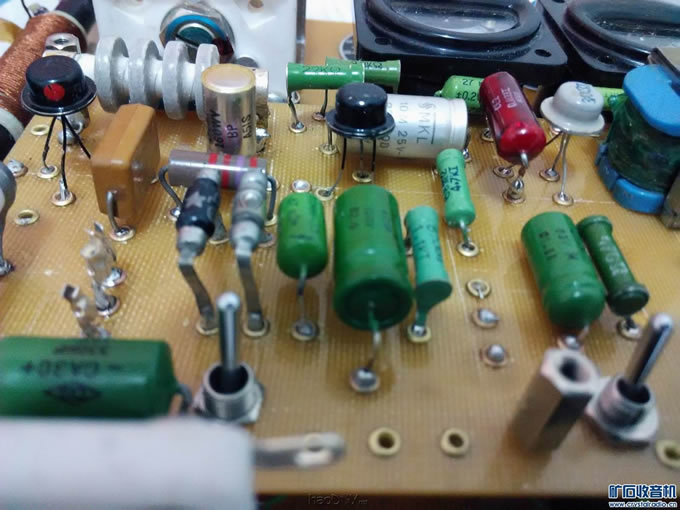

   音体管都是百里挑一的，漏电流小。放大系数适中是，保证整机指标的关键。

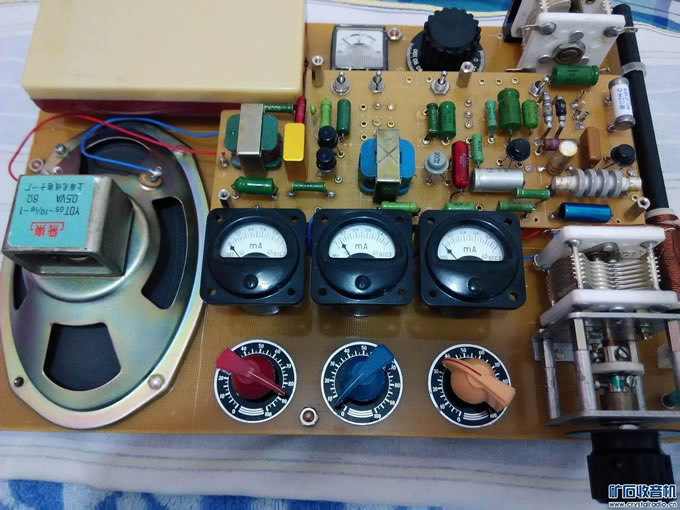

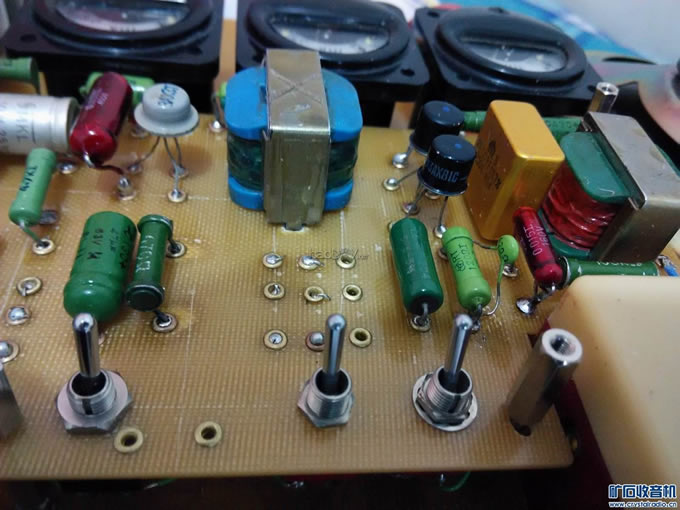

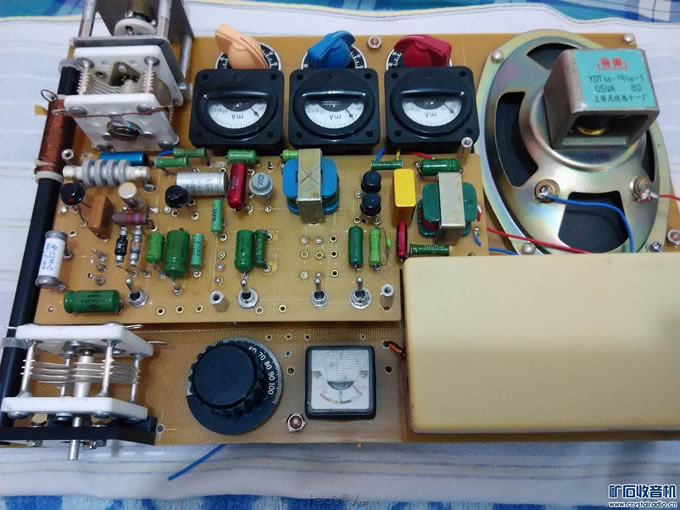

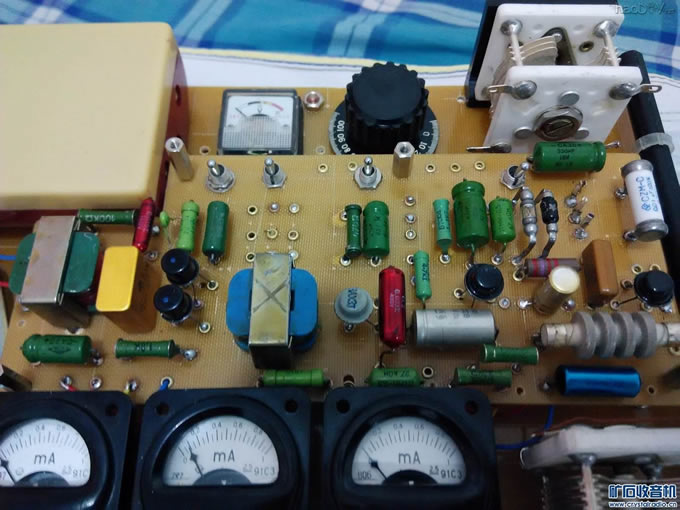

   各级偏流调整装了电位器。并有多圈精密电位器，各级电流并分别用表头显示，底板上接线也学发烧做法用纯银线。软线用特氟龙镀银线，当唱响机用时，配有晶体管转换开关。

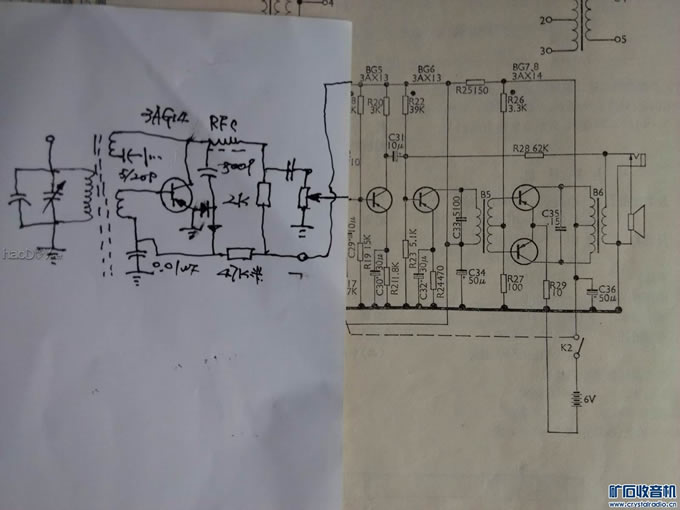

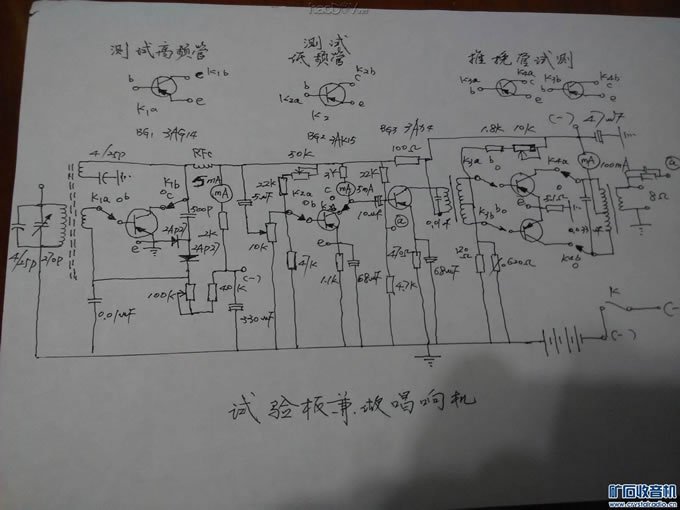

   关于电路，抵放比四管再生机多用了一级放大，这也是为玩外差机准备的，参照8402的抵放部分。实验时也可短掉一级。
板子上面还可再加一层，原版不动，也可用于外差机的实验，
   那个时候总是怀疑唱响机多加了一级放大或是超外差电路，为何啥管子只要不短路断路插上都响，拿回来性能却极差。
这次也可以解惑了。
   关于工具等，因为刚刚一气子做了四个再生四管机，所以都很顺手，现以偶基本完工只待调试，下面还会报告试机结果，，




，
