【参赛】给带天调的矿石收音机加上音频放大器

时间:2017-05-28 22:13来源:www.crystalradio.cn 作者:yinekp 点击:
带天调加音放的矿石收音机 矿石收音机的魅力在于,一是它的简单易制,且不用电源,仅利用了天线接收到的 微弱电磁波能量,暗合了当代的绿色观念;一是为了得到尽可能好的收听效果,解决选 择性与灵敏度的矛盾,在电路设计,元件与材料的选用,制作的工艺与技

【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器【参赛】给带天调的矿石收音机加上音频放大器                             带天调加音放的矿石收音机

    矿石收音机的魅力在于,一是它的简单易制,且不用电源,仅利用了天线接收到的

微弱电磁波能量,暗合了当代的绿色观念;一是为了得到尽可能好的收听效果,解决选

择性与灵敏度的矛盾,在电路设计,元件与材料的选用,制作的工艺与技巧上又有着近

乎无限的可能性;还在于它是那个匮乏年代的许多经济拮据的人们的无奈首选,是他们

劳神费力,甚至是节衣缩食才得以拥有的第一台收音机,如同追求多年的情人和自力更

生弄出来的头胎婴儿一般。即便情人已与他人儿孙满堂,婴儿也已长大成人,远走高

飞,那情感却依然刻骨铭心,挥之不去。

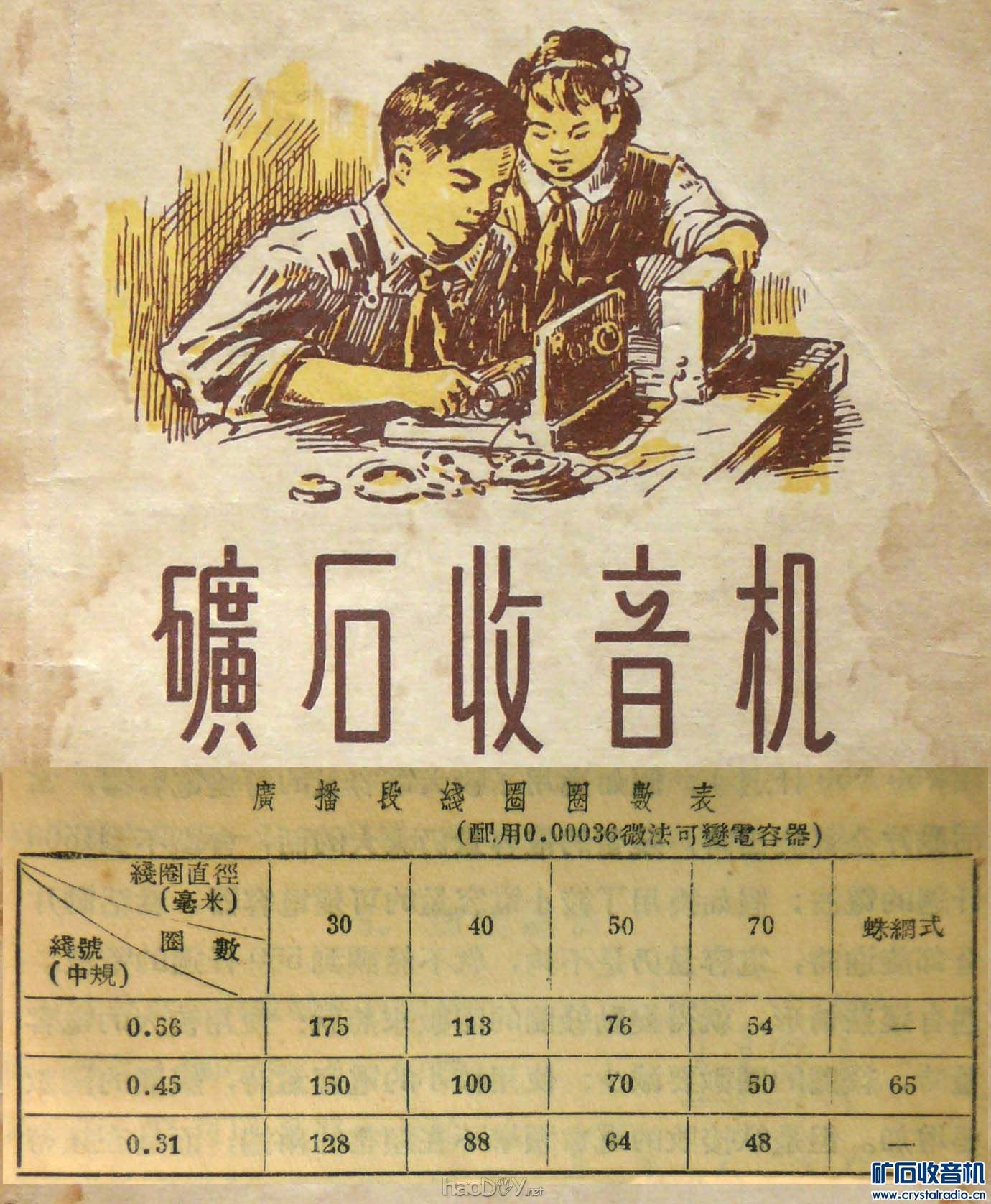

    本人就是在那样的年代,十来岁的年纪,从攒矿石机开始成为“业余无线电爱好

者”的。

    那时的物质虽然匮乏,思维却还活跃。凭着也是业余无线电爱好者的父亲给装的一

台矿石机的零件,父亲同事送的一个日光灯镇流器(拆漆包线),父亲单位实验厂的垃

圾堆等,各种构思、设想、计划等层出不穷。

    由于主要零件只有一套,攒新就得拆旧,忙活一溜够,基本上手中还是只有一台矿

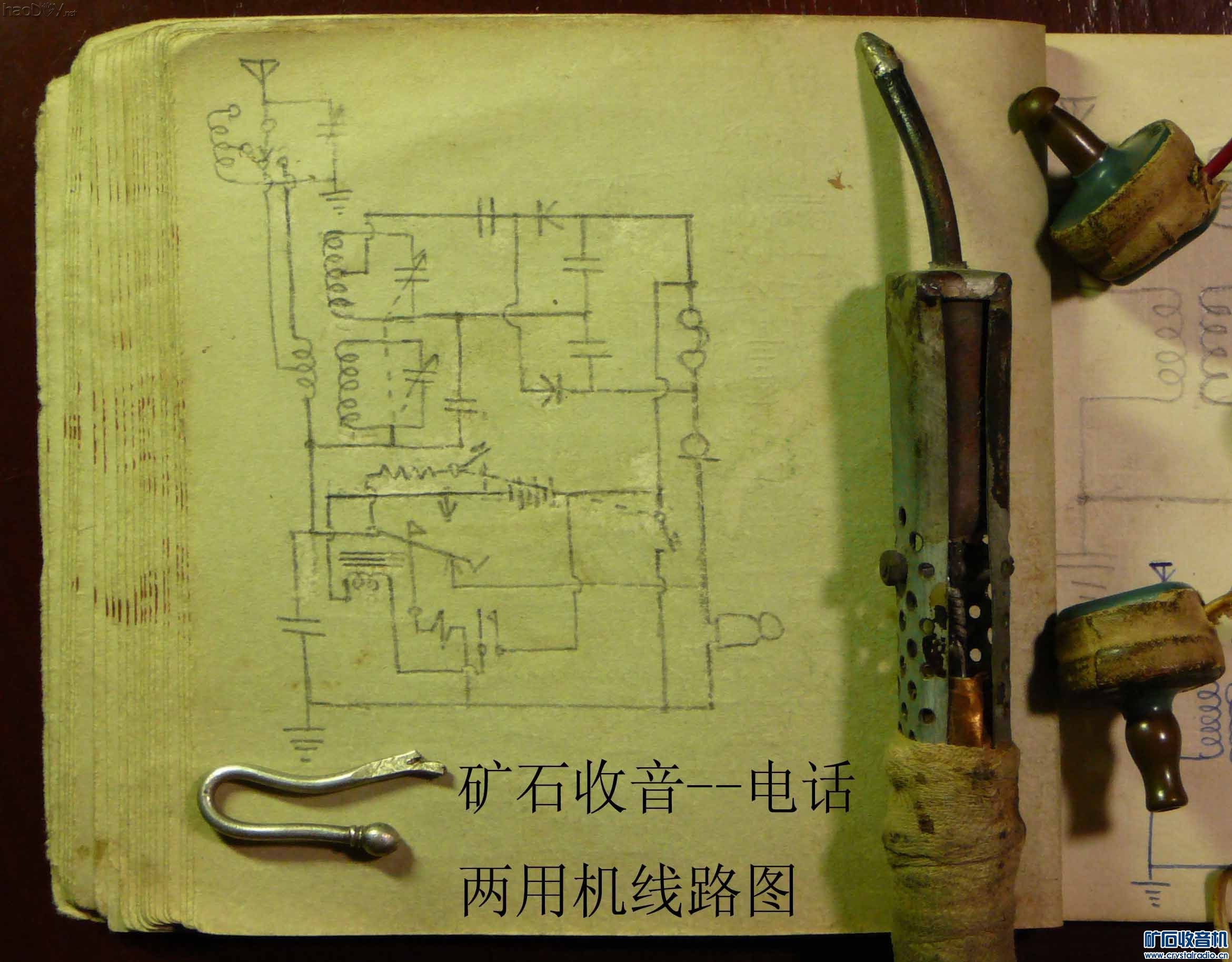

机。许多设想、构思未及实践就进入了电子管时代,当年最为得意的“矿石电话两用

机”后来也不知所终了。

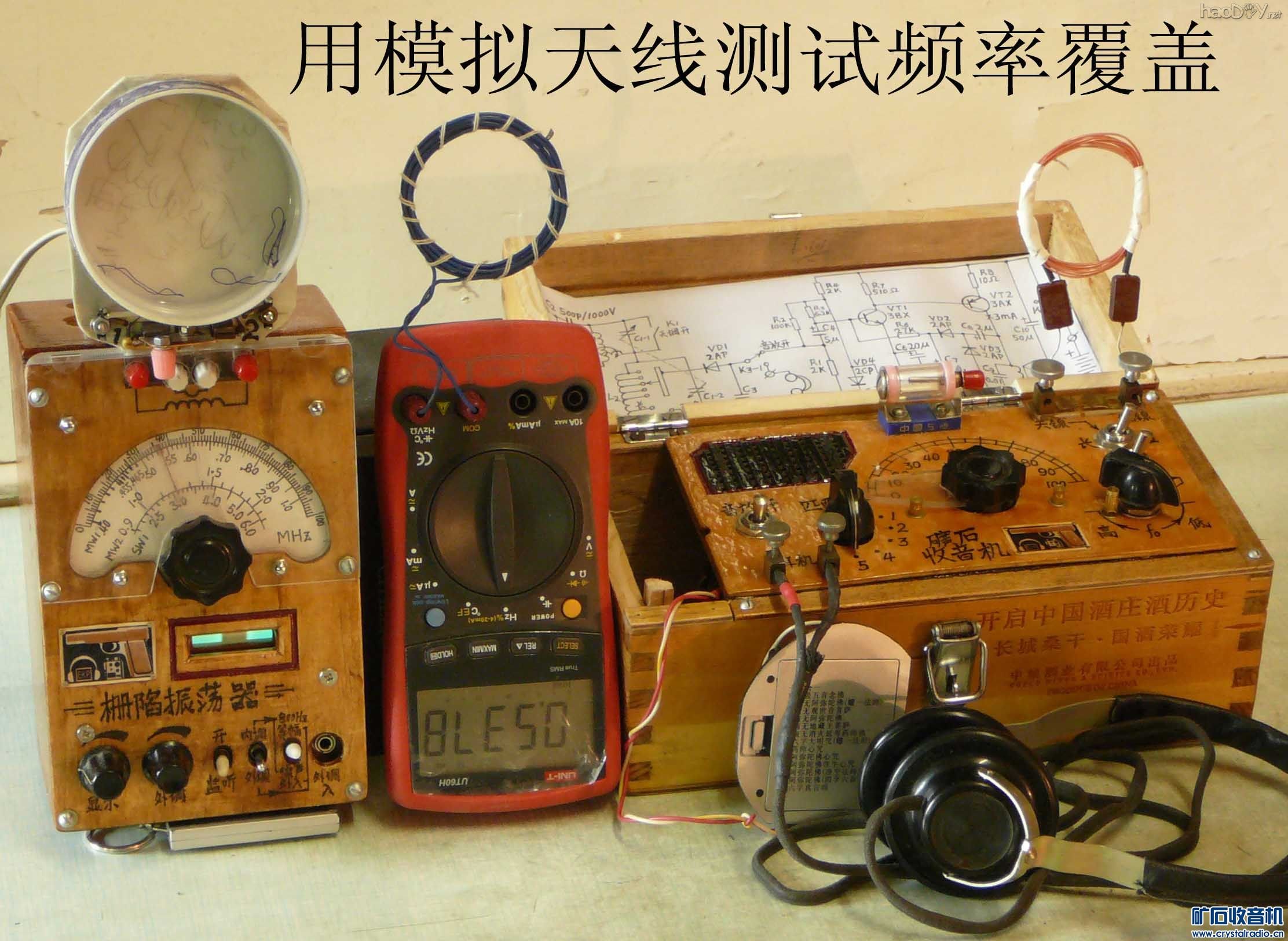

    是“矿坛DIY大赛”的号角,唤醒了老夫这段深埋了几十年的记忆,乘大赛之东

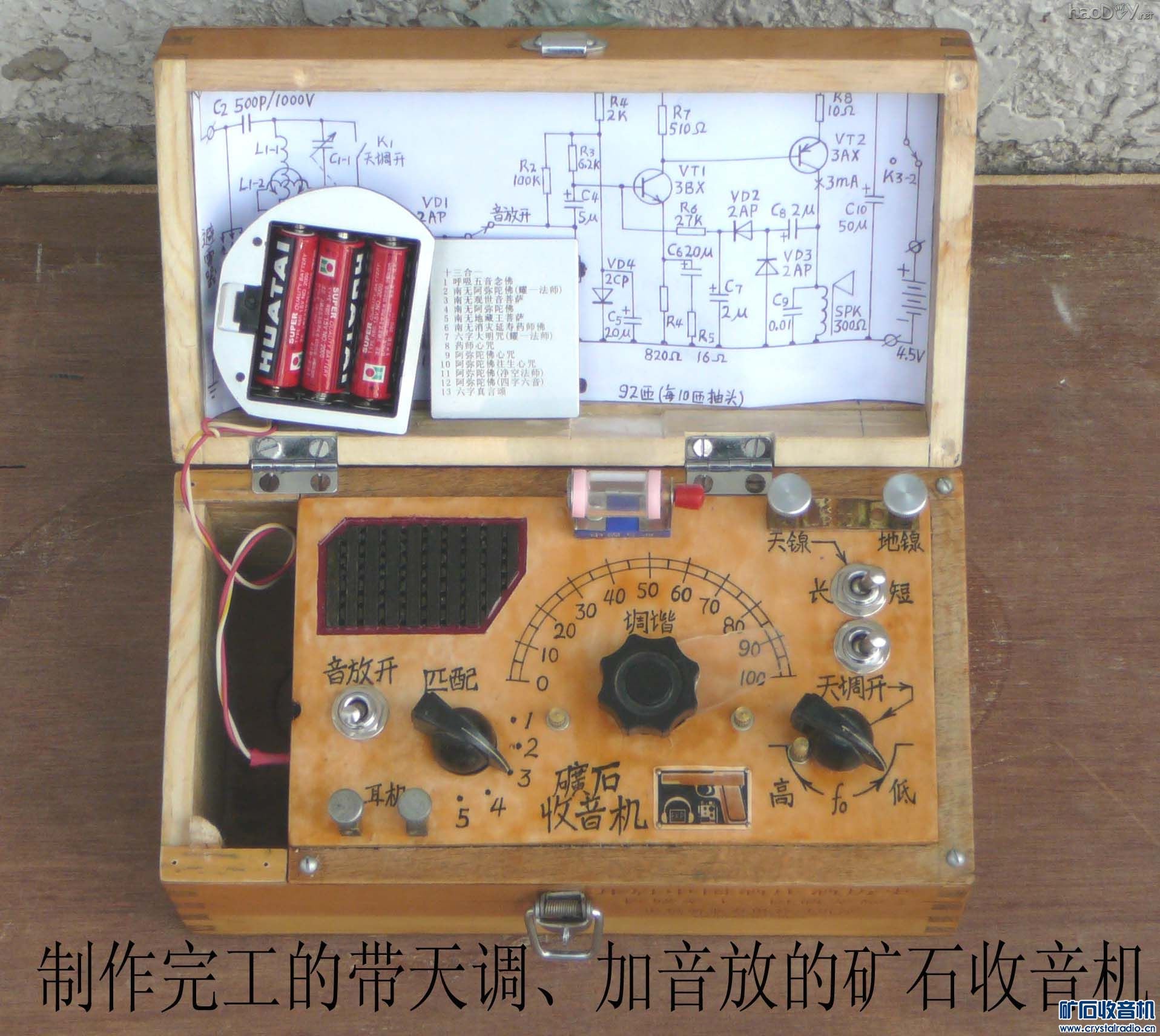

风,“老夫再发少年狂”赶制了这台“带天调加音放的矿石收音机”第三次参赛,凑个

热闹,也为大赛捧捧场。

    1.基本构思

    由于矿石收音机寄托了许多人的怀旧情结,现今虽无实用价值,仅是一种追忆过去的

怀旧品和展示手艺的工艺品,有一个漂亮的外观就非常重要了。虽然是新造的,选材和工

艺也应尽量符合那个年代的特征。还应当尽可能有着巧妙的设计,精湛的工艺和漂亮的外

观,到了儿孙后人手中才能“虽留之无用,却弃之可惜”。还应当有个结实点的外壳,才

可能传承得更为久远。当然,仅为实验和尝试的不在此列。

    当年,矿石机玩的差不多了的无线电爱好者的下一步,一是直接进入电子管或晶体管

阶段;一是升级矿石机,通常是加电子管或晶体管放大级。

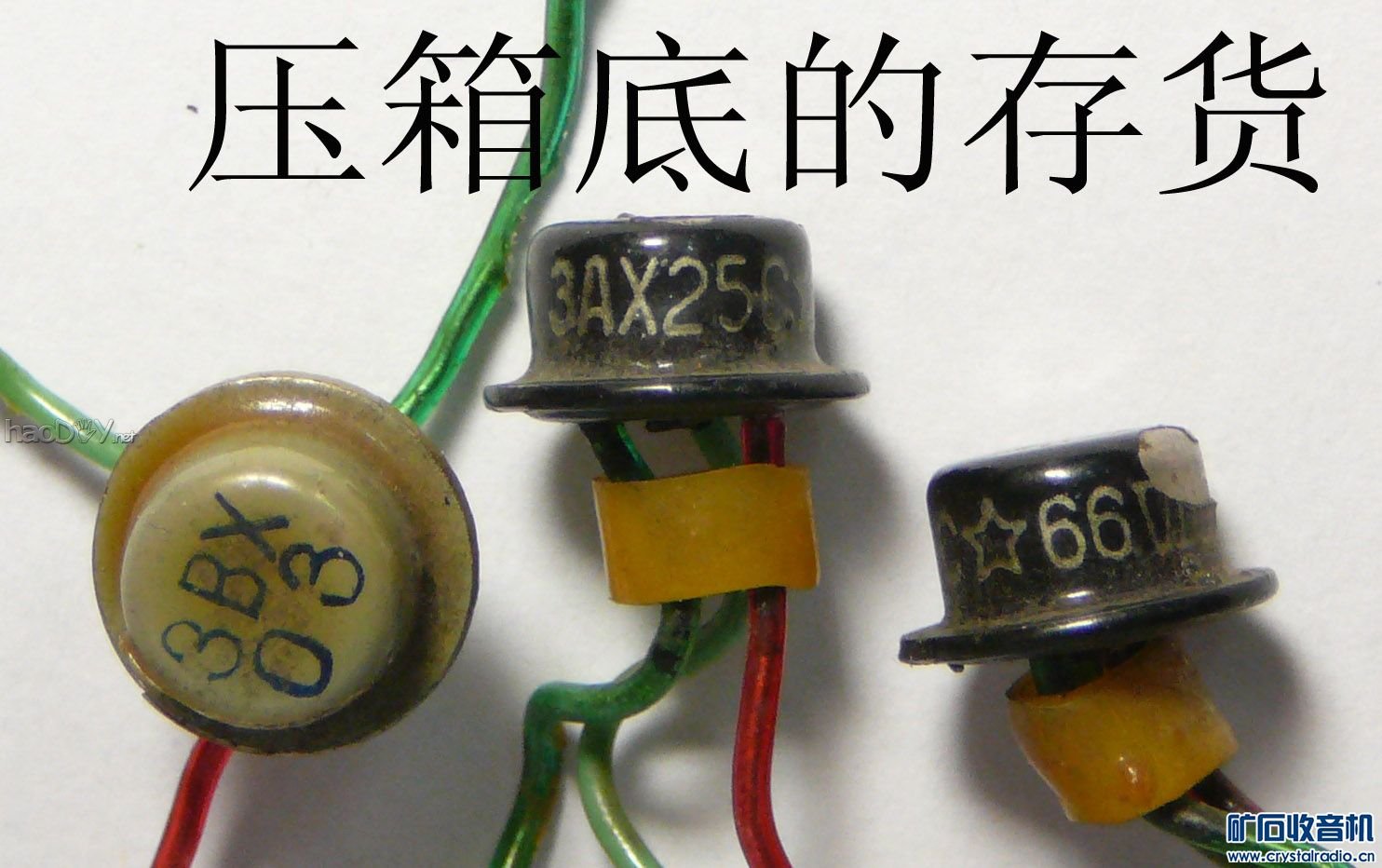

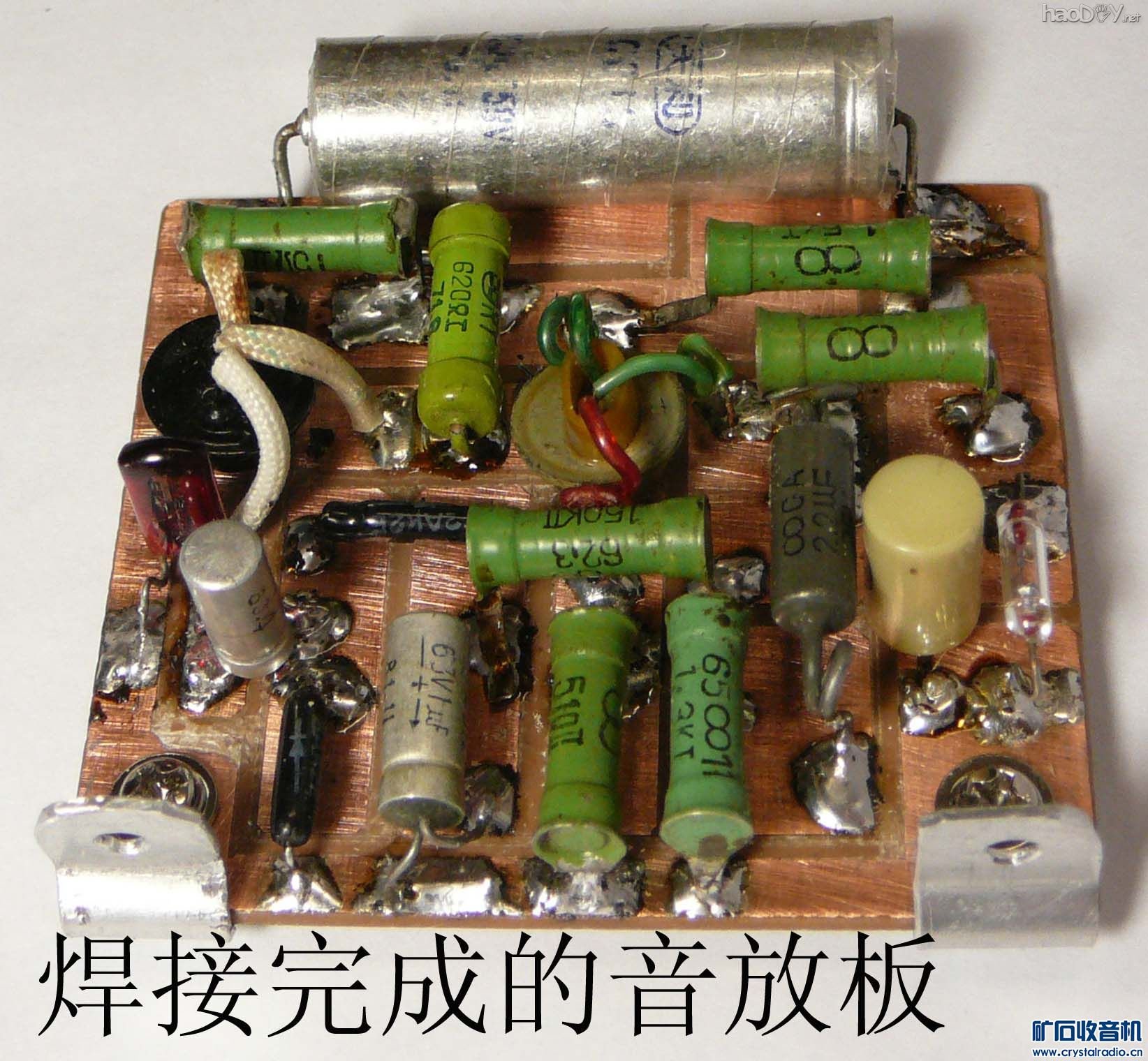

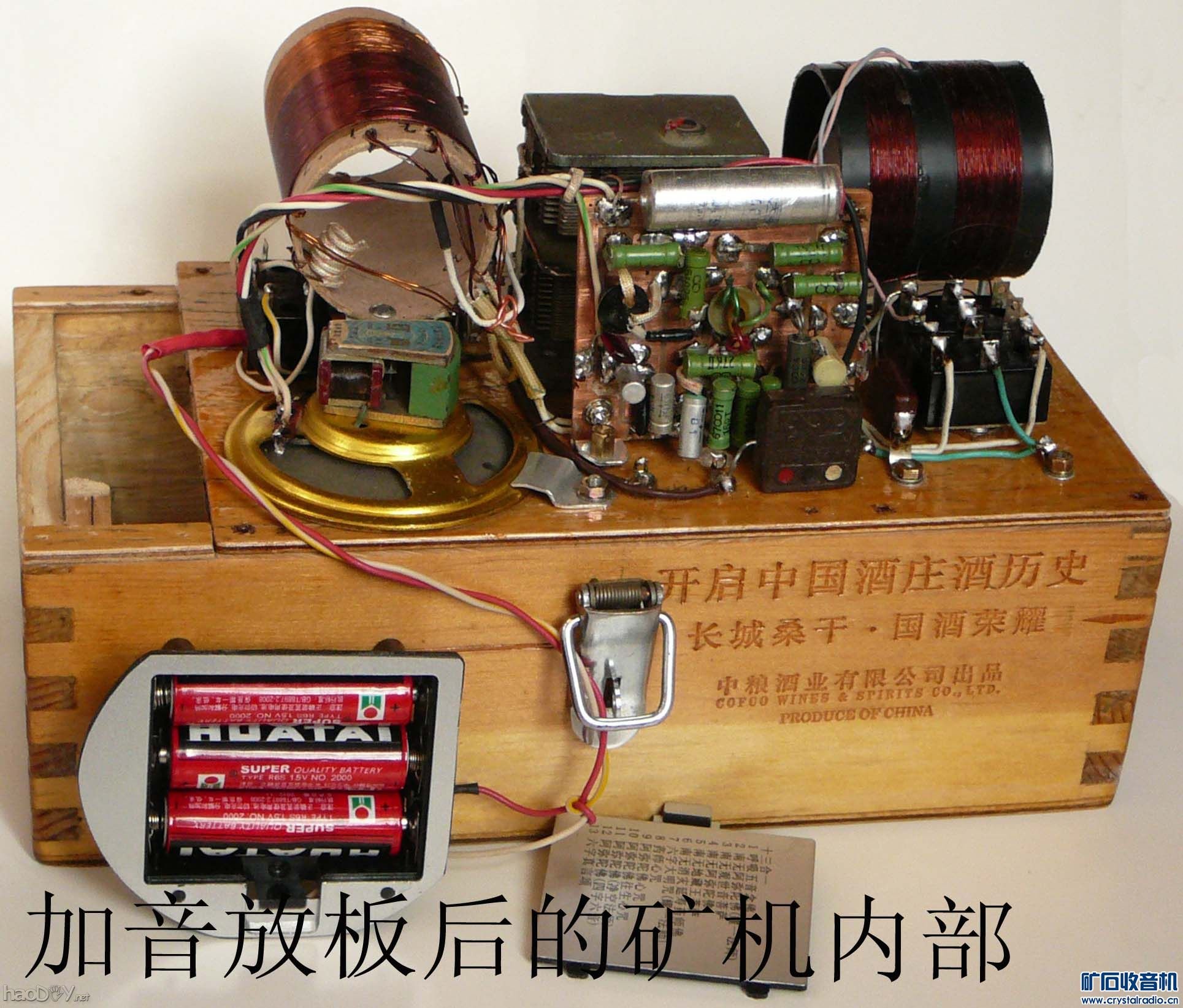

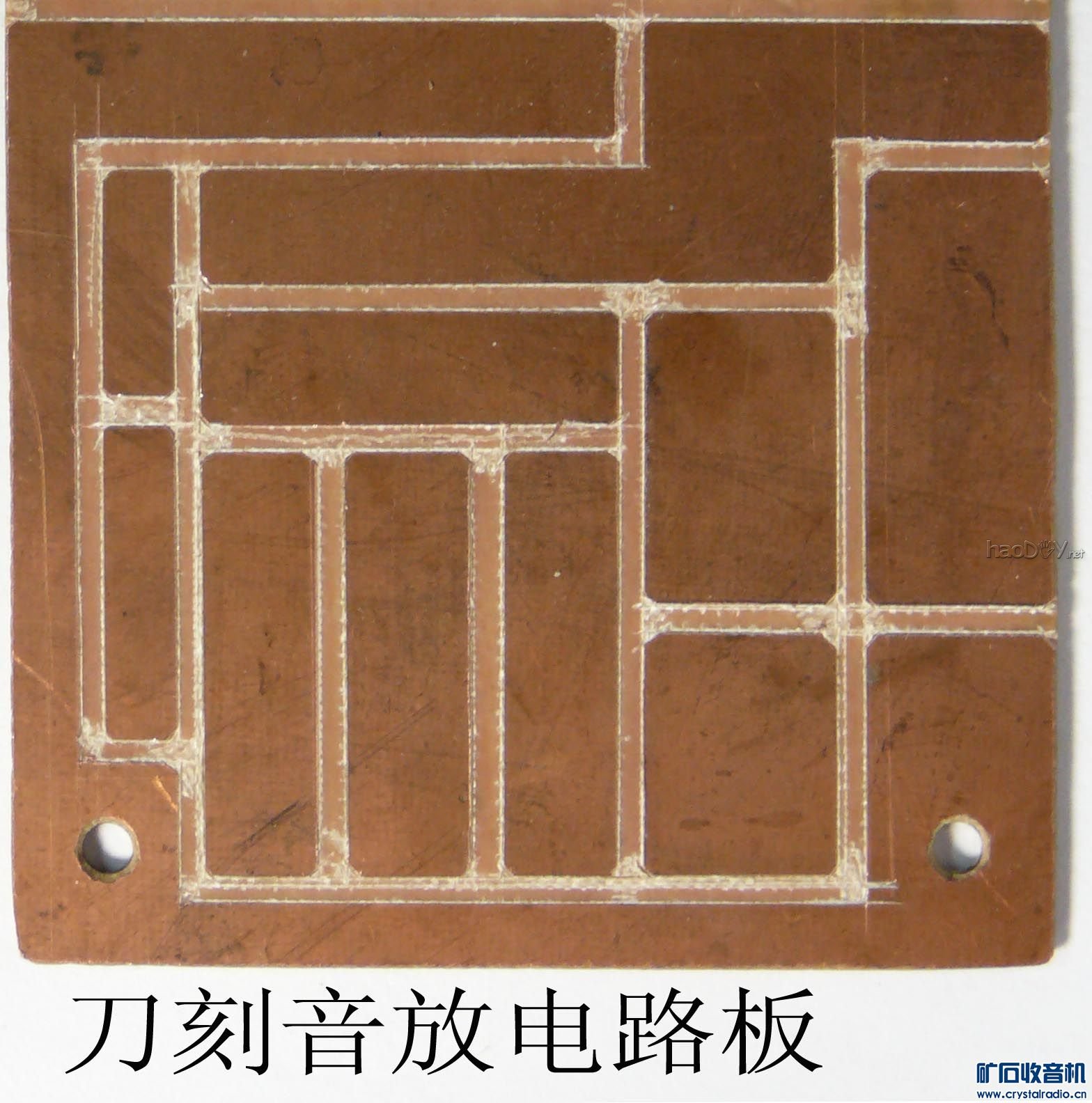

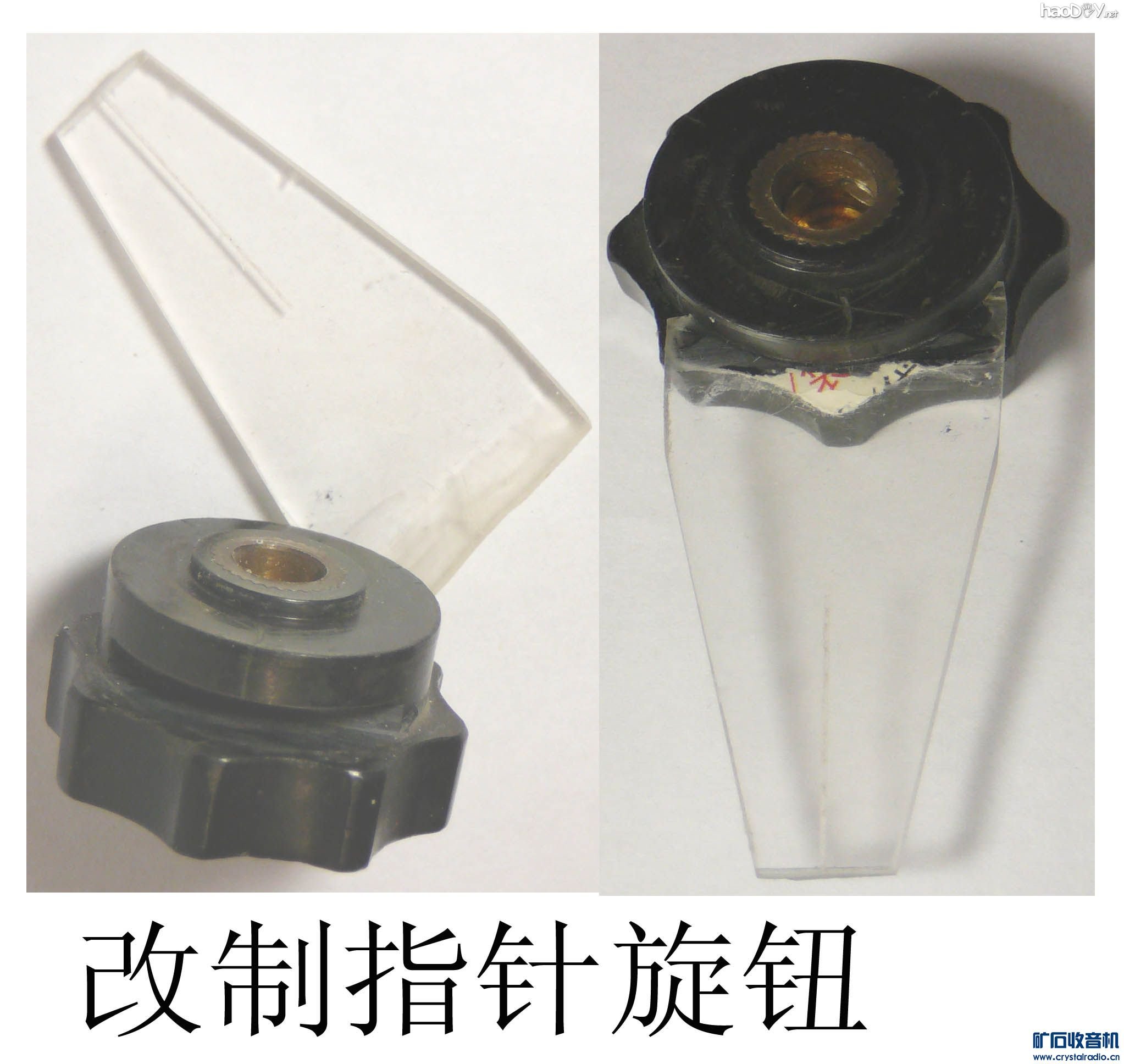

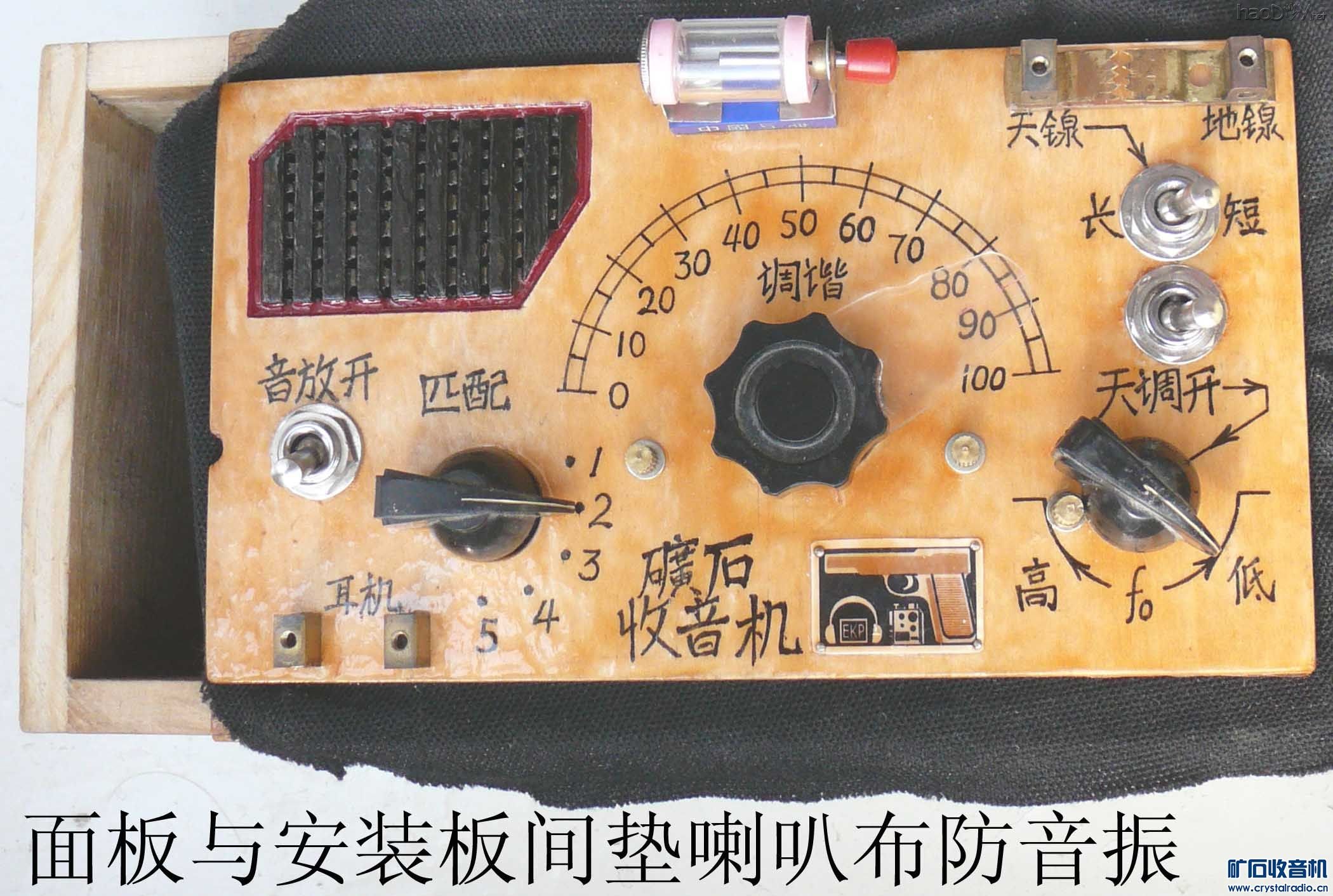

    正是出于这种考虑,上届参赛矿机包含有电子管再生级。本矿机则添加了晶体管音放

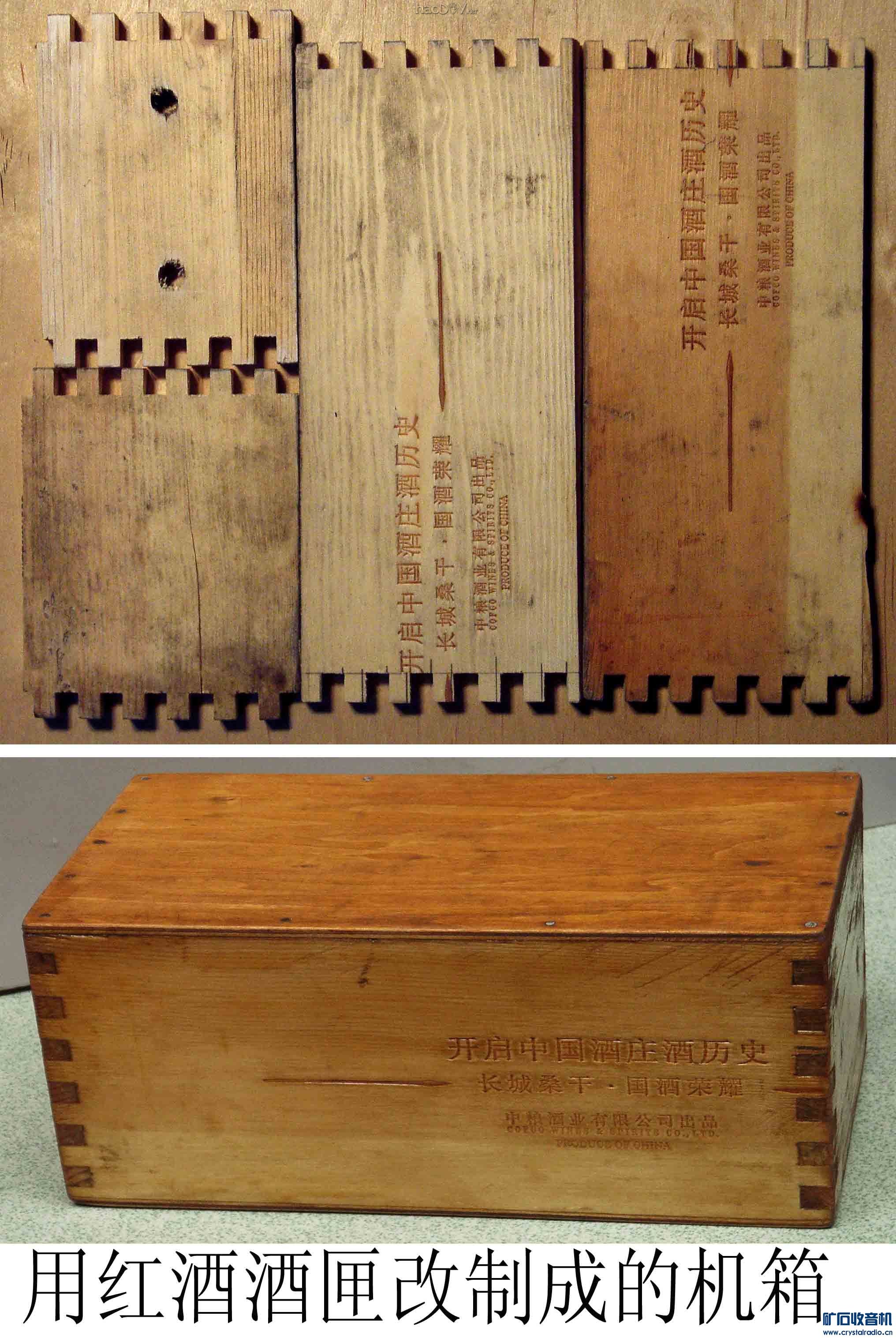

级并尽可能选用接近那个年代的元器件。外壳则取材于一瓶存放了多年的红酒的酒匣。现

介绍给坛友们,望不吝赐教,提出自己的观点和建议。

   2.线路特点

   做好矿石机的关键是一是减少能量损耗,为此要减少能量转换环节,提高检波效率,

选用高Q值谐振回路,实现阻抗匹配,选用高效率耳机等;二是解决选择性与灵敏度的矛

盾,原则上是能用单回路则不用双回路,

   但单回路很多时候又满足不了选择性要求。因此,在前两届参赛矿机上采用了单双回

路转换线路,无干扰时用单回路,有干扰时用双回路。

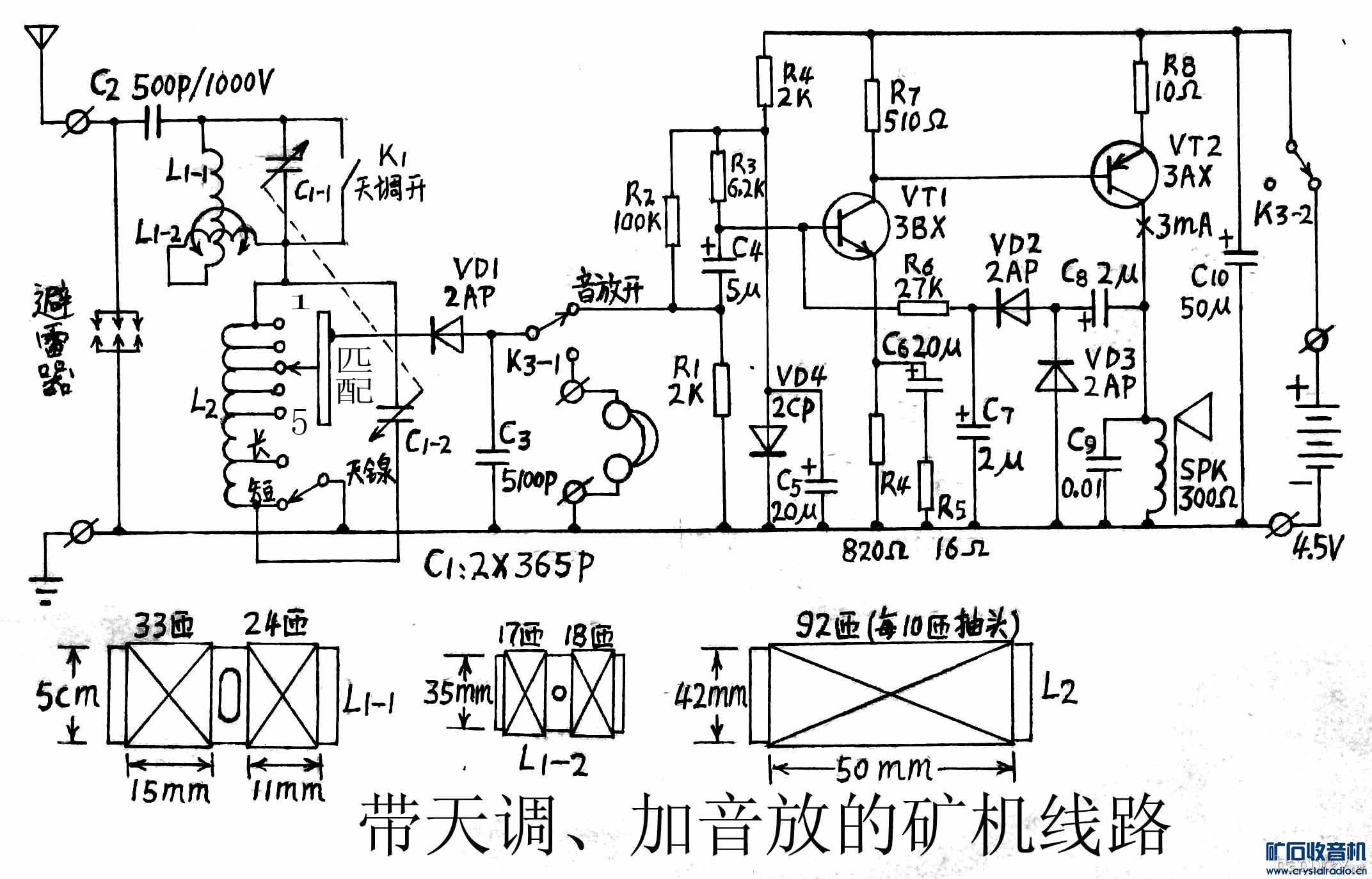

   本届参赛机则是用在天线回路中接入LC并联谐振回路的方案,利用LC并联谐振回路对

谐振频率呈现高阻抗的特点来阻挡干扰信号,无干扰时则短接此电路以减少损耗。为实现

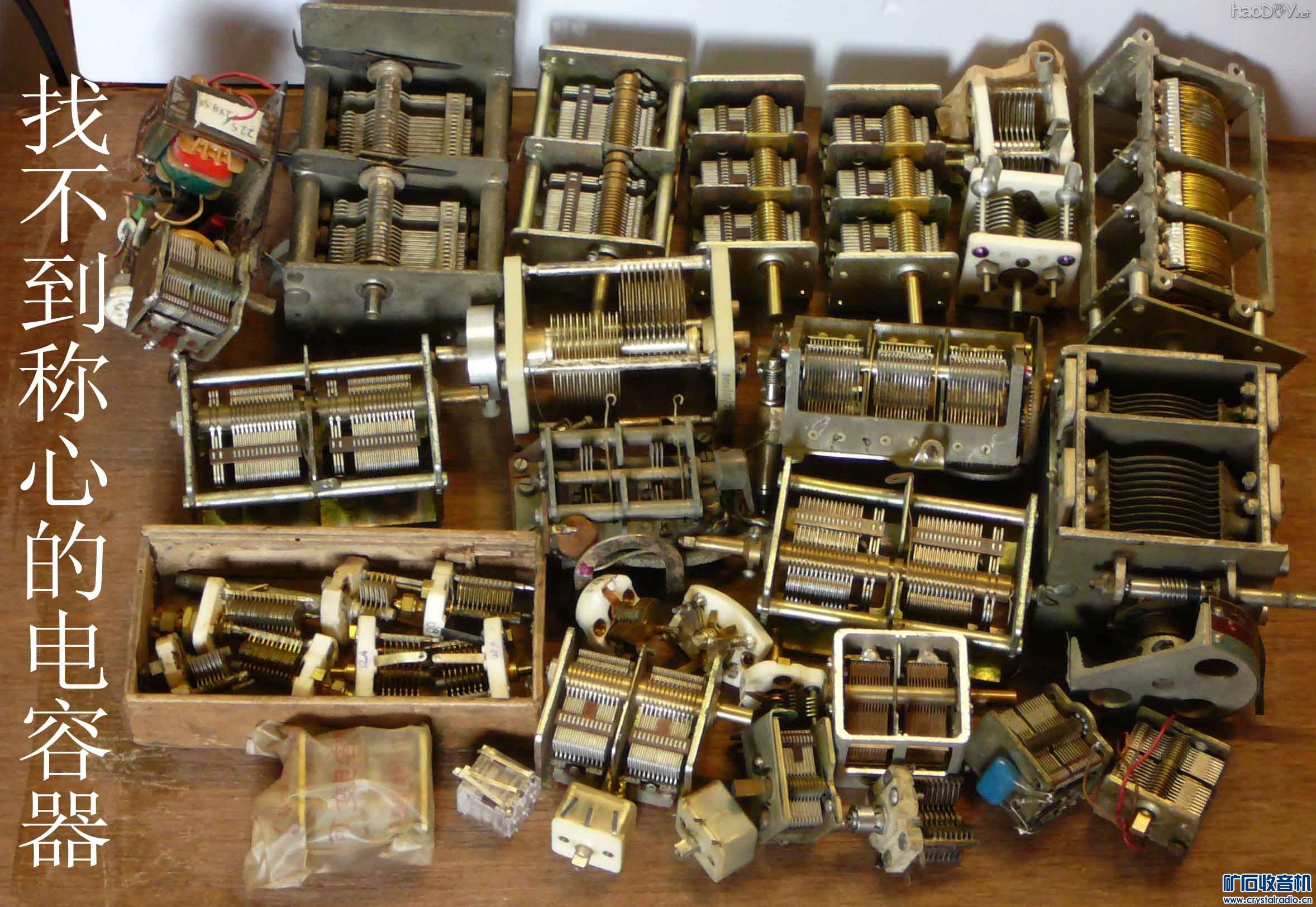

此方案最好是用两个可变电容器分别调节两个LC回路的谐振频率。由于遍翻箱底也没找到

两个可心的空气单联,考虑到干扰频率通常与接收频率接近,加之对可变电感早有兴趣,

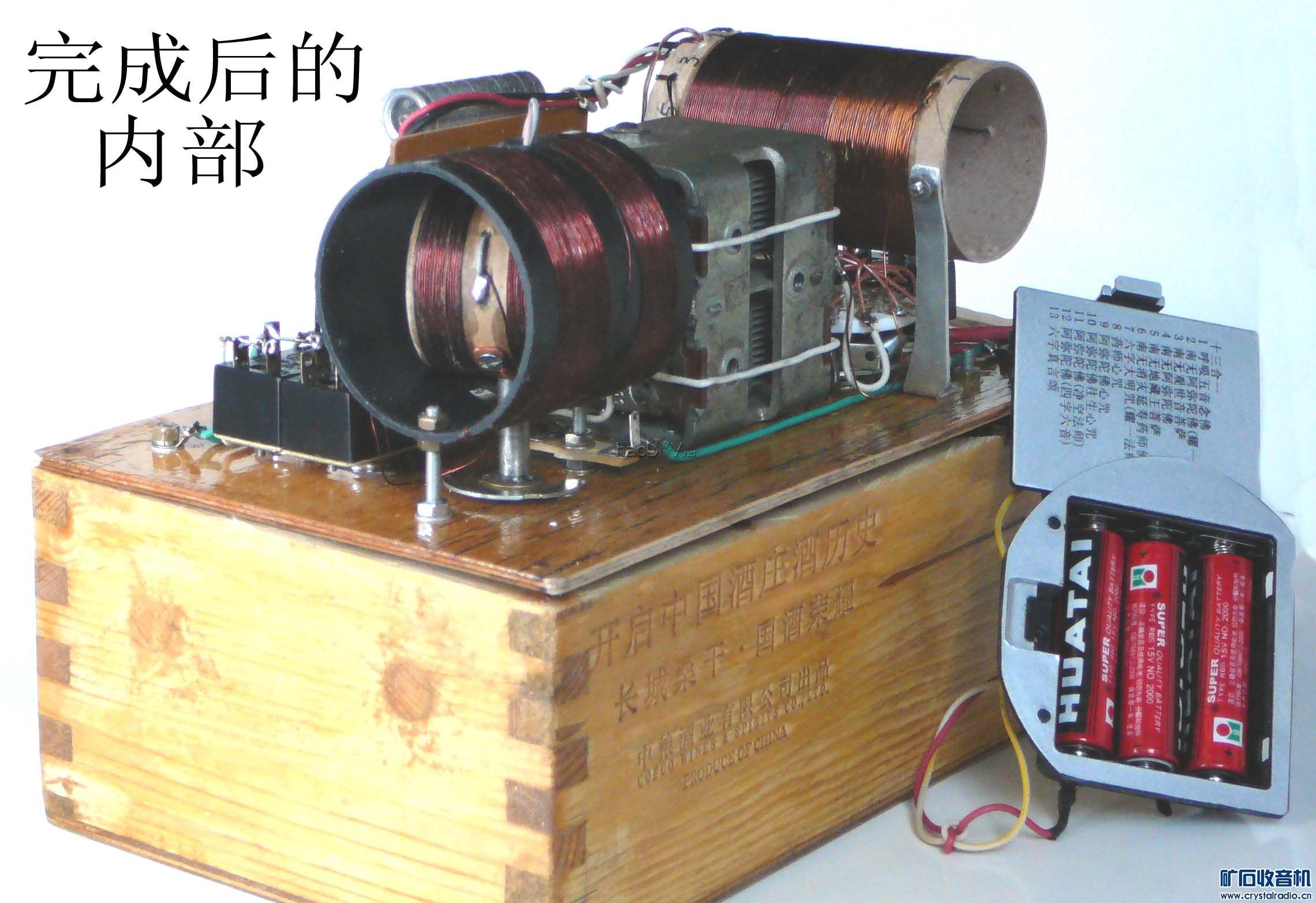

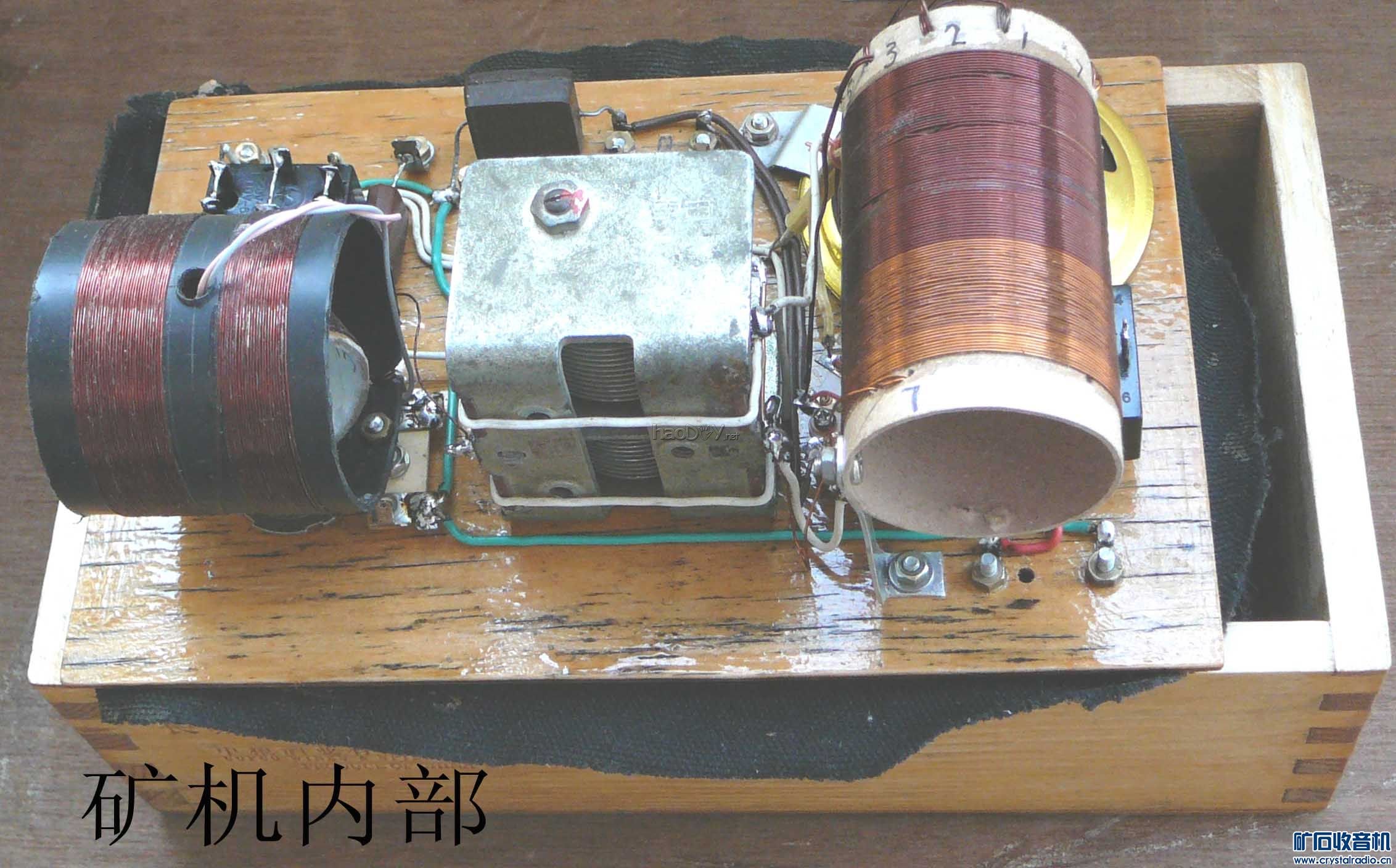

故决定用拆自电子管机的空气双联同时调整两个LC回路,天线回路中再用可变电感微调至

干扰频率。

   由于空气双联的两组动片机械电气均互联,电路设计上受到一些局限,例如动片不能

接地等。实验表明,或许只接收中波的缘故,并未因人体感应影响接收。

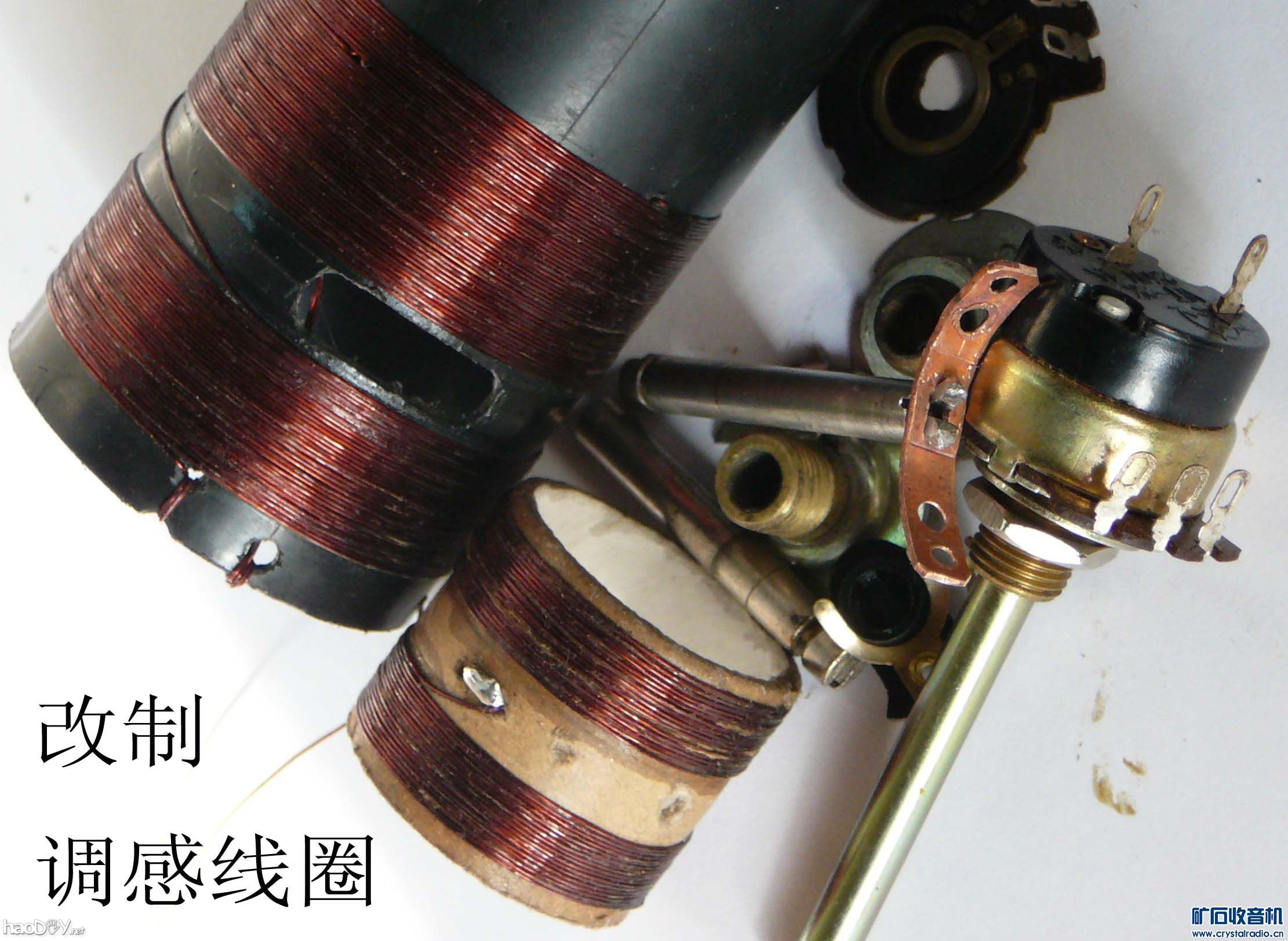

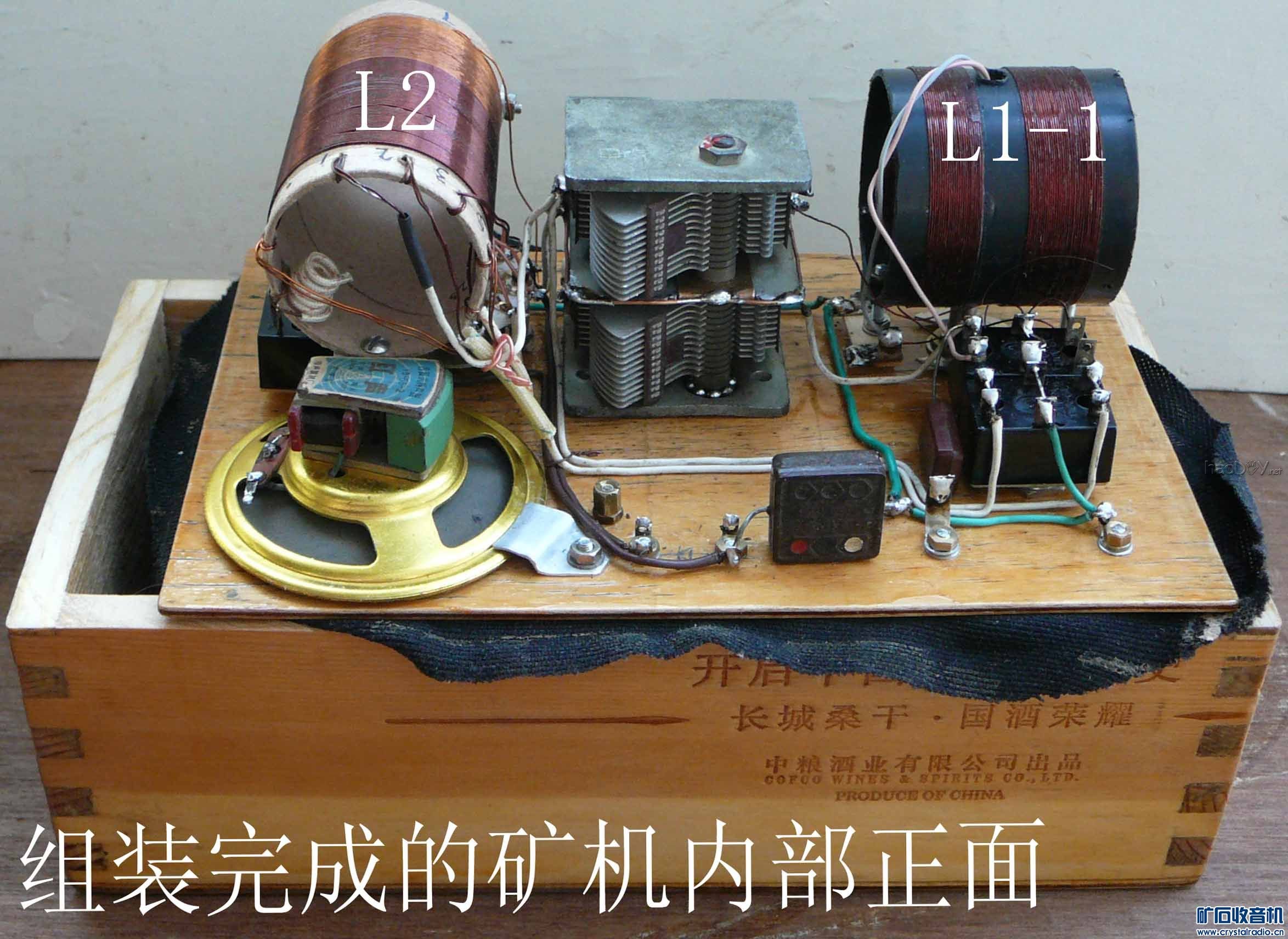

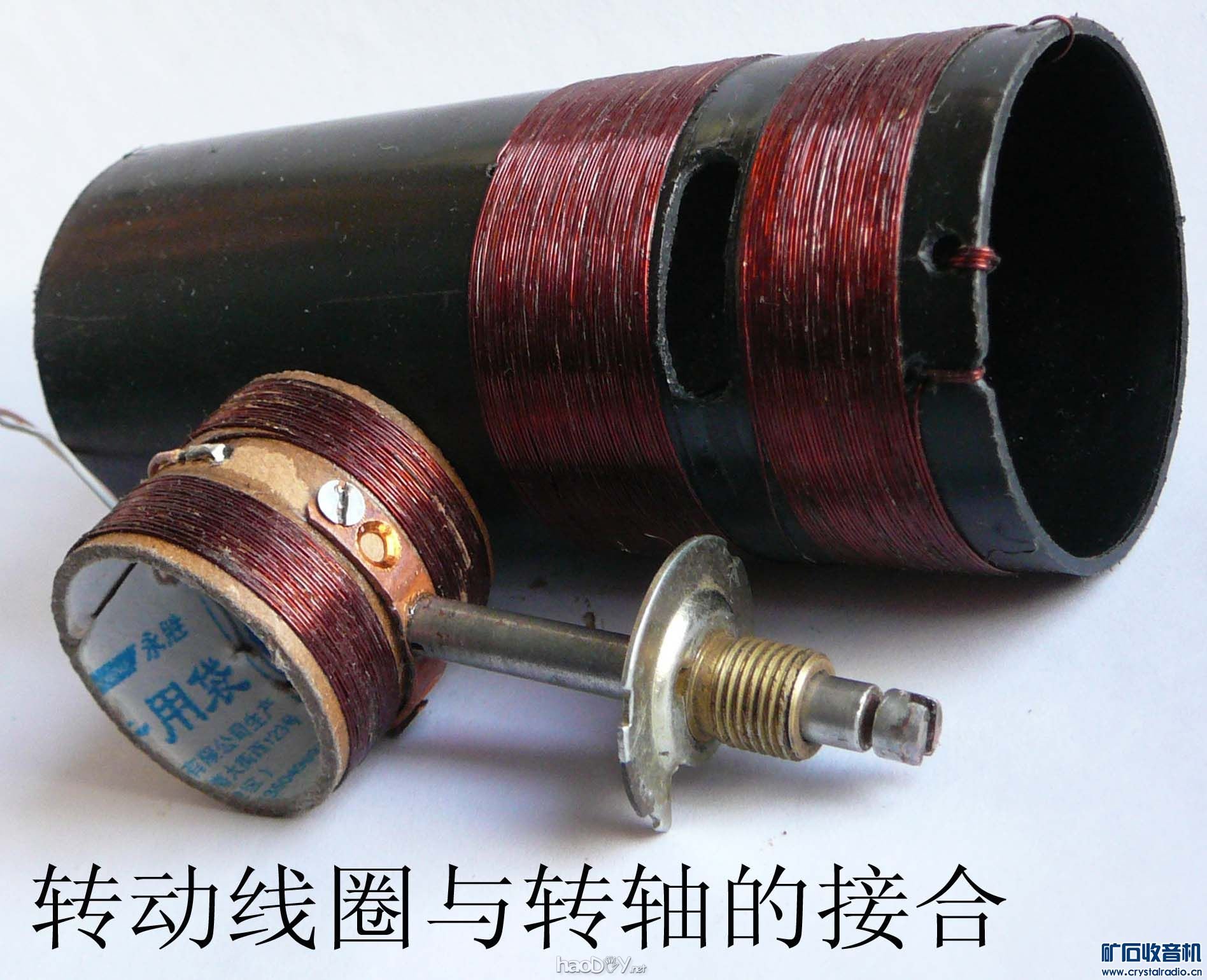

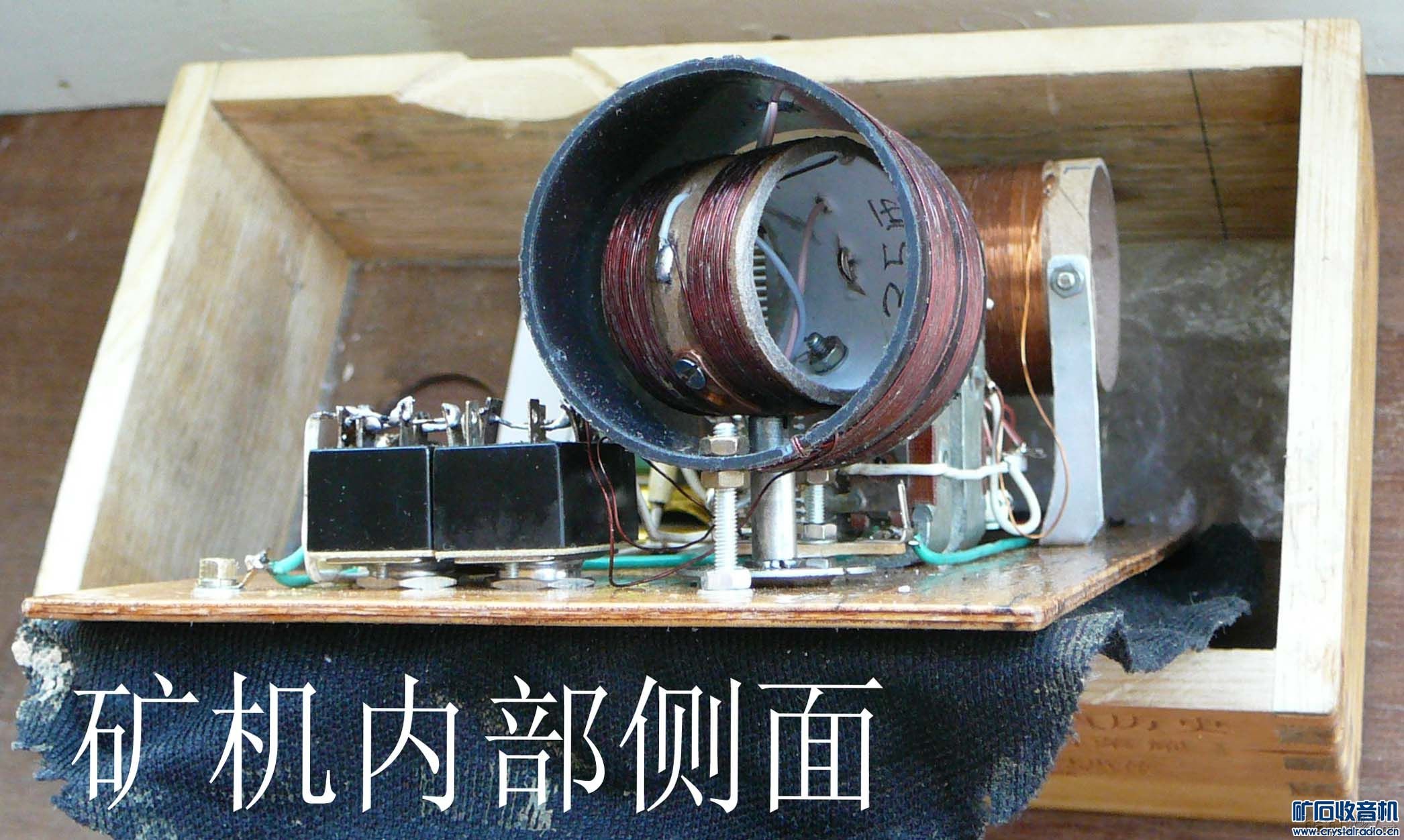

   本机所用可变电感的特点是,两线圈互相垂直时总电感为两线圈电感之和,本例这时应

与调谐线圈电感相同:((L1-1)+(L1-2)=L2);两线圈同轴且同绕向相同时,总电感最大:

((L1-1)+(L1-2)+最大互感电感量);两线圈同轴且绕向相反时,总电感最小:
