【参赛】用喇叭放音的微型收音机

时间:2017-05-29 15:20来源:www.crystalradio.cn 作者:CHGX000 点击:
【参赛】用喇叭放音的微型收音机 在上届DIY赛中本人制作了一个耳塞型微型收音机,在与一些矿友交流中, 希望制作一种可以用喇叭放音的微型收音机。经过努力,参考了各种线路和各位老师的经验,选择了如下线路图制作了用喇叭放音的微型收音机。 由线路图可见

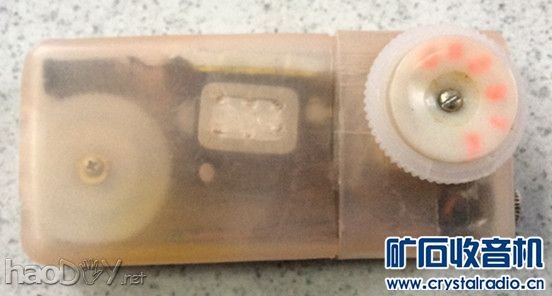

【参赛】用喇叭放音的微型收音机
在上届DIY赛中本人制作了一个耳塞型微型收音机,在与一些矿友交流中,
希望制作一种可以用喇叭放音的微型收音机。经过努力,参考了各种线路和各位老师的经验,选择了如下线路图制作了用喇叭放音的微型收音机。
【参赛】用喇叭放音的微型收音机

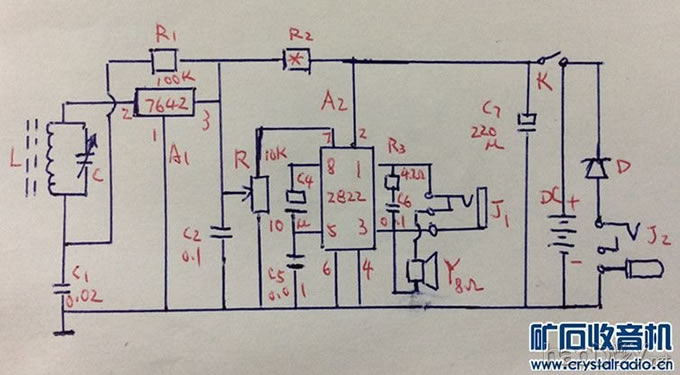

由线路图可见,这是由二块集成电路制作的直放式收音机。它具有结构简单、灵敏度高、按装方便等特色。A1选用TDA7642集成电路,TDA7642是一块微型收音机专用集成电路,采用TO-92塑封包装,外型与普通3DG201塑封三极管一样大小。它有3根引脚:输入I、输出O和地端G。TDA7642内部由5级放大器组成:第1级为高阻抗4MΩ输入级,第2、3、4级为高频放大器,第5级为检波器。它的工作电压低,0.9—1.2V就能满意工作。耗电少仅0.3—0.5mA。价格又便宜,1只1元左右。用其装制收音机应该很方便。A2选用TDA2822M集成电路,它是一块低电压双功放集成电路。其内部含有二个完全相同的功率放大器,可以在1.8—15V电压下工作,静态工作电流小仅仅6mA。采用8脚双列直插式塑料包装,同时它体积小、外围元件少。

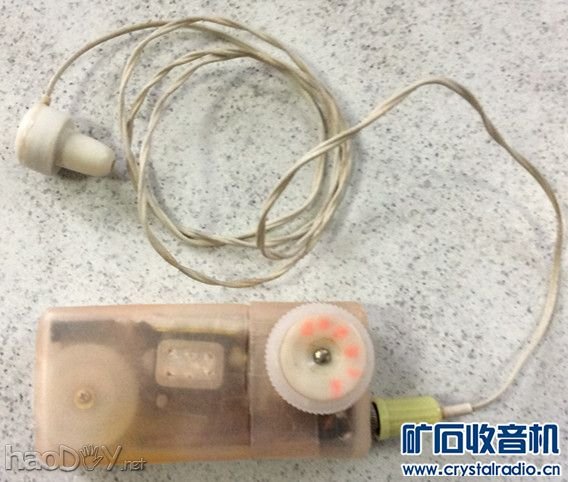

由线路图可见,电感L和可变电容器C组成调谐回路,选择电台。由于TDA7642有很高的输入阻抗,所以调谐回路可以直接连接在TDA7642的输入端I。R1是TDA7642的输入级偏流电阻。R2是 TDA7642检波输出负载电阻。C2为高频旁路电容器,检波输出的音频信号通过电解电容器C3送到A2TDA2822M进行低频功放, 它内部含有二个完全相同的功率放大器,接成BTL方式,3V电源电压下,可以输出功率达到250mw。本机也可以使用8Ω耳塞机,这时喇叭停止发声。C5是电源退耦电容。
    制作用喇叭放音的微型收音机,关键在于各种零件必须选用超小型元器件,例如:选台用的可变电容器、调节声音大小的电位器和喇叭、电源等。由于现代科学技术的飞速发展,这些都可以上网购买到。例如喇叭采用手机用长方形喇叭。电源选用选用锂蓄电池:型号501225。为方便充电,本机装有DC3.5*1.35充电座子。

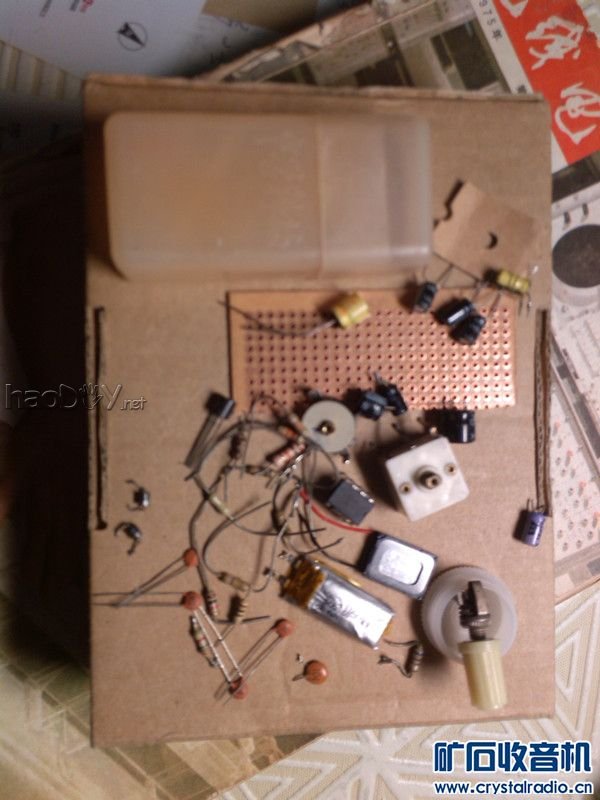

元器件全家福
【参赛】用喇叭放音的微型收音机

元器件清单:
1,集成电路:A1-TDA7642,A2-TDA2822M。
2,电容器:C---CBM---202超小型双联可变电容器(二联并联作单联用),
C1---0.01μF,C2---0.1μF,C3---2.2μF/6v ,C4--10μF/6v,C5—0.01μF, C5---100μF/6v。
3,电阻:R---Ф10mm电位器带开关,10K,R1---100K,R2---1K,R3---4.7Ω。
4,磁型线圈芯采用Ф3mm*42mm,M4型磁棒,在上用Φ0.15mm漆包线绕110匝,在离一端约3mm处开始绕制。
5,喇叭:手机用长方形喇叭15mm*10mm,8Ω。
6,J1—普通Φ2。5mm小型插座。
7,耳机:普通8Ω耳塞机,带Φ2.5mm小型耳机插头。
8,电源:装制微型收音机的一个难点是寻找一个合适的电源:电容量大、输出电压稳定、体积小等。本机选用锂蓄电池:型号501225,电压3.6V、容量,120mAh。
8,塑料外壳:为上世纪80年代向中学科技购买包装电子零件的塑料筒,体积68*33.5*21mm3。
9,线路板采用洞洞板,长60mm宽26mm。
10,电源充电座:DC1.35电源座 DC3.5X1.35mm母座3脚DC座
11,D,二极管,1N4001。

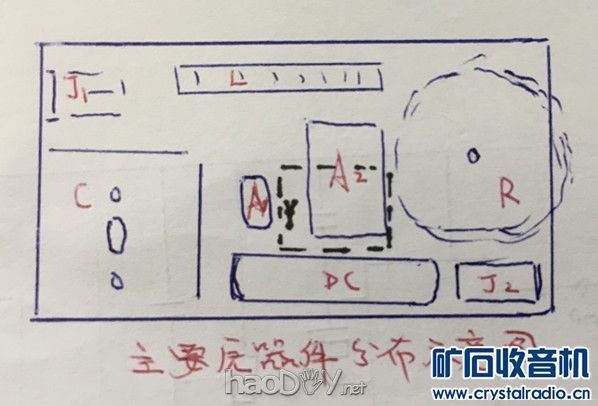

主要元器件排列示意图如下:
【参赛】用喇叭放音的微型收音机

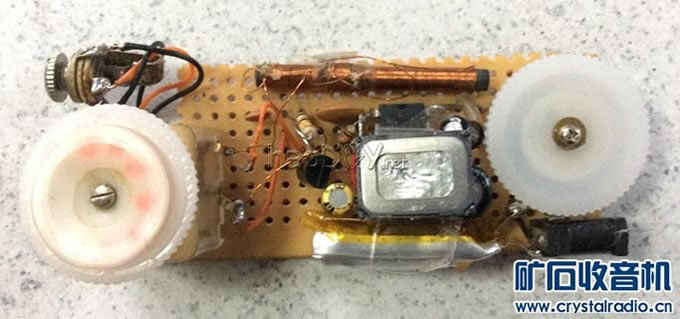

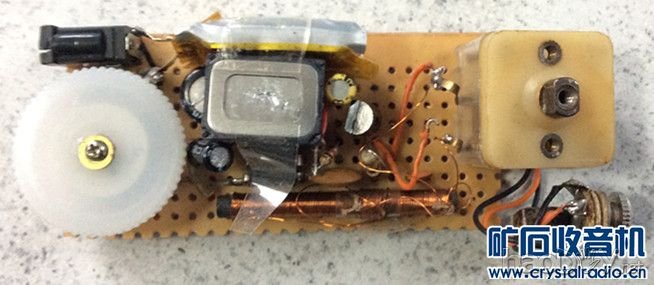

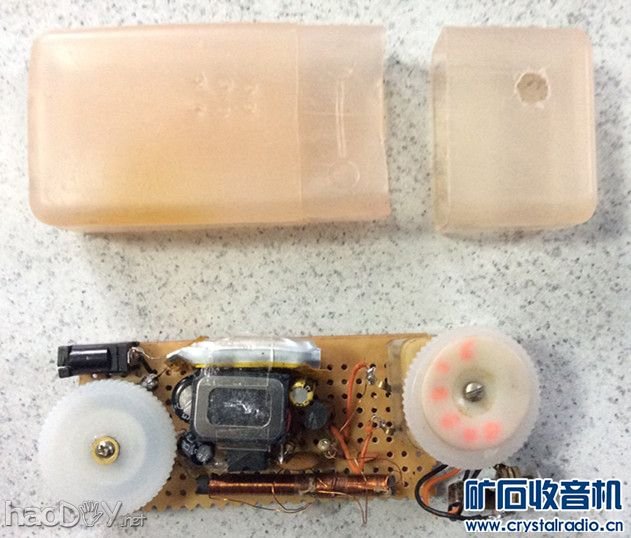

除了可变电容器和耳机插座是安装在塑料机壳上,其余元器件都安置在洞洞板上,方便焊接。焊接前全部零件先用万能表检查,确保零件正常才可焊接。焊接时,一般先焊接电阻,其次焊接电容器,然后焊接集成电路和晶体管。R3电阻先不焊接,待调整后确定电阻值再焊接。为缩小体积,喇叭是安置在A2集成块上方。

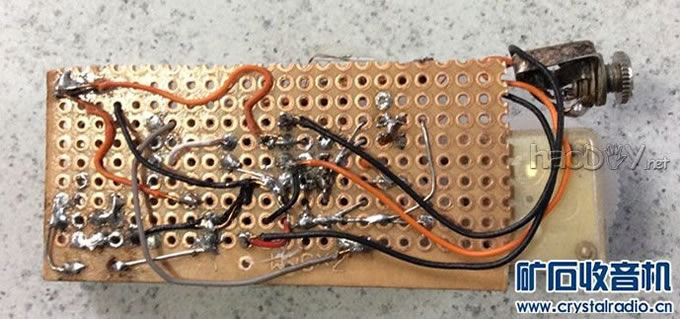

接线示意图如下:
【参赛】用喇叭放音的微型收音机
【参赛】用喇叭放音的微型收音机

零件焊接完成后,检查有否焊接错误,有错误处改之。确信无误,可进行电路调试。由于采用集成电路。调整比较简单:在A1--TDA7642的3脚与1脚接入5V电压表。用一10K电位器串接4.7k 电阻代替R2接入,接通电源,调电位器


使得V31为1。3—1.5V。拆出10K电位器串接4.7k 电阻,并且测量之,找一个近似电阻作为R2焊接上。A2--TDA2822M不需要调整,就可以正常工作。下一步是,调整调整频率覆盖范围,由于是微型机,大致在540---1605KHz中就可以了,如不在其范围,可以调整L的圈数达到。

使用效果:在上海南站地区使用,可以收到上海市全部中波5个电台广播,音量在14平方房间内令人满意。
【参赛】用喇叭放音的微型收音机


下载附件

2017-2-17 21:18 上传



【参赛】用喇叭放音的微型收音机

【参赛】用喇叭放音的微型收音机
【参赛】用喇叭放音的微型收音机





【参赛】用喇叭放音的微型收音机
