DIY需要的DIY材料：

　　5×10K电阻

　　1×28p窄体芯片座

　　5×瞬时开关

　　1×0.1uf电容器

　　2×100uf电容器

　　1个电源插座

　　1×滑动开关

　　1×音频插孔

　　2×2英寸铜线

　　1×TEA5767收音模块

　　1×ATmega328 直插

　　1×7cm×5cm洞洞板

　　2×68欧姆电阻

　　2×3.3k电阻

　　1×5v 1602 液晶显示屏

　　制作过程：

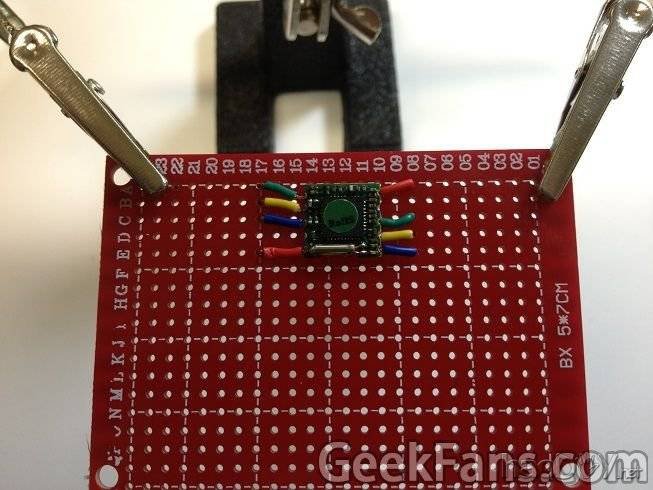

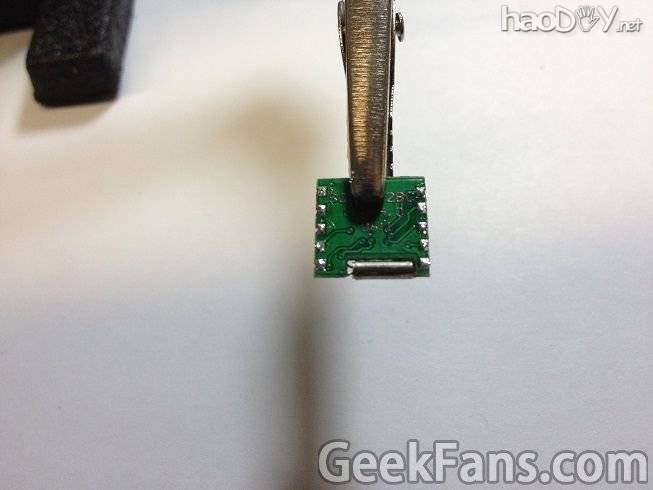

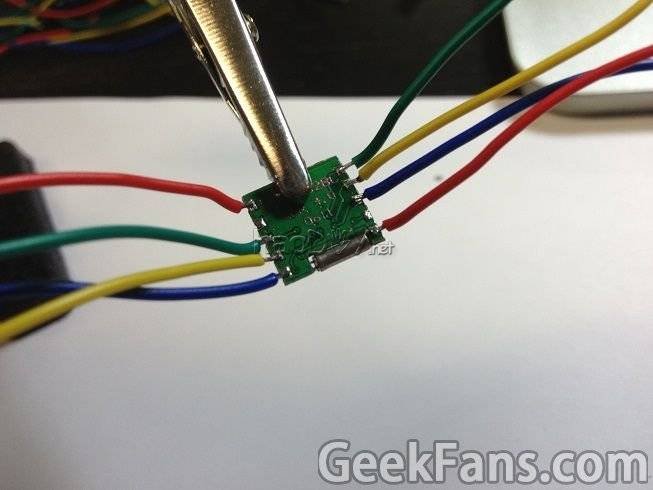

1、给TEA5767收音模块焊线

　　2、控制器插座和TEA5767，该控制器通过I2C协议进行通信的TEA5767。这只是一个简单的方法，用很少的连接，对设备进行交谈。在这里，将SDA(绿色线)和症状自评量表(黄色线)端口。 安装TEA5767收音模块

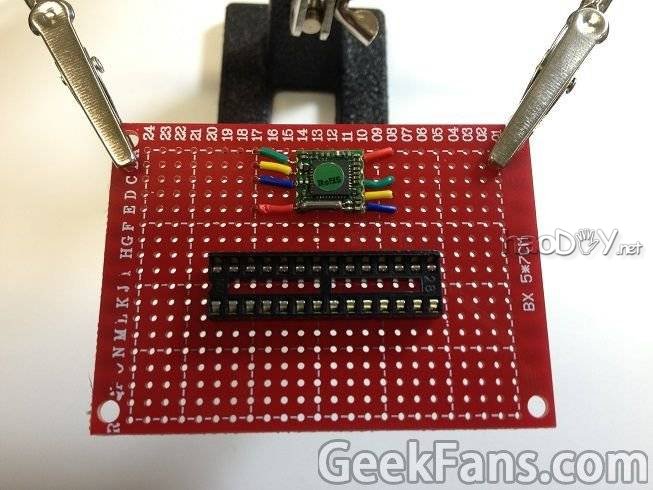

　　安装28p窄体芯片座

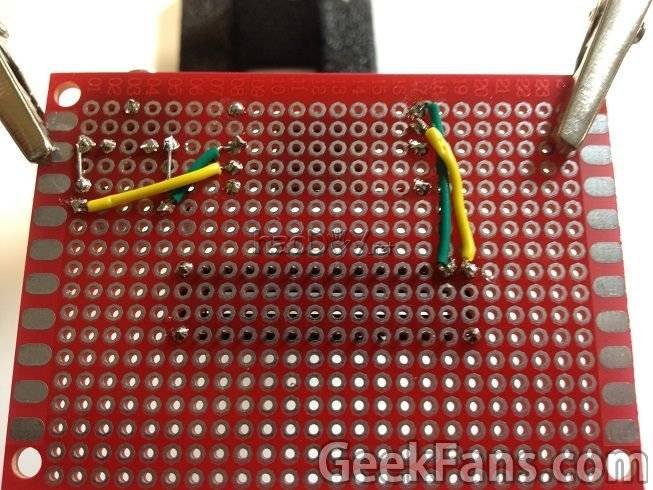

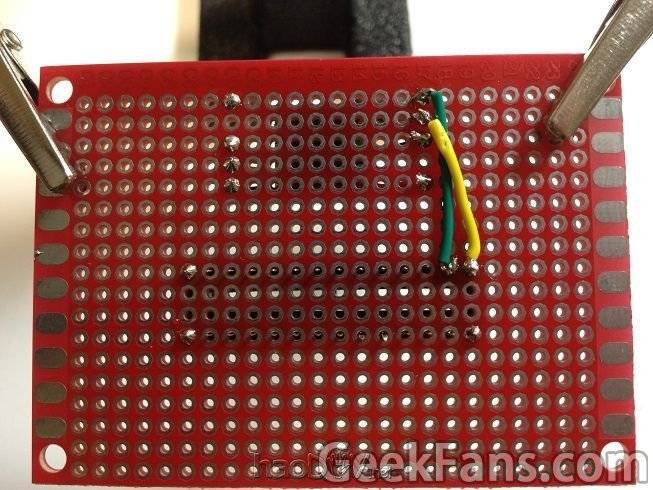

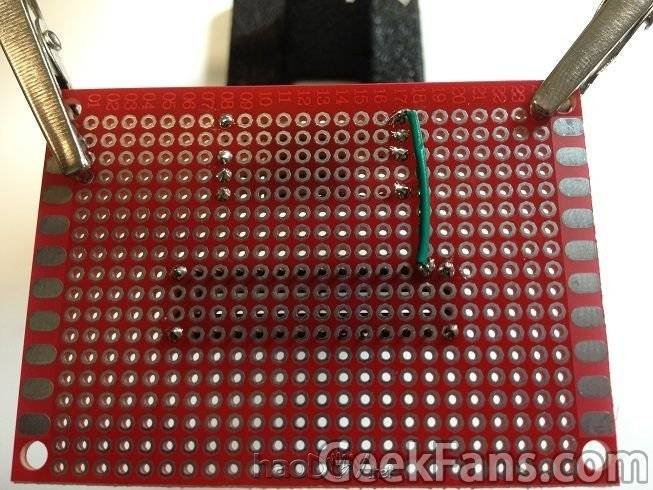

　　芯片座引脚27与TEA5767引脚1相连。

　　芯片座引脚28与TEA5767引脚2相连。

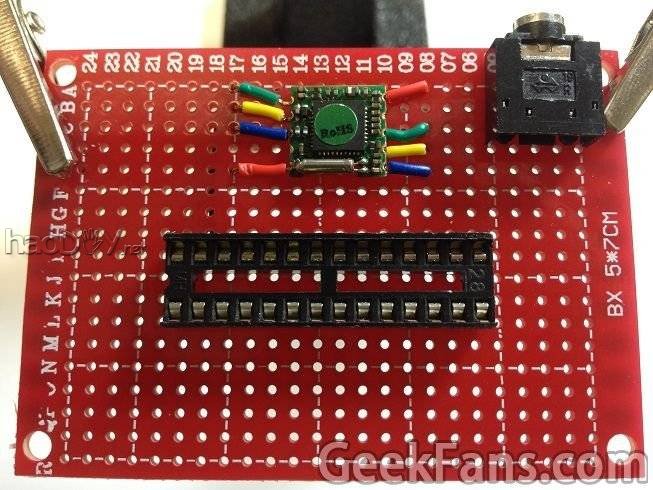

　　3、立体声音频输出和电容，TEA5767收音模块7和8引脚是立体声音频输出引脚(左、右分别)，连接音频输出插孔。 安装音频输出插孔

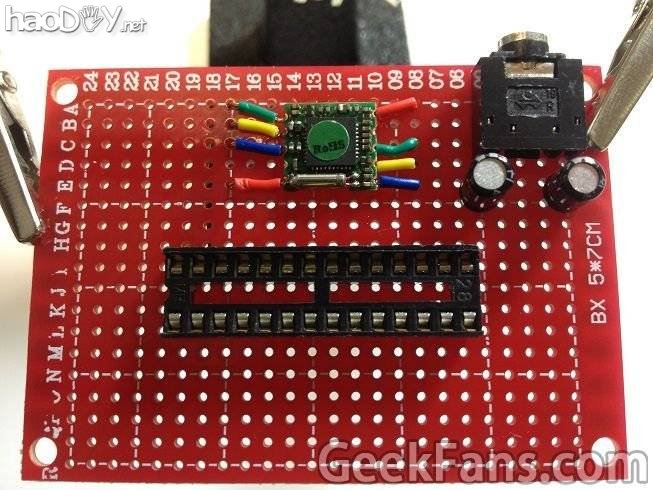

　　增加电容(正极性指向下)

　　焊接电容并连接到音频插孔。

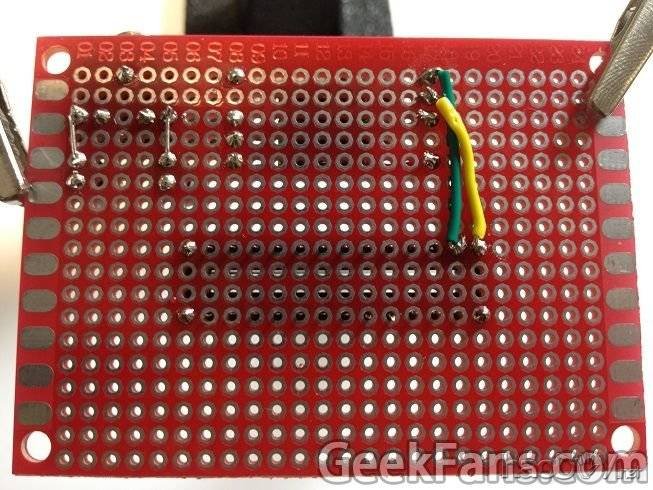

　　焊接电容器两端的7和8引脚TEA5767。

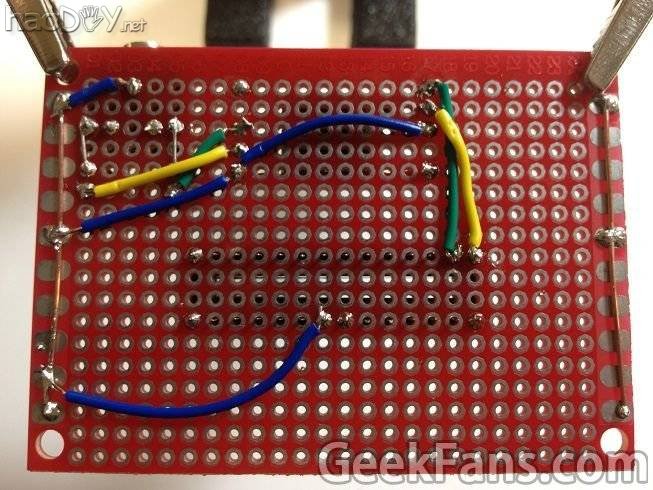

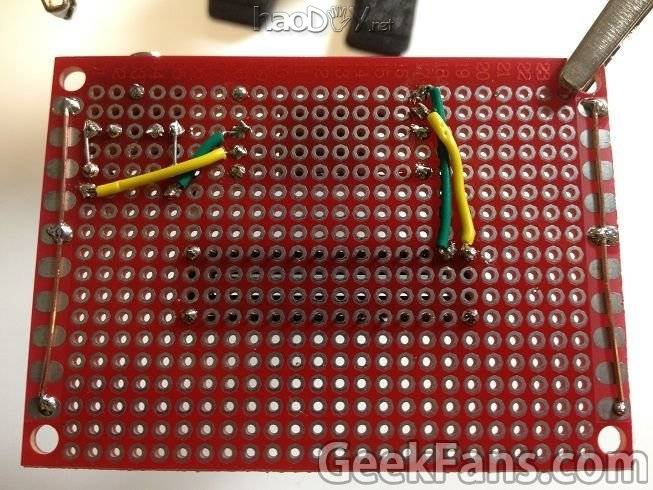

　　增加电源(右)和接地处(左)


　　接地线接地

　　焊接5V电源线

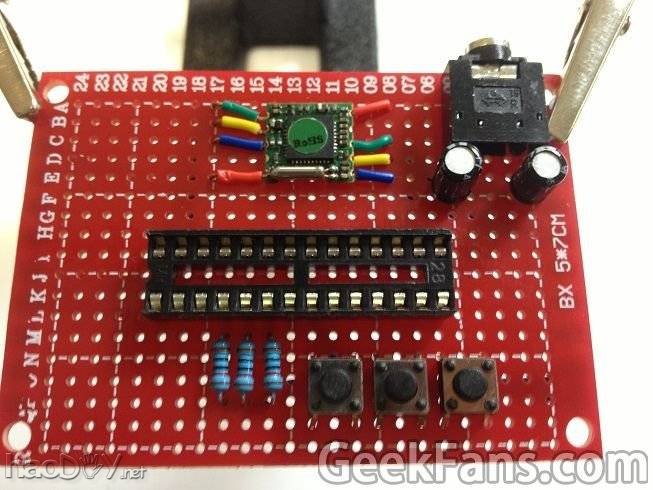

　　4、预设按钮，预置按钮告诉单片机，是否将当前频率改为保存频率，或将当前频率保存到内存中。 安装瞬时开关和10K电阻

　　10K电阻共同点

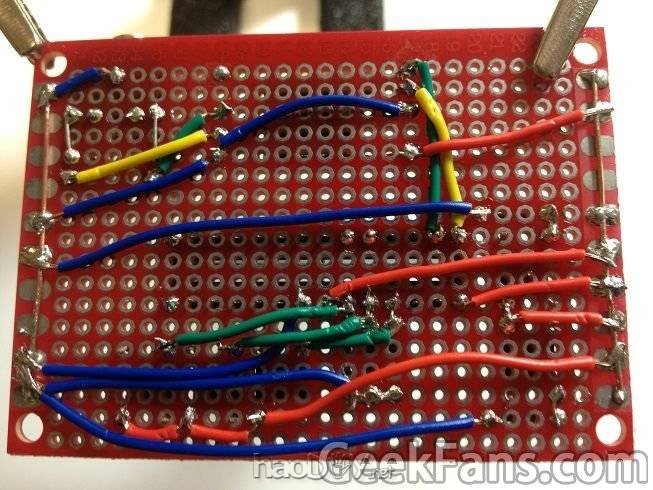

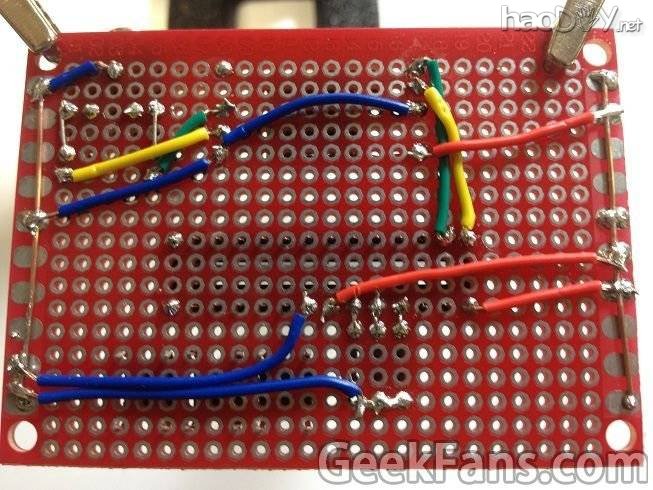

　　瞬时开关电源轨。绿色电线连接每一个开关，直接到引脚4，5，和6的插座。

 5、调谐开关。调谐开关递增或递减0.1电流频率。 安装瞬时开关和10K电阻

　　焊接接地和电源连接开关

　　焊接管脚23和24至顶部和底部的开关。

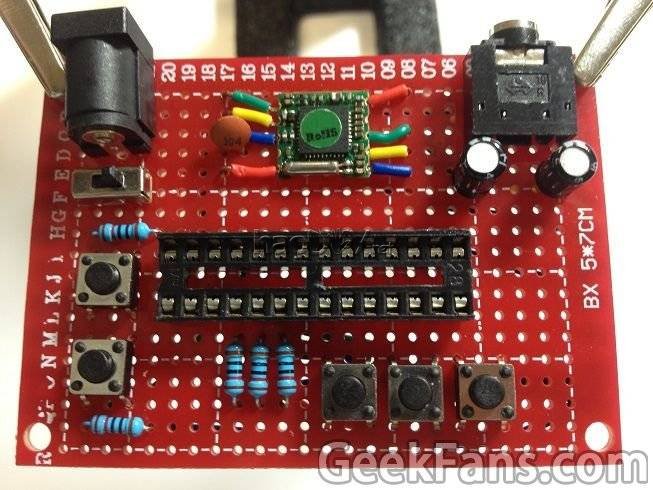

6、电源插座、拨动开关、旁路电容器。接下来，我们需要添加一个电源插座和滑动开关控制和电源电路。我们还需要添加一个小旁路电容(0.1uF)TEA5767 5V和GND之间。 焊接电源插座电源和地线

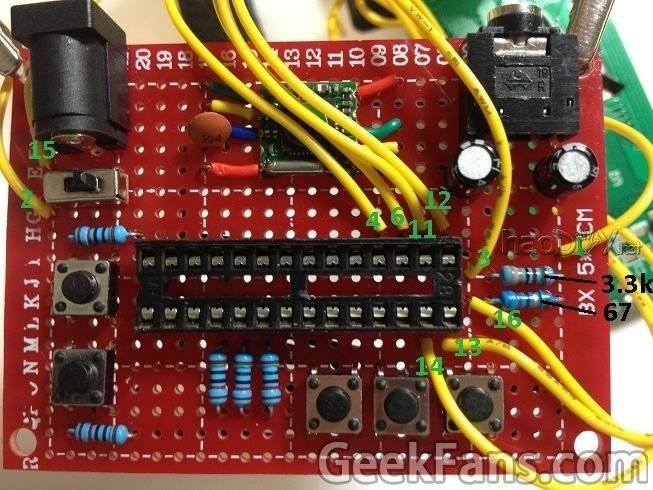

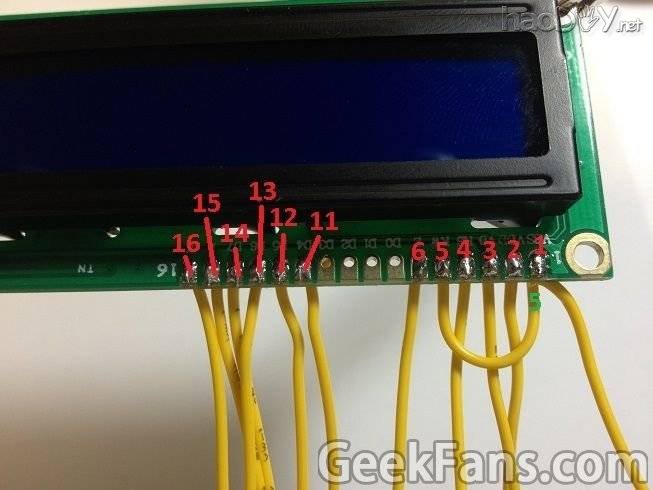

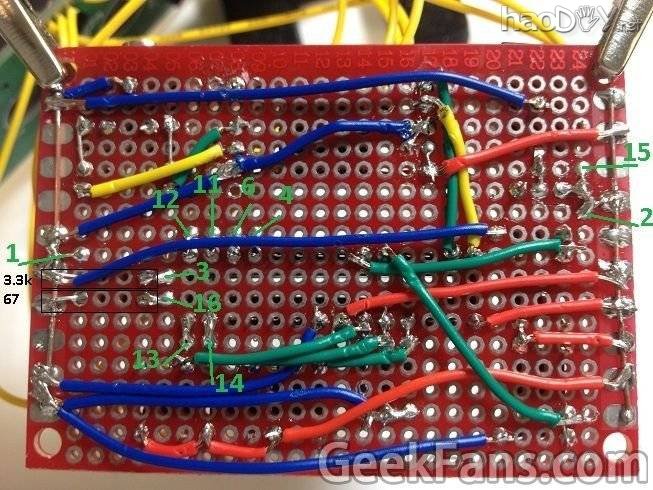

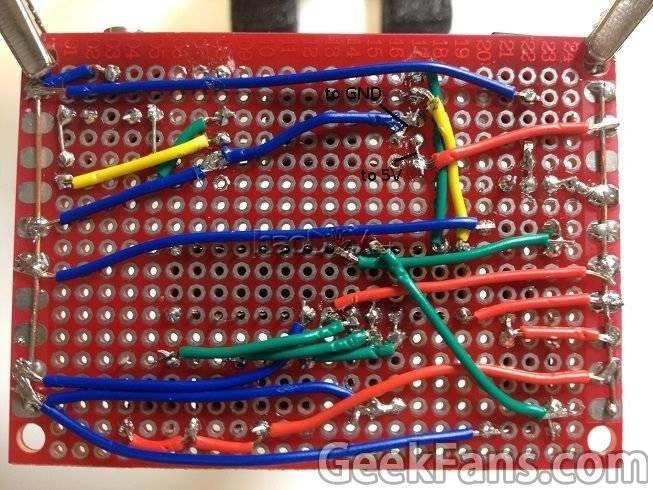

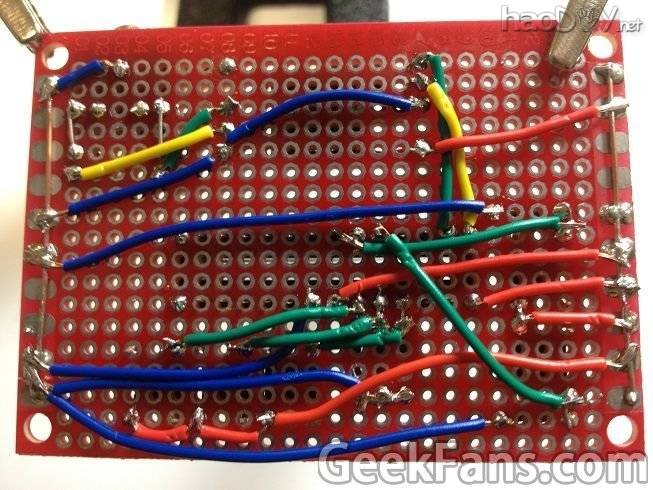

　　7、液晶显示输出，我们现在要连接的液晶屏主板以及两电阻控制之下(3.3kΩ)和背光(67欧姆)的液晶显示屏。这一部分可能会引起一些混乱，所以要密切关注数字。

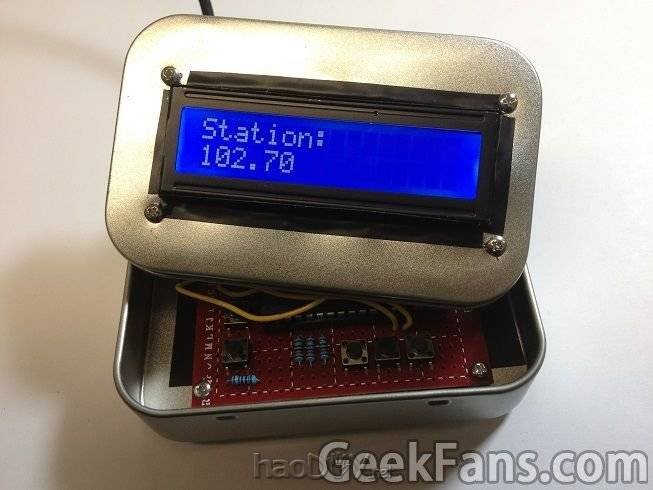

　　8、最后给TEA5767引脚10焊上一根导线作为天线，再找一个外壳包装一下，就OK了。 成品图：
